Onsdag d. 1/6/2011 - 23:20 Hej .

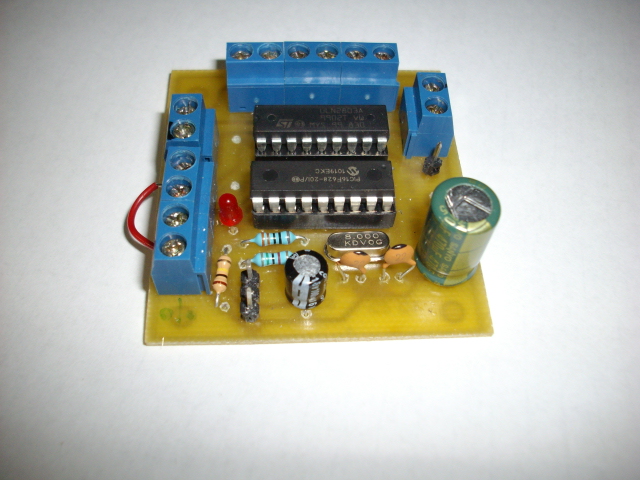

Her er en lille ganske simpel DCC decoder som kan bruges både som normal sporskifte decoder med magneter, eller som signal decoder.
Eneste foreskæld på de 2 decoder er HEX filen i PIC 16F628 kredsen.
Jeg har lige siddet og leget lidt med decoderen som signaldecoder, og opsat denne til styring af et dværg/Pu signal med 8 forskellige lys aspekter.
Decoderen kan med en 16F628 kreds klare op til 24 forskellige aspekter, er dette ikke nok , kan PIC kredsen udskiftes til en 16F648A som så giver mulighed for 32 lys aspekter.
Alle oplysninger samt manual på engelsk kan hentes på følgende link:
http://usuaris.tinet.cat/fmco/download/UniSemaf648_manual.pdf
Ligeledes kan ASM og HEX koder findes samme sted
Har nogen interesse kan jeg sende HEX filen til dværg /PU signalet, samt lister over udgangene.
Print til decoderen kan også skaffes, legeledes kan jeg hjælpe til med brændte PIC kredse hvis nogen skulle have brug for hjælp.
Stig
0 kan lide
ksor
8210 Århus V
Indlæg: 439
Jeg synes linket fryser efter side 8 - kan det passe ?
Mvh
KSor,
8210 Århus V
moppe
Medarbejder
Indlæg: 5.558
Nej, har lige bladret alle 29 sider igennem.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
ksor
8210 Århus V
Indlæg: 439
Jamen, min fryser ved side 8 hver gang.
... og så på ... er det italiensk - så kan det vist være ligemeget.
Mvh
KSor,
8210 Århus V
speed180
Indlæg: 157
Så har du en fejl, for linket virker også på engelsk
Stig
moppe
Medarbejder
Indlæg: 5.558
Spansk - fra side 11 er forklaringen på engelsk.....
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Skott
Ingeniør
Indlæg: 1.940
Det gør min også - i IE, men kopierer jeg linket over i Crome, kan dokumentet læses uden videre - så er det blot SPROGET, jeg ikke forstår
Med venlig hilsen
Skott
moppe
Medarbejder
Indlæg: 5.558
Var nu ellers overbevist om at du kunne engelsk, sådan til husbehov???
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
ksor
8210 Århus V
Indlæg: 439
Hvis jeg gemmer filen først, kan jeg læse den lokalt - det var bedre.
Mvh
KSor,
8210 Århus V
speed180
Indlæg: 157
Hej .
her er så lige cv indstillinger for et dværg/pu signal
Stig
Skott
Ingeniør
Indlæg: 1.940
Jo engelsk er nu ikke noget problem - linket gav blot en side på "udenlandsk" - forskellig fra engelsk/tysk
Med venlig hilsen
Skott
moppe
Medarbejder
Indlæg: 5.558
Så tror jeg ikke at du læste i dokumentet - eller i det indlæg jeg lavede tidligere.
(Hint: side 11 og fremefter i dokumentet).
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Skott
Ingeniør
Indlæg: 1.940
Det har du faktisk ret i - Havde ikke set, at dokumentet var delt i 2. Takker!
Med venlig hilsen
Skott
mr-data
Indlæg: 805
Et ganske smart modul du har fundet der, men jeg har lige et par spørgsmål:
1. Hvor meget koster et sådant modul? Evt. i forhold til lign. produkter fra større producenter?
2. Hvordan "snakker" digital-centralen med dette modul? Jeg ved at der ved Motorola findes nogle standard-kommandoer til signaler, findes der noget tilsvarende ved DCC (som dette modul arbejder med, hvis eller jeg har forstået det første indlæg korrekt)?
Interesserer mig generelt mest for jernbanerne øst for Storebælt, navnlig på Syd-Sjælland og og Lolland-Falster.
Trix startsæt, suppleret med udvidelse af antal skinner og en MS2 til styring.
miken
kjellerup
Indlæg: 347
Jeg har etaf han print til test ind jeg bestilte et støre antal print
Har lave en lille film med et pu signal
http://www.youtube.com/watch?v=nXU1xDinOq0&sns=em
Det virker rigtig godt
Mvh
Michal Sønder
Min modelside (underombygning)
http://www.miken.dk
3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012
speed180
Indlæg: 157
Hej
1: Hvor meget et modul koster, det kommer an på vor du køber stumperne til decoderen.
2: Decoderen er en REN DCC decoder, i dette tilfælde kan du så selv vælge at brude en normal sporskifte eller signal add., selve signal billedet/aspektet er så kodet i Hex filen til Pic 16f628 kredsen.
Jeg har sat EN decoder op til at kunne styre 1 PU signal og 3 DV signaler på samme tid, det er måske lidt volsomt, men det funker fint.
Stig
