Tilsyneladende strømfejl på mit anlæg

Det er nu første jeg jeg skal til at slutte strøm til mit anlæg efter at have lagt skinner.

Det hele er samlet med lasker og skinnesøm, der er ingen steder hvor strømmen ikke når igennem.

Det sker det, at toget kører max 3 cm hvorefter det går i stå, og derefter viser min Ecos 2 et "lyn" signatur oppe i venstre hjørne.

Jeg har prøvet at teste tog, Ecos, stik osv. på en flexskinne og der opstår problemet IKKE.

Hvad kan være galt, og hvad bør jeg tjekke?

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.498

PB  Hjemmeside

Hej Thrane

"Thrane" skrev:
Det er nu første jeg jeg skal til at slutte strøm til mit anlæg efter at have lagt skinner.Det hele er samlet med lasker og skinnesøm, der er ingen steder hvor strømmen ikke når igennem.Det sker det, at toget kører max 3 cm hvorefter det går i stå, og derefter viser min Ecos 2 et "lyn" signatur oppe i venstre hjørne.Jeg har prøvet at teste tog, Ecos, stik osv. på en flexskinne og der opstår problemet IKKE.Hvad kan være galt, og hvad bør jeg tjekke?

Du har helt klart en kortslutning.

Hvis jeg ikke husker helt galt kører du 2-skinnekørsel ...

Du kan have problemer med dit lokomotiv.

Har du nogle 3-skinnevogne på sporet?

Hvis du ikke har et lokomotiv på skinnerne, hvad sker der så?

Du kan have problemer i dine sporskifter.

Har du en vendesløjfe?

Fortæl lidt mere om hvad du har lavet?

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"martindahl" skrev:
Hej Thrane
"Thrane" skrev:
Det er nu første jeg jeg skal til at slutte strøm til mit anlæg efter at have lagt skinner.Det hele er samlet med lasker og skinnesøm, der er ingen steder hvor strømmen ikke når igennem.Det sker det, at toget kører max 3 cm hvorefter det går i stå, og derefter viser min Ecos 2 et "lyn" signatur oppe i venstre hjørne.Jeg har prøvet at teste tog, Ecos, stik osv. på en flexskinne og der opstår problemet IKKE.Hvad kan være galt, og hvad bør jeg tjekke?
Du har helt klart en kortslutning.Hvis jeg ikke husker helt galt kører du 2-skinnekørsel ...Du kan have problemer med dit lokomotiv.Har du nogle 3-skinnevogne på sporet?Hvis du ikke har et lokomotiv på skinnerne, hvad sker der så?Du kan have problemer i dine sporskifter.Har du en vendesløjfe?Fortæl lidt mere om hvad du har lavet?Martin Wink

Hej..

Jo 2 skinnedrift.

Toget fejlen ikke noget. Som skrevet er det testet.

Nej inden vendesløjfer.

der er to helix'er men burde ikke give problemer.

Ecos kan heller ikke stå på GO uden gas på toget.

Men hvis toget kommer på og jeg giver det gas, så kører det max. 3 cm så kommer lyn-signaturen.

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Jeg har nu prøvet at sætte strømmen forskellige steder på banen.

og nogle steder "kortslutter den hurtigere end andre steder.

hmm jeg har måske en vendesløjfe, hvis dette er en bue/ring man sætter ind på sporplanen...eller ved jeg ikke hvad det er..

Her er lidt billeder af mit sporforløb.

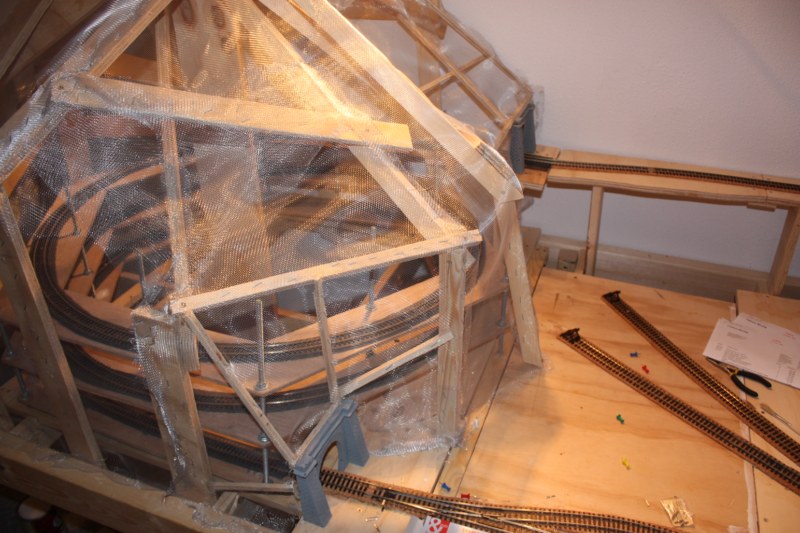

IMG_3246 [800x600]

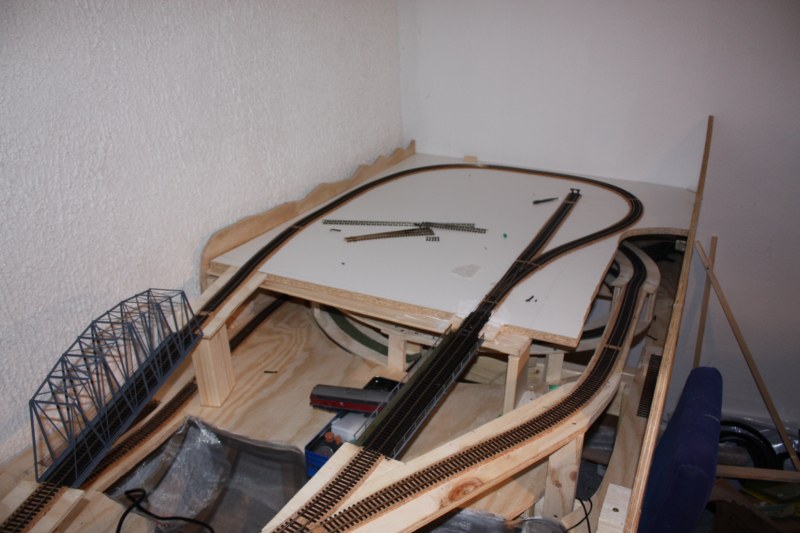

IMG_3245 [800x600]

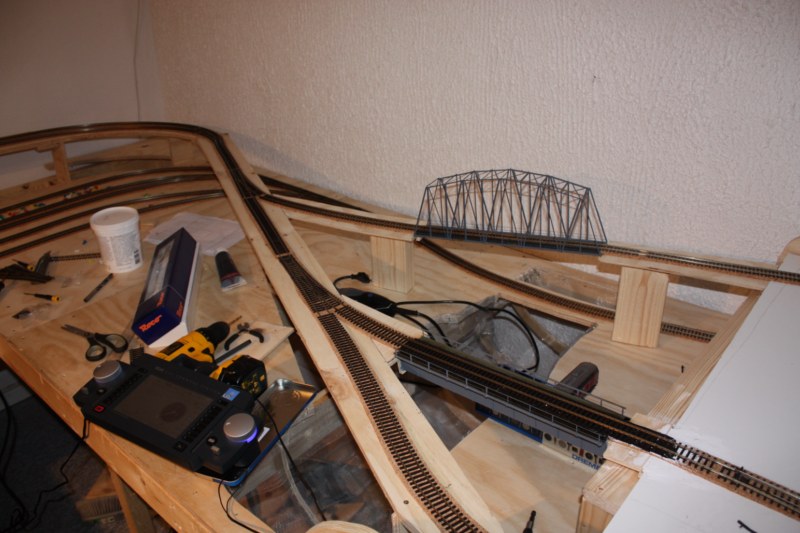

IMG_3244 [800x600]

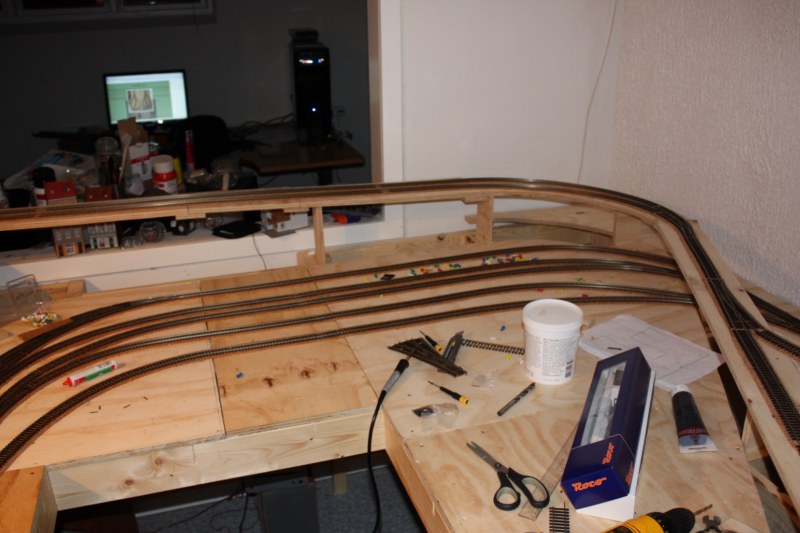

IMG_3243 [800x600]

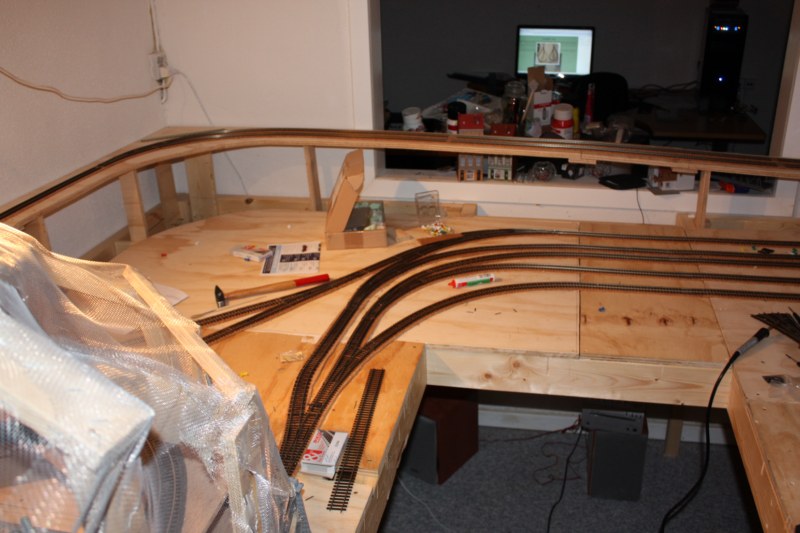

IMG_3242 [800x600]

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.317

PB

Hej!

Kan du ikke lige komme med din sporplan her på sporskiftet.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Her er lidt billeder af mit sporforløb.

Du har 2 broer der fører ud på den hvide plade.

Prøv at fjern den ene bro og lade der være et "hul".

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
Her er lidt billeder af mit sporforløb.
Du har 2 broer der fører ud på den hvide plade.Prøv at fjern den ene bro og lade der være et "hul".Klaus

Hej Klaus,

ok så forestiller jeg mig at at den ene bro er væk? hvad kan der så ske ?

og hvad kan der evt. gøres for at beholde begge broer?

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

ok nu har jeg prøvet at koble den store bro fra, og nu virker det.

hmm hvad gør man mon så?...

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.498

PB  Hjemmeside

"Thrane" skrev:
ok nu har jeg prøvet at koble den store bro fra, og nu virker det.hmm hvad gør man mon så?...

Du har jo netop der over broen en vendesløjfe og den kortslutter hvis ikke du monterer et vendesløjfemodul som f.eks. Lenz LK 200.

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Du har nok lige tilføjet 1 vendesløjfe til det layout jeg har lavet til dig. Det er som Moppe skriver nok her at kortslutningen sker. Du har jo nok brugt metallasker og ikke plastlasker til samlingen. Sad :oops:

Så enten skal du lave 2 blindspor eller du skal have tilsluttet 1 vendesløjfemodul i forbindelse med de 2 sporskifter. Smile

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
ok nu har jeg prøvet at koble den store bro fra, og nu virker det.hmm hvad gør man mon så?...

Ja, så har man lært hvad en vendesløjfe er.

Når man har lært det, skal man så til at lære om vendesløjfemoduler.

Mit forslag: isoler et skinnestykke i vendesløjfen fra resten. Det skal være lidt længere end det længeste tog du vil køre med og der må ikke køre 2 tog på strækningen på 1 gang.

Og med isoler mener jeg: 2 plasticlasker i hver ende.

Strømforsyn nu stykket gennem et vendesløjfemodul.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Her er lidt billeder af mit sporforløb.

for øvrigt:

Hvor meget stiger det spor der går ned til helixen?

For mig at se er det mindst en 5-6%

Klaus

stigning

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Hvor langt er der mellem lagene i helix og hvad er diameteren?

Det gælder både bjerget til venstre og bakken til højre.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Hej igen,

jeg prøver at lave en vendesløjfe så det virker.

Klaus, billedet lyver lidt. Men det skal nok være en 4 %.

Der er 7 cm i den ene og 8 cm i den anden. CIRKA!

De virker fint i øvrigt.

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

De virker fint i øvrigt.[/quote]

Vil det sige at du har prøvekørt dine helix med lokomotiv og vogne?

3-4% er jo noget mere end de 2% der beskrives som den rette stigningsprocent.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Himmerlandsbanerne" skrev:
Vil det sige at du har prøvekørt dine helix med lokomotiv og vogne? 3-4% er jo noget mere end de 2% der beskrives som den rette stigningsprocent.

Vær nu ikke så slem ved Thrane. Han har gjort som så mange andre, har bygget sin bane med et minimum af planlægning. Det er først nu at han skal til at opdage ulemperne. Så kan han bygge en bedre bane næste gang, eller næste gang igen, eller ...

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.331

PB

Så rigtigt Erik !!

Hvor mange af Os, har bygget det perfekte anlæg første gang ? Cool

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Det er jo netop for at hjælpe og ikke være slem ved Thrane at vi stiller spørgsmål og kommer med forslag. Netop for at få anlægget bedre som er Thranes ønske.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


henho

It-konsulent

Ringkøbing

Indlæg: 1.331

PB

Hej Ivan

Det er også rigtigt; men jeg kom bare til, at tænke på de bommerter, jeg rent modelbanemæssigt har begået igennem tiden.

I min Märklin-tid lavede jeg en helix, hvis stigning var astronomisk, så hvis jeg havde været katolik, ville jeg i dag nok ha' spænet skrigende hen til nærmeste skriftestol, for at få aflad Wink

Alt blot for at få mere tog og skinne ind på samme begrænsede plads. Så måtte jeg nøjes med færre vogne, hvis der skulle kravles op ad stigningen.

Det var dengang, jeg fandt ud af, at "Less is more" Smile

Men det er vel ligesom med teenagere : Vi SKAL absolut lære af egne erfaringer Wink

__________________

MVH

Henrik
2-skinne, dansk, epoke3b, medlem af SdMJK

Bruger Z21 på hjemmebanen.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Klaus, billedet lyver lidt. Men det skal nok være en 4 %.

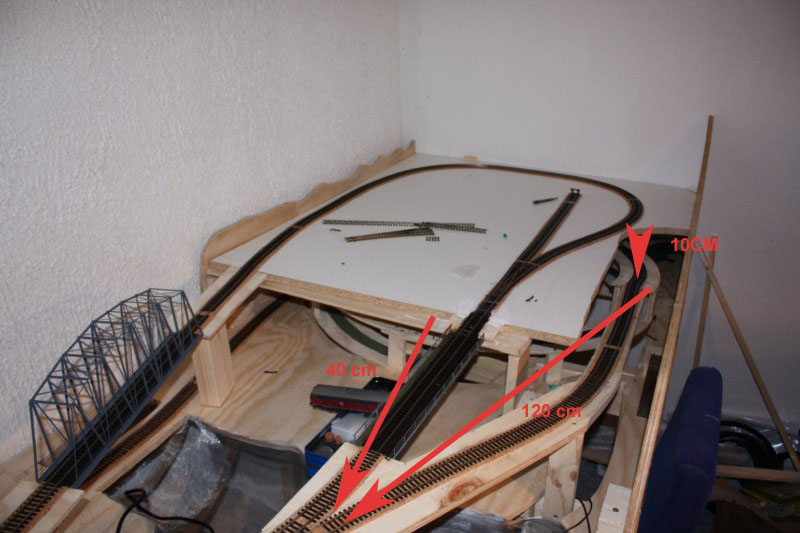

Se lige om jeg taget fejl

Åbningen mellem de 2 plader er cirka 10 cm

Fra sporskiftet til åbningen har du lidt over en flexskinnes længde.

Fra sporskiftet over broen til den hvide plade har du cirka 40 cm

Det giver 10 cm på 160 cm's kørevej, hvis det siger fra sporskifte og op til hvid plade, eller i bedste fald 6,25%.

Klaus

stigning

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Er helix'en 2½ omgang? eller er er det "luftspejling"?

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.317

PB

indlægget var havnet et forkert sted

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


ppilot

Indlæg: 135

PB  Blog  Hjemmeside

Citat:
Hvor mange af Os, har bygget det perfekte anlæg første gang ?

Kan med sikkerhed sige, at mit første anlæg var perfekt.........altså nemt at fjerne igen, for det var godtnok trist og noget ged at køre på Smile

Fortsat god dag.

__________________

Peter


Banemester og stationsforstander på
Jonstrupbanen! Hat ____________________________________
2-skinne DCC, multimaus, MY 1114, MZ 1414, MT 152, MR/MR, MZ 1401, ML6, MA 460/Sølvpilen danske epoke IV

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Hej alle

og tak for jeres kritiske knivskarpe indlæg. Nu har jeg jo pistolen lige på panden...

ej:-)

Klaus, nu er jeg blevet nysgerrig for at se om du har ret! det må tjekkes eter job i dag. Den helix du mener er for stejl, kan ses på dette link. http://www.sporskiftet.dk/node/7111

Men den virker altså fint nok med tog og vogne.

jeg takker for besvarelserne.

og ja det er min absolut første bane. ½-delen er planlagt ½ delen er improviseret undervejs.

mht til stigninger har jeg holdt mig til bogen MODELTOG, den foreskriver max. 4 procent.

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Klaus, nu er jeg blevet nysgerrig for at se om du har ret! det må tjekkes eter job i dag. Den helix du mener er for stejl, kan ses på dette link.

Jeg har ikke skrevet noget om helix....

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
Klaus, nu er jeg blevet nysgerrig for at se om du har ret! det må tjekkes eter job i dag. Den helix du mener er for stejl, kan ses på dette link.
Jeg har ikke skrevet noget om helix....Klaus

nej men din flotte røde pil har noget med helix at gøre derfor....Smile

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Himmerlandsbanerne" skrev:
Det er jo netop for at hjælpe og ikke være slem ved Thrane at vi stiller spørgsmål og kommer med forslag.

Det er desværre en udbredt sygdom blandt modelbanefolk at man selv skal drage sine egne erfaringer i stedet for at lytte til andres eller læse om det i bøger eller på hjemmesider.

Jeg byggede min første bane i skala N da jeg var 13 år, og jeg lavede naturligvis også nogle fejl som jeg blev klogere af. Men jeg havde forinden læst flere bøger om emnet. Derfor havde jeg heller ingen kortslutninger skønt jeg havde to vendesløjfer, jeg havde ingen problemer med for skrappe stigninger skønt jeg havde en stigning hvor det kunne være gået galt, og jeg havde ingen problemer med for skarpe kurver skønt jeg benyttede flexspor.

Min egen personlige erfaring fra dengang var at det godt kan betale sig at forberede sig ordentligt til løsningen af en given opgave, selvom jeg måtte nøjes med bøger som jeg kunne låne på biblioteket. Jeg ikke var medlem af nogen klub, og i 1967 fandtes nyhedsgrupperne og Sporskiftet heller ikke. Men man kan kun forberede sig ordentligt hvis man selv vil.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
nej men din flotte røde pil har noget med helix at gøre derfor....Smile

Nej, det har den ikke - læs teksten.....

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
ok nu har jeg prøvet at koble den store bro fra, og nu virker det.hmm hvad gør man mon så?...
Ja, så har man lært hvad en vendesløjfe er.Når man har lært det, skal man så til at lære om vendesløjfemoduler.Mit forslag: isoler et skinnestykke i vendesløjfen fra resten. Det skal være lidt længere end det længeste tog du vil køre med og der må ikke køre 2 tog på strækningen på 1 gang. Og med isoler mener jeg: 2 plasticlasker i hver ende.Strømforsyn nu stykket gennem et vendesløjfemodul.Klaus

Hej Klaus,

Dvs. at jeg tager f.eks. en meter ud (fra f.eks, der hvor jeg allerede hár koblet broen fra) og sætter plastiklasker i hver ende af stykket. Dette stykke skal så forsynes med strøm fra et vendesløjfemodul.

ps må det stykke jeg isolere godt være helt oppe fra det sporskifte der går ud i vendesløjfen? og så f.eks. en meter ind i sløjfen?

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
"moppe" skrev:
Mit forslag: isoler et skinnestykke i vendesløjfen fra resten. Det skal være lidt længere end det længeste tog du vil køre med og der må ikke køre 2 tog på strækningen på 1 gang.
Dvs. at jeg tager f.eks. en meter ud (fra f.eks, der hvor jeg allerede hár koblet broen fra) og sætter plastiklasker i hver ende af stykket. Dette stykke skal så forsynes med strøm fra et vendesløjfemodul.
Sikke små tog du vil køre med!
"Thrane" skrev:
ps må det stykke jeg isolere godt være helt oppe fra det sporskifte der går ud i vendesløjfen? og så f.eks. en meter ind i sløjfen?

Du bestemmer selv hvor i sløjfen sporstykket er placeret.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Prøv lige at læse det igen som Moppe skriver. "Det stykke som skal isoleres skal være lidt længere end den længste togstamme, altså længden af lokomotiv og vogne".

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
"moppe" skrev:
Mit forslag: isoler et skinnestykke i vendesløjfen fra resten. Det skal være lidt længere end det længeste tog du vil køre med og der må ikke køre 2 tog på strækningen på 1 gang.
Dvs. at jeg tager f.eks. en meter ud (fra f.eks, der hvor jeg allerede hár koblet broen fra) og sætter plastiklasker i hver ende af stykket. Dette stykke skal så forsynes med strøm fra et vendesløjfemodul.
Sikke små tog du vil køre med!
"Thrane" skrev:
ps må det stykke jeg isolere godt være helt oppe fra det sporskifte der går ud i vendesløjfen? og så f.eks. en meter ind i sløjfen?
Du bestemmer selv hvor i sløjfen sporstykket er placeret.Klaus

som sagt var den meter blot for at sætte et eksempel på. kunne også lave de to meter.

dvs jeg skal bruge nogle plastiklasker, men hvordan undgår man at enderne på skinnestrengen rammer hianden. Der er måske en "væg" på plastiklasken?

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.317

PB

Hej!

Ja der er en lille væg mellem de 2 halvdele af plastiklaskerne.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Problemer i weekenden løst vha. Lentz vendesløjfemodul.

lækkert og ligetil:)

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
