Hvis du vil være så nøjagtig som mulig, bør du benytte en to-akslet vogn og montere blyanten ud for een af akslerne (altså ikke midten af vognen). Sæt evt. en klods på siden af vognen (eller ovenpå en vognbund du ikke bruger til noget andet), så der er lidt afstand mellem vognen og blyanten.
Metoden er iøvrigt også beskrevet overfladisk i bogen "Modeltog".
__________________
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
Hvis du vil være så nøjagtig som mulig, bør du benytte en to-akslet vogn og montere blyanten ud for een af akslerne (altså ikke midten af vognen). Sæt evt. en klods på siden af vognen (eller ovenpå en vognbund du ikke bruger til noget andet), så der er lidt afstand mellem vognen og blyanten.Metoden er iøvrigt også beskrevet overfladisk i bogen "Modeltog".
ja men man skal stadig bruge 'en kurve til at køre den næste efter.
Derfor skal den tegnes.
0 kan lide
Skrevet af erikolsen1954 Torsdag d. 20/1/2011 - 11:09
hej ifb. med udskæring af plade til skinner har jeg brug for ar tegne nogle pæne kurver. Hvordan gøres det bedst i modelbane-sammenhæng?
Lav en simpel stangpasser. En kort stangpasser kan laves af en fyrreliste 22x22 mm, i den ene ende bores en lille hul hvori der sættes et søm ca 50 mm langt, i den anden ende bores større huller hvori man kan klemme en blyant fast.
Bind en blyant fast i enden af en snor, i en afstand lig radius sættes en tegnestift eller lille søm, tegnestiften sættes fast i pladen og man kan tegne en fin cirkelbue. En lidt mere primitiv (enkel) metode, end Erik Olsens.
... og alternativt kunne du skaffe noget stift pap/karton og tegne en skabelon - evt. nogle bidder som du kan lægge efter hinanden - klippe det/dem ud og så tegne omridset på underlaget.
__________________
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
Ja der er mange måder at gøre det på i sin tid skulle jeg lave en skjult banegård,
som svingede rundt i u form ,jeg tog først en fast radie så at det inderste spor lå fast, så tog jeg flexskinner og lagde op af den faste Radie med passende stifter,hvorefter jeg tog en ny flex skinne og som så blev sat rigtigt fast så fjernede jeg skinnerne i mellem ,og kunne gentage det udaf!
hej ifb. med udskæring af plade til skinner har jeg brug for ar tegne nogle pæne kurver. Hvordan gøres det bedst i modelbane-sammenhæng?Med søm, snor og blyant?Eller andre forslag?
Hej. Når du nu er i gang, skulle du lige overveje virkelighedens overgangskurver + overhøjde. Det gør sporføringen helt realistisk. MOROP 113+114 beskriver et par metoder, der holder i vores modelverden. Jeg har arbejdet med matematikken i det; MOROP's løsninger er visuelt helt i orden. Man kan simpelthen se det, når sporene er lagt. Det ser "rigtigt" ud. Hygge.
hej ifb. med udskæring af plade til skinner har jeg brug for ar tegne nogle pæne kurver. Hvordan gøres det bedst i modelbane-sammenhæng?Med søm, snor og blyant?Eller andre forslag?
Hej. Når du nu er i gang, skulle du lige overveje virkelighedens overgangskurver + overhøjde. Det gør sporføringen helt realistisk. MOROP 113+114 beskriver et par metoder, der holder i vores modelverden. Jeg har arbejdet med matematikken i det; MOROP's løsninger er visuelt helt i orden. Man kan simpelthen se det, når sporene er lagt. Det ser "rigtigt" ud. Hygge.
Hej Leif,
Tak for svar. Kender godt til normerne. Overhøjden er der styr på.
Nu vil jeg kigger på det med kurverne.
0 kan lide
Log ind
Søg
Donér
Hvis du vil hjælpe med den videre udvikling af Sporskiftet, har du mulighed for at donere et beløb her:
Onsdag d. 19/1/2011 - 22:32
0 kan lide
miken
kjellerup
Indlæg: 347
læk skinner op og tag en vogen og sæt en blyand fast og køre en tur så kan du laver sammer afstand over det hele
Mvh
Michal Sønder
Min modelside (underombygning)
http://www.miken.dk
3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012
Thrane
Indlæg: 995
Hej,
ja det trick er godt. Dog skal man lige kunne lave den første kurve..
måske en kurvelinial er godt i den sammenhæng?
miken
kjellerup
Indlæg: 347
ja hvis det er flex skinner så er der problemer ellers kan jeg ikke se nogen problemer i den måde
Mvh
Michal Sønder
Min modelside (underombygning)
http://www.miken.dk
3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012
Techek
Jelling
Indlæg: 900
Hvis du vil være så nøjagtig som mulig, bør du benytte en to-akslet vogn og montere blyanten ud for een af akslerne (altså ikke midten af vognen). Sæt evt. en klods på siden af vognen (eller ovenpå en vognbund du ikke bruger til noget andet), så der er lidt afstand mellem vognen og blyanten.
Metoden er iøvrigt også beskrevet overfladisk i bogen "Modeltog".
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
Thrane
Indlæg: 995
ja men man skal stadig bruge 'en kurve til at køre den næste efter.
Derfor skal den tegnes.
erikolsen1954
maskiningeniør
Ishøj
Indlæg: 377
Lav en simpel stangpasser. En kort stangpasser kan laves af en fyrreliste 22x22 mm, i den ene ende bores en lille hul hvori der sættes et søm ca 50 mm langt, i den anden ende bores større huller hvori man kan klemme en blyant fast.
Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/
bl
Pensionist
Greve
Indlæg: 1.817
Bind en blyant fast i enden af en snor, i en afstand lig radius sættes en tegnestift eller lille søm, tegnestiften sættes fast i pladen og man kan tegne en fin cirkelbue. En lidt mere primitiv (enkel) metode, end Erik Olsens.
Bjarne
Techek
Jelling
Indlæg: 900
... og alternativt kunne du skaffe noget stift pap/karton og tegne en skabelon - evt. nogle bidder som du kan lægge efter hinanden - klippe det/dem ud og så tegne omridset på underlaget.
[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk sprogsoldat ]
Thrane
Indlæg: 995

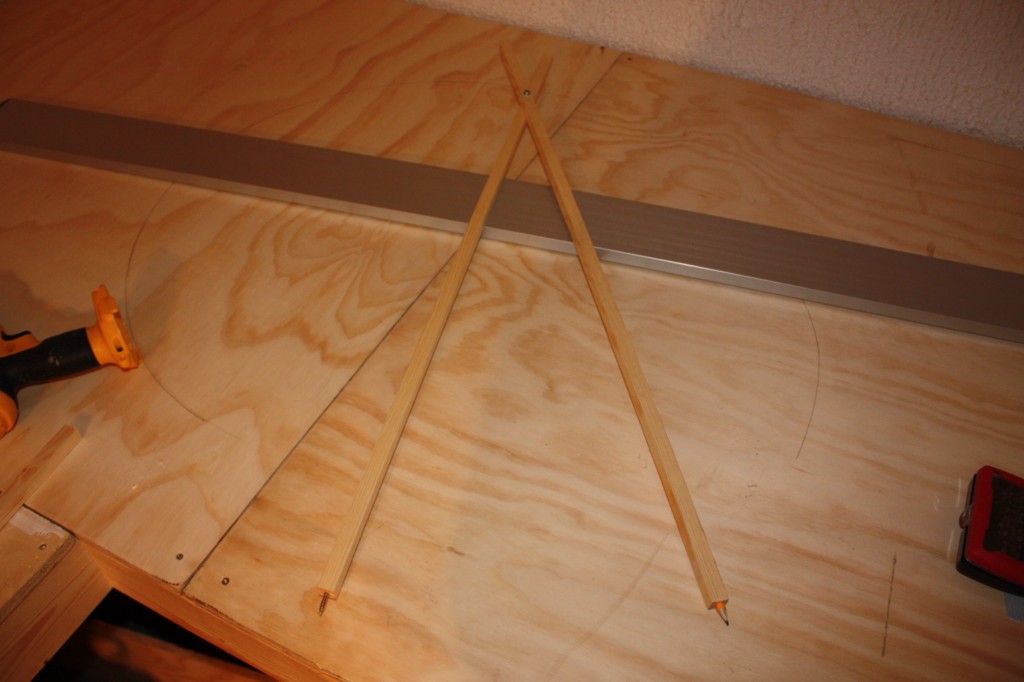

Jeg har nu lavet en MEGA-PASSER!
erikolsen1954
maskiningeniør
Ishøj
Indlæg: 377
Lad os se et fotografi.
Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/
Thrane
Indlæg: 995

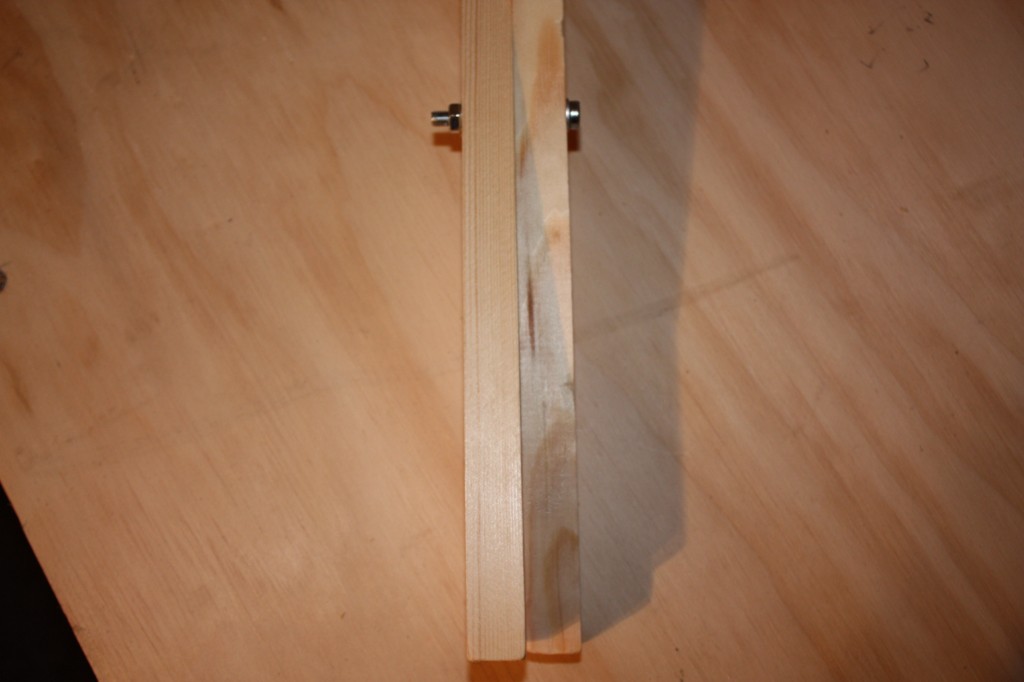

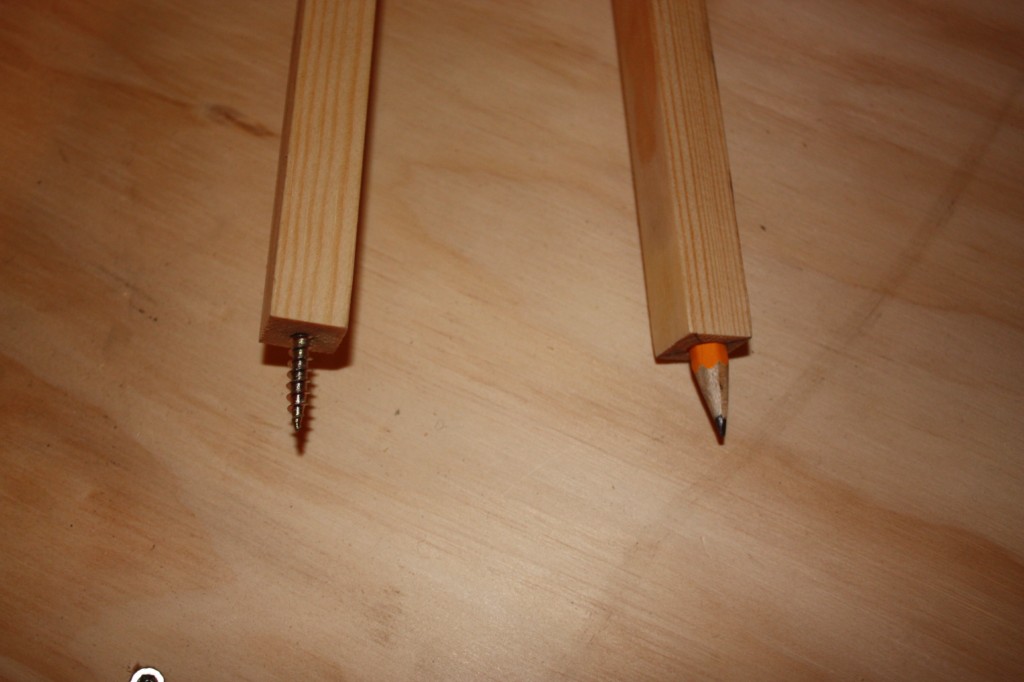

Værsgo.
jimmyoldtimer
Indlæg: 1.450
Ja der er mange måder at gøre det på i sin tid skulle jeg lave en skjult banegård,
som svingede rundt i u form ,jeg tog først en fast radie så at det inderste spor lå fast, så tog jeg flexskinner og lagde op af den faste Radie med passende stifter,hvorefter jeg tog en ny flex skinne og som så blev sat rigtigt fast så fjernede jeg skinnerne i mellem ,og kunne gentage det udaf!
Mvh Jimmy
mine Hobby interesser
modelbane hobby
Leif Bach
Indlæg: 122
Hej. Når du nu er i gang, skulle du lige overveje virkelighedens overgangskurver + overhøjde. Det gør sporføringen helt realistisk. MOROP 113+114 beskriver et par metoder, der holder i vores modelverden. Jeg har arbejdet med matematikken i det; MOROP's løsninger er visuelt helt i orden. Man kan simpelthen se det, når sporene er lagt. Det ser "rigtigt" ud. Hygge.
Leif - TFJS
Thrane
Indlæg: 995
Hej Leif,
Tak for svar. Kender godt til normerne. Overhøjden er der styr på.
Nu vil jeg kigger på det med kurverne.
