Strømoptag?

Hej

jeg er efterhånden ved at have samlet min bane færdig, og er begyndt at tænke på hvor mange steder jeg skal have strømoptag?

hvad er ideelt? jeg har lidt over 20 meter skinner, bestående af flex og skiftespor selvfølgelig.

er ét sted nok?

ps. bruger Esu Ecos 2

Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 2.041

PB  Hjemmeside

"Thrane" skrev:
Hejjeg er efterhånden ved at have samlet min bane færdig, og er begyndt at tænke på hvor mange steder jeg skal have strømoptag?hvad er ideelt? jeg har lidt over 20 meter skinner, bestående af flex og skiftespor selvfølgelig.er ét sted nok?ps. bruger Esu Ecos 2

Jeg ville lave tilslutning hver 2 - 3 meter

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Hejjeg er efterhånden ved at have samlet min bane færdig, og er begyndt at tænke på hvor mange steder jeg skal have strømoptag?

Strømoptag skal du sørge for at have på så mange aksler som overhovedet muligt på det rullende materiel.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"pejft" skrev:
"Thrane" skrev:
Hejjeg er efterhånden ved at have samlet min bane færdig, og er begyndt at tænke på hvor mange steder jeg skal have strømoptag?hvad er ideelt? jeg har lidt over 20 meter skinner, bestående af flex og skiftespor selvfølgelig.er ét sted nok?ps. bruger Esu Ecos 2
Jeg ville lave tilslutning hver 2 - 3 meter

ok, samler man så alle ledninger i én muffe eller hvordan?

jeg mangler i øvrigt et godt trick til at sætte ledninger på nu hvor skinnerne allerede sidder fast. Gerne så usynligt sosm muligt.

hmm ja der opstår mange "hovsa'er" undervejs.Wink

Like 0 kan lide
Top


Willie Garvin

Buschauffør

Indlæg: 765

PB

Det er ikke s****smart først at montere skinner, og så først bagefter komme i tanke om, at der nok lige skal noget strøm til også. :oops:

Jeg kan ikke forestille mig, at det er muligt at komme til med en loddekolbe nedefra, så jeg ville vælge at bore et hul og så bruge et krokodillenæb, som sikkert meget nemmere kan klemmes fast omkring en skinnestreng end ledningen kan loddes på.

Du kunne selvfølgelig også vælge at bryde sporet op. Det vil give langt den bedste adgang, og du er samtidig blevet en erfaring rigere;-)

__________________

Venlig Hilsen Willie Garvin
H0, DC, dk, III-IV, MO, Pr, N, MH, MY, MZ, MA, ML, D, (Br80), CU, CL, CLL, Bn, CM, EH, IB, HD, Pb, Gs, CPS, DH, CP, CC, BD, B,FD, E, KS, Za, Ucs, Hbikks-tt, Gklm, Qf, Ze, Zf, Lgjs, Hbikks, Qr, Qh, Za, WRm, AV, Am, Pm, H

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"Willie Garvin" skrev:
Det er ikke s****smart først at montere skinner, og så først bagefter komme i tanke om, at der nok lige skal noget strøm til også. :oops: Jeg kan ikke forestille mig, at det er muligt at komme til med en loddekolbe nedefra, så jeg ville vælge at bore et hul og så bruge et krokodillenæb, som sikkert meget nemmere kan klemmes fast omkring en skinnestreng end ledningen kan loddes på.Du kunne selvfølgelig også vælge at bryde sporet op. Det vil give langt den bedste adgang, og du er samtidig blevet en erfaring rigere;-)

jajaja rolig nu!...det jo nemt for dig bare at sige det på den måde.....smil.

jeg har IKKE lukket sporforløbet endnu. så jeg har en del muligneder for strømtilførsel..

men fx stationsområdet er sat fast!

jeg havde forestillet mig at bruge en brun ledning til den ene skinnestreng og en rød til en anden.

men hvad kan man alle alle disse ledningeri? der bliver jo trods alt en del hvis man siger pr. 2 meter.

er der tale om en slags muffe eller lignende?

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
jeg mangler i øvrigt et godt trick til at sætte ledninger på nu hvor skinnerne allerede sidder fast. Gerne så usynligt sosm muligt.

Du lodder ledningen fast på siden af skinnen, herefter patinerer du skinnen, så bliver det rimeligt meget væk.

Når ledningen er loddet på, borer du et hul så tæt på lodningen som muligt og fører ledningen igennem.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
jeg mangler i øvrigt et godt trick til at sætte ledninger på nu hvor skinnerne allerede sidder fast. Gerne så usynligt sosm muligt.
Du lodder ledningen fast på siden af skinnen, herefter patinerer du skinnen, så bliver det rimeligt meget væk.Når ledningen er loddet på, borer du et hul så tæt på lodningen som muligt og fører ledningen igennem.Klaus

Hej Klaus

Tak!

det kan jeg godt forestille mig at det kunne lade sig gøre.

jeg har kork der går 4 mm ud til hver side. Så der skal meget ballast på netop dér hvor man lodder.

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

jeg havde forestillet mig at bruge en brun ledning til den ene skinnestreng og en rød til en anden.

men hvad kan man alle alle disse ledningeri? der bliver jo trods alt en del hvis man siger pr. 2 meter.

er der tale om en slags muffe eller lignende?

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

"Thrane" skrev:
... samler man så alle ledninger i én muffe eller hvordan?

Jeg ville trække to ringledninger hele vejen rundt under anlægget, som er koblet på din ECoS. Jeg bruger blå og rød, men farverne kan du selv bestemme. Ringledningerne skal være af en vis tykkelse. Når dette er gjort monterer du mindre ledninger på skinnerne (lodning) for hver 2-3 meter, og disse ledninger lodder du så på den respektive ringledning. Ballasten vil senere næsten usynliggøre ledningerne, men passende patinering senere kan næsten fjerne synet af dem helt.

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"DennisTR" skrev:
"Thrane" skrev:
... samler man så alle ledninger i én muffe eller hvordan?
Jeg ville trække to ringledninger hele vejen rundt under anlægget, som er koblet på din ECoS. Jeg bruger blå og rød, men farverne kan du selv bestemme. Ringledningerne skal være af en vis tykkelse. Når dette er gjort monterer du mindre ledninger på skinnerne (lodning) for hver 2-3 meter, og disse ledninger lodder du så på den respektive ringledning. Ballasten vil senere næsten usynliggøre ledningerne, men passende patinering senere kan næsten fjerne synet af dem helt.

Lyder som en god idé.

skal jeg så bare skære isoleringen der på ringledningen hvor det lille stykke skal sidde? og det skal ikke isoleres igen?

hvilken tykkelse ledning er anbefalelsesværdigt?

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
det kan jeg godt forestille mig at det kunne lade sig gøre.jeg har kork der går 4 mm ud til hver side. Så der skal meget ballast på netop dér hvor man lodder.

Nej, du skal have en tynd leder der går op til skinnen. Den er "næsten usynlig". Det du skal sørge for er at få den ned gennem pladen så tæt på loddestedet som muligt.

Herefter kan du lægge skærver som normalt.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Prøv at se hvad guruen på YouTube gør, i denne 10 min. film. (Han har mange gode instruktionsvideoer).

[youtube]http://www.youtube.com/watch?v=1MawX9TyIQE[/youtube]

Du skal bare afisolere ringledningen der hvor du skal lodde ledninger på. Det er sikkert en god ide at efterisolere, jeg har dog ikke gjort det endnu :oops: Tykkelsen, tja, tykkere end de andre var jeg lige ved at sige. Nogen har sikkert en formel for hvor tykke de skal være, men ledningstykkelser er jeg ikke mester i, jeg købte bare noget ledning som var en del tykkere end de 0,25 kvadrat ledninger jeg ellers bruger til hver sporstykke.

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
det kan jeg godt forestille mig at det kunne lade sig gøre.jeg har kork der går 4 mm ud til hver side. Så der skal meget ballast på netop dér hvor man lodder.
Nej, du skal have en tynd leder der går op til skinnen. Den er "næsten usynlig". Det du skal sørge for er at få den ned gennem pladen så tæt på loddestedet som muligt.Herefter kan du lægge skærver som normalt.Klaus

jamen jeg er helt med.

men det jo ikke sikkert man kan nå helt ind under selve skinnen!

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
jamen jeg er helt med. men det jo ikke sikkert man kan nå helt ind under selve skinnen!

Den ledning du lodder på skinnen skal være en tynd single core ledning. Vi bruger "telefonledning" det virker godt og bliver ret "usynligt".

Klaus

(som brugte en time i går aftes på at finde og reparere en lodning af en laske)

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
jamen jeg er helt med. men det jo ikke sikkert man kan nå helt ind under selve skinnen!
Den ledning du lodder på skinnen skal være en tynd single core ledning. Vi bruger "telefonledning" det virker godt og bliver ret "usynligt".Klaus(som brugte en time i går aftes på at finde og reparere en lodning af en laske)

ok godt trick.

hvad tyk skal de to "hovedkabler" være som man tilslutter den tynde på?

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

Tykkelsen på "hovedkablet" afhænger af, hvor mange tog det skal trække og hvor langt det skal være fra signalkilden (styrebox eller booster).

I de fleste tilfælde vil jeg anse 1 eller 1,5 kvadratmillimeter kabel for tilstrækkeligt.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
ok godt trick.
Netop....
"Thrane" skrev:
hvad tyk skal de to "hovedkabler" være som man tilslutter den tynde på?

Træk 2 stk minumum 1mm2 blød ledning rundt under dine hovedstrækninger med 2-3 cm mellem lederne. De steder du har brug for at føde strøm op til skinnerne, skræller du 5 mm isolering væk, snor den tynde leder rundt om og lodder.

På en station, kan du trække længere fødeledere (de tynde ledninger) ud til de spor der løber ved siden af hovedsporet.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
ok godt trick.
Netop....
"Thrane" skrev:
hvad tyk skal de to "hovedkabler" være som man tilslutter den tynde på?
Træk 2 stk minumum 1mm2 blød ledning rundt under dine hovedstrækninger med 2-3 cm mellem lederne. De steder du har brug for at føde strøm op til skinnerne, skræller du 5 mm isolering væk, snor den tynde leder rundt om og lodder.På en station, kan du trække længere fødeledere (de tynde ledninger) ud til de spor der løber ved siden af hovedsporet.Klaus

skal hovedledningen også være singlecore?

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
skal hovedledningen også være singlecore?

Nej, blød ledning. Det er meget letter at have med at gøre.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"moppe" skrev:
Du lodder ledningen fast på siden af skinnen, herefter patinerer du skinnen, så bliver det rimeligt meget væk.

Det er meget bedre at lodde tilledninger fast til skinnernes underside. Det er nemmest at gøre efterhånden som sporet lægges, men med lidt behændighed er det også muligt efter sporet er lagt.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"moppe" skrev:
Nej, blød ledning. Det er meget letter at have med at gøre.

Jeg har altid foretrukket stiv monteringsledning, men det er rigtigt at det kræver omhu ved afisoleringen, ellers knækker ledningerne med tiden.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Hej igen

og foreløbig tak for svar!

Kan man bruge "husholdsningskabel" hor man trækker den røde og blå ud af?

og bruge disse til "hovedkablerne?

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

Jeg "opper" lige..Smile

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
Kan man bruge "husholdsningskabel" hor man trækker den røde og blå ud af?

Hvad er "husholdningskabel"?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Thrane

Indlæg: 995

PB

"moppe" skrev:
"Thrane" skrev:
Kan man bruge "husholdsningskabel" hor man trækker den røde og blå ud af?
Hvad er "husholdningskabel"?Klaus

Ligesom dette.

http://www.jula.no/rund-lampekabel-5-m-127539

hvor man tager ledningerne ud af og bruger som "hovedkabler"

? kan det bruges?

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Thrane" skrev:
? kan det bruges?

Både Gert Frikke og jeg skrev noget om anbefalet kvadrat på den elelktriske leder.

Hvor mange kvadrat er det kabel du linker til?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.316

PB

Hej!

sådan noget alm. ledning til lamper m.v. er normalt 0,75 kvadrat. Så jo det kan da bruges med rimelighed, men det er da besværligt at splitte det ad - hvorfor ikke bare købe en passende enkeltleder i en rulle i et byggemarked - det bliver det billigste i længden.

Og så er du fri for at skulle skrælle ledninger.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

et par foto sig tit mere en ord :

Laughing out loud et rigtig godt råd fra Gert Frikke

hvorfor ikke bare købe en passende enkeltleder i en rulle i et byggemarked - det bliver det billigste i længden.

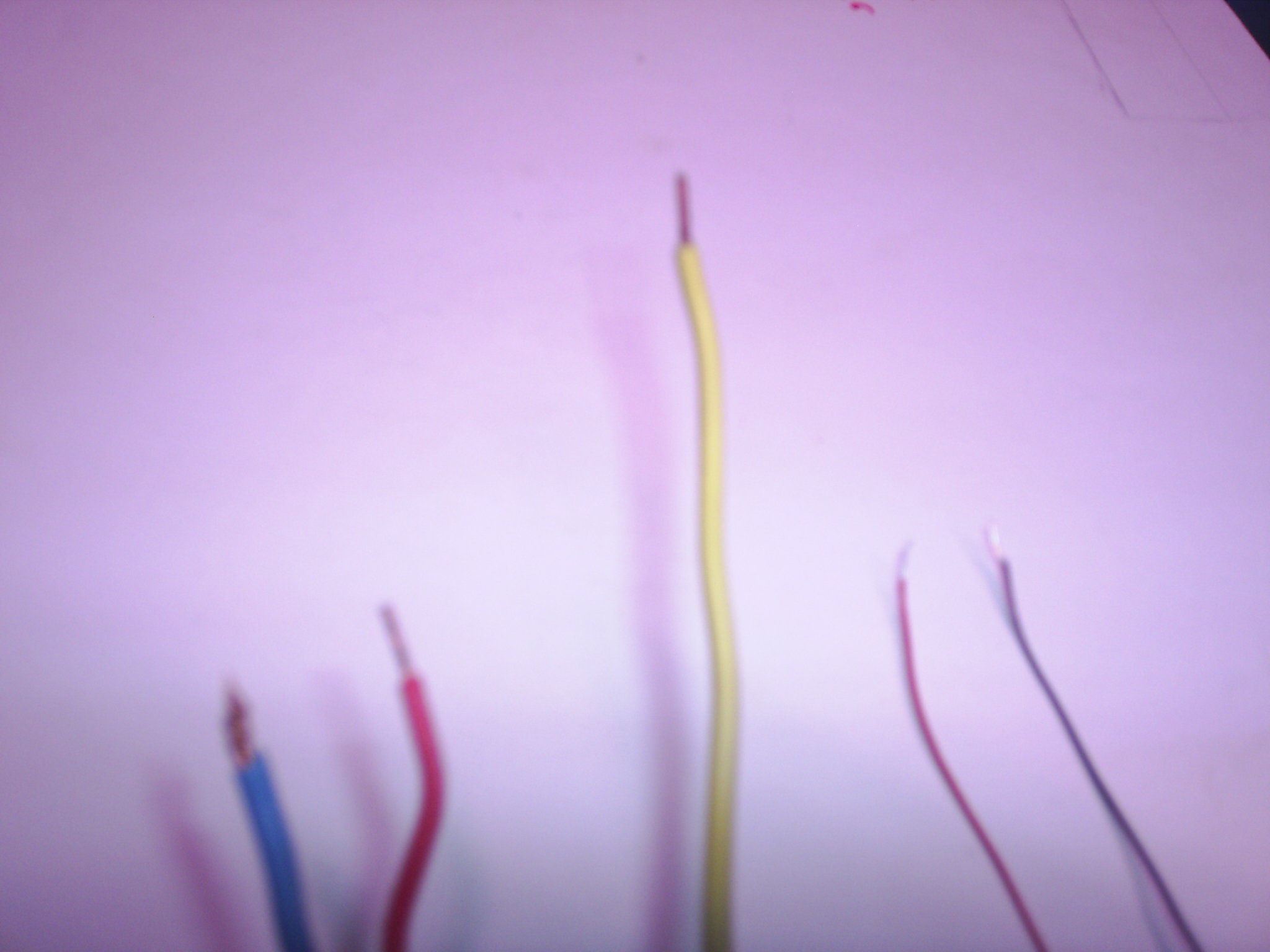

ledninger størelse

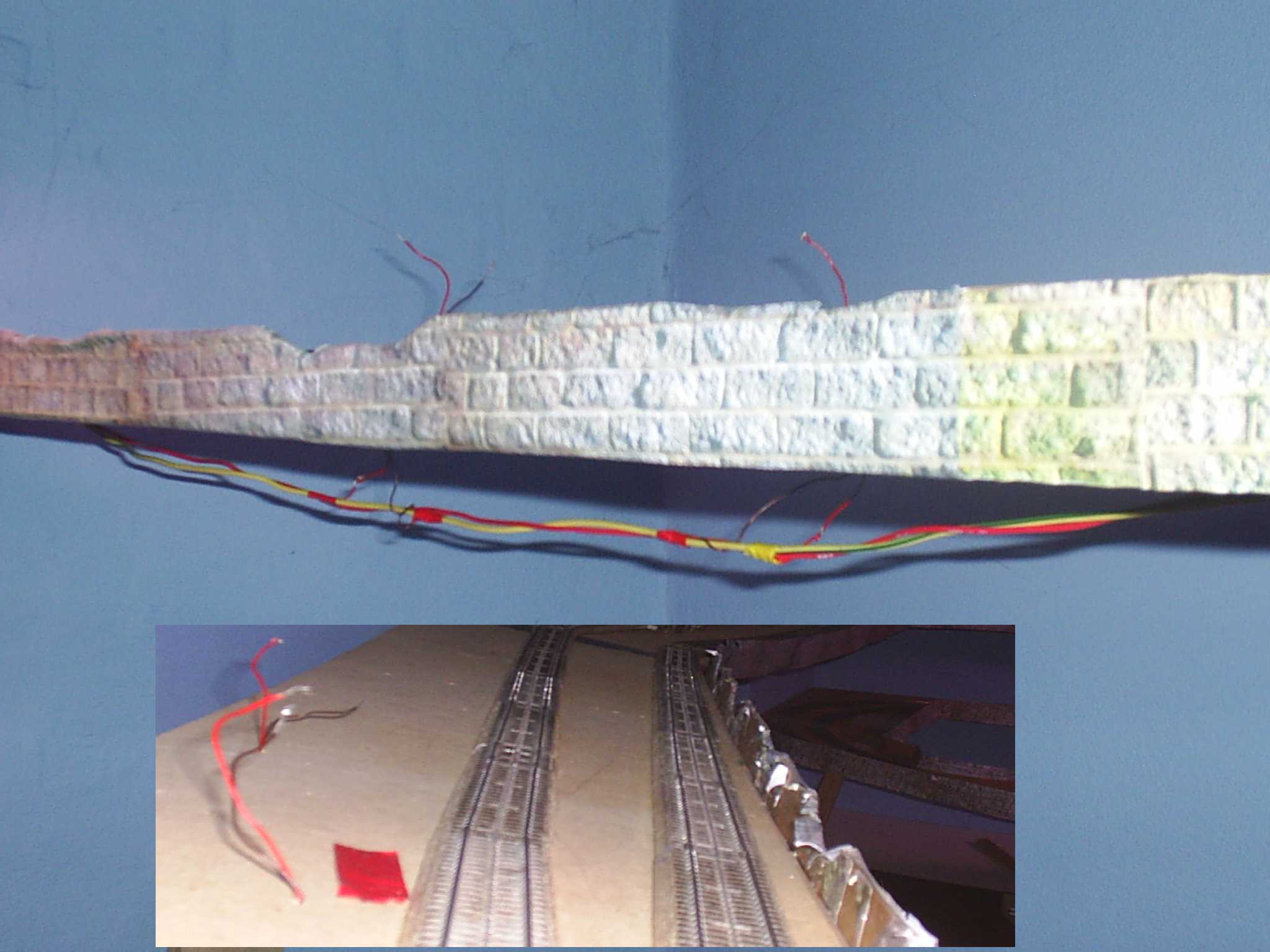

Føde ledning_WEB

__________________





Mvh.
S.M. kildemoes
kører Ho Mærklin Digital K- skinner
Min Bane:
http://www.sporskiftet.dk/forum/foto-fra-min-bane                                              http://www.sporskiftet.dk/blogs/kildemoes



DKB Nr. 1 http://www.youtube.com/watch?v=FhE05LtUN6I

DKB nr. 2 Ud at se med DKB http://www.youtube.com/watch?v=M8hheF-0clc

DKB GODS : My 1103 http://www.youtube.com/watch?v=_txhBugQ404

litra S 736 15 - 16 december 2012 ved Kbh. H.  http://www.youtube.com/watch?v=cs5ECgylO9E&feature=youtu.be



Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
