Sporskft kontakt

Hej ..

Jeg ville lige høre om nogle kunne lave dette på en nemmer måde..

Der mangler lidt flere komponenter på diagramet, så spolerne får spænding heletiden når kontakten er skuttet.

Spørg hvis der er noget.

Sporplanen ser ikke sådan ud når den bliver lagt, men bare en oversigts tegning så man kan lave elektroniken til denne stregning.

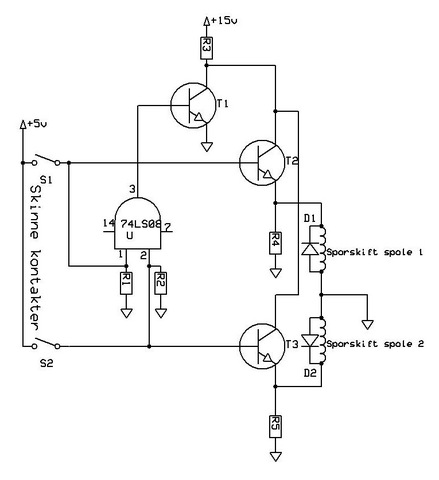

sporskift kontakt01

sporplan

__________________

//Fizban -- Lima, H0, Analog

« Lysbro Dioder »
Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 647

PB  Hjemmeside

Jeg vil gerne hjælpe, men jeg har lidt (meget) svært ved at se, hvad du vil med kredsløbet. Du har jo heller ikke fortalt, hvad det skal kunne.

Og med den viden, jeg har om sporskifte-relæer, så kan de ikke tåle at stå med strøm på - altså den slags strøm, der får spolen til at trække. Strøm til lysdioder kan spolen sagtens tåle.

Men indtil videre så kik på en CMOS 4043.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Hejsa

kan godt se det ikke er nemt når man ikke ved hvad det er til og hvorfor *S*

Syntes jeg haved skrevet det .. men den må være smuttede..

Men her skulle komme noget,

Det er en del (der kommer mere på) til at styre den vise stregning.

Denne del skal styre et sporskift, så mår toget kommer køre det ind på et fri stor.

S1 og S2 er kontakter i skinnerne på det viste stykke, der skal være tilsvarne på de andre, Men som sagt skal der noget mere til.. men nu er det lige denne lille del jeg vil høre om,

Virke måde:

Hvis der ingen tog er på nogle af sporene vil spolerne ikke få noget strøm

Hvis der er et tog på "spor 1" og S1 er sluttede vil transister lukke op og spole 1 til trække, hvis spor 2 er fri.

Det samme vil ske hvis det var S2 der er sluttede og S1 fri.

Hvis både S1 og 2 er sluttede "tog både på spor 1 og 2" vil AND gaten gå høj og fjerne spændingen fra de 2, så spolerne ike trækker i hver sin retning.

-----------------

Jeg ved godt jeg mangler noget så spolerne ikke får spænding heletiden, og en diode over spolen.

Og der mangler også lidt til at give signal tilbage til den forie blok om fri spor.

Men det kommer

Men det jeg ville høre efter er om dette kunne laves mere simpel.

Jeg håber du kan læse detjeg har skrevet.. *S*

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Fizban" skrev:
Hvis der ingen tog er på nogle af sporene vil spolerne ikke få noget strømHvis der er et tog på "spor 1" og S1 er sluttede vil transister lukke op og spole 1 til trække, hvis spor 2 er fri.Det samme vil ske hvis det var S2 der er sluttede og S1 fri.Hvis både S1 og 2 er sluttede "tog både på spor 1 og 2" vil AND gaten gå høj og fjerne spændingen fra de 2, så spolerne ike trækker i hver sin retning.

Det du har lavet der duer slet ikke.

For det første vil du kun få 5 volt ud til spolerne, når du tager signal ud på emitter af transistorerne.

Desuden skal du have rimeligt meget power til rådighed til spolerne. Den power vil du "kortslutte" med en 3. transistor.

Hvordan skal kredsløbet reagere, hvis begge spor er optaget?

Hvordan skal kredsløbet reagere, hvis ingen spor er optaget?

Hvordan laver du skinnemontakter ?

Monter en kontakt som teget kører hen over og ikke standser på, så får du en impuls der kan drive sporskiftene. Lav sporbesatmeldinger elektronisk, så det fungerer som et uafhængigt kredsløb.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

"moppe" skrev:
Monter en kontakt som teget kører hen over og ikke standser på, så får du en impuls der kan drive sporskiftene. Lav sporbesatmeldinger elektronisk, så det fungerer som et uafhængigt kredsløb.Klaus

Hej Klaus

Nu har jeg lagt vågen i flere dage "næsten" for at finde en løsnin *S'

En haved slet ikke tingt på det ...

Nu tror jeg, jeg har det jeg skal bruge, det er jo også mere simpel,

Tak for imputet.. Laughing out loud

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Hej Klus

Jeg har aldrig brugt / viden om, reedswitch kan de holde til at sætte direkte på spolen i en sporskift?,

Og han denne.

http://dk.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=3622546

Eller har du andre links til sider som kan holde til det.. hvis de kan..

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 647

PB  Hjemmeside

Det kommer også an på, hvilke sporskifte-relæer du bruger. Flere fabrikanter har indbygget en lille omskifter, der skifter over til den anden spole, når sporskiftet bliver påvirket. Således at strømmen bliver afbrudt for at sikre, at spolen ikke brænder af.

Nogle spoler er værre end andre. Pecos drev bruger over 5 ampere ved skift ved almindelig tranformator-spænding. Andre bruger omkring 3 ampere, så man kan ikke skære alle sporskifter over én kam.

RS-online har andre reed-relæer, der ligger på 3 og 5 ampere, men jeg har ingen erfaring med dem.

Og hvad med kørestrømmen til blokkene? Eller er det "intelligente" sporskiftere?

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top
