Sporplan til Heljans Containerterminal

I en anden tråd blev det nævnt at sporene til Containerterminalen ikke passer med Märklins skinner. Bl.a. derfor har jeg lavet disse tre sporplaner med C-skinner.

Afstanden mellem sporene er:

mellem 1 og 2 - 70 mm

mellem 2 og 3 - 47 mm

mellem 3 og 4 - 57 mm

mellem 4 og 5 - 47 mm

Det er nok næppe sandsynligt at man vil have alle 5 spor som der er mulighed for, men så står det frit for at fjerne de overflødige spor.

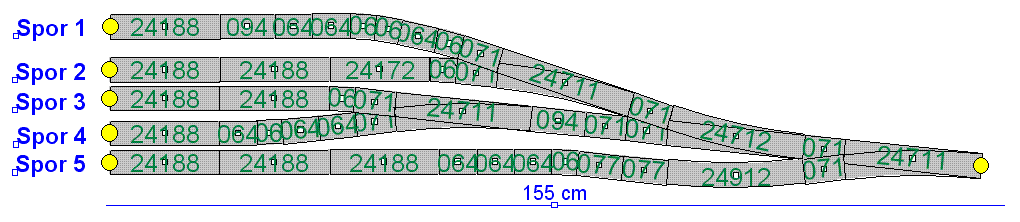

Containerterminal1

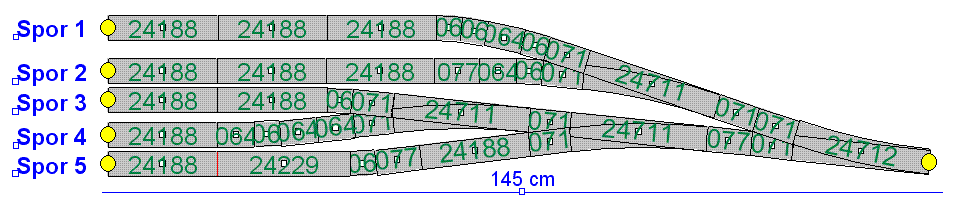

Containerterminal2

Containerterminal3

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 920

PB  Hjemmeside

Uden at kende produktet saerligt godt (Har vist kun set et enkelt billede fra Peter); Boer nogle af "sporene" ikke vaere til lastbiler???

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.482

PB  Blog  Hjemmeside

"hxmiesa" skrev:
Uden at kende produktet saerligt godt (Har vist kun set et enkelt billede fra Peter); Boer nogle af "sporene" ikke vaere til lastbiler???

Jo da, jeg tror du skrev dit indlæg samtidig med at jeg tilføjede den sidste linie i mit.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


killerp

Fotograf

Indlæg: 2.238

PB  Hjemmeside

"Horsecreek" skrev:
I en anden tråd blev det nævnt at sporene til Containerterminalen ikke passer med Märklins skinner. Bl.a. derfor har jeg lavet disse tre sporplaner med C-skinner.Afstanden mellem sporene er:mellem 1 og 2 - 70 mmmellem 2 og 3 - 47 mmmellem 3 og 4 - 57 mmmellem 4 og 5 - 47 mmDet er nok næppe sandsynligt at man vil have alle 5 spor som der er mulighed for, men så står det frit for at fjerne de overflødige spor.

Ja som i jo kan se, bliver det nogle mærkelige tilkørelse forhold, men nu har du lavet dem i C-skinner, men skal du bruge selve terminalens grundplade, skal skinnerne være K Wink

Også ville jeg nok fjerne spor 1 efter Horsecreek tegning, da dette ligger under udlæggeren, og bruge til lastbilerne

__________________

Peter

Gavflaben fra Falster

(Falsterbanen)

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Og skal det ligne "containerterminal" - med LILLE "c" - på Vasbygade ved GB i København, så skal man kun bruge de to yderste spor modsat udlæggeren.

Jeg køber terminalen i næste uge, når min pusher har tilbud på den, og så tror jeg, at jeg vil bruge sommeren til at få den til at ligne Vasbygade lidt bedre. Brun maling og ny littrering. Mon ikke, at det skulle være muligt at lokke Skilteskoven eller KM til at lave en RIGTIG littrering til kranen? Jeg vil i hvert fald skrive til dem snarest.

MVH:Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


killerp

Fotograf

Indlæg: 2.238

PB  Hjemmeside

"hxmiesa" skrev:
Uden at kende produktet saerligt godt (Har vist kun set et enkelt billede fra Peter); Boer nogle af "sporene" ikke vaere til lastbiler???

Efter som vi marklin bruger, og sikkert også DCC bruger, bliver nødtil at skære i containerterminalens grundeplade, kan sporene lægges efter ejet ønske, jeg fandt denne video på YOUTUBE, og her der lavet rigtigt container terminal....

Her der både plads til tog og lastbiler Laughing out loud

http://www.youtube.com/watch?v=0eU3hwynfEA
