Nu da jeg har tid til at lege lidt med SW(solidworks), kunne jeg da heller ikke stå for fristelsen til at lave et par prøver i Solid til vores store passion. En kobbelstang til OKMJ Nr14 og et kryds til et stykke af Jernbanebroen over åen i Skive by. (havnesporet)

Det er kun prøver, og de er ikke målfaste, men er da sjove nok at kigge lidt på.

Lurer på om der kan printes en bro ud, eller om det skal bygges op i ætset nysølv. I nysølv har jeg ingen tvivl om at den nok skal holde.

Jesper

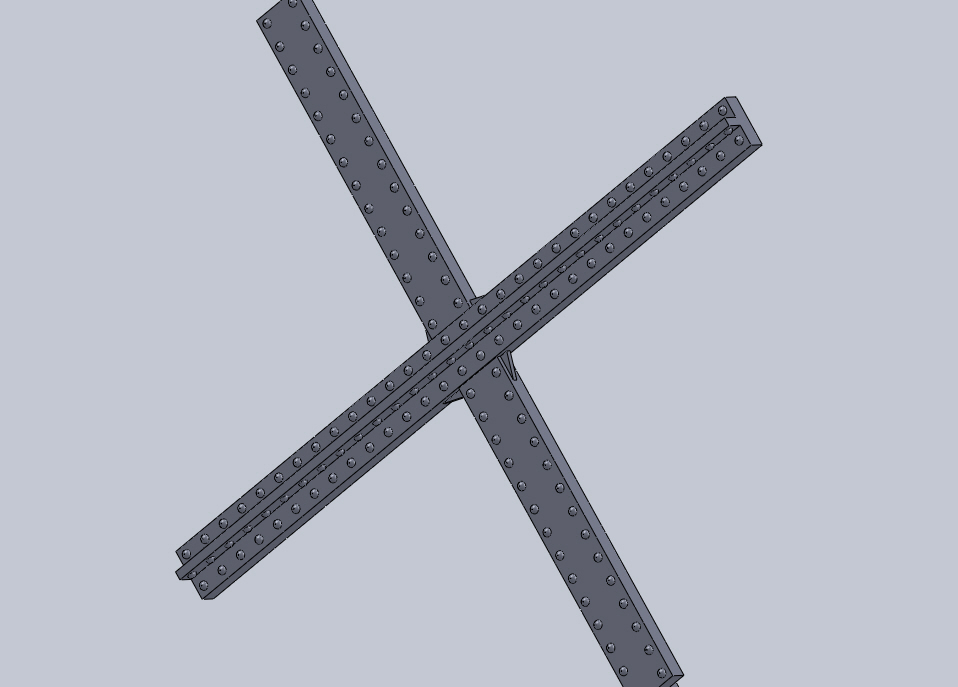

jernbane gitterbro (Skive)

kobelstang 1

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


Litra ME

Indlæg: 372

PB

Hej

Jeg har selv tegnet i SW mens jeg var under uddannelse, det er et fedt program som kun bliver bedre når man bliver mere og mere fortrolig med det, desværre har jeg ikke adgang til det længere.

Vh Claus

__________________



Like 0 kan lide
Top


HenrHans

Indlæg: 74

PB  Hjemmeside

"JGJ67" skrev:
Nu da jeg har tid til at lege lidt med SW(solidworks), kunne jeg da heller ikke stå for fristelsen til at lave et par prøver i Solid til vores store passion. En kobbelstang til OKMJ Nr14 og et kryds til et stykke af Jernbanebroen over åen i Skive by. (havnesporet) Det er kun prøver, og de er ikke målfaste, men er da sjove nok at kigge lidt på. Lurer på om der kan printes en bro ud, eller om det skal bygges op i ætset nysølv. I nysølv har jeg ingen tvivl om at den nok skal holde. Jesper

Jamen - det kan du da nok finde ud af. Man kan blive helt bidt af at tegne ting i 3D - det giver et meget bedre indtryk end en 'dum' 2D-tegning. Der er vist heller ikke mange tilbage der længere tegner i 2D, på arbejdet er det omkring 10 år siden vi skiftede.

/Henrik

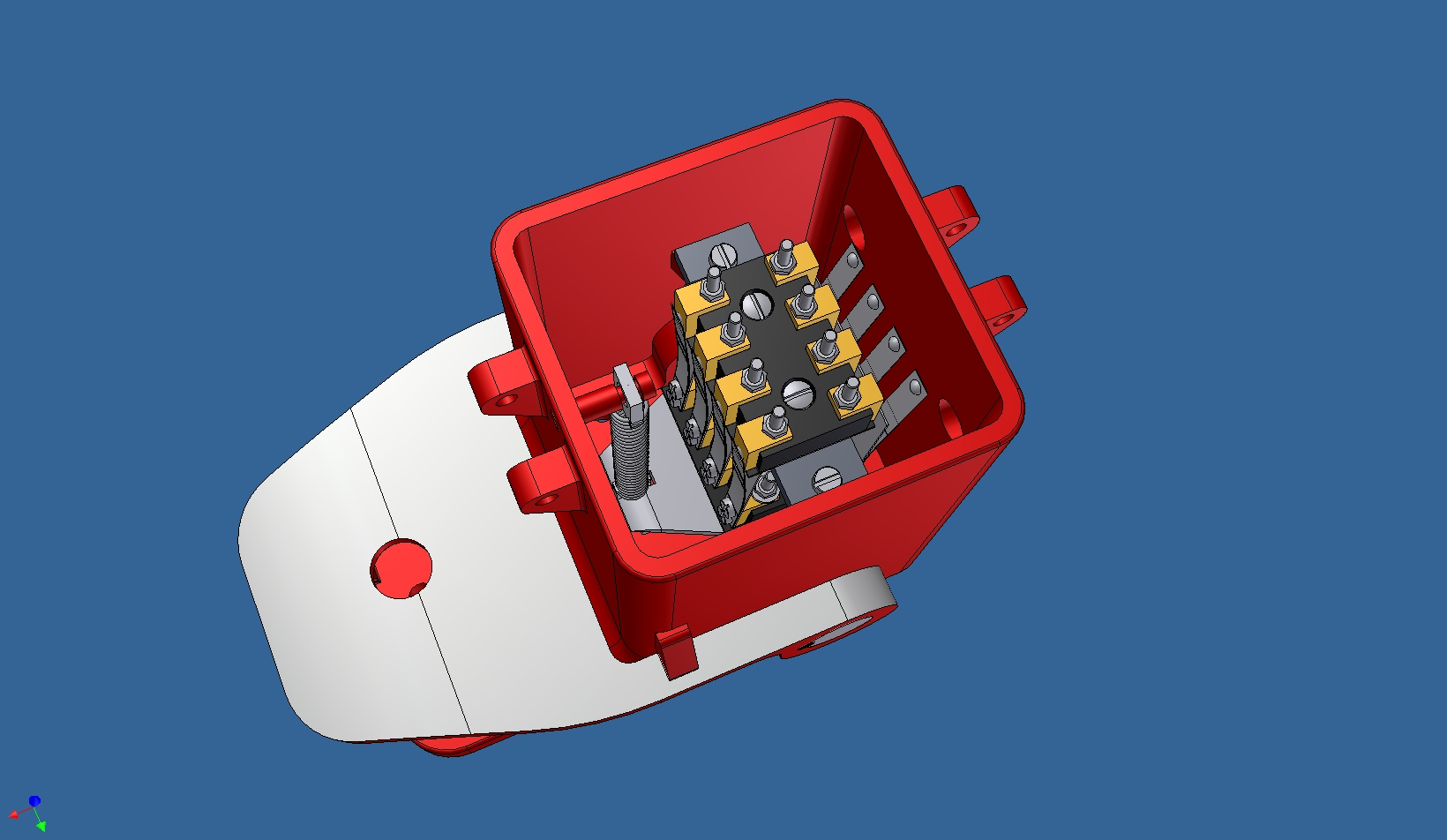

smuto-pedal

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

Det er ikke så svært, når man først får det lært..... Nå, det var vist en børnesang...

Alligevel. Sad og kæmpede de første timer med at finde ud af og få lavet en sketch og ekstrudere den. Ved siden af sad makker, som er lidt en haj til det. Han synes det var underholdende og tegne aliens med tentakler som knurrehår...

Men SW er langt mere brugervenlig end programmet på arb. Det er UG NX6 og kan en milliard funktioner, og koster sikkert lige så meget.

Regner med at få fingre i en låneudgave af SW, og så skal der tegnes fut. Håber lidt på at blive færdig med at tegne stålgitter broen, så jer kan komme en pris på hvad det skal koste at få det printet ud. Der skal nok også bruges nogle timer på at tegne på NR14 i størelse H0, som så sættes på en fræset undervogn, opbygget efter samme princip som "den jyske F'er". Så må vi jo se hvor stabil sådan en print er, og om det egner sig til at lave overdele. Fordelen ved en printet overdel, som er bygget op i lag af f.eks 16µ, er at stortset alt kan komme med, og der er ingen skæmmende støbegrater. Dér hvor støbte modeller af tekniske årsager er nød til at lade noget være masivt, som ikke er det på modellen, behøver jo ikke være masivt i en printet udgave ! Tænk på hvor fint detaljeret en model af et damplokomotiv kan blive i spor0, hvis det bliver printet... mums

Mvh Jesper

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


jkristia

Indlæg: 145

PB

jaaaa SolidWorks - jeg er saa imponeret af det program.

Jeg har haft Student Edition in snart 2 aar nu, men desvaerre udloeber min license om bare 4 dage.

Her er lidt jeg har lavet i SW

http://good-times.webshots.com/album/567984118lDBpUm

Jeg har desvaerre ikke haft tid til at lege med det i lang tid, men derfor er jeg stadig lidt ked af at min license udloeber, for i ny og nae 'fyrre' jeg det stadig op og leger lidt. Man kan blive helt bidt af det.

PS. Foroevrigt, saa har jeg Alibre http://www.alibre.com (kun $99), det er 3D parametric design, men det er bestemt ikke SolidWorks -men det er udemaerket til hobby brug.... men altsaa ... bare SW ville udgive en hobby udgave.

Jesper

__________________

Jesper

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

Så har der været tid til at lave lidt tegnearbejde igen på Solid Works. Har tegnet på undervognen til litra H2, men det tager lidt tid at omregne fra 1:10 plantegningerne. En 15cm drejeskive er også undervejs. Mest af tiden er dog gået til værktøjerne der skal fremstilles på skoleforløbet.

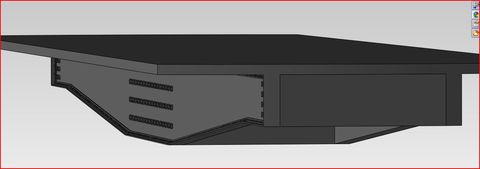

Udklip-15cm_turntable

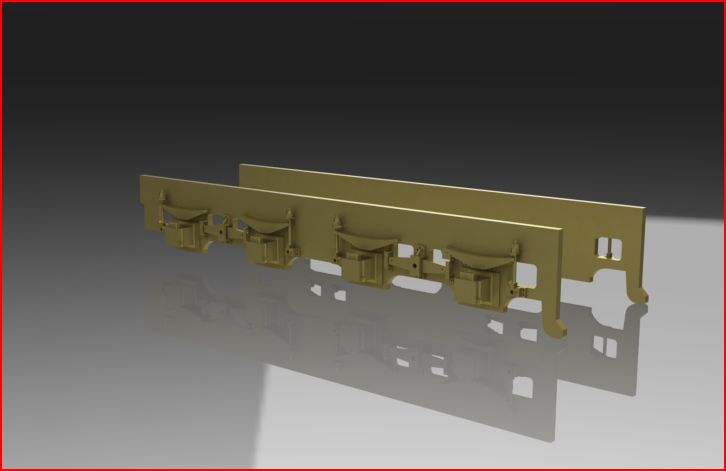

Udklip

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


mylle

skipper/musiker

Indlæg: 411

PB  Hjemmeside

Vi glæder os voldsomt til at se fortsættelsen. Vi er mange der venter os en hel del af dig Smile

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

Hej Mylle, jeg skal gøre et forsøg på at leve op til forventningerne.

Mvh Jesper

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

så blev højre cylinderblok til Nr14 tegnet. Den er dog ikke helt færdig, da der mangler nogle detaljer. Så det venstre blok som det næste.

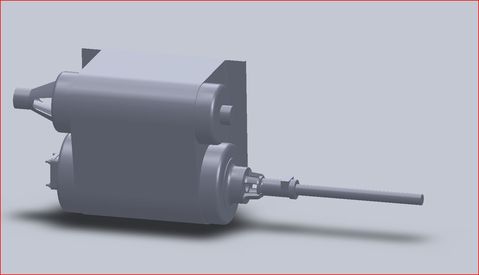

Udklip-cylinderblok OKMJ14

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


mylle

skipper/musiker

Indlæg: 411

PB  Hjemmeside

Hej Jesper Det ser rigtig fint ud. Kan du ikke overbevise Lego om at det er et glimrende afgangsprojekt for din uddannelse??????? Så kunne du jo arbejde fuldtids..... Ik.....

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

Hej Mylle

Kan du overbevise Kjeld om ideen skal jeg med glæde tage en sovepose med på arb.....

Det er iøvrigt skolen der fastsætter hvad der skal laves som svendestykke.

Den viste blok er dog i 1:45, men der bliver også lavet en tegning over maskinen i H0. Det tager bare noget tid. Når det hele er tegnet op i 3D, kan jeg også finde en pris på hvad det vil koste at lave en printet overdel. +-.....

Mvh Jesper

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top


mylle

skipper/musiker

Indlæg: 411

PB  Hjemmeside

Hej Jesper Du knokler bare videre, og vi venter stadig spændt.

Like 0 kan lide
Top


condor-9

Odense C

Indlæg: 281

PB

Halløj

Er der slet ikke noget nyt i denne kategori? Smile

Like 0 kan lide
Top


JGJ67

værktøjsmager

Indlæg: 625

PB

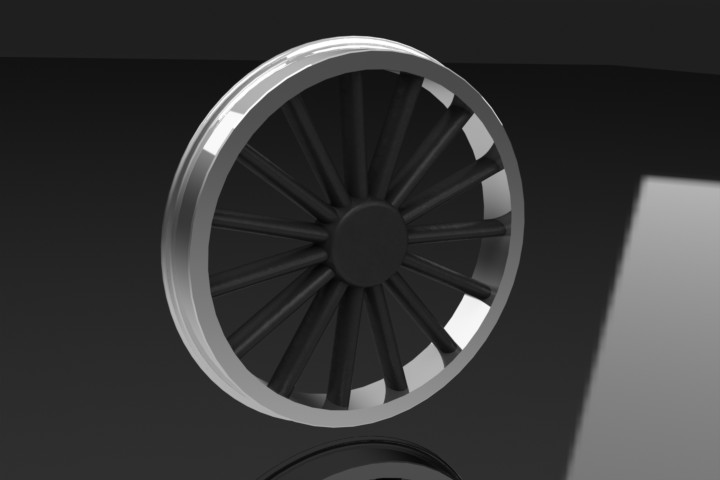

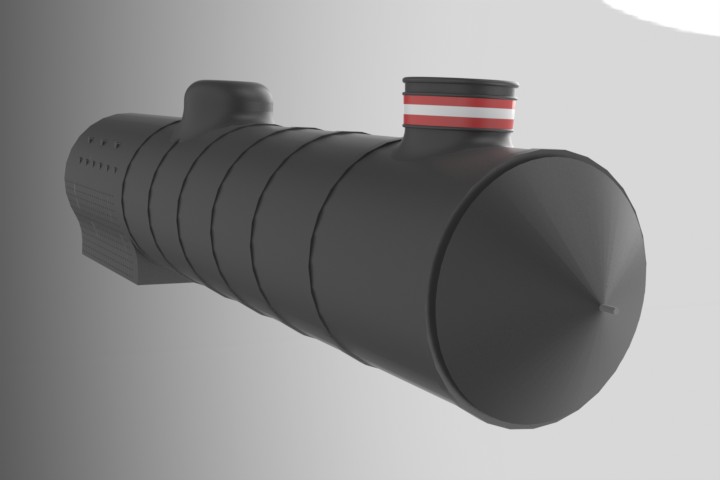

Hej, jo der sker da lidt. Et par billeder af hjul til Nr14 og kedel til DSB Litra H2

1.render hjul

Kedel_Litra_H2-sort

__________________

-Der er en logik i alt, problemet er bare at finde den...

Man bliver kun god til noget, ved at gøre det...

Like 0 kan lide
Top
