dansk signal

hej

jeg har købt de her danske signaler og jeg vil lige høre hvordan man får en dv til at lyse rigtig

når jeg tar og vil laver forbi kørsel forbudt så lyser de 2 i bunden fint nok

men når jeg så vil laver kørsel tilladt skal den lyse lodret så vil jeg tag + fra den i bunden og + fra topen men så vil alle bare lyse da jeg tror at led bare fører strømen igemmen sig

findes der nogen man kan sætte på så strømen ikke kan løbe tilbage

det kan også godt være at jeg ser forkert på det

jeg vil tilslut det en dreje knap så hver punket på knapen var en stillings mulighed på signale

så har tag på

punket 1 + fra de så i vandret

punket 2 + fra de i lodret

alle de 3 ledninger er ført fra signal til en samlemuffe og fra den anden side at den muffe er der tag + til drejeknappen

mit bille er tag fra mit i signal der er har jeg det sammer problem når grøn skal lyse i top og bund så vil de bare lyse begge to helle tiden

men der har jeg brugt

punkt 1 grøn bund

punkt 2 rød

punkt 3 grøn top

punket 4 grøn top + bund

har tag en ledning fra grøn til venstra og en fra højer (er klippe af nu) da en pære gik :oops:

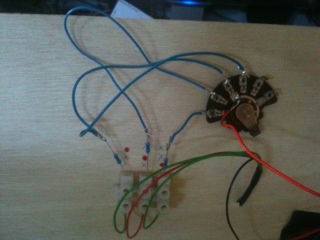

foto3

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"miken" skrev:
findes der nogen man kan sætte på så strømen ikke kan løbe tilbage

Ja, en diode.

Er der en speciel grund til at du ikke bare har fast lys i den ene diode og så skifter mellem de 2 andre med din omskifter?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

når du tænker på dv signale

ja det vil være nemet ikke tænket på det :?

men det går ikke ved et i signal da det er grøn og rød

det det den sammer diode som du hen viste mig til ang spormelling

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"miken" skrev:
men det går ikke ved et i signal da det er grøn og rød
Hvilket signal er det?
"miken" skrev:
det det den sammer diode som du hen viste mig til ang spormelling

Ja.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

i signal der skal man da 2 grøn hvis det er et gemmekørene tog

men jeg hade godt nok ikke tænket over det med dv signal Smile tak

men jeg vil prøve at smide sådan en diode på den ene grøn på mit isignal

venter lige på at posten kommer med min vare

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"miken" skrev:
i signal der skal man da 2 grøn hvis det er et gemmekørene tog

Der er 4 signalaspekter du skal kunen lave:

http://www.lundsten.dk/dk_signaling/si_si/si_si.html#AspectsIndications

Stop: Gul og rød (heraf varianten stop og ryk frem med blikende rød, men den springer jeg over)

Den røde får spænding direkte fra kontakten, den gule gennem en diode (husk at den skal vende rigtigt)

Kør frem med reduceret hastighed: Gul og nederste grøn forsynes gennem hver deres diode.

Kør ind: nederste grønne forsynes gennem en diode.

Kør igennem: nederste grønne forsynes gennem en diode øverste grønne får strøm direkte.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

"moppe" skrev:
"miken" skrev:
i signal der skal man da 2 grøn hvis det er et gemmekørene tog
Der er 4 signalaspekter du skal kunen lave:http://www.lundsten.dk/dk_signaling/si_si/si_si.html#AspectsIndicationsStop: Gul og rød (heraf varianten stop og ryk frem med blikende rød, men den springer jeg over)Den røde får spænding direkte fra kontakten, den gule gennem en diode (husk at den skal vende rigtigt) hvad sker der hvis den ikke gørKør frem med reduceret hastighed: Gul og nederste grøn forsynes gennem hver deres diode.Kør ind: nederste grønne forsynes gennem en diode.Kør igennem: nederste grønne forsynes gennem en diode øverste grønne får strøm direkte.Klaus

du skrive at de skal ha strøm via af en diode

nu skal jeg lige være med en gang

jeg har 12 v der fra skal jeg ha en modstand og så kommer ledningen til led du vil så ha en diode imelle modstan og led hvis ja hvad skal den gøre godt for er det for at strømen ikke skal kun løbe tilbage ???

det signal jeg har som et si signal der har jeg grøn rød grøn med 3 ledninger

og hvis jeg skal ha begge grøn til at lyse så vil du ha den grøn i bunden den skal ha strøm via en diode fra toppen og toppen skal ha fast strøm ???

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

vil lige vise hvad jeg er komme frem til og det virker fint

http://youtu.be/nXU1xDinOq0
