Smart sikring

En lille smart konstruktion til forsyningsspændingen - og med lidt ændring er den vel lige god til DC - jeg bruger den til Digital Mærklin - én "gren" til IB'en og de resterende 3 til lys og andet.

Sikringen er en såkaldt "PTC resetable fuse" - og princippet er vel en "varme/strømfølsom modstand", som ved stigende temperatur (strøm) ganske pludselig forøger sin modstand. Sikringen købes med en "tærskel"-værdi for strømmen på 3 A, som jeg synes er passende til mit anlæg.

Jeg har en "mega"-transformator fra et eller andet militært isenkram og herfra 4 "grene", som hver er sikret med denne konstruktion.

Praksis viser, at

Innocent normal drift - den grønne LED lyser

1) kortslutning

2) sikringen "springer",

3) den røde LED lyser,

4) sikringen vedbliver at være "sprunget" (ikke noget On og med det samme Off igen, som ved gammeldags "bi-metal")

5) kortslutningen fjernes

6) den røde LED slukkes

7) efter 1-15 sekunder resetter sikringen

Cool den grønne LED tændes igen, og man kan "køre" videre.

(UPS - hvorfor kom den smily ?)

De runde sikringsholdere øverst i billedet er fra den oprindelige udgave af forsyningen - FØR PTC-sikringen blev monteret, og har egentlig ingen funktion længere - der er bare sat en plastikpind ind som dummy-sikring.

Ved langvarige kortslutninger bliver PTC-sikringen varm - op til 100-150 grader - så den skal pladseres, så den kan få rigelig luft til kølingen.

Er der noget jeg ikke har taget højde for ?

- kommentarer modtages gerne !

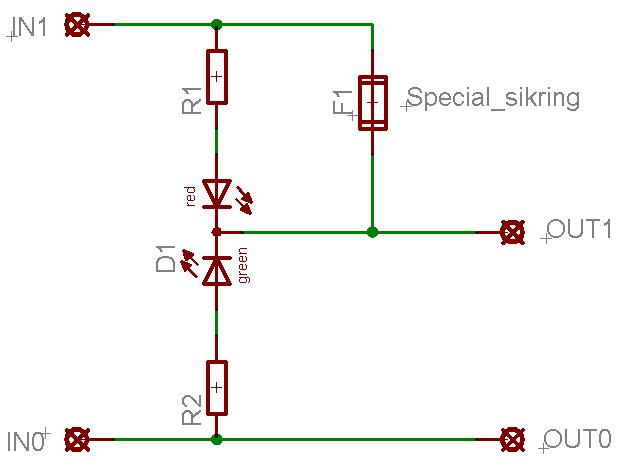

Sikring

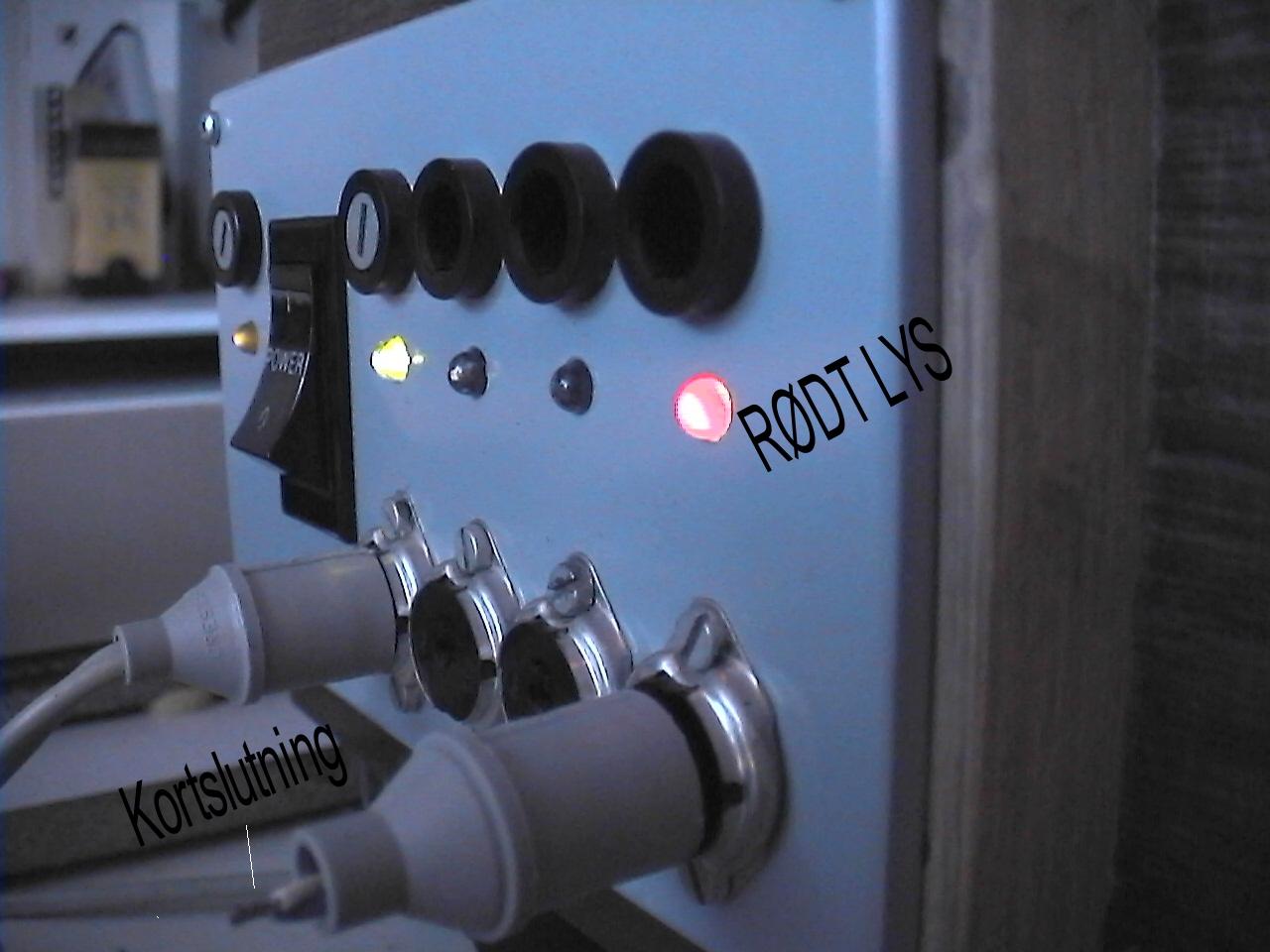

PowerStation (R) med forklaring

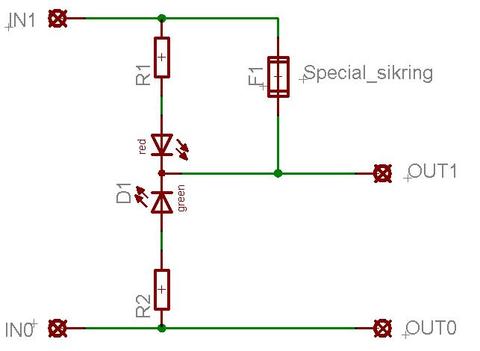

Sikring
