Jeg mangler de fysiske mål for tavle Z 72,2, (og gerne A 74,1 krydsmærker for enkeltspor og flerspor) det vi alle kender som det trekantede skilte med det røde blink ved jernbaneoverskæringer.
På forhånd tak.
Tirsdag d. 23/9/2014 - 10:07 Vist 3.810 gange
Jeg mangler de fysiske mål for tavle Z 72,2, (og gerne A 74,1 krydsmærker for enkeltspor og flerspor) det vi alle kender som det trekantede skilte med det røde blink ved jernbaneoverskæringer.
På forhånd tak.
0 kan lide
je
Egå
Indlæg: 135
Målene for Z72,2 fremgår af Bekendtgørelse 801 §24 stk. 7 i kapitel 5 (en ligesidet trekant med sidelængde 110 cm).
Tværmålet på krydsmærket er 132 cm.
/Jan
h087
togtosse
Græsted
Indlæg: 1.903
Hej

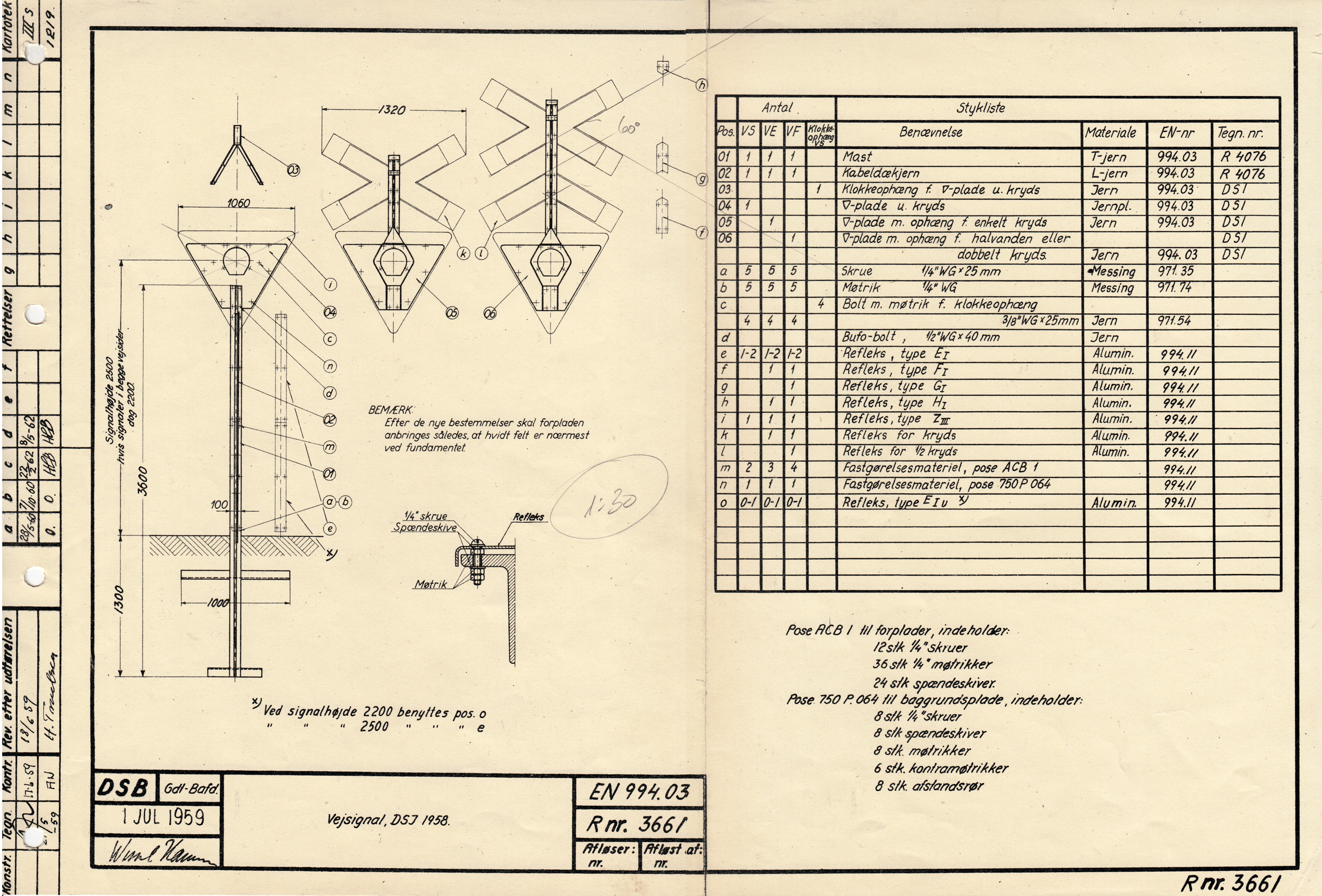

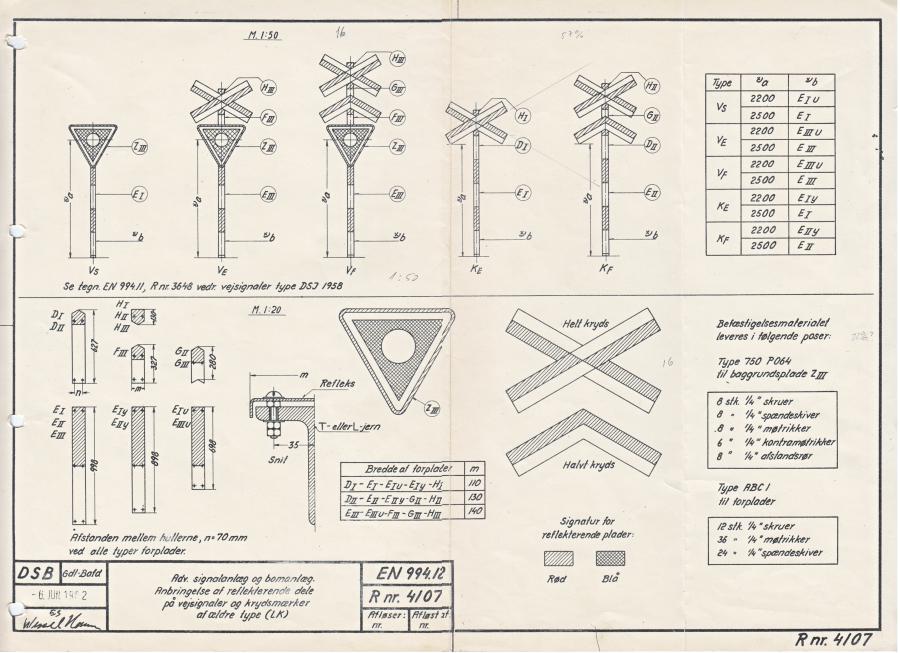

og her lidt tegninger

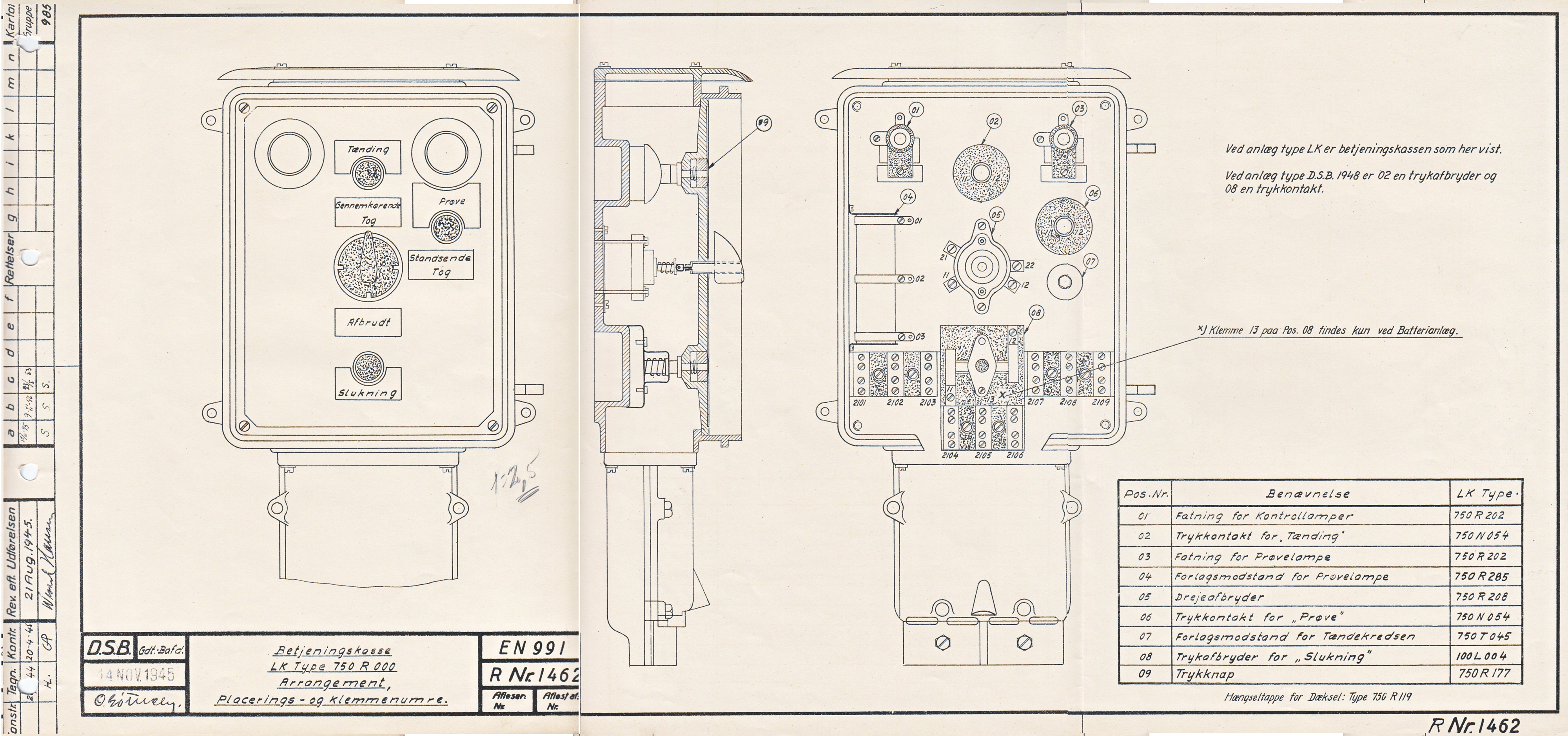

og dette hører vel også til

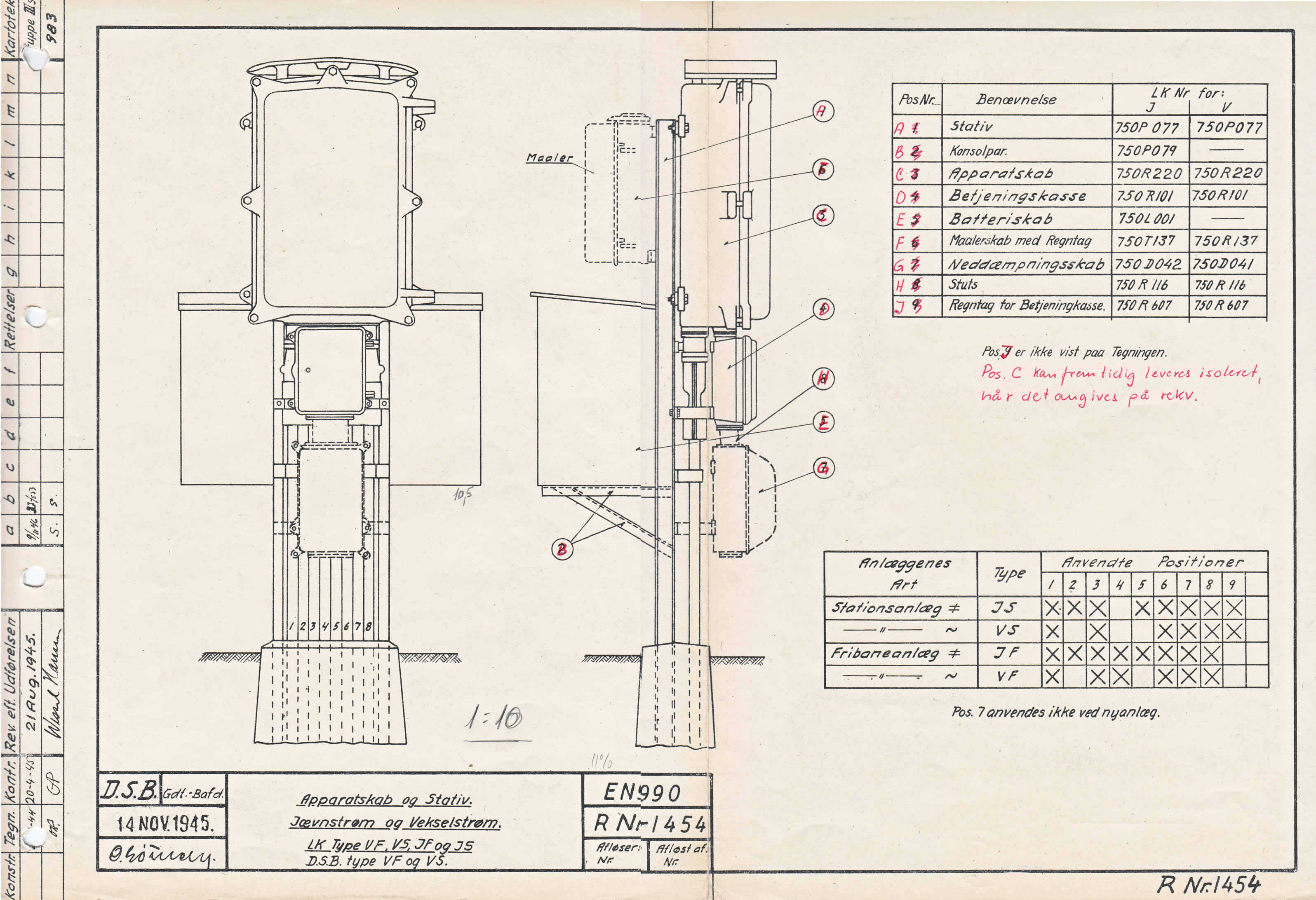

+ denne - så det kan betjenes med rugbrødsmotorer

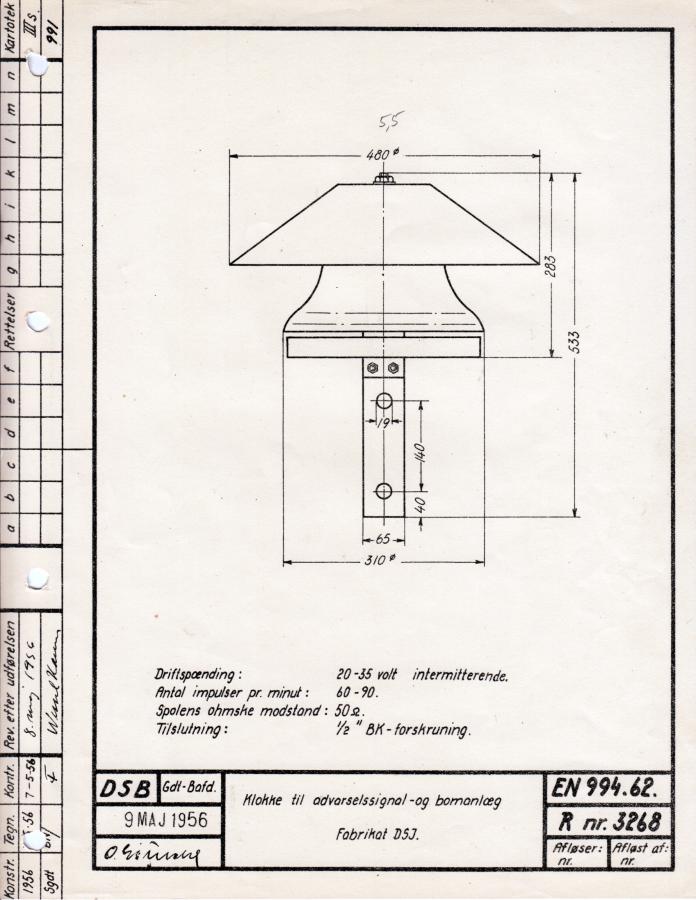

glemte denne
og vedhæftet i PDF og i Tiff
håber det er en hjælp og kan bruges
mvh
henning h087
får lige kigget mapperne igennem i after - for at se om der mere !!
med venlig hilsen
henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk
det vigtigste i at vide - er at vide - hvad man ikke ved
Johnny Bjørn
Elektroniktekniker
Indlæg: 31
Tak skal I have. Det er altid godt med nogle tegninger.
