När jag tog fram etsarken för Svenska dvärgsignaler, så tog jag hänsyn till att de skulle täcka in Nordens signaler, övriga signaler såsom signaltavlor 2-5sken skulle också kunna täckas in.

Därefter så blev det renodlat Svenskt som vägskydd, fristående försignaler har jag inte tittat på hur detta förföll sig i övriga Nordiska länder.

Sen finns det så mycket mer än det jag har tagit fram.

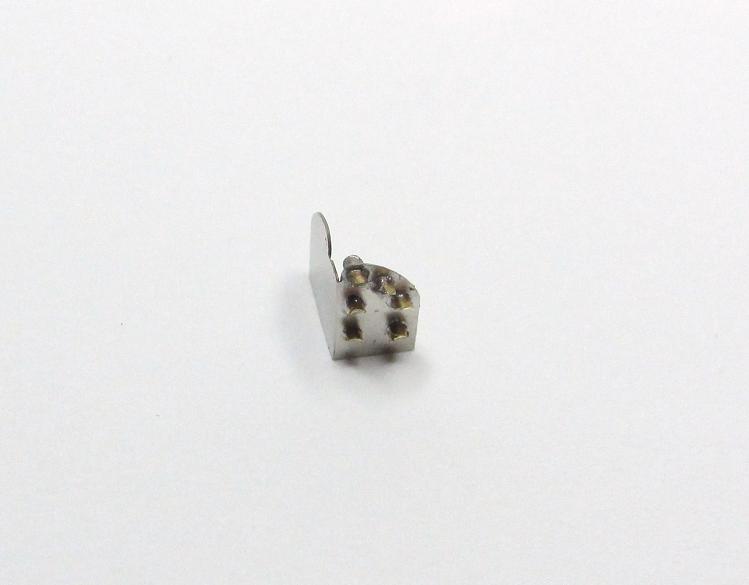

Har vikt två stycken dvärgsignaler 1st-Hdvg 1st-dvg signal, matat dessa provisoriskt med en ljusledare av diametern 0.75mm, men bygger gärna själv i 0.5mm och vulkar denna som ska bli ljuskägla.
Då det kräver 7st ljusledare i en Hdvg signal, och allt vill man ha integrerat.

Har placerat en vit oberoende hur det ser ut för respektive förhållande och land.

Billede





Vänl

Bo



__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Hoppar till Svensk front igen.

Att sätta solskydd på en dvärgsignal i H0 är ett pilligt arbete måste jag säga, men allting går.

Bilden som jag visar, ska ses som att det går att göra dessa dvärgsignaler Svensk som Dansk korrekta.

Billede

Vänl

Bo



__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Billede

Lägger även in en signal med dit lödade solskärmar, samt av Dansk förebild.



Med Vänliga Hälsningar

MJ Signal - Tema

Bo Andersson

www.modellbyggare.se





__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 1 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Billede

Svårt när det är smått att få en bra rättvis bild.



En Dansk DV-signal - N skala.





__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


esben2009

Greve

Indlæg: 280

PB  Blog

Smukt arbejde!

__________________

De bedste toghilsner

Esben + John Larsen

Vi kører Märklin digital CS3+, epoke 4-5-6 materiel og tider vi selv har oplevet, favorittoget er DB ICE2 + SBB krokodillen Ce 6/8

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.680

PB

Utrolig, det er muligt - Ingen tommelfingre her Wink

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

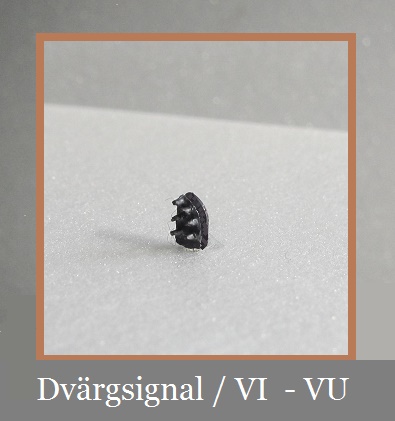

Och det går att bygga  VI,Vu signaler samt PU med en då större bakgrundsplåt som förankras i etsplåten.

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.680

PB

Flot arbejde er det i hvert fald Smile

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Kul att det uppskattas.



Stort tack Smile

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.680

PB

Bestemt

Altid spændende at se andres evner - Giver noget at stræbe efter Smile

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Då har jag kommit till en DSB PU signal, och mycket mer detaljerat i denna skala får jag i mitt fall vara optimalt.

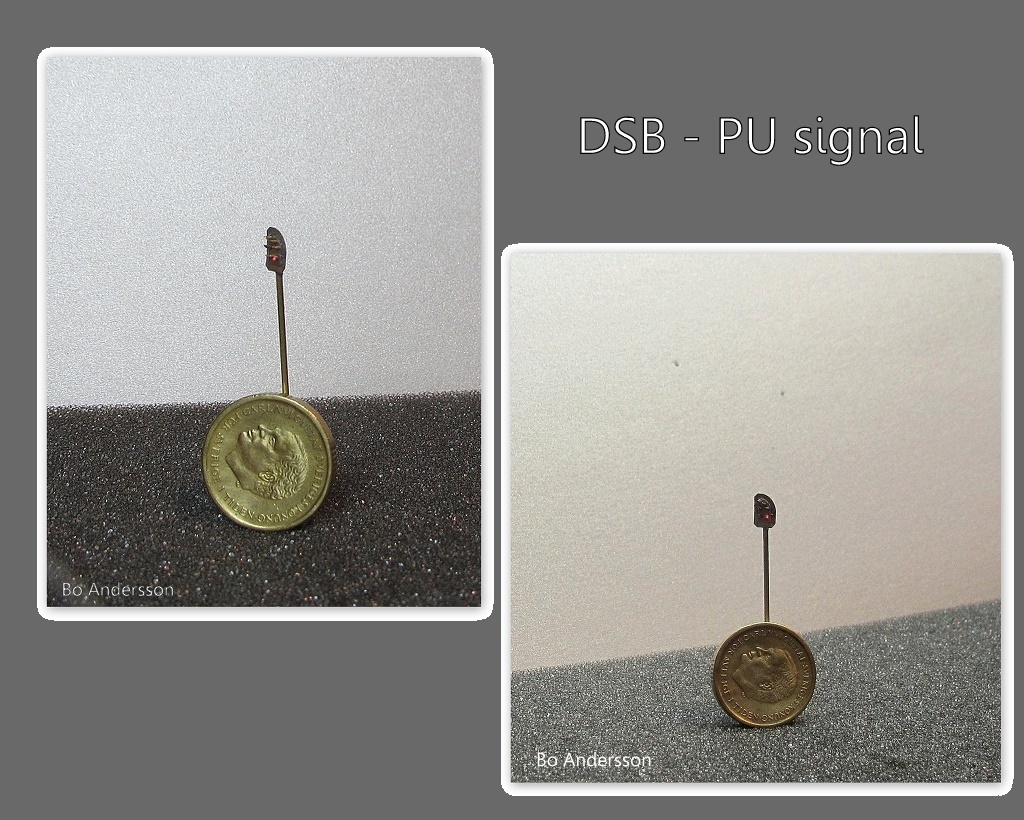

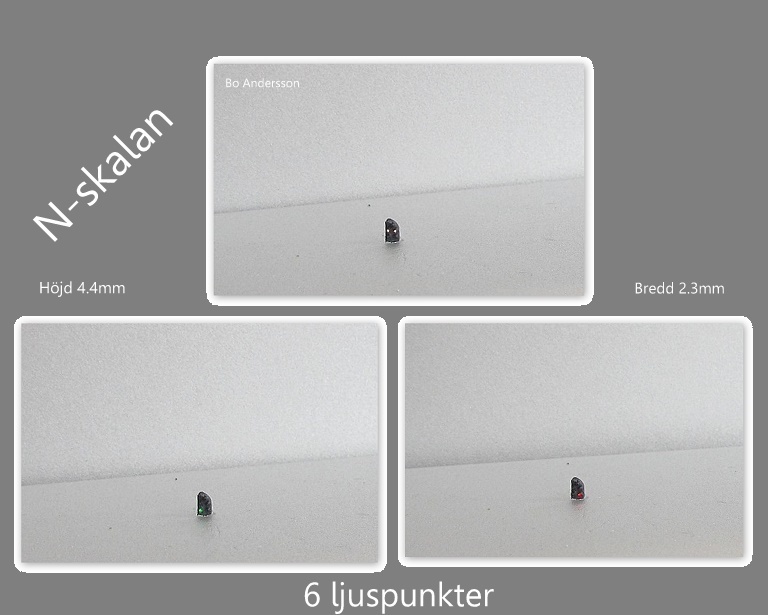

Signalen är i N-skalan som ni kan se mot referens 10kr med diameter 20.5mm.

Har lyckats gå emot det mesta i tålamod och sätta solkepsar på denna lilla enhet, samt stolpe på 1.0mm så det stämmer överens i skalan.Billede

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Kasper100

Indlæg: 47

PB

Du er virkelig dygtig til det. Grade

__________________

Toghilsner fra Kasper Kbh/Østerbro.

Märklin, K-skinner. helst fra ca. 1960-70'erne, tysk og skandinavisk.

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Idag när jag var på besök i Kastrup flygplats, så såg jag en massa PU signaler hängade i en stolpe samt att det inte fanns solkepsar/bländskydd..

Är detta vanligt att det inte finns bländskydd, eller är det möjligen för att det inte påverkas av solljuset.



Tacksam för svar.

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Flemming

Lokomotivfører

Korsør

Indlæg: 269

PB  Blog  Hjemmeside

Bo skrev:

Idag när jag var på besök i Kastrup flygplats, så såg jag en massa PU signaler hängade i en stolpe samt att det inte fanns solkepsar/bländskydd..

Är detta vanligt att det inte finns bländskydd, eller är det möjligen för att det inte påverkas av solljuset.



Tacksam för svar.

Hejsan Bo!

Det er rigtigt at man ikke anvende skærmkant for at modvirke blænding fra en lavtstående sol - blænding forekommer mange steder og man kan være tvunget til at kalde FC op for at blive oplyst om hvad signalet viser! Nogle få steder, bl.a. i Kastrup, er der monteret en hvidmalet bred kant rundt om signalet, det er gjort for at gøre signalet mere synligt i al almindelighed og ikke som værn mod blænding fra sollys.

Trevliga hälsningar

Flemming

__________________

1956, sådanne årgange laves ikke mere

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Tack Flemming.



Lade också märke till som du skriver att på Katsrup flygplats är PU signalen utan en bakgrundsplåt, oavsett så var det kul att vara på plats och insupa hur de verkligen ser ut.

Jag har nu byggt för roandet skull en DV samt en PU samt en PU utan bakgrundsskärm eller VI / VU i N-skalan för att se om detta är möjligt.

Bilder är svårt att ta när rätt ljus inte inte vill vara med.

Har i allafall nått mitt mål, för er som står redo för att bygga signaler till denna skala, att det faktiskt går att utföra Smile om än så pilligt.

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 162

PB

Hej Bo

Meget imponerende. Hvordan lykkes det at lodde på så små dele ? jeg formoder du anvender ultratynde isolerede kobber ledninger.

Mvh. Henrik D.

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Medlem af KMK, Karlemoseparkens Modeljernbane Klub i Ølby ved Køge. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

HEDO skrev:

Hej Bo

Meget imponerende. Hvordan lykkes det at lodde på så små dele ? jeg formoder du anvender ultratynde isolerede kobber ledninger.

Mvh. Henrik D.

Hej Henrik.



Jag använder ljusledare för själva belysningspunkterna, övrigt så lödes allt annat ihop.

Visst är det smått.

DV signalen mäter H 3.2 x B 2.3mm

PU signalen mäter H 4.4 x B 2.3mm med bakgrundsplåt; stolpe 1.0mm.

VI signalen har samma mått som ovan utan bakgrundsplåt





__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Inte helt tydlig som i Live.

Men nu har jag försökt få med mig ljuset.

Det är en liten enhet som piffar upp stationen i den lilla skalan.

Billede



__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Ett sista inlägg som behandlar dessa små enheter 1/160.

Solkepsarna är inte speciellt stora, och en del plock att genomföra på signalbygget.

Billede

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

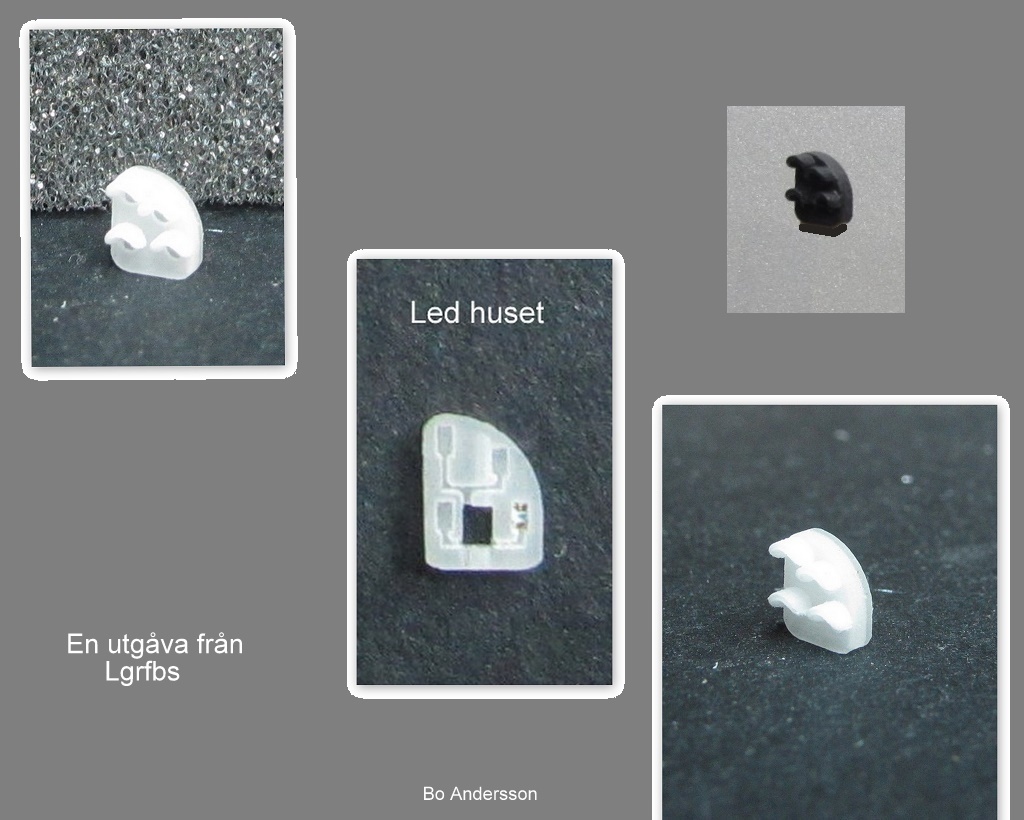

Dvärgsignal av typen JHDD 101 som används i bla i våra nordiska länder, samt i Sverige med möjlighet till högerplacering.

Signalen är 3D printad och ger en fin smäckerhet, och framför allt inte så pilligt som jag har med den typen i etsarket.Visar lite bilder på signalen samt den bit som är till för led installation.

Ledvalet är 0402 varmvit som då är ganska liten, men här har konstruktören tänkt till.

Signalen håller precis den skalriktighet som jag oftast eftersträvar

BilledeDen stora fördelen är att man inte ser den gula kapseln i varje ljusöppning, då denna led har en diskret placering.

Modellen blir en kopia av förebilden.



[IMG]http://i63.tinypic.com/rji4xv.jpg[/IMG]



Jag kommer att bygga ihop ett antal Dvärgsignaler samt en V-signaler som jag kommer att visa i Smalspårsfrämjandets höstträff.



__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Finns det en länk eller underlag med ritningsmått som man kan nå för att ta fram Danska signaler i modell.

Tack på förhand.



Vänligen

Bo Andersson

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 162

PB

Hei Bo

Se link til Litra.dk, hvor flere danske  signaler er beskrevet med funktion.

http://www.litra.dk/userfiles/downloads/Dekoder%20type%20628.pdf

Mvh. Henrik Donby



__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Medlem af KMK, Karlemoseparkens Modeljernbane Klub i Ølby ved Køge. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Ole Vedel

Indlæg: 932

PB  Blog  Hjemmeside

Bo skrev:

Finns det en länk eller underlag med ritningsmått som man kan nå för att ta fram Danska signaler i modell.

Tack på förhand.



Vänligen

Bo Andersson









Hej Bo

Her findes tegninger af signaler, men du skal være tilmeldt for at se dem.



http://rundremisen.dk/forumdisplay.php?fid=47

Mvh. Ole Vedel

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Stort tack för svar.



Ska gå igenom detta.

Finns det några speciella signaler som skulle vara önskvärda i modell.



Vänligen

Bo

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


Bo

Företagare

Malmö Sverige

Indlæg: 264

PB

Billede



Danska signaler kan jag ta fram av ett brett sortiment.

Visar ett collage på Svenska signaler.



Vänligen

Bo



__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan man själv har provat.

Hemsida: http://www.modellbyggare.se/

[img width=255 height=180]http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
