RGB led

Hej!

En RGB LED kan du selv styre de enkelte farver på- og de kan lyse samtidigt. Derved kan du blande dig til den ønskede farve ved at styre strømmen igennem de enkelte dioder.

Gert

æv æv

hade håbe lidt på at den ene gik ud

Jamen du slukker da bare for den/de dioder, du ikke vil have til at lyse. Her er der virkelig mulighed for fuld kontrol med det hele.

Gert

jeg skuller bruge den til en spormelling

så den var grøn når spore var frit når tog kommer skuler den så bliver rød uden jeg skal gøre noget

det kan gøres med en rød led der bare lyser når vogen laver en kortslutning men kun jo være fedt hvis der var grøn når der var frit

Hvad skulle få den til at lyse grønt?

Lyser du rød og grønt på samme tid, vil du får en gullig farve.

Bruger du en transistor og en modstand kan du slukke for det grønne lys.

Klaus

Hej Miken

Som Gert skriver så kan du helt selv styre en RGB led med 4 terminaler, fx denne http://www.highlight-led.de/Leuchtdioden/LED_5mm_mehrfarbig/blinkend/mehrfarbige_LED/10_LEDs_5mm_wasserklar_RGB_4-polig_steuerbar_SET_i87_316.htm

Så du vælger selv om den skal lyse rød, grøn, blå eller en af kombinationerne.

jeg vil sætte fast strøm til grøn

og isoler en skinner på min k skinner så når tog kommer og kortslutter fra den ander skinner vil den røde få strøm fra skinner og midterleder

så når tog er væk vil den være grøn igen

"

Bruger du en transistor og en modstand kan du slukke for det grønne lys.

Klaus"

klaus hvordan vil du laver det og hvor stor skal de være

skal de bare sættes på + til den grøne

miken: kan laves relativt nemt, en flerfarvet led (f.eks. en rbg eller rød/hvid) har nemlig samme antal ben som antal farver + et ekstra (mener at det er en minus og en plus pr. farve) ; så mangler bare lidt elektronik til styring.

Til din spormelding kunne dette være et skifterelæ der i "hvilestilling" dvs. frit spor giver strøm til grøn, og så skifter til strøm til rød når det aktiveres af kortslutningen. De præcise detaljer med de rette stumper og diagram kan jeg ikke give dig, (har ikke så meget forstand på elektronik, kun de grundlæggende principper) men det er sikkert andre der kan.

Først skal du fortælle en del mere:

Kører du digitalt?

Har du fundet den diode du vil bruge?

Skal det være rød/grøn?

Klaus

ang grøn ja rigtig nok findes der ikke en lille billig dims som mår får strøm at den vil tag + fra den grøne som et relæg gider bar ikke gi en fandens masse pengen for dem da jeg skal bruge en go del af dem

skal bruges til min nye station som vil bliver bygger på 6 moduler efter fremo/3modul.dk

så ja til digital

diode regner med at jeg vil bruge

http://viewitem.eim.ebay.dk/50PC-5mm-Manual-Control-DIFFUSED-RGB-LED-Com...

2 kr stykke

ja så grøn ved frit spor og rød vil tog i spore

har set det her men fatter det ikke

http://www.modelbaneeuropa.hadsten.dk/moppe/besat.html

Det har du heller ikke noget at bruge til....

Klaus

det er k skinne ang + vil jeg tag den fra midterleder - fra skinnen

Du har ikke plus på midterlederen, men digital vekselspænding.

Det vil sige at du skal have en form for ensretning for at lyset i dioden ikek skal flimre med digitalfrekvensen og at du ikek snder for høj spænding ind "baglæs" i dioderne.

Er det med i "overenskomsten" på 3-modul at du bruger kørerspænding til at drive pulte?

Klaus

nej

men da min nye station har sin ejen booster har det ikke noget at gøre med resten af det opstille anlæg så der for intet problem

men ellers må man ikke

det begynder at lyde som en støre omgang

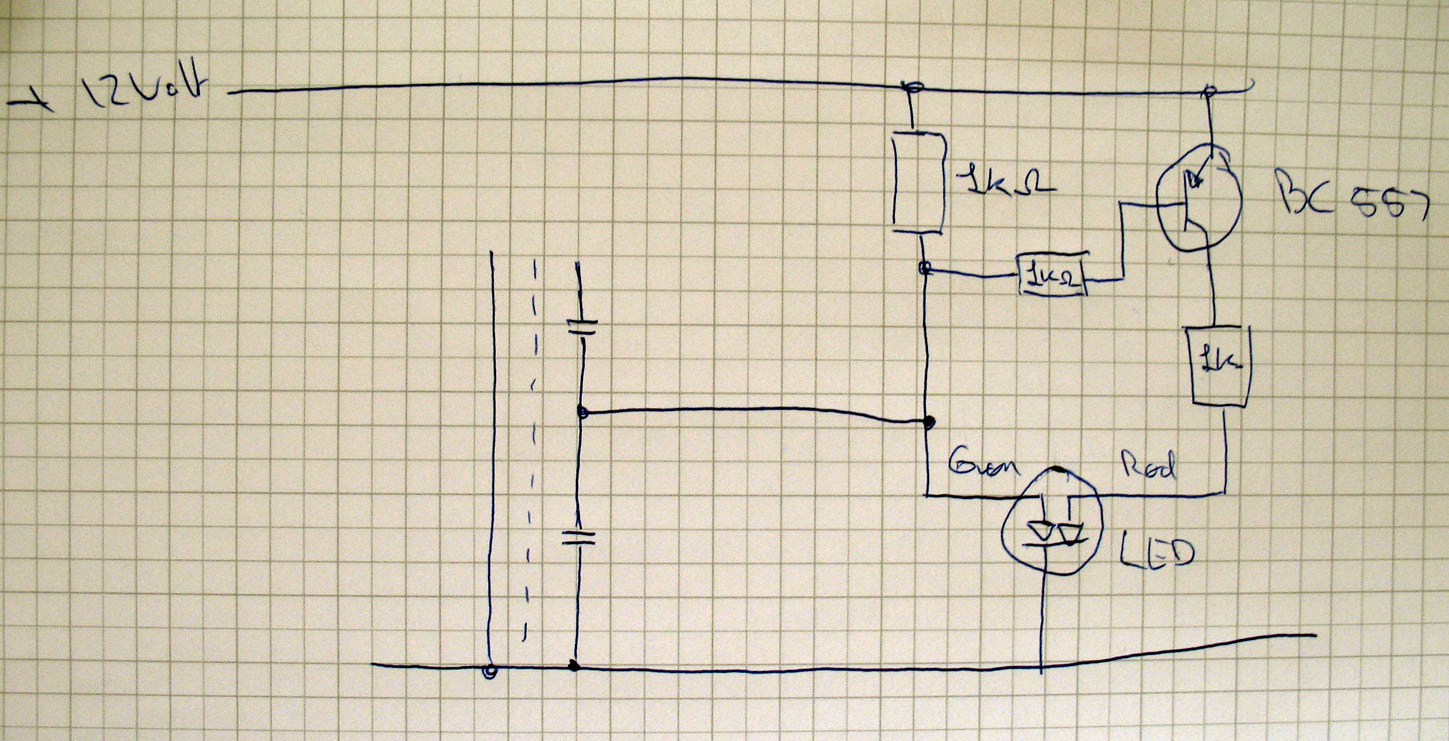

Næh, du finder en stabil DC forsyning og bruger den til lyset - det gør det hele meget lettere. Minus fra forsyningen sætter du så til yderskinnerne og ellers følger vedhæftede diagram

Klaus

okay

skal lige se om jeg har forstå det

hvad er bc 557 er det en transistor

men jeg tar - fra min strømforsyning og sætter på min skinne og til minus på led

så skal jeg tag + og sæt en modstan 1k og derefter ??

og + til en transistor og så en 1k til plus på led rød og det sammer til den grøne

forstå ikke hvordan det skal få led til at lyse de + og - ikke mødes som jeg ser det i mit hoved med at læse sådan en tejning har jeg aldrig kun finde udaf

Arrrh Klaus. Det er vist en ommer. Den røde vil lyse konstant da den grønne lysdiode vil hindre spændingen i at stige ret mange volt, så transistoren vil aldrig kunne slukke.

Korrekt, der mangler 2 dioder.

Klaus

Så sæt en simpel diode til at lyse ved sporbesatmelding og glem det grønne lys.

Der er ingen grund til at gøre det besværligt for sig selv, når man bygget modeltog.

Klaus

rigtig nok ellers må jeg ha nogen af de klove hoveder til at kikke for det arb du har lave

de kan sikkert forklare mig det )

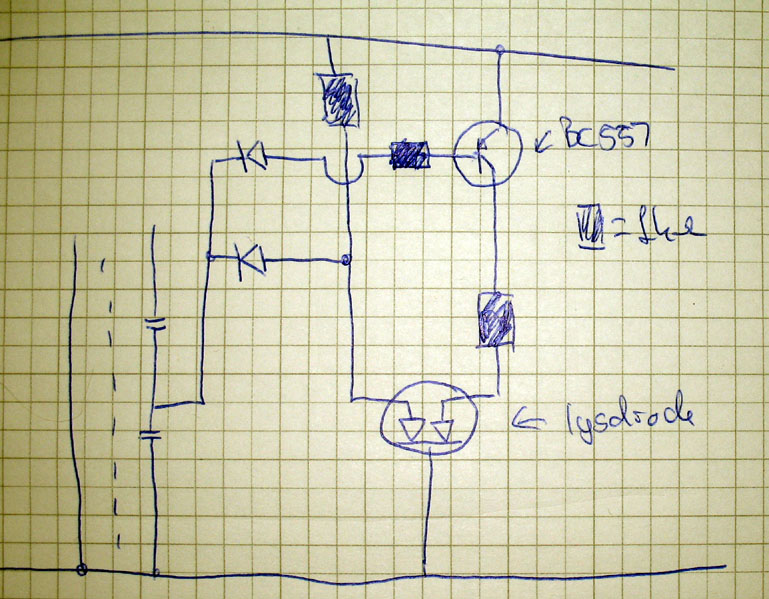

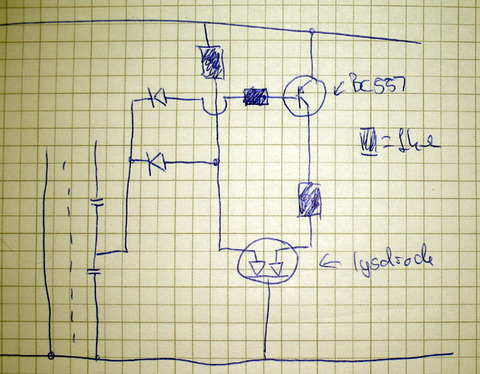

Vi tager lige den modificerede version:

Den grønne diode lyser hele tiden, indtil den "kortsluttes" af toget i sporet (gennem dioden).

Den røde diode tændes for via BC 557 transistoren. Transistoren styres, gennem modstand og diode, af sporbesatmeldingen.

Forslag til komponenter:

Modstand = 1 kohm

Diode = 1n4148

transistor = BC 557

Klaus

tak

er det rigtig det her for sådan ser jeg det :?

Nej, du mangler de to dioder.

Ringen/markeringen skal være til venstre på dioden, hvis tingene skal passe med din tegning.

dioder er de grøn / rød mærker

hvad mener du

Ringen/markeringen skal være til venstre på dioden, hvis tingene skal passe med din tegning.

Hej

Normalt fremgår det af databladet over dioden, hvilke ben der er hvad - og hvordan man identificerer de enkelte ben.

Gert

Det er ikke lysdioderne, jeg henviser til. Det er de to dioder, der skal have fat i midterlederen på skinnen, se på Moppes tegning, hvor der er vist to komponenter, der består af en trekant med en streg foran.

okay men nu fårstå jeg ikke der skal jo ikke være 4 led på der skal bare være en der kan skifte farve

kan godt se hans 3 kant men viste ikke hvad det var

Det er "ganske" almindelige dioder. Ikke alle dioder er lysdioder - eller LEDs. Du skal have fat i en diode, der hedder 1N4148 eller lign. som denne:

http://www.vejle-rc.dk/web-shop.asp?showItem=1725

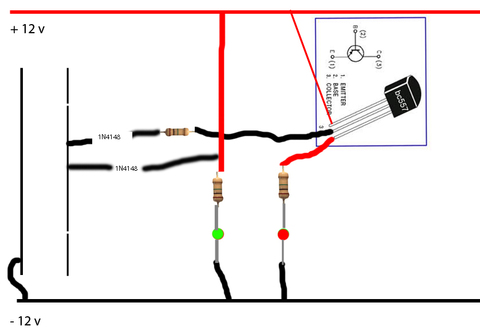

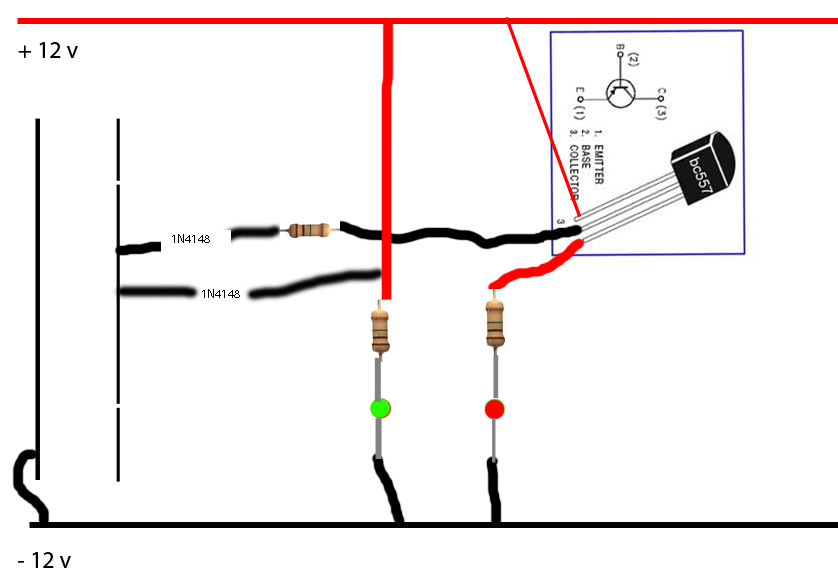

okay så bliver det sådan her

Du skal lige vendetransistoren om, så emitteren vender mod plus

Klaus

okay det husker jeg men mangen tak for jeres hjælp alle sammen

Så vidt jeg kan se på de billeder af rigtige sportavler jeg har fundet, så lyser der blot en gul lampe, når sporet er besat.

Så det er enten slukket eller gult. Og det ville være en mere simpel løsning.

Mvh. Per

helt klart men vil e feder ud hvis der er grøn når der er frit og rød når der er tog så kan alle finde udaf det

og med hjælp fra moppe skuller det virker

Hej

Jeg kan altså ikke få kredsløbet til at virke!!!!

Den røde lysdiode lyser hele tiden, den grønne slukker perfekt når sporet er besat, så hvad gør jeg galt? :?:

"futlgb" skrev:

HejJeg kan altså ikke få kredsløbet til at virke!!!! Den røde lysdiode lyser hele tiden, den grønne slukker perfekt når sporet er besat, så hvad gør jeg galt? :?:

du har vent den transister har vent den forkert på mit billed

Det troede jeg også, så den vendte jeg, men så virkede den røde diode slet ikke (og den grønne slukkede som den skulle )

Nu bruger jeg nogle erstatnings transitore (som ifølge databladet burde være gode nok :?: ) Kan det være fejlen..... :oops:

det ved jeg faktisk ikke det er der nok en af de ander der ved

Hvilken transistor er det du bruger?

Har du husket dioderne?

Klaus

Er der nogen, der kan få kredsløbet til at virke?

Nu virker det, de rigtige komponeter gør underværker :oops:

Hej dygtige fut venner

Kunne man udvide kredsløbet med infrarødt styring af lysdioderne?

Så når sporet er tomt (de infrarøde ting er ikke brudt) lyser dioden grønt og når sporet er besat af et tog (de infrarøde ting er brudt) lyser den røde!

For så kan vi 2-spor futter også være med :idea:

Hej!

Jeg forder at det er sigmnaler du vil styre. Det kan du selvfølgelig på helt normal vis med dine normale spor-besat detektorer. De kan så være baseret optisk, mekanisk, Lissy eller andre metoder. Ligesom du ellers ville styre et normalt signal.

Gert

Der er næpep ret mange 2-spors folk der overhovedet overvejer at strø sit anlæg til med infrarøde dioder der skyder på kryds og tværs, når nu det er så let som det er at lave en sporbesatmelder.

http://moppe.dk/besat.html

Klaus

Den er rigtig god med strømforbrugere (lokomotiver og slutlys), men jeg tænkte, at ved f.eks et skjult spor (banegård) kan der stå en vogn eller andet der blokere sporet, kunne infrarød lysdioder og modtagere være en måde til at se om sporet er besat...

Hej Klaus

Lige et par spørgsmål til dit diagram (det er ca 38 år siden, jeg sammeloddede mit seneste Jostykit sæt) :

1. Optokobleren (4N33 ?), er det bare en 4-benet sort klods ?

2. Ku' du lokkes til, at lave et nyt diagram med 470 + 22 Ohm setup'et ?

3. Vil det smarteste være, at få fat på et af de printkort med gennemgående lige baner, eller er dem med isolerede punkter bedst ?

4 Kan der ske noget uhensigtsmæssigt, hvis et hjulsæt danner kontakt imellem 2 "overvågnings-områder" ? Jeg tænker her på en skjult banegård, hvor alle spor er delt op i 3 sektioner : Ej sporfri, Sporfri og Ej sporfri .

"futlgb" skrev:

Den er rigtig god med strømforbrugere (lokomotiver og slutlys), men jeg tænkte, at ved f.eks et skjult spor (banegård) kan der stå en vogn eller andet der blokere sporet, kunne infrarød lysdioder og modtagere være en måde til at se om sporet er besat...

Enkelte vogne er ej heller noget problem, da man smører grafitlak hen over isloleringen på hjulakslerne.

Det har virket ganske fint i godt og vel 15 år på "min" bane.

Klaus

De blokke du ikke har sporbestamelder på, strømføder du gennem et sæt dioder, på samme vis som dem der sidder i sporbesatmelderen.

Klaus
