Litra MT (II) som 3D print i skala N

Hej
Jeg har kastet mig ud i at lave Litra MT (2) som 3D model i skala N.
Jeg er nu kommet så langt at jeg skal bruge de rigtige mål altså en tegning af dyret.
Jeg har surfet hid og did, kan ikke lige finde tegninger.
Er der mon herinde nogen, som kan guide mig til en tegning af Litra MT?
/JHK

PS: Her er hvor jeg er nået til indtil videre ... jo der er noget vej endnu  Wink
Billede

__________________

/JHK

Like 1 kan lide
Top


Skott

Ingeniør

Indlæg: 1.663

PB

Den er ellers allerede til at få som 3D-printet model i skala N: Shapeways MT i N - og der er flere flotte modeller fra samme herre samme sted.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Jo den har jeg da også siddet og savlet over et par gange, flotte ting han laver, men jeg havde bare bemærket

DSB MT 2 N scale, Not For Sale

så jeg tænkte det vil jeg bare respektere.

Efterfølgende har jeg så siddet og hygget mig med at læse nogle af moller62's 3D indslag og jeg havde lige en FLEISCHMANN BR212 i "skuffen" så jeg tænkte det er da den jeg starter med at lave til en MT Smile .

 Mvh JHK

__________________

/JHK

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.663

PB

Det kan man da kalde et godt argument Smile

jo, jeg så godt den lille notits, men kontaktede man ham, kunne I måske finde ud af noget?

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 424

PB  Blog

Skott skrev:

Det kan man da kalde et godt argument Smile

jo, jeg så godt den lille notits, men kontaktede man ham, kunne I måske finde ud af noget?

Flere af hans andre modeller, bla. en litra F i spor N, er til salg, så det er sikkert ikke uden grund at den ikke er til salg.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1912. DSB epoke 3.

Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985.

Råstoftransporter via jernbanen. Yngste deltager i Peters garage.

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Så lykkes det!

Jeg fandt en nogenlunde ok tegning (xy-plan) på  http://brammingmodelbane.dk. Denne tegning er der mål på men kvaliteten er ikke den super bedste, jeg er f.eks nød til at dreje den 0.15° for at x og y akserne ligger rigtigt.

Min utålmodighed har så fået mig til at investere i bogen Motormateriellet fra Frichs og Scandia 1932-1978 (motor materiel 7). Her kunne jeg scanne de andre 2 planer (xz og yz).

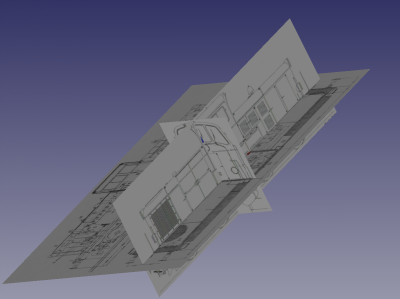

Herefter har jeg så skaleret osv. Her er så min mit udgangspunkt.

Billede

 Så nu er jeg faktisk rigtig klar Smile

__________________

/JHK

Like 0 kan lide
Top


cfrost

Indlæg: 253

PB  Hjemmeside

Ja, det er rigtigt fine tegninger  Tongue

__________________

Med venlig hilsen

Claus Frost
Skovbo Jernbane-arkiv

Like 0 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 657

PB

Hej JHK,

MX1024 skrev:

Jo den har jeg da også siddet og savlet over et par gange, flotte ting han laver, men jeg havde bare bemærket

DSB MT 2 N scale, Not For Sale

så jeg tænkte det vil jeg bare respektere.

Efterfølgende har jeg så siddet og hygget mig med at læse nogle af moller62's 3D indslag og jeg havde lige en FLEISCHMANN BR212 i "skuffen" så jeg tænkte det er da den jeg starter med at lave til en MT Smile .

 Mvh JHK

Jeg har i flere omgange skrevet sammen med Benny der står bag bla. den MT du linker til - han er altså helt fin at snakke med og ville sikkert kunne overtales til at sætte sin MT til salg? Så vidt jeg har kunnet læse mig til i en spor-N Facebook gruppe handler det mest om at hans koncept til motorisering ikke er helt på plads - men der er jo ingen der siger at han ikke vil gøre den undtagelse at sælge til dig?

Jeg sender dig lige hans email adresse og facebook-koordinater i en privat besked. Smile

Mvh,

Peter



__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

cfrost skrev:

Ja, det er rigtigt fine tegninger  Tongue

Jeps, og det er bare så meget nemmere med gode tegninger, top dollar Smile



__________________

/JHK

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Progress ...

Billede

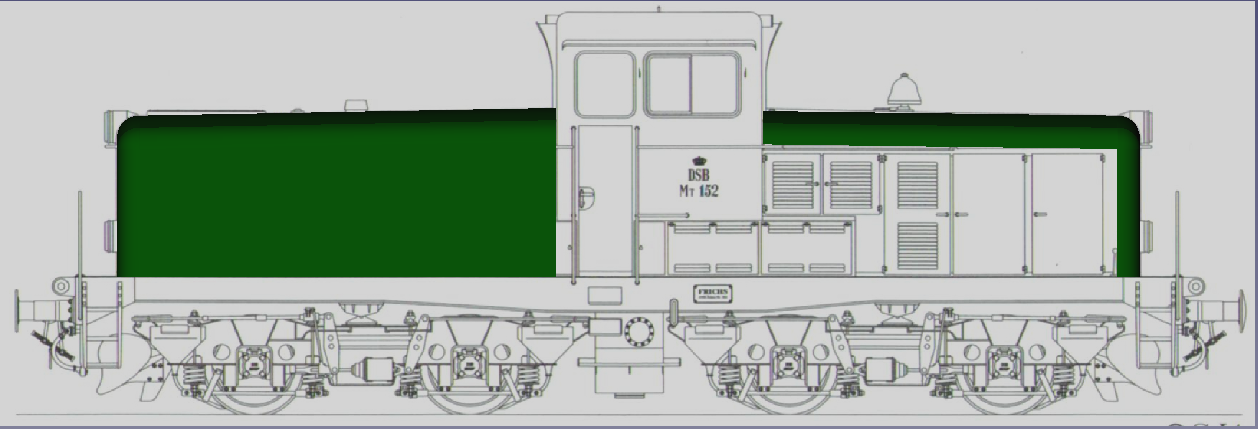

Med lidt grøn farve på, forventningens glæde er nu den største Wink

Billede

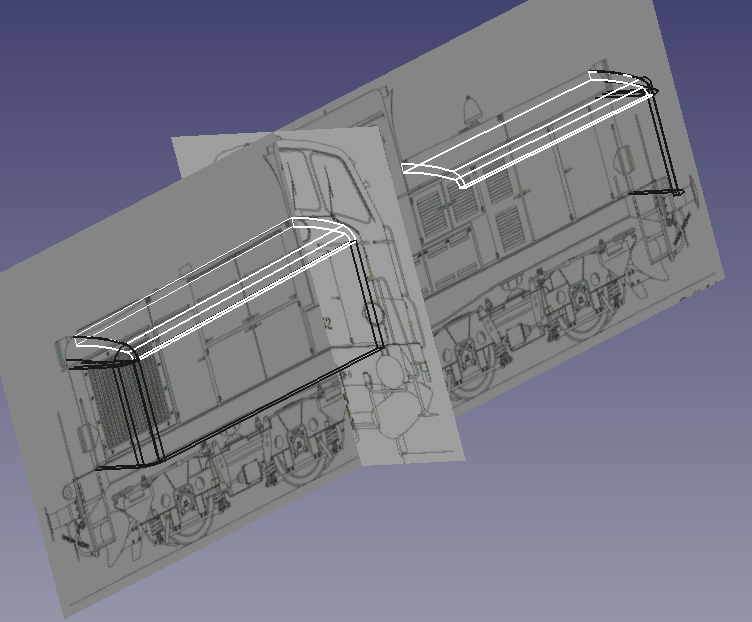

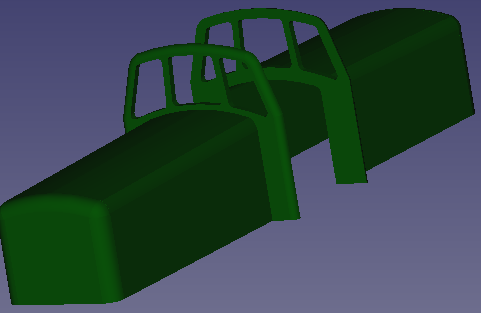

De "rå" streger, det der virkelig kostede tid her var fronten som mødes afrundet med siderne og afrundet med den buede top som så i øvrigt hæver sig opad ind mod førerhuset ... den var hård.

Billede Billede

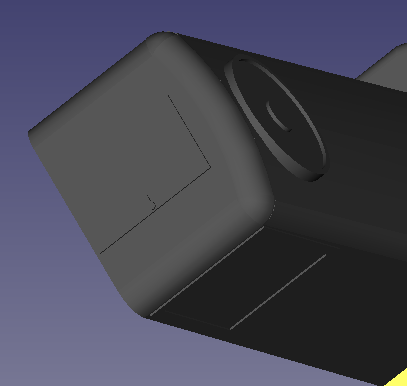

 Vinduerne er nu kommet på.

Jeg kæmper pt. med at få "kasketten" på førerhuset ... problemet er at slutmaterialet ikke tilader ultra fine detaljer, altså når vi arbejder i N, så jeg kommer nok til at lave et  kompromis i forhold til "sandheden".

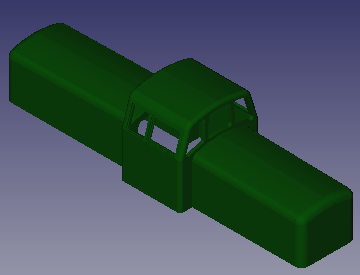

Billede

Men nu ligner førerhuset da noget.

__________________

/JHK

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.663

PB

Flot arbejde. Bliver spændende at følge Smile

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Skott skrev:

Flot arbejde. Bliver spændende at følge Smile

Tak, for rosen.



__________________

/JHK

Like 0 kan lide
Top


moller62

bagsværd

Indlæg: 149

PB  Blog

Hvordan går det med MT'en?

Jeg hørte i din pm at du bruger Freecad.

Jeg har besluttet også at prøve Freecad.

Er en tutorial du kan anbefale?

Hvilken workbench bruger du?

Part -PartDesign - Architectual design?

mvh

Søren



Like 0 kan lide
Top


Søhave

Animator/illustrator

Indlæg: 2

PB

Benny her :-)

Det er mig som har lavet omtalte stilstående Mt projekt, Mit problem var at jeg manglede vægt da 3d printematerialet Frosted ultra detail er meget let.

Jeg gik i gang med at ændre designet til at være lavet i messing hvilket er en del dyre at printe men burde løse vægtproblemerne.

Mit design var baseret på Bandai's chassis da dette var forholdsvis billigt og kompakt.



Hvilket program bruger du, hvis du har lyst må du godt overtege mit projekt, Efter at havde brugt en del tid og penge på at korregere projektet satte jeg det på stand-by.

Hvilken undervogn har du egentligt tænkt at bruge?



Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Hej

Intro (en del forsinket): Som så mange andre herinde, efter 30-40 års fravær fra modeltog-verdenen ramte "lynet" mig så i 2012 som 46 årig. Jeg statede med at surfe rundt for få opsamlet alt det nye som er kommet til.

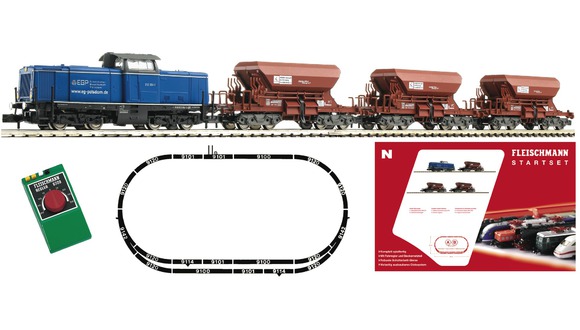

Købte et startsæt i skala N Billede.
Fik kæmpet med at digitalisere loko. Hul igennem til loko med SPROG DCC. Nu kom jeg så til at købe en masse rullende materiel ... uha dyr hobby Wink. Flere digitaliseringer. Sporplaner med XTrkCad .
Havde fra starten "Dansk DSB Epoke III" (op til design farverne) i tankerne og tænkte at måske den der BR212 med lidt god vilje og lidt fingerfærdighed kunne gøres til en MT'er.
Sad i sommers og hyggede mig med at læse nogle af moller62's 3D indlæg. Jamen hovsa hvis nu fingerfærdighed udskiftes med 3D, BR212 laves til en MT via 3D.
Så i august efter 3D SW scanning faldt valget på FreeCAD. Rigtig rigtig rigtig mange timer senere kunne jeg få FreeCAD til at lystre Wink. Min oplevelse mht FreeCAD, er at evner som tålmodighed og stædighed er yderst vigtigte Wink
Så jeg er novice i dette 3D puslespil, denne MT forvandling er mit første og den bliver bygget med min BR212 som undervogn. Planerne er selvfølgelig mange og kæmpe store, men som hobby er der ingen snærende deadline's.
Den største udfordring pt. er at jeg er familliefar og derfor er det tid som er den knappe resource.

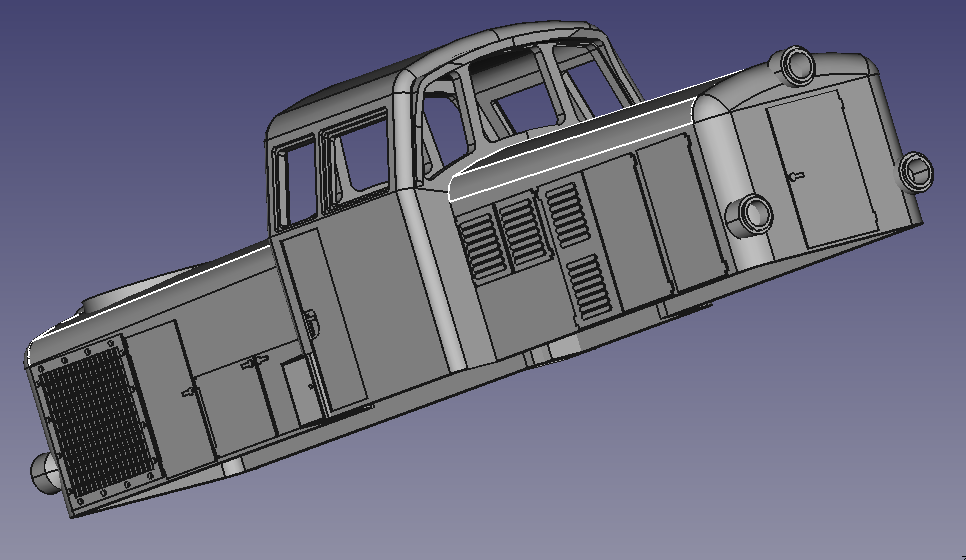

Progress:
Billede
Detalje arbejdet har trukket lidt ud, har siden sidst været en del iterationer igennem, det handler om at "mig" og shapeway/Frosted ultra detail lige skal lære hinanden at kende mht. detalje begrænsninger.



__________________

/JHK

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

moller62 skrev:

Hvordan går det med MT'en?

Jeg hørte i din pm at du bruger Freecad.

Jeg har besluttet også at prøve Freecad.

Er en tutorial du kan anbefale?

Hvilken workbench bruger du?

Part -PartDesign - Architectual design?

mvh

Søren

Hej Søren
Workbench betragter jeg som forskellige redskaber til forskellige situationer/opgaver.
For mig har følgende været typiske scenarioer:

  • Workbench-Image: til at få indscannede rå-tegninger på plads.
  • Workbench-Sketcher: til at få tegnet de 2D streger som skal 3D-fiseres, her er det vigtigt at have styr på sine constraints.
  • Workbench-PartDesign: til at få sine sketch over i 3D og lidt andet manipulation af sketch'ene.
  • Workbench-Part: her er vi fuldt i 3D, f.eks mirror af et 3D Sketch/Partdesign.



__________________

/JHK

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Søhave skrev:

Benny her :-)

Det er mig som har lavet omtalte stilstående Mt projekt, Mit problem var at jeg manglede vægt da 3d printematerialet Frosted ultra detail er meget let.

Jeg gik i gang med at ændre designet til at være lavet i messing hvilket er en del dyre at printe men burde løse vægtproblemerne.

Mit design var baseret på Bandai's chassis da dette var forholdsvis billigt og kompakt.



Hvilket program bruger du, hvis du har lyst må du godt overtege mit projekt, Efter at havde brugt en del tid og penge på at korregere projektet satte jeg det på stand-by.

Hvilken undervogn har du egentligt tænkt at bruge?


Hej Benny
Tusinde tak for tilbuddet, ved ikke rigtig hvad jeg skal svare. Jeg har en masse spg om detaljer som dit arbejde/erfaring nok kan svare på så et kig ind i maskin-rummet hos en der har lavet 3D før ville være dejligt.
Jeg anvender FreeCAD, undervognen bliver en BR232.

__________________

/JHK

Like 0 kan lide
Top


condor-9

Odense C

Indlæg: 281

PB

Må jeg anbefale at prøve og kigge i retning mod http://i.materialise.com/materials/polyamide. De printer i nogle materialer som jeg umiddelbart synes ser bedre ud end det man får printet i hos shapeways.



Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

condor-9 skrev:

Må jeg anbefale at prøve og kigge i retning mod http://i.materialise.com/materials/polyamide. De printer i nogle materialer som jeg umiddelbart synes ser bedre ud end det man får printet i hos shapeways.

Tak for vinket, men så vidt jeg kan se er der ikke support for detaljer ned til 0,1mm og vi er i N universet Wink

__________________

/JHK

Like 0 kan lide
Top


MX1024

Indlæg: 18

PB

Progress:
Nu har jeg været frem og tilbage et antal gange, uploadet-gentegnet, uploadet-gentegnet, indtil jeg fik shapeway.com accept.

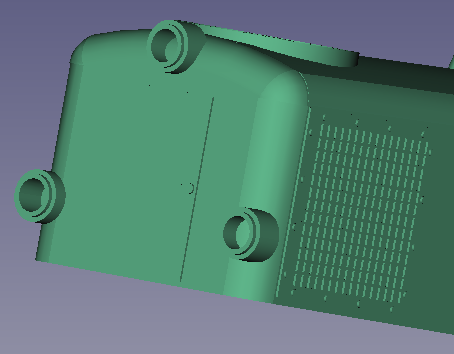

Endelig blev det store udluftnings gitter acceptabelt og sat fast med "nitter. samtidig kom der lygter på.
Billede
Progress:
Detalje arbejdet er ongoing:

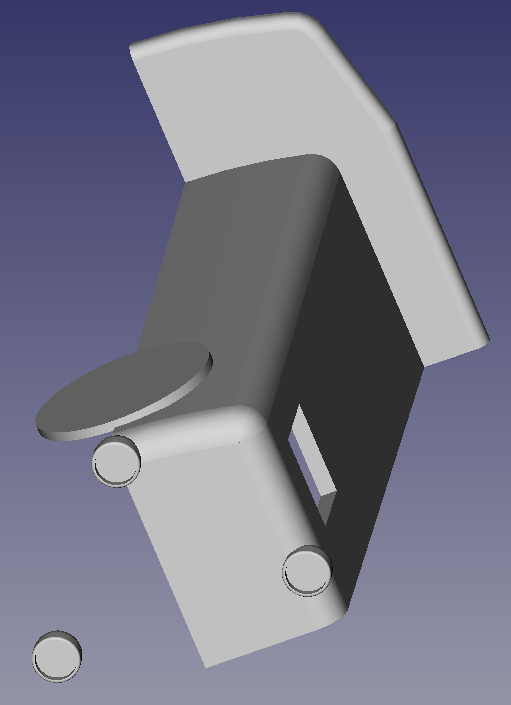

Billede



GODT NYTÅR ( Gud bevare sporskiftet Wink )

First progress 2015,  endelig efter jul og nytår kom der lidt tid til hyggestunder:
Billede
"
Kasketten" er endelig kommet på og der er flere sidedøre på plads og lidt håndtag på vej Wink

Forårs progress:
Efter igen at have været frem og tilbage en 1 mill. gange, uploadet-gentegnet, uploadet-gentegnet, fik jeg endelig shapeway.com accept.

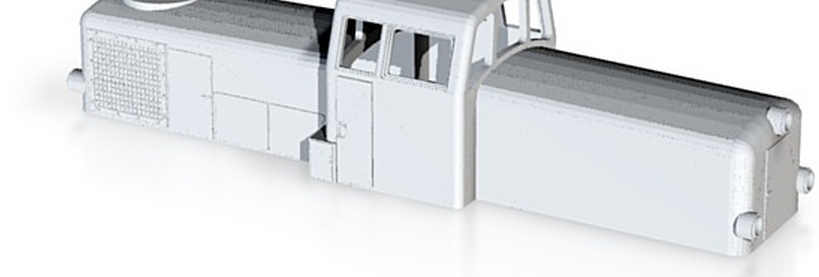

http://www.shapeways.com/model/3dtools/3257652/12/61?check=4&key=997fb882fac1bb9e3ee69469cd027fb0

Der mangler stadig nogle detaljer men jeg har brug for at det bliver lidt håndgribeligt, det har været en del teoritisk.
Nu skal jeg lige have lavet et par check på mål og så skal den første prototype sættes over.

__________________

/JHK

Like 5 kan lide
Top


Grouleff

Stenstrup

Indlæg: 19

PB

Har lige læst tråden igennem og er lidt nysgerrig på hvordan dit projekt er endt ud?

Like 0 kan lide
Top
