Marcipanbrød i signalposten

Hej

Jeg er ved at forberede at lave en 3D model/print af et Frichs marcipanbrød i N.

I den forbindelse har jeg fundet en tegning i signalposten http://www.signalposten.dk/signalposten.php?aar=1969&nr=5.

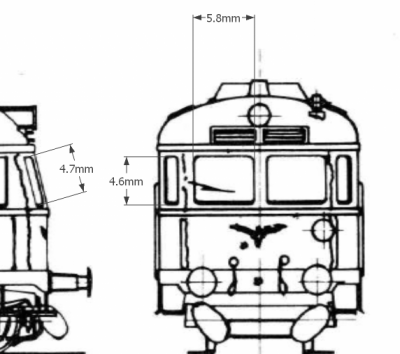

Her ses et uddrag af tegningen skaleret til N

Billede

Umiddelbart synes jeg at front vindues propertionerne ser forkerte ud.

De virker meget rektangulære iforhold til forbilledet som virker nærmest kvadratiske.

F.eks. på følgende foto http://www.veterantoget.dk/materiel/motormateriel/hfhj-m8.aspx

Er der nogen som kan bekræfte om propertionerne på tegningen er korrekte eller henvise til en bedre tegning?



mvh

Søren

Like 0 kan lide
Top


Ole

Indlæg: 237

PB  Hjemmeside

Hej Søren.

Der findes en bedre tegning i bogen "Motormateriellet fra Frichs og Scandia 1932-1978 - MotorMateriel 7" udgivet af banebøger i 2009.

__________________

Ole
H0, dansk (og udenlandsk materiel der har kørt i Danmark), epoke III, IV og V.
http://www.godsvogne.dk

Like 0 kan lide
Top


moller62

bagsværd

Indlæg: 149

PB  Blog

Hej Ole

Tak for tippet.

Den er nu reserveret på det lokale bibliotek Smile

mvh

Søren

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.806

PB

moller62 skrev:

Hej

Jeg er ved at forberede at lave en 3D model/print af et Frichs marcipanbrød i N.

I den forbindelse har jeg fundet en tegning i signalposten http://www.signalposten.dk/signalposten.php?aar=1969&nr=5.

Her ses et uddrag af tegningen skaleret til N

Billede

Umiddelbart synes jeg at front vindues propertionerne ser forkerte ud.

De virker meget rektangulære iforhold til forbilledet som virker nærmest kvadratiske.

F.eks. på følgende foto http://www.veterantoget.dk/materiel/motormateriel/hfhj-m8.aspx

Er der nogen som kan bekræfte om propertionerne på tegningen er korrekte eller henvise til en bedre tegning?



mvh

Søren

Du skal nok tage i betragtning, at der her er tale om skrå flader, side- og frontbillederne viser jo derfor ikke de omtalte vinduer i korrekt størrelse, men som de ses fra siden/forfra. Derfor forskel i de to længder, du har tegnet ind. Du mangler plantegningen, hvor du kan se vinduernes tredje dimension.

__________________

Bjarne
