3D tegning og printning

Med mindre at din defination af ok kvalitet, ligger meget under min, så er 2500,- alt for lidt med de krav.

vedr. 3D printer

alt under 30.000 er trådbaserede og efter min mening totalt uanvendligt til modeltog

vh Rep

Til dels enig, men det kommer jo an på præcis hvilke elementer af en given model man vælger at printe.

Så vidt jeg kan se kommer man til gengæld ganske langt med "professionelle" 3D print services så som shapeways - men så koster modellerne også en sjat pr styk.

Peter



Med en 3D-printer baseret på plasttråd skal du ikke forvente at kunne printe elementer, der måler under en 1mm. Det er efter min opfattelse for groft til modeltog. Jeg har selv gjort mine erfaringer.

Dertil kommer, at PLA, som er det almindeligste at printe med, skrumper over tid - især hvis det er printet tyndt. PLA er stort set umuligt at lime.

ABS, som er den anden meget benyttede mulighed, er til gengæld vanskelig at printe gode resultater med - specielt flader og tynde vægge.

3D print er efter min mening og erfaring endnu en hobby for sig selv, som kan bruges til mange nytte ting.

Gert



Hejsa,

Jeg er enig i de betragtninger som Gert, Rep m.fl er kommet med. Vi "Nordbanen" har på Digitaltog.dk stande på DMJU og Hobbymessen haft en 3D printer med. Her har vi fremvist fremstilling af Europaller, postkasser m.m. Her vil man også kunne se at print med "plasttråd" kræver en del efterbehandling. I forhold til de professionelle maskiner - med flydende væske eller nylonpulver og med laserlys, som forøvrigt koster kassen -  er tolerancen for grov på de små maskiner. 3D print er en hobby helt for sig selv.

Med de krav du stiller, ville jeg droppe at printe selv, og betale hvad det koster at få det lavet proffesionelt, F.eks Shapeways. Ja, det er dyrt at få printet "ude i byen", men du får mange print hos Shapeways for det som en ordentlig printer koster. Jeg mener også at tråd er for "klodset". For at få et ordentlig resultat, mener jeg det skal ned på 0,02mm i lag. Det er de færreste der har den slags maskiner, men resultatet synes jeg også er pengene værd. Det så min mening, og står min regning.



Mvh Jesper

Jeg har skrevet lidt om mine erfaringer med 3d tegningsprogrammet FreeCAD og 3d print på:

http://www.lisoghenrik.dk/jernbane/3d_print.htm

Der er også nogle billeder af noget jeg har lavet.

mvh henrik

Pænt arbejde

 Sådan en havelåge med sol ku’ jeg da godt bruge samt olietankanlægget. Er det noget du vil printe mod betaling?



Der findes LCD resin printere til under 10 tkr som Anycubic Photon og Wanhao Duplicator7/8.

Luke Towan down under viser et eksempel her  https://m.youtube.com/watch?v=1tnDItw0ZLc

Det virker som om præcision er bedre men volumen mindre end filament printere i samme prislag.



Aaaaaahhhh det er jeg nu ikke helt sikker på. Mener du her et lag eller at et element under 1mm er for skrøbeligt ?

Lagene kan du få ned til 0.2 mm på FDM printer, men normalen er 0.4 mm. Det er min erfaring, at du skal have mindst 3 lag, før det er stabilt - altså ca. 1 mm. Med resin er det min erfaring med min Anycubic Photon printer, hvor lagene er 0.02 - 0.05 mm, at det er muligt at printe detaljer ned til 0.1 mm.

Det kan være, at andre har andre erfaringer.

Hilsen Gert

Da' Henrik.

Det ser fantastisk godt ud - lige efter min smag; og også jeg vil gerne vide, om det er noget, du vil dele med andre?

Jeg er også gået i gang med FreeCAD for at lave noget i samme retning, så måske vi også kunne dele erfaringer?

Jeg deler gerne. Jeg har lagt et U-signal og et AM-signal samt sporskiftelanterner på Tinkercad. Signalerne er tegnet til 1.8 led med benene i siderne, det ene ben skubbess ind i en åbning mellem mast og signalplade. Resin kan godt tåle loddetemperatur uden at tage skade. Sporskiftelanternerne kan sættes på Märklins "indmad".

Hilsen Gert

Hej Henrik



kan du mon hjælpe mig med at få 3D printet en mini udgave af mine forældres hus? Jeg vil overraske min far til hans 60 års og han har en modelbane/togbane han selv har bygget op.

på forhånd tak.

Da' Loui.

Problemet er ikke at få 3D printet din model - det er vi mange, der kan hjælpe med.

Men før du kan 3D printe, skal du have en tegning - og det kan være en MEGET stor opgave at lave en ordentlig tegning.

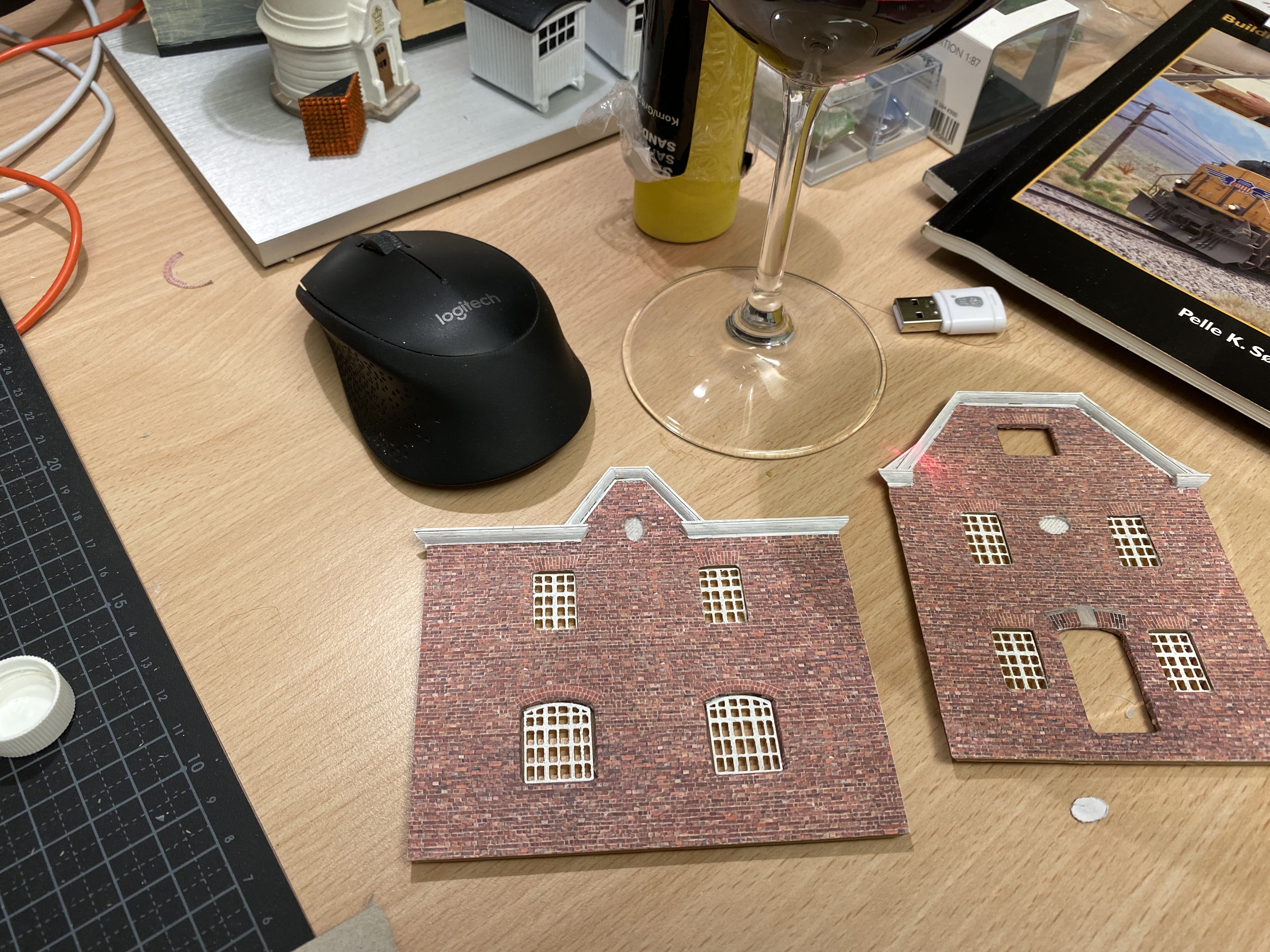

Jeg er gået i gang med en privatbanestation, hvor jeg har printet siderne, vinduer og døre ud og beklædt dem med murstenspapir. Stationen er for stor til at kunne blive printet ud af en omgang, så jeg har tegnet det hele op i dele som kan printes ud, i Tinkercad.

Mvh. Ole

Det passer ikke helt at de billige printer ikke kan bruges, her er et par billeder af noget af det jeg har printet.

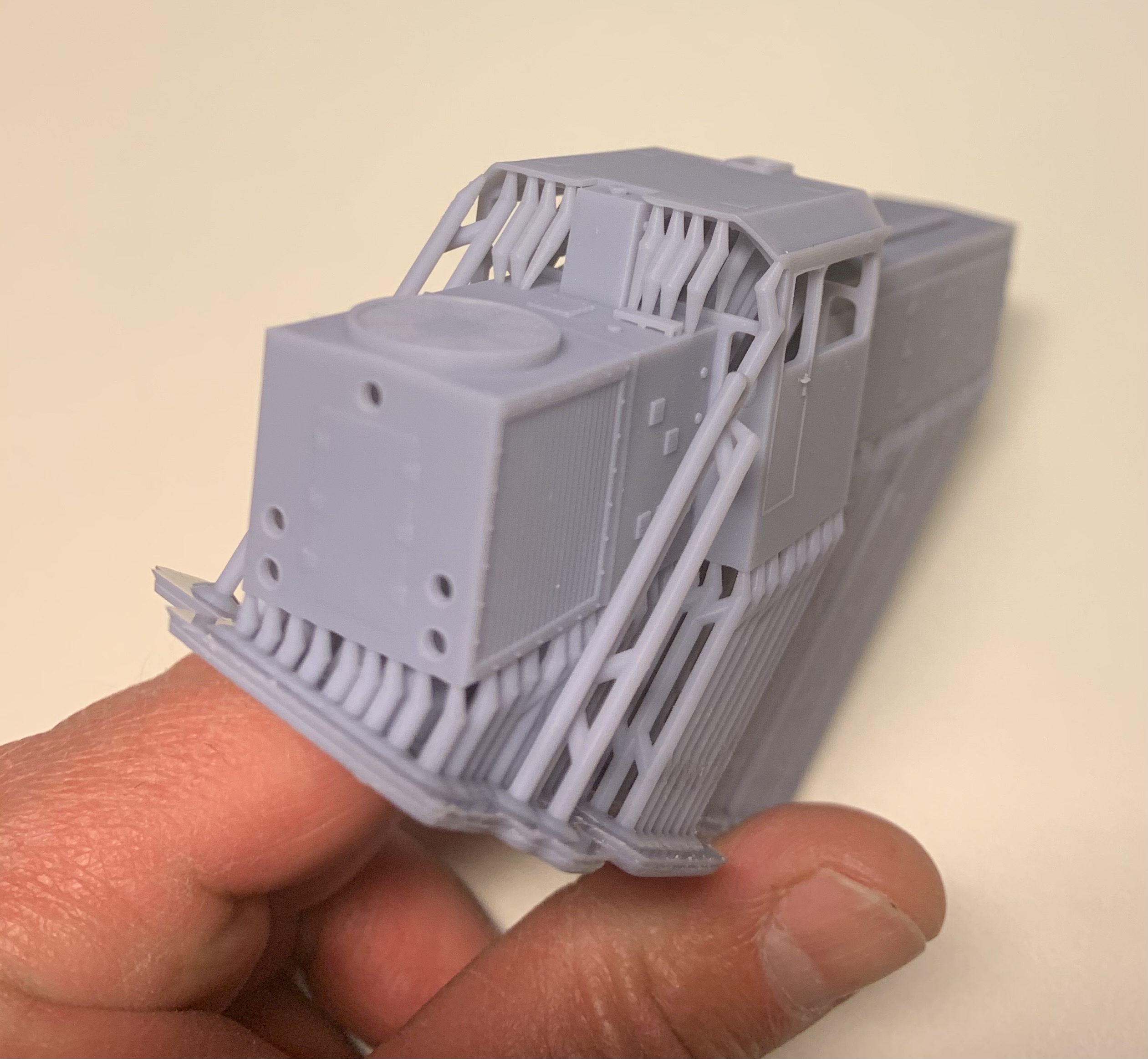

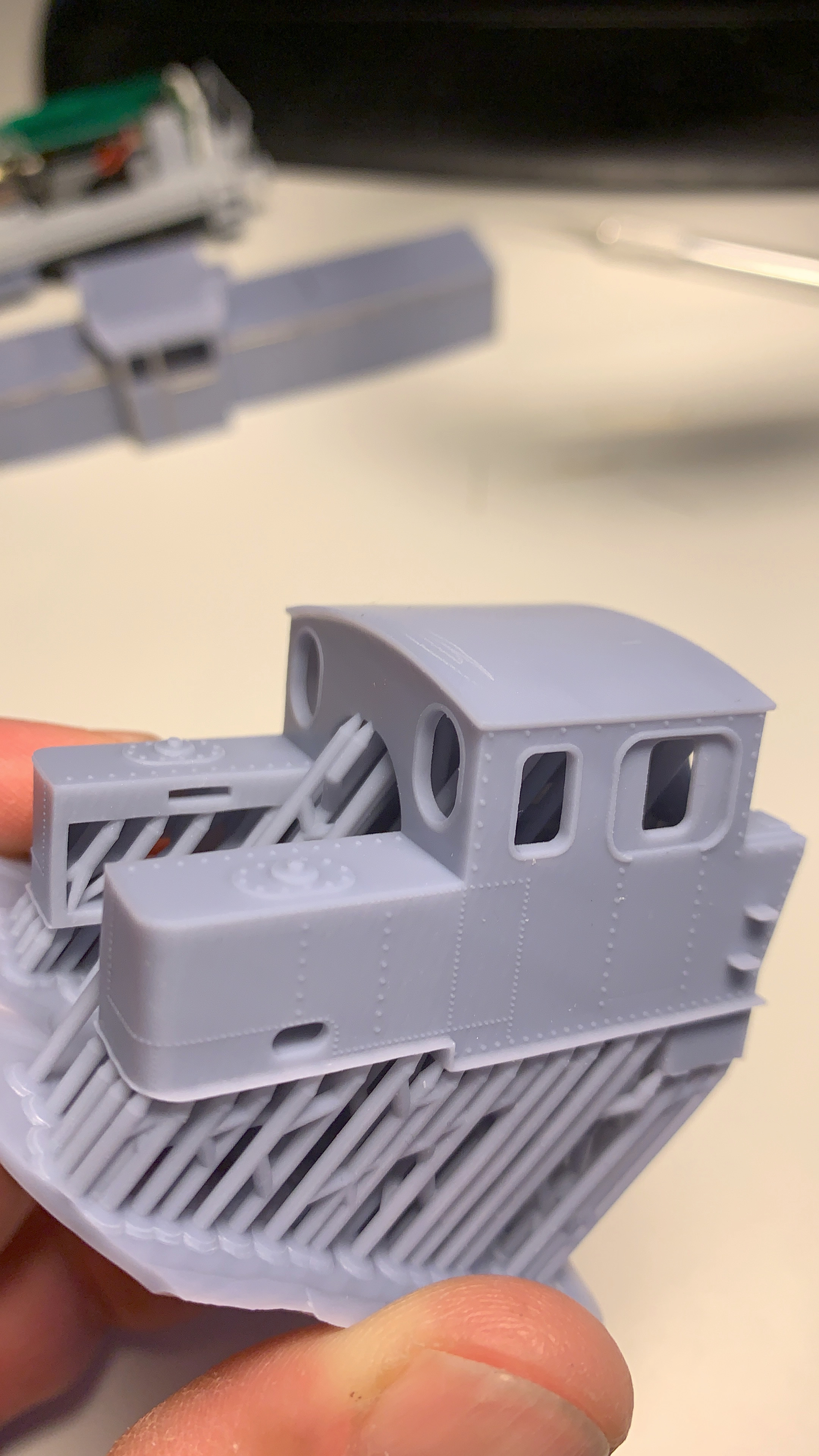

Den ene er førerhus og vandkasser til HLA damploko, og den anden er HP16, når jeg selv skal sige det, er det på højde med det jeg tidligere har fået fra Shapeway.

De er printet på Creality LD-002R og LD-002H.



Nu er tråden også snart et halvt årti gammel

mit udsagn er jo også fra 2017  så der er jo sket meget i den tid



Det er der, det var mig der ikke var vågen, havde ikke set at tråden var så gammel ☹️☹️

Det har da været adskillelige opdateringer af nyere dato i tråden, selv om den er startet for flere år siden.

Men fine modeller du har lagt op

Men det gør så ikke projekterne mindre spændende. Umiddelbart synes jeg det virker småt for H0 og stor for N. Er det TT?

Det er godtnok H0, det er nok mine store fingre der driller

vil gerne sætte et par billeder ind, men kan ikke få det til at virke ;-(

ImagePicker var desværre blevet sur igen - men jeg har fikset det, så nu skulle du gerne kunne sætte billeder ind igen.

Vi vil gerne se dem!

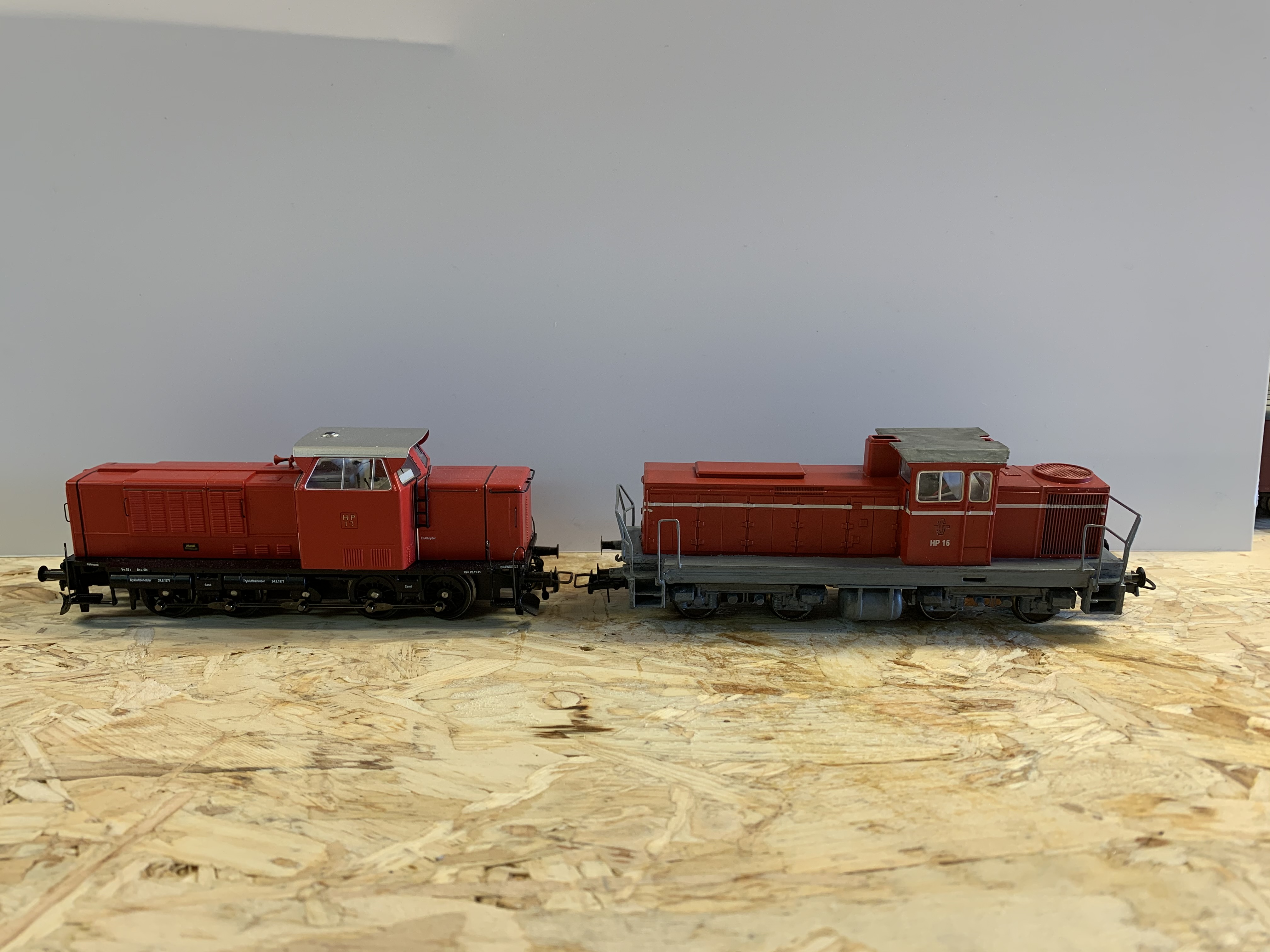

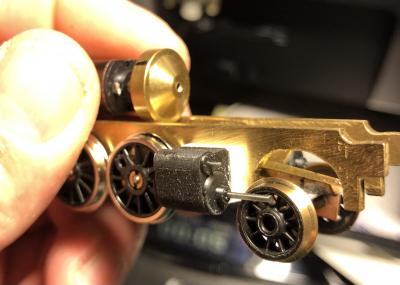

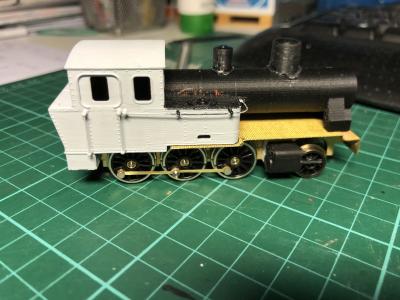

Vi prøver lige igen, her er et af HP 16 sammen med HP 13, og et af HP damloko.

Kedlen er et demo print bare for at se størrelsen

Håndliste er alt for stor, de små messing beslag jeg fik fat i var for kraftige, skal have fat i nogle andre..

cylinderene er også 3D printet, kobbelstang er filet ud i 0,5mm messingplade.

Det ser altså super godt ud faktisk! :)

Det er efterhånden en meget fristende tanke med sådan en resin-printer, er de til at holde ud at arbejde med?

Jeg har set at der både findes "rensekar" og "hærde-maskine" med UV-lys, er der nogen af jer der har investeret i sådan noget grej sammen med printeren?

Mvh Peter





Da' Peter.

Vi har både en Prusa i3 mk3S og en Anycubic Photon. De har hver deres styrker og ulemper, og vi bruger dem til forskellige formål.

Men for at besvare dit spørgsmål: Jeg synes efterhånden, vi har mere bøvl med Prusa'en end med Photon printeren. Det tog dog noget tid at lære den at kende.

Ja, jeg har købt Anycubics rensestation - og vil ikke undvære den for noget i verden: Den er så vigtig en del af arbejdet, at jeg har besluttet ikke at købe den nye og meget større Anycubic resin-printer, før de har lavet en rensestation, der kan tage de store emner. Jeg gider simpelthen ikke bøvle med det på gammeldags manér mere.

Den rensestation er guld værd.

Hej "3D printer brugere"



Det er en spændende tråd. Jeg er ny ud i 3D print. Jeg har en creality Ender 3 Pro, som hører til i den billige ende. Foreløbigt er jeg godt tilfreds med kvaliteten en det printede, men jeg er heller ikke nittetæller. Jeg forstår at de billige printere nok ikke er det bedste til rullende materiel, Med til bygninger og andet dekoration er det jo fantastisk.

Jeg syntes det sværeste er at lave designet/tegningen. Jeg bruger FreeCAD og slicer med Cura, det virker fint (syntes jeg) men jeg kæmper meget med FreeCAD, som jeg syntes er svært at lære, men det kan vist alt hvad man ønsker.

Jeg fornemmer at der er en del som har og bruger 3Dprint og jeg syntes det kunne være kanon, hvis adminstrator vil lave en ny gruppe med 3D-modeltog - Er det en god ide?  Måske en kommentar fra Admin...

m.v.h.

Elmer

H0 Digital

Da' Elmer.

Du har ret - der sker rigtigt meget med 3D print på Sporskiftet, hvilket man kan se i mange tråde rundt omkring.

Men netop fordi emnet bliver omtalt mange steder i forbindelse med de bestående fora, tror jeg, det vil være forkert at lave nok et forum kun for 3D print. Vi har jævnligt nye fora oppe at vende her på Sporskiftet, og den generelle holdning er stort set hvergang, at vi har fora nok og ikke skal mudre billedet med endnu flere.

Så der kommer ikke noget forum kun for 3D print - men man er velkommen til at tage emnet op alle andre steder.

Her må jeg vist rette mig selv: Besøgte Anycubics hjemmeside i går - og nu har de fået lavet en rensestation til deres store printer. Det kan vist blive dyrt - selvom det ikke bliver lige nu. Den er heldigvis også allerede udsolgt.

Jeg har netop modtaget en 500W motor og en gigantisk aluminiumsholder til min 3018 CNC fræser, så det er her, tiden bliver brugt lige i øjeblikket.

Hej med jer

Spændende udvikling med 3D print til nye emner inden for modelbane hobbyen.

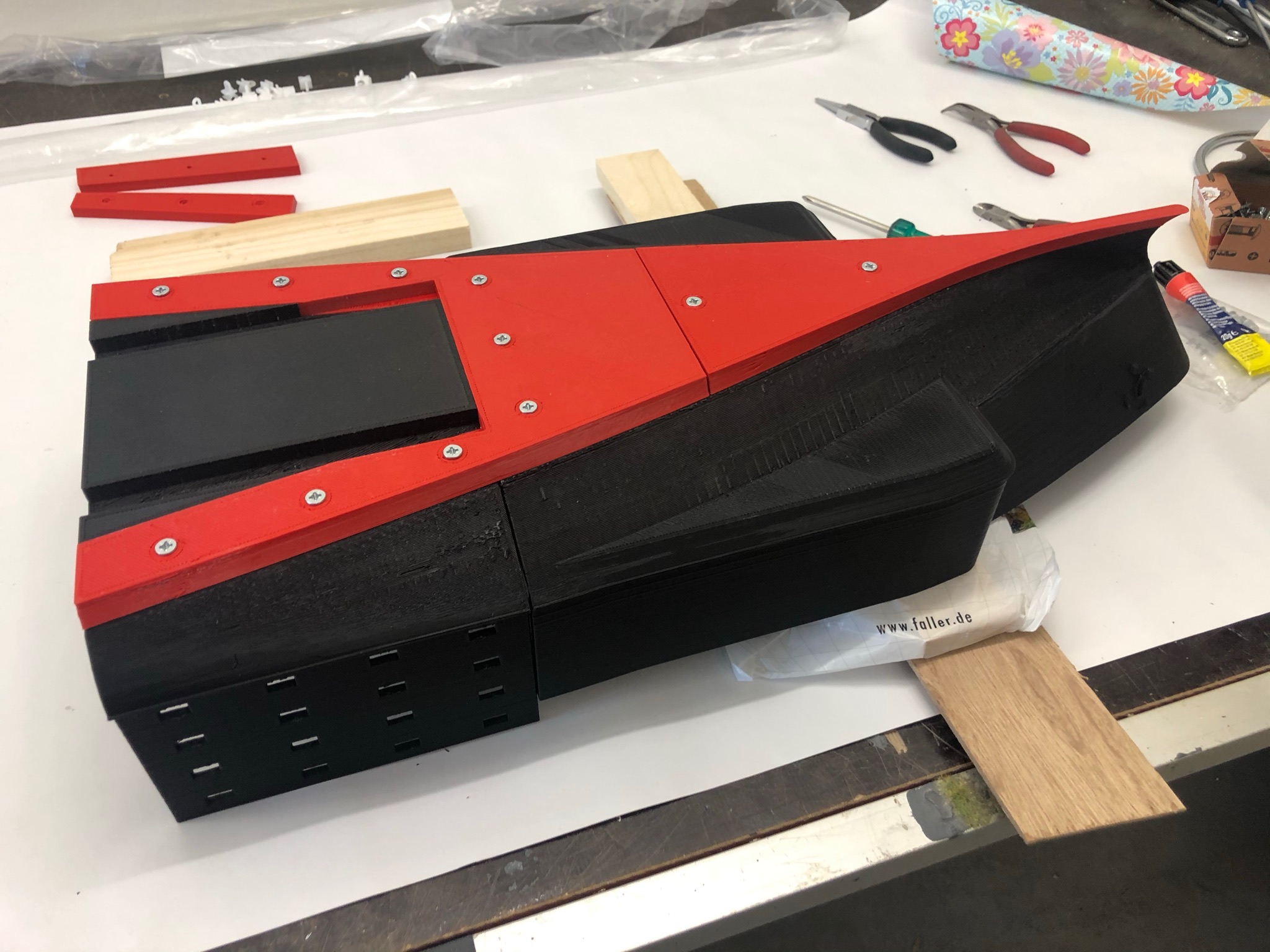

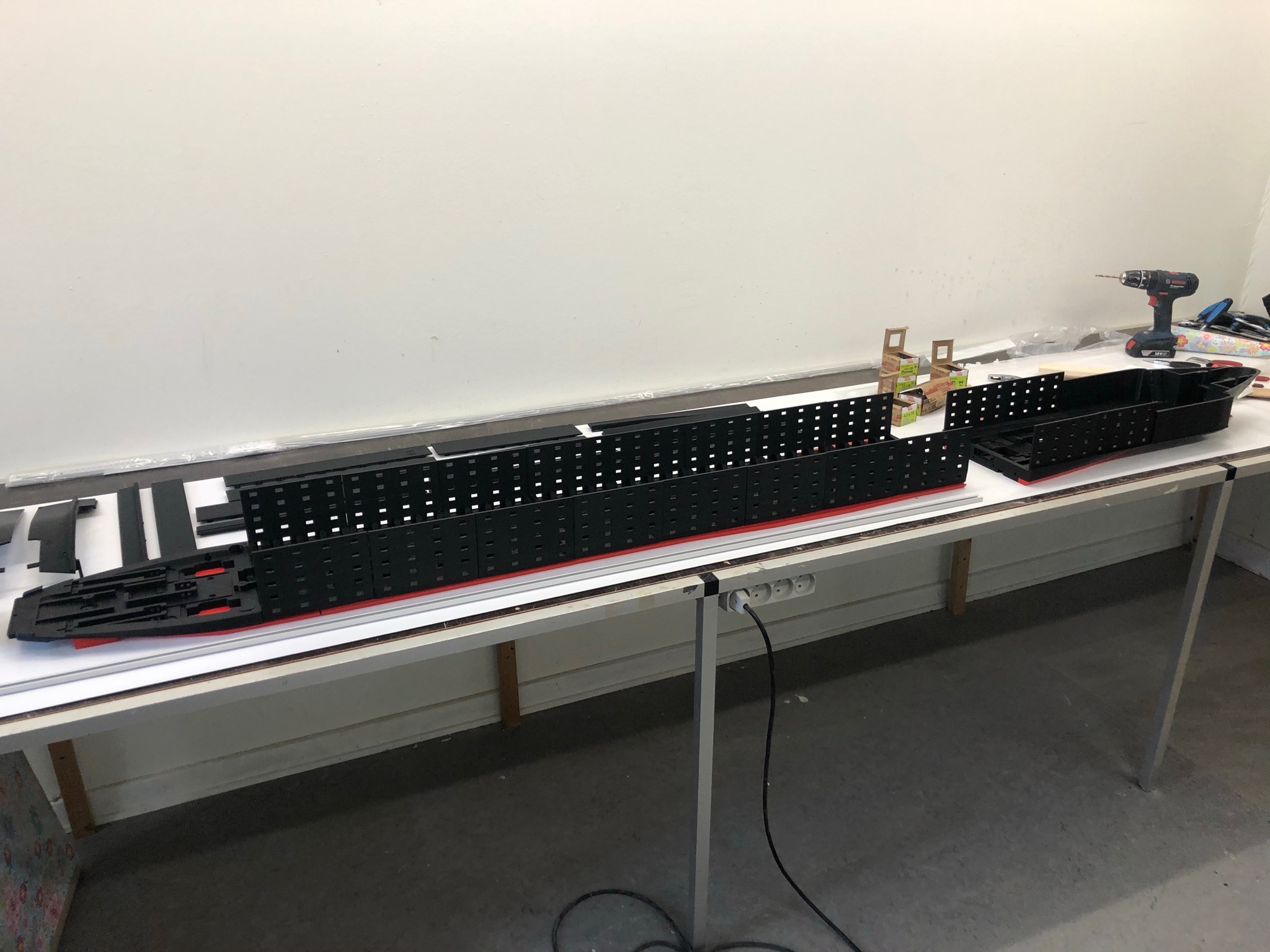

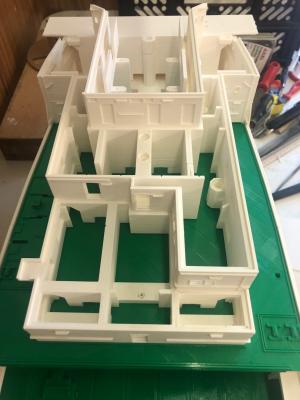

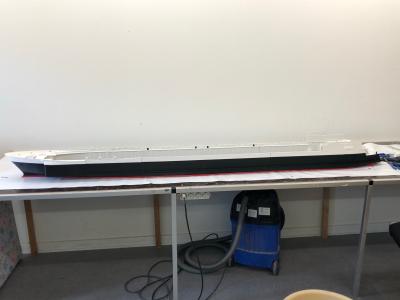

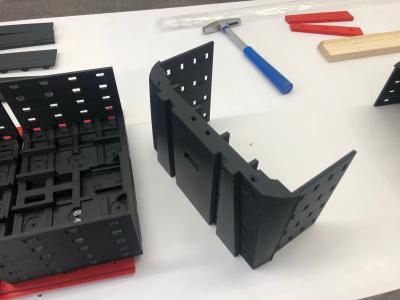

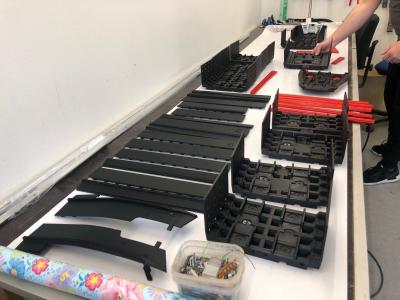

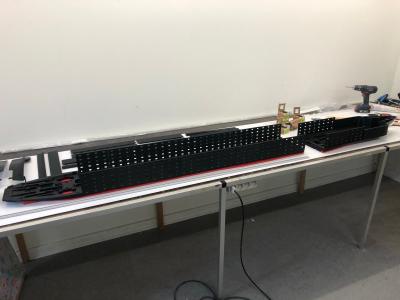

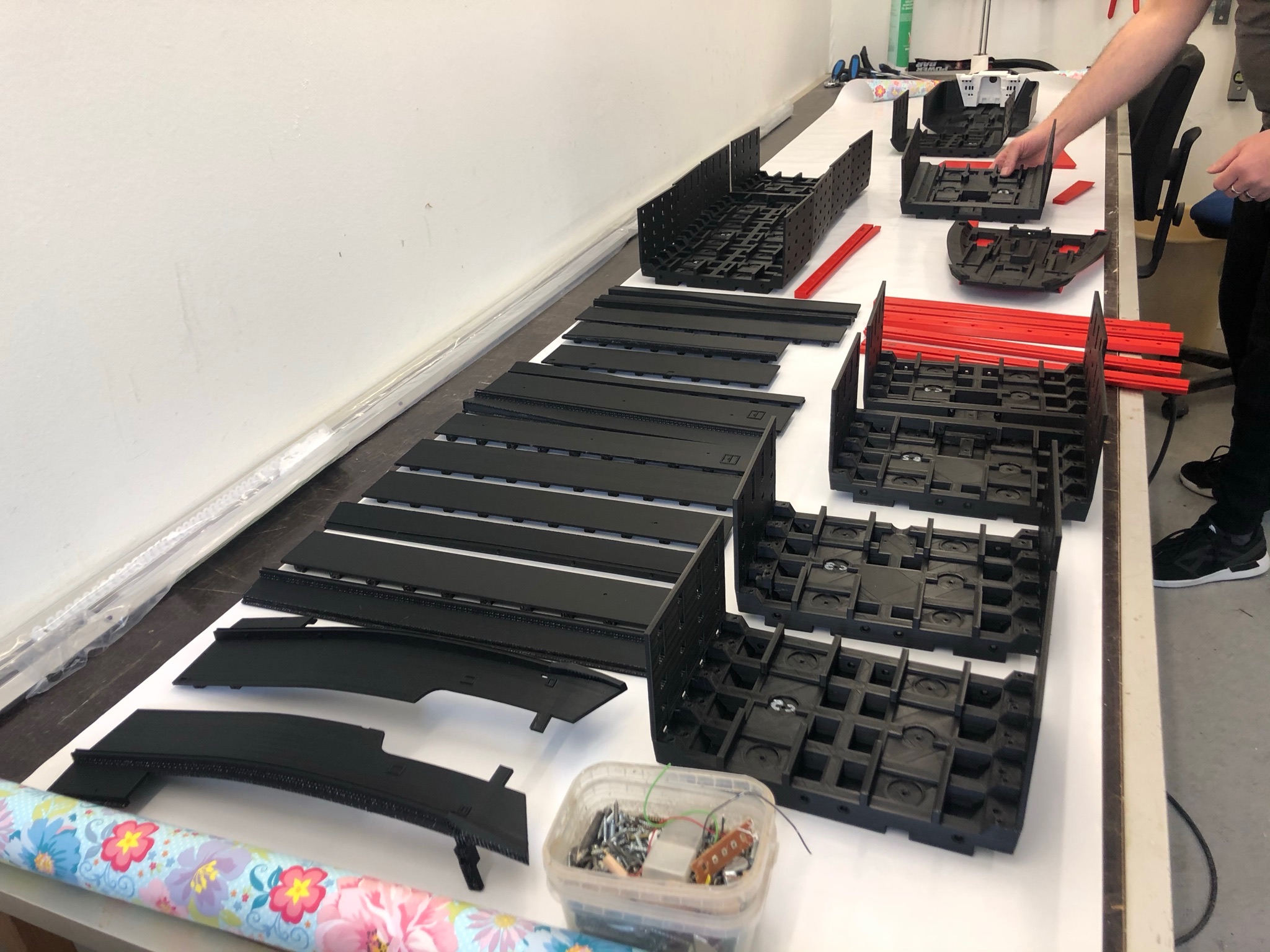

Her ses 3D printede sektioner til Tre Kroner under montage af skrog og udvendig beklædning.

Styrehus og indvendig beklædning er igang med at blive printet

mvh Peter







Da' Peter.

Wow - den glæder jeg mig til at se mere til!

Hej med jer



3D print af Trekroner

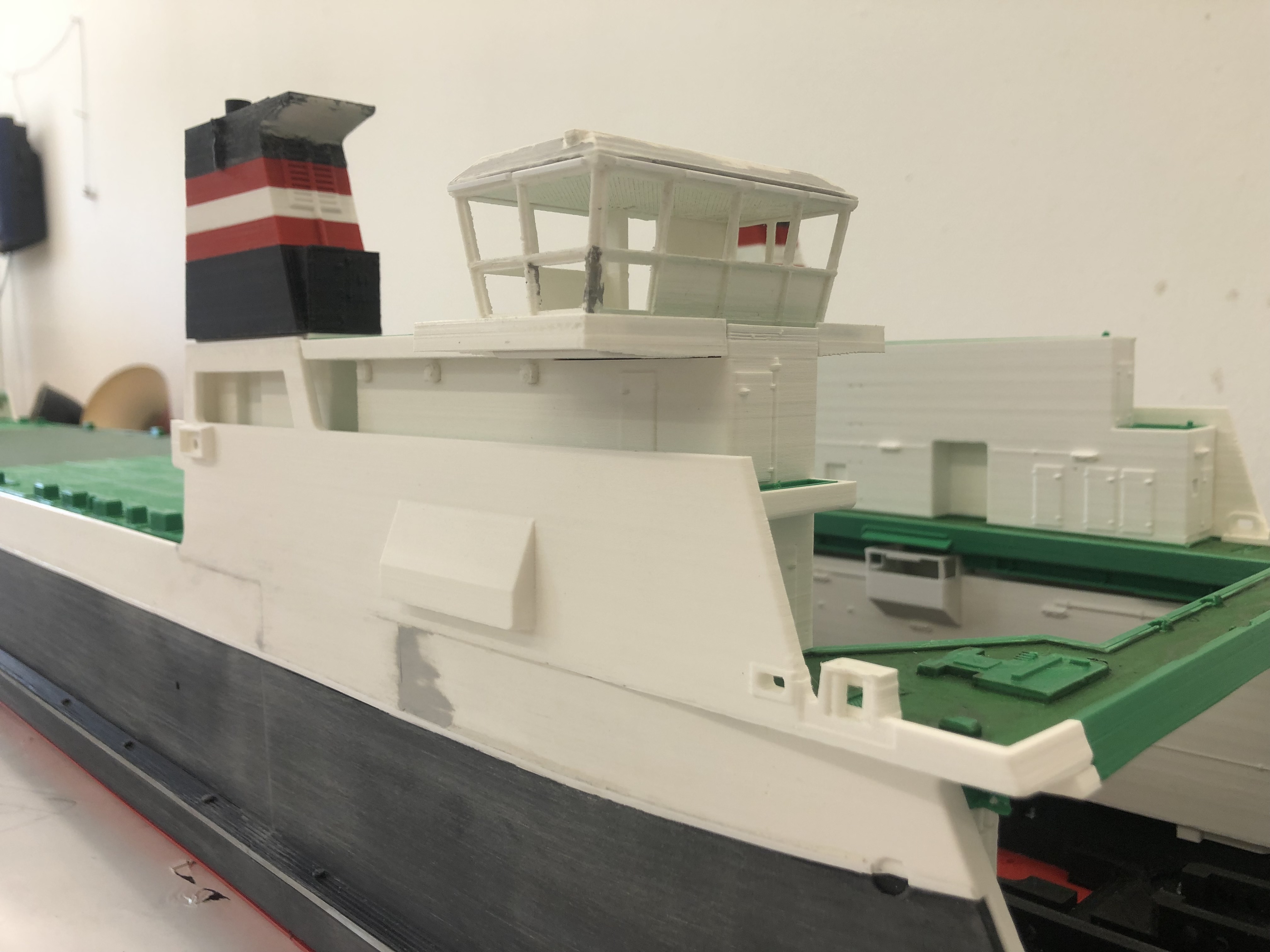

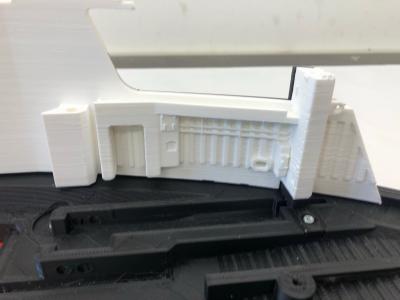

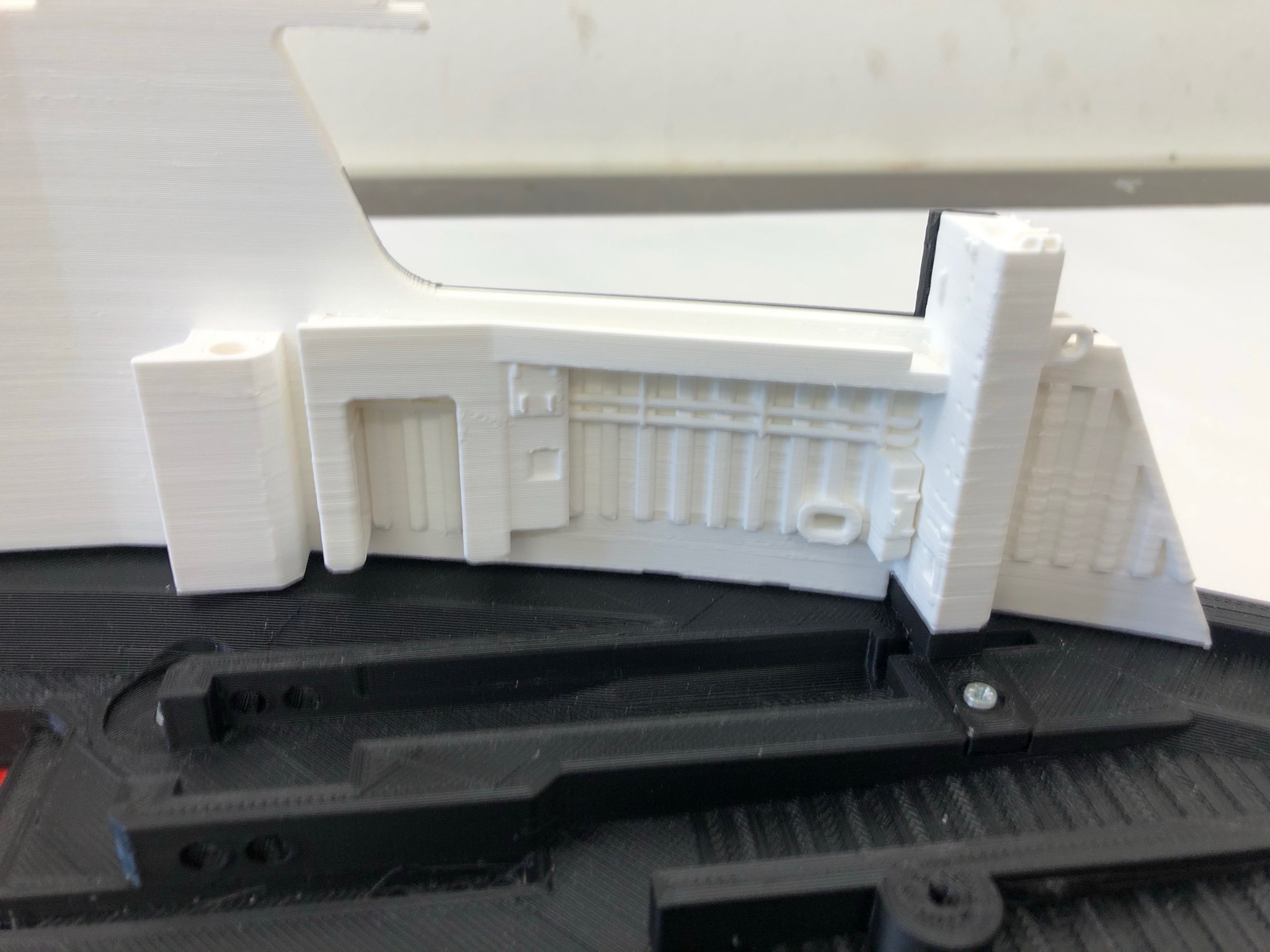

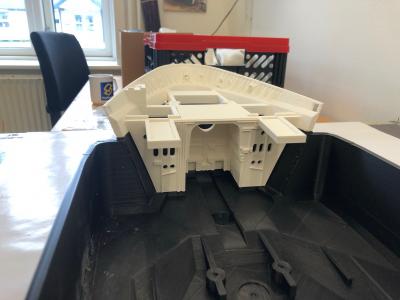

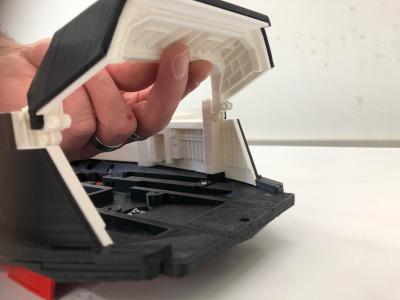

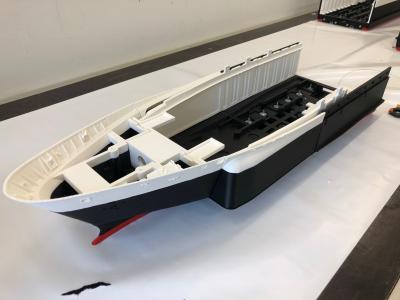

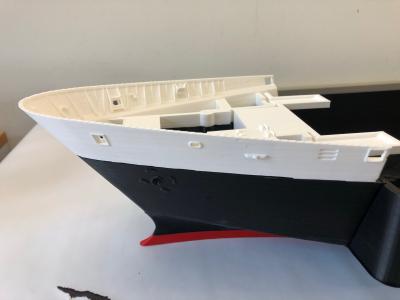

Så er der blevet printet, indvendig beklædning, agterport, stævn mm.

På billederne ses dagens prøvemontage.

Næste skridt er print at togdæk ( grønt )

God pinse til jer alle.

Peter















Hej med jer alle

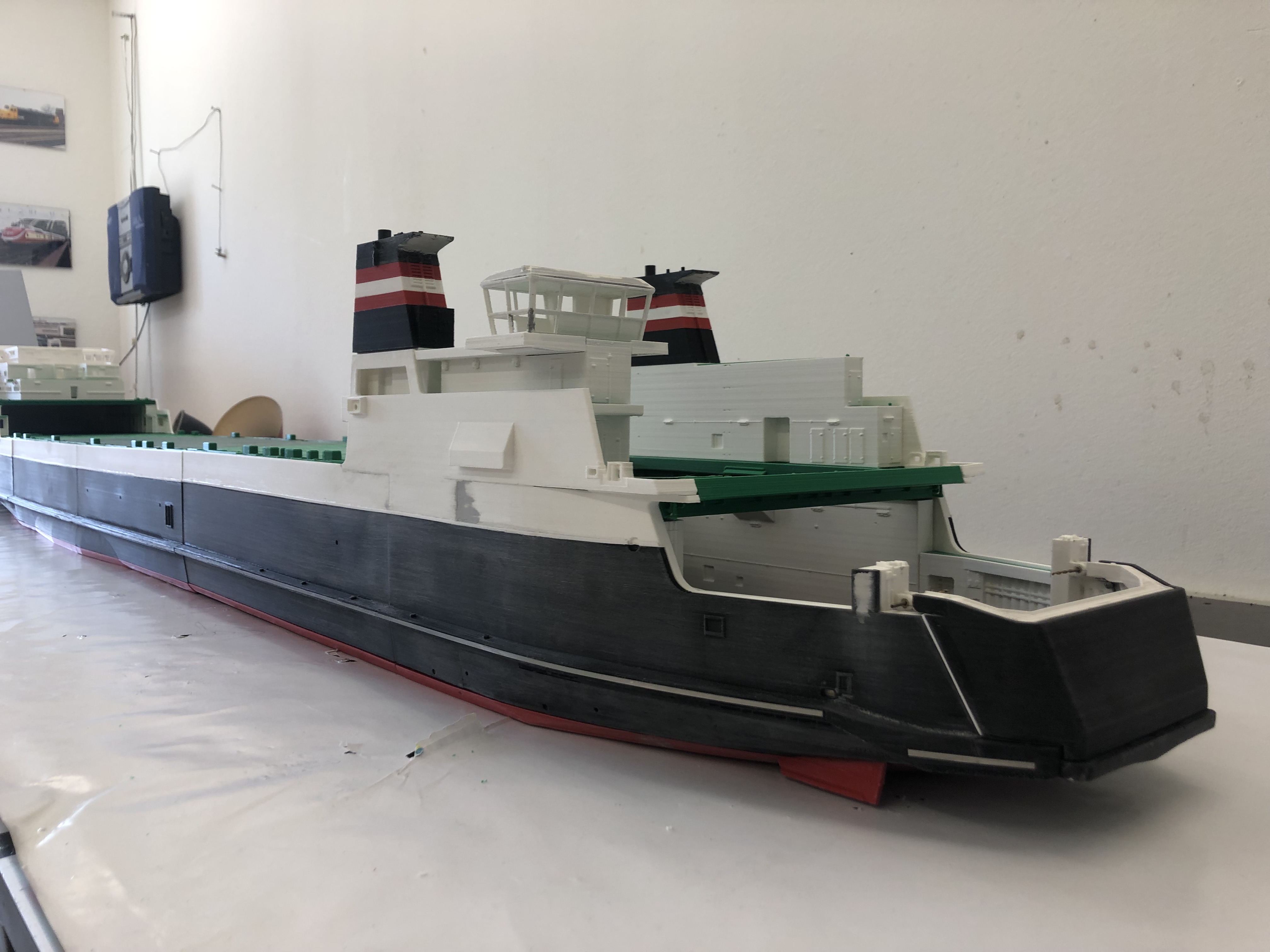

Lidt nyt fra 3D print projektet af Trekroner

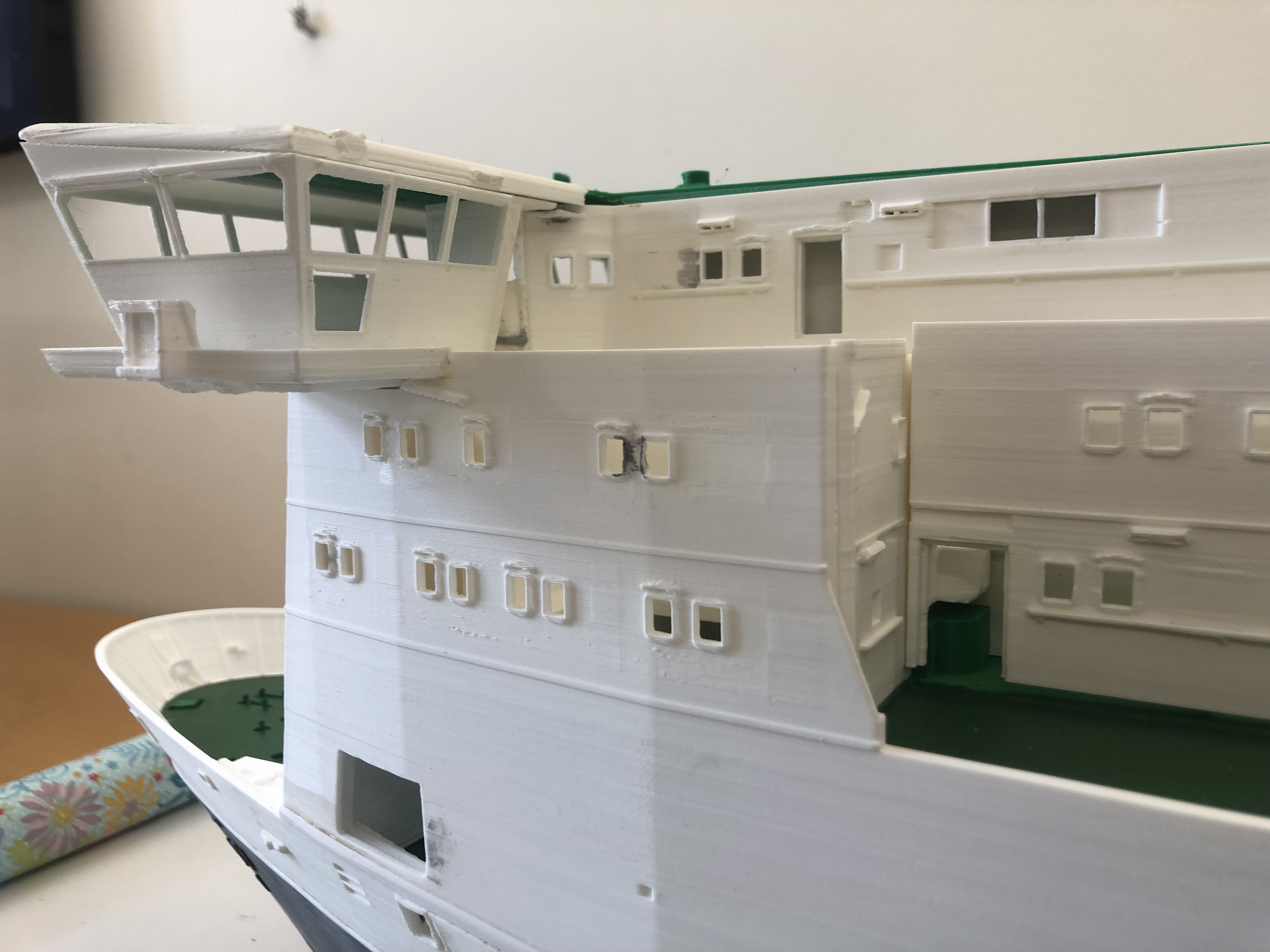

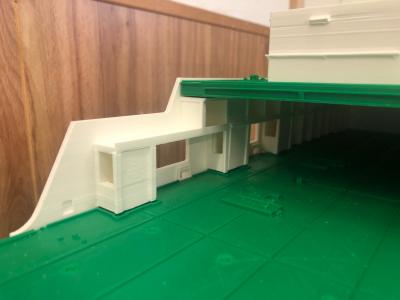

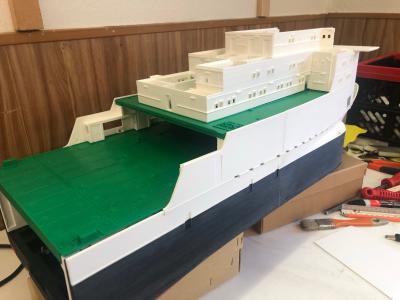

De første grønne dele til dæk, og overbygning er blevet printet, og monteret.

Mvh Peter

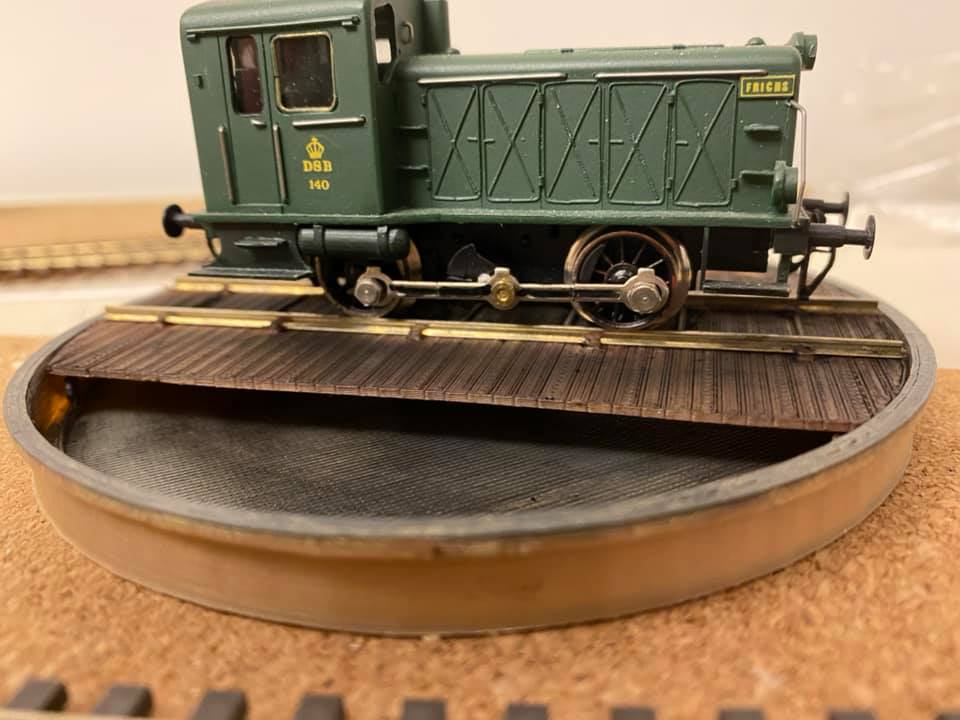

Jeg manglede en lille privatbanedrejeskive til min station. Jeg tror ikke drejeskiven blev benyttet de sidste mange år af stationens eksistens, men indtil nedlæggelsen stod den foran den enkeltsporede remise på Brenderup station. Der findes ikke ret mange billeder af drejeskiven, så jeg har stykket lidt sammen af billeder fra EVP's side. Min 3D printer er ikke skarp nok til at kunne lave gelænder, så det må jeg lige lave af lidt plastcard.

Derfor er det ikke en funktionel udgave, så kun en illusion, som jeg kører hen over til remisen.



Mvh. Ole

















Hej alle

Så er der lidt nyt, om 3D print af Trekroner projektet.

Min gode ven Andreas er flittig, og printeren er igang dag og nat.

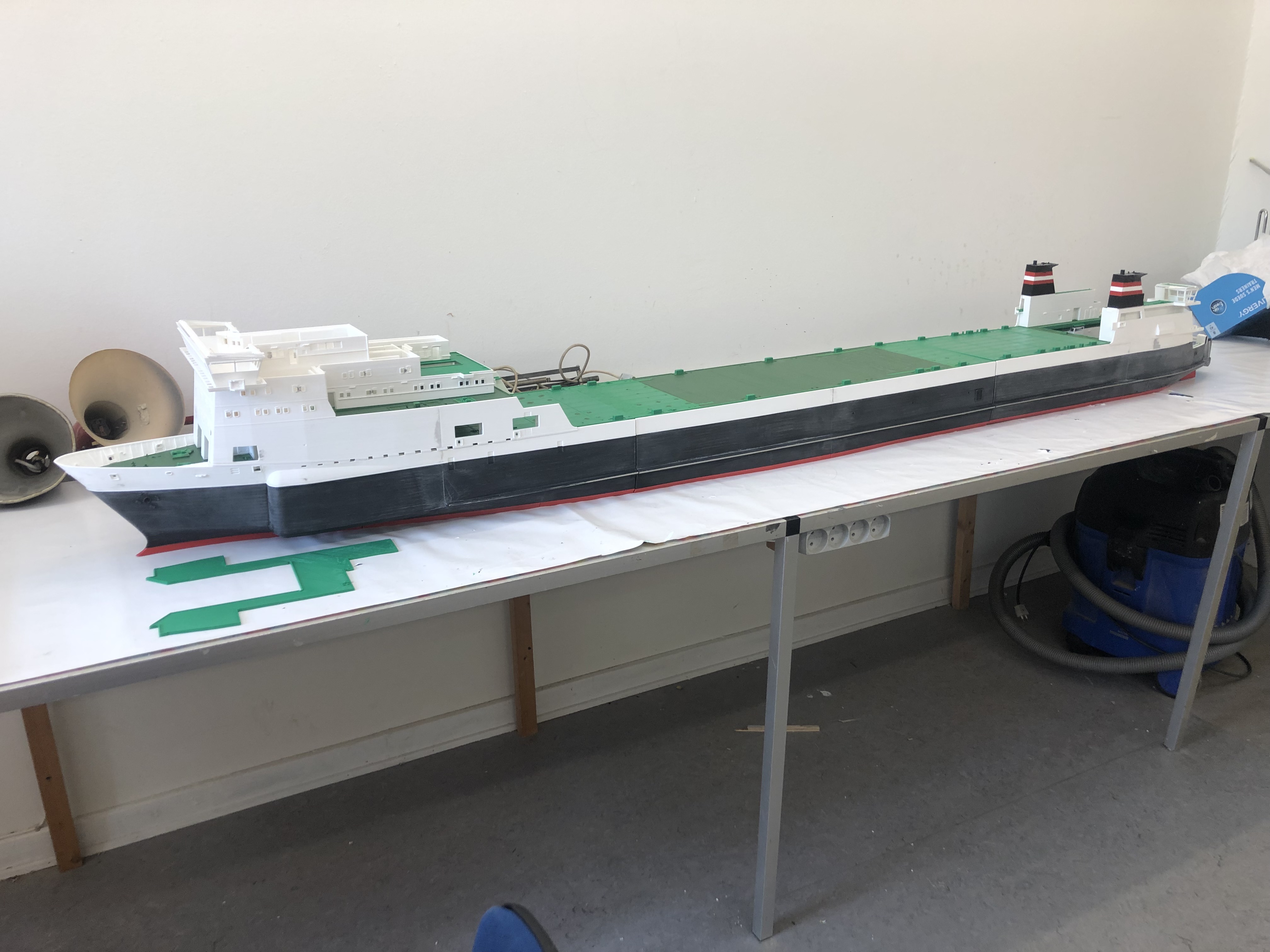

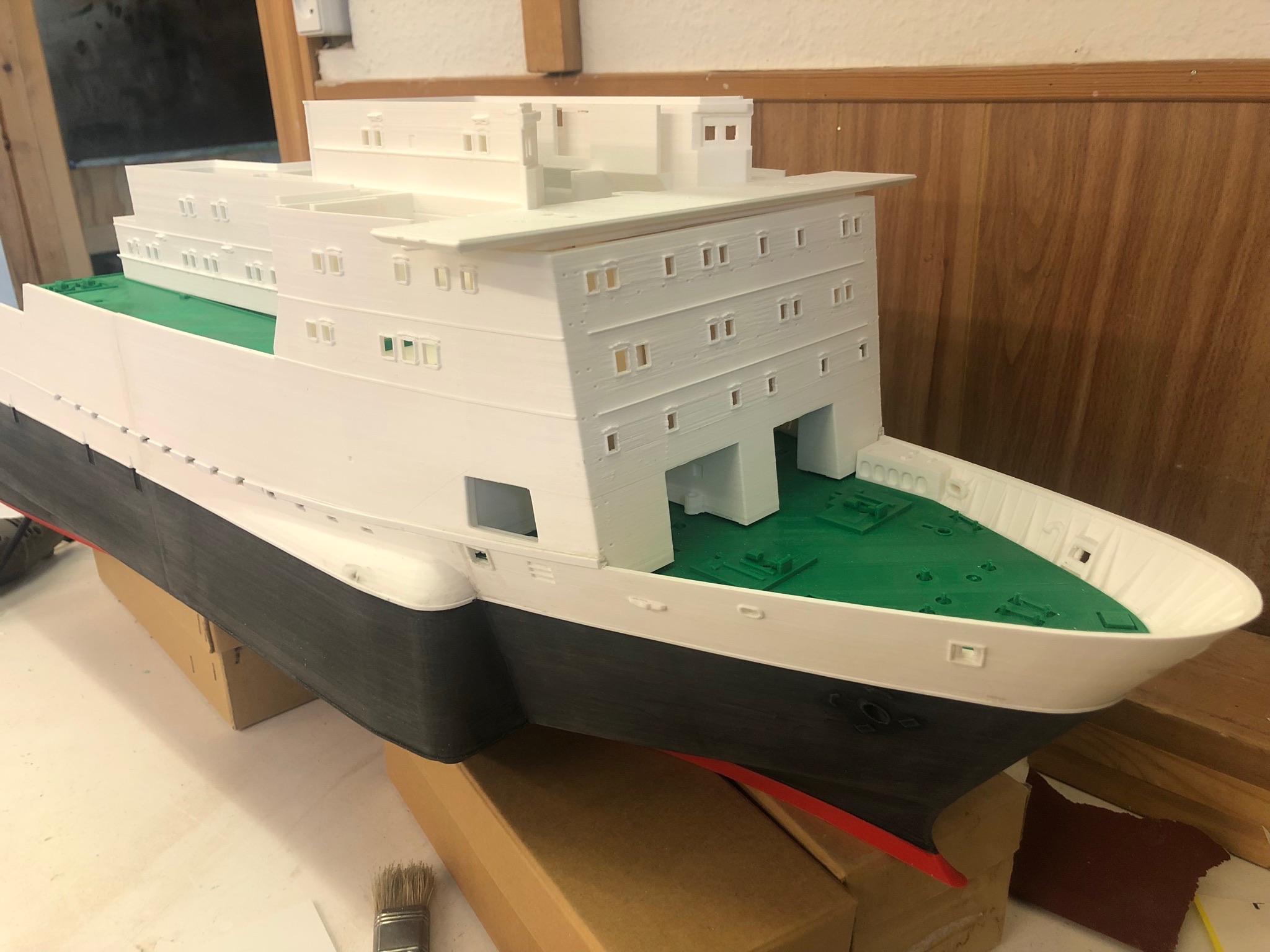

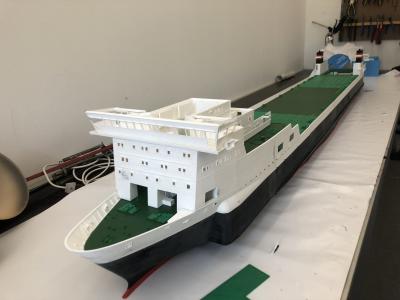

Skrog og overbygning er samlet, og der er nu, blevet printet ca. 15 kg filament, og printeren arbejder støt videre

Alle synlige overflader slibes nu, da printer-linier kan ses, og skal  glattes ud, så der forberedes til sprøjtning af skrog.

Da Trekroner er 2,38 m. består den af 3 sektioner, styret af et skinne system, transporten er vigigt at, få tænkt med ind når den skal rundt til træf.

God sommer til jer alle

Peter















 Er der noget nyt om dette fantastiske projekt ?









Hejsa - drejeskiven, er det noget, du sælger ?

Hvis jda, så er jeg da meget interesseret



Hej alle

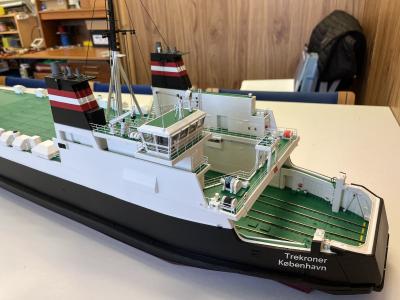

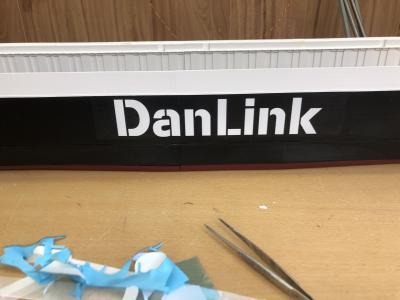

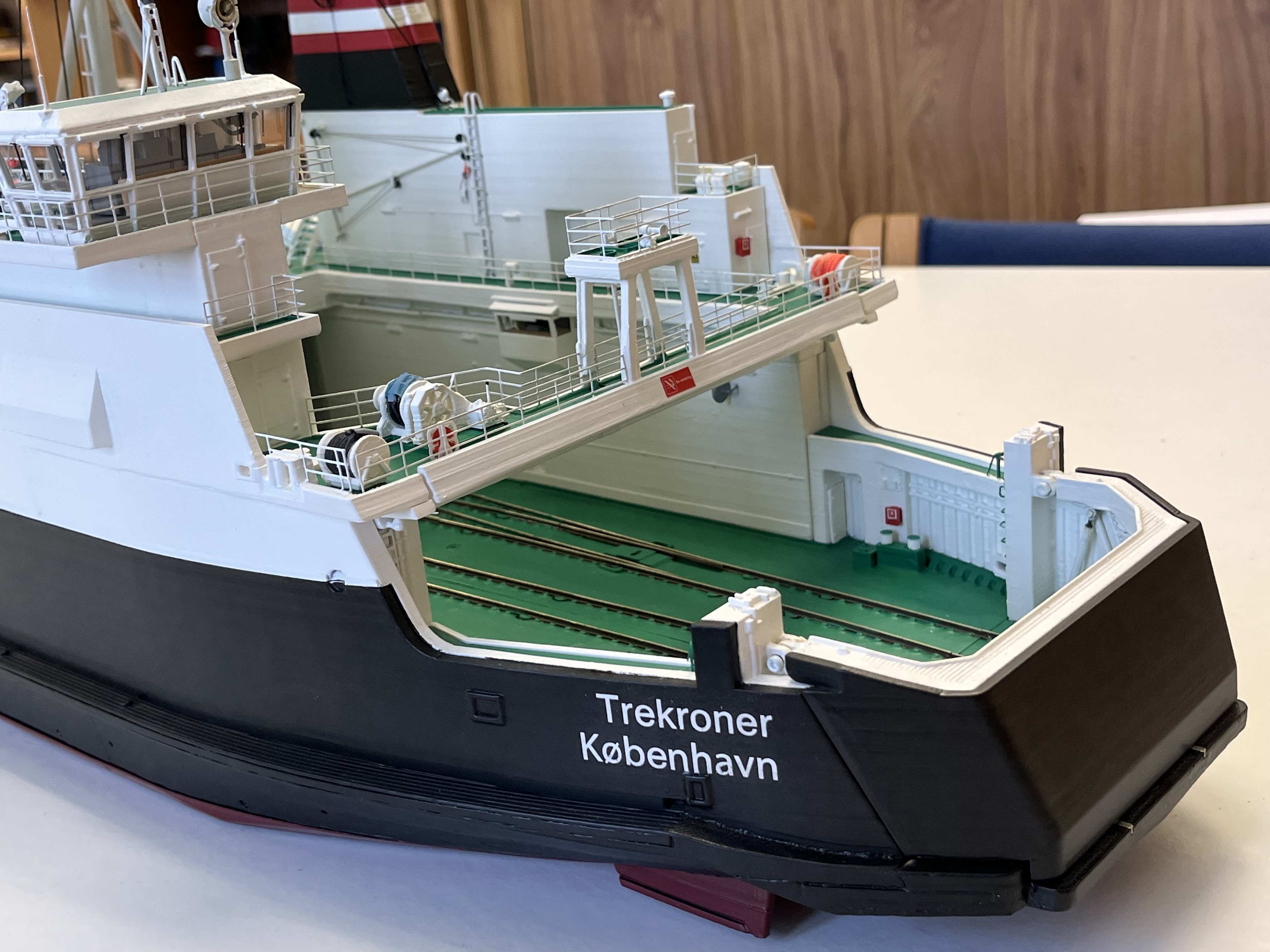

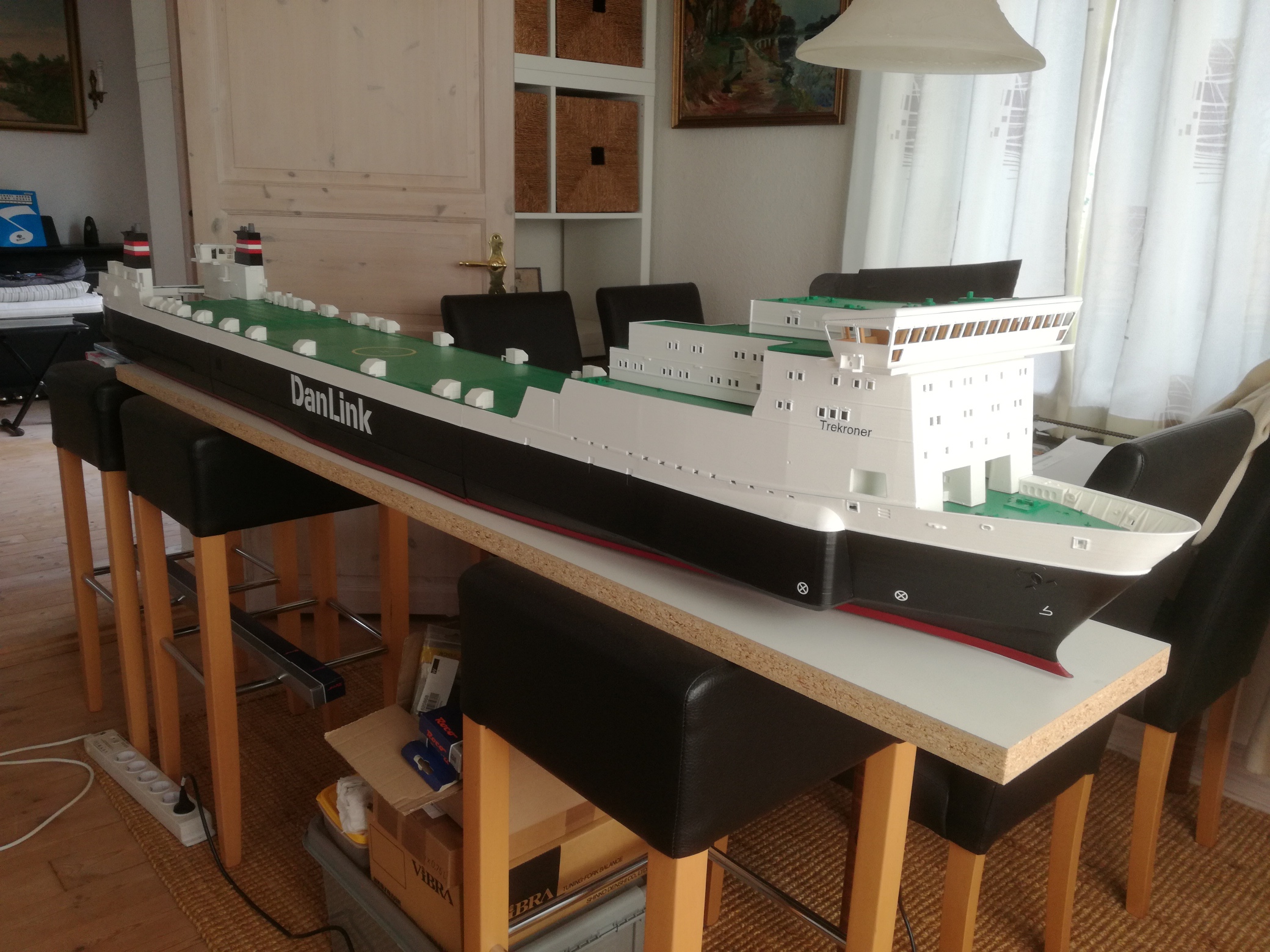

Trekroner er kommet  videre og den har fået navn, bovtrustersymboler osv. påmalet.

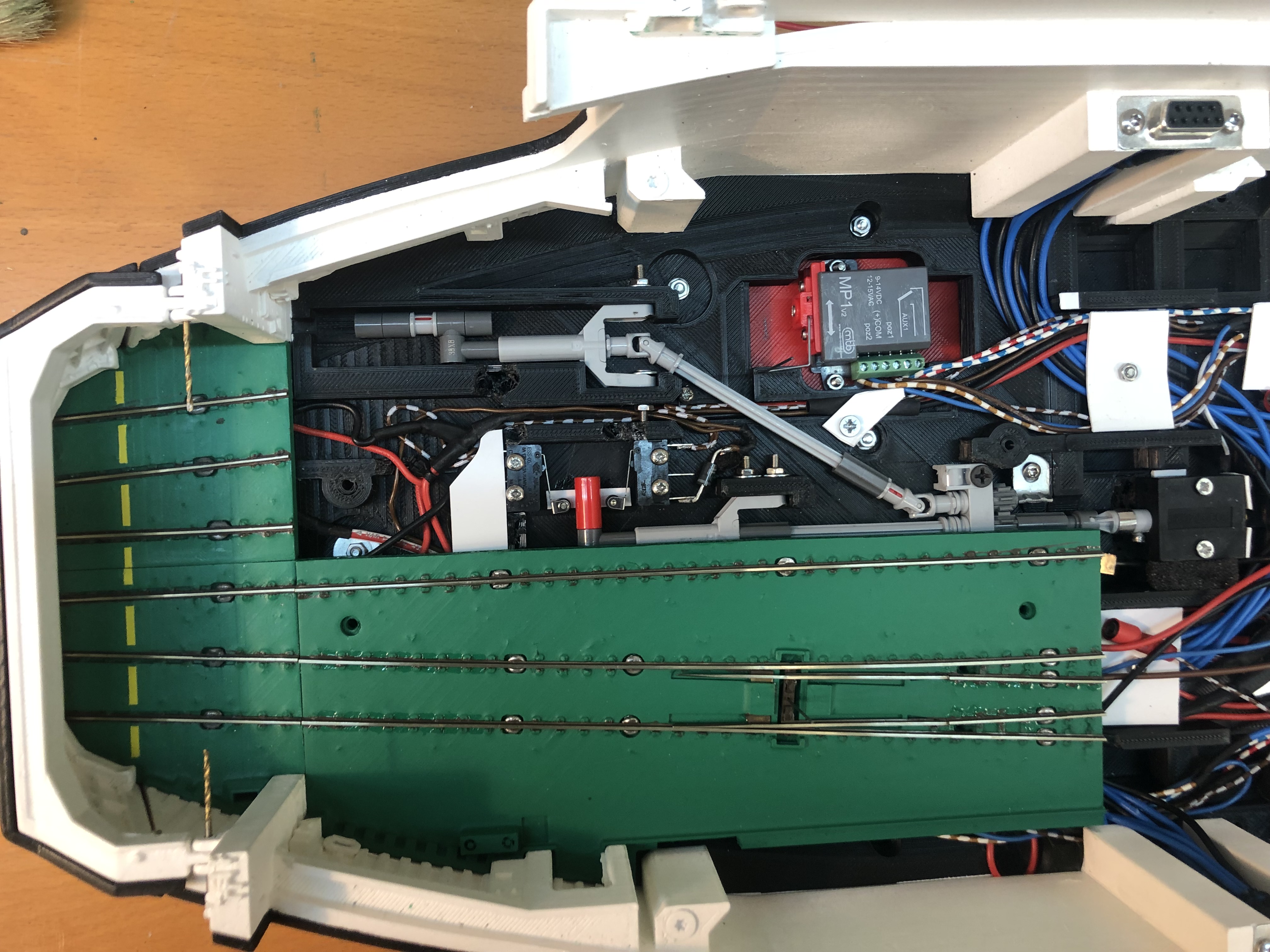

Lige nu trækkes der ledninger og monteres stik under togdækket, skinnerne er monteret og togdækket er printet færdig, men mere herom senere.

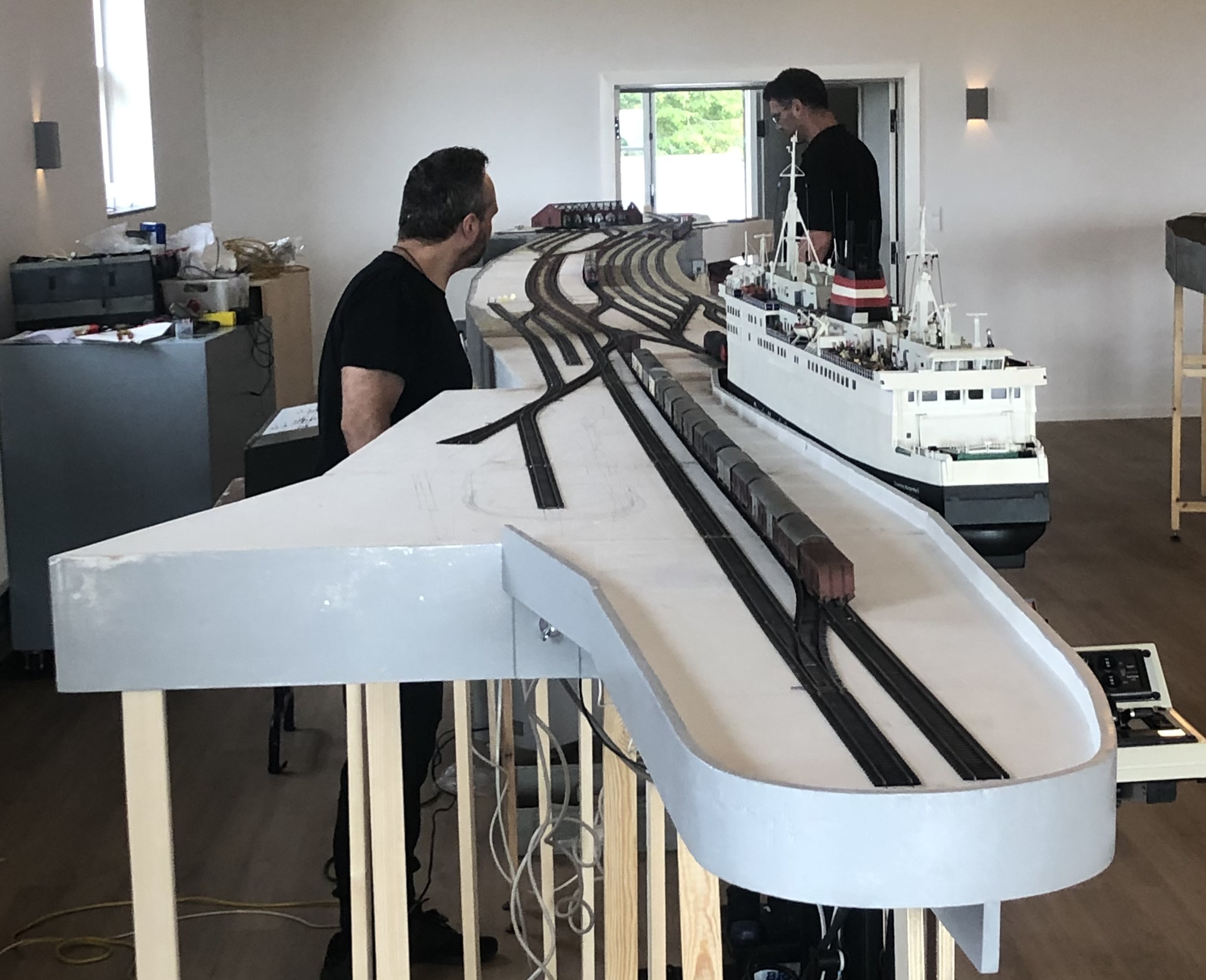

Siden sidst har vi været til Epoke IV træf i Givskudhallen med DM II, og nye stationer, så Trekroner har holdt en lille pause.

https://www.youtube.com/watch?v=fS4OCllMP-k



Og så er der jo snart epoke III træf, med damp, så der er fokus på klargøring .



Men hermed lige et par billeder:





















I særdeleshed et imponerende stykke arbejde !!!   Glæder mig til at se mere om dette projekt...



Er der flere af jeres færgemodeller der er 3D printet ?



Og ja, det store spørgsmål melder sig da også her... Har i overvejet muligheden for, at sælge de filer der ligger til grund for printet ?



Jeg stiller mig ihvertfald gerne i kø og venter...

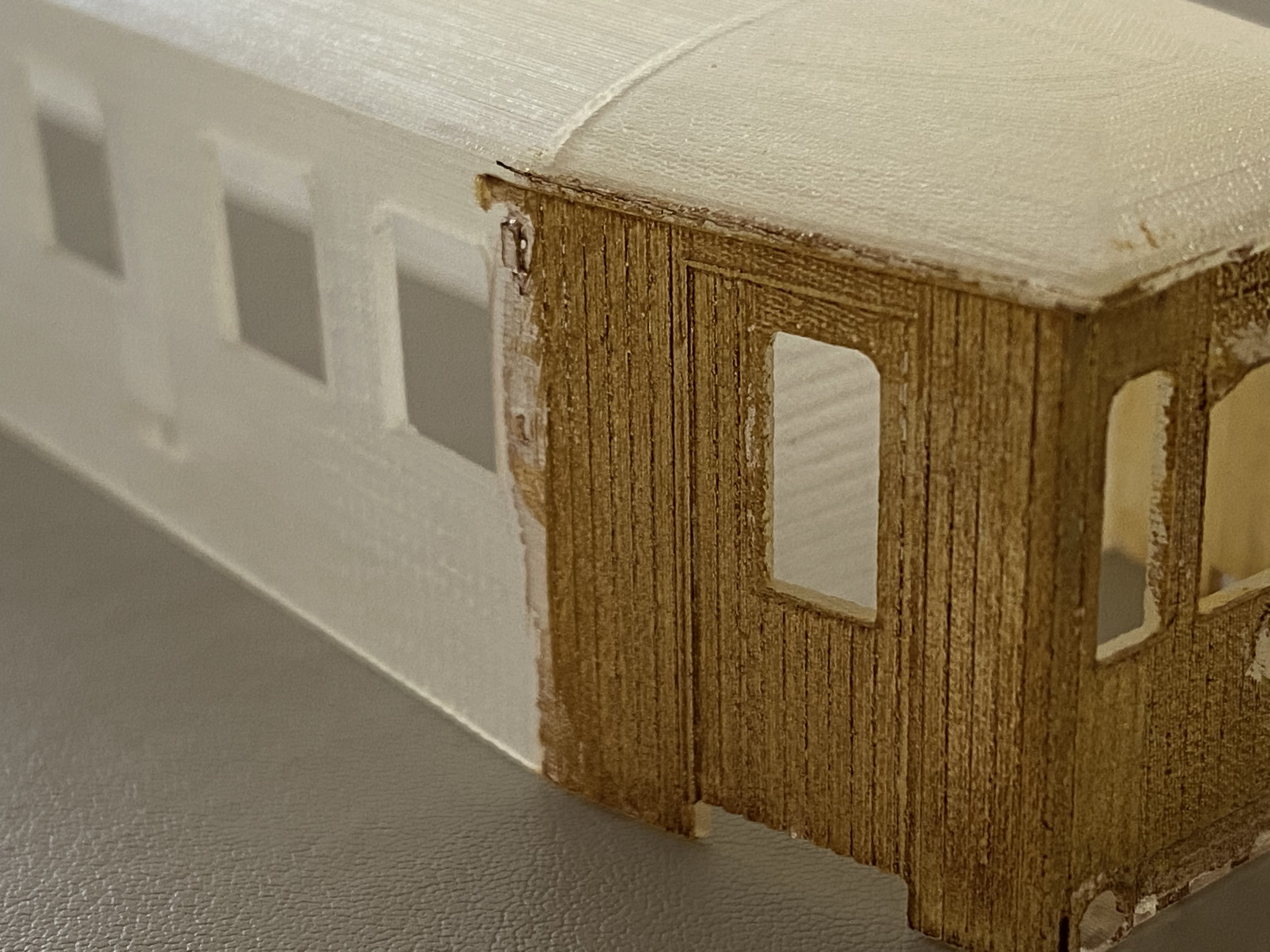

Jeg er i gang med at male mit seneste 3D projekt. Den skal have flere lag maling inden de rigtige farver er der.

Mvh. Ole

Hej Ole,

Det ser godt ud! Jeg går ud fra at det er samme OMB Mh6 du nævner i "Modeltog" på facebook?

Printningen giver jo i sagens natur lidt struktur i overfladen, men det ser ud til at spille meget godt til netop træ-sider!  :)

Havde Mh6 tagpap på? - I givet fald tror jeg du kan få et rigtig fint resultat ved at montere micropore-tape (fra f.eks. Apoteket) og male det med rette grå nuance.

Mvh
Peter


Hej Peter

Jo, det er ganske rigtigt samme model fra Facebook. OMB Mh6 findes jo stadigvæk, og jeg kan se på de billeder jeg har kunne finde på nettet, at de sætter tagpap på, men på de gamle billeder ser det mere ud som et fast tag i sølvgrå farve. Taget skal have lidt filler og pudses lidt før jeg er tilfreds.

Mvh. Ole

Hej Kim



Trekroner er den eneste der er 3D printet.

De andre færger er bygget i 4 og 6 mm. krydsfiner og laserskåret/håndskåret polystyren,

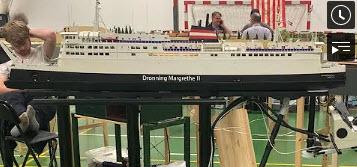

Herunder billede af, Chr. IX og Danmark under klargøring til damptræf





Mvh Peter









Hej med jer alle

Lidt nyt fra Trekroner projektet

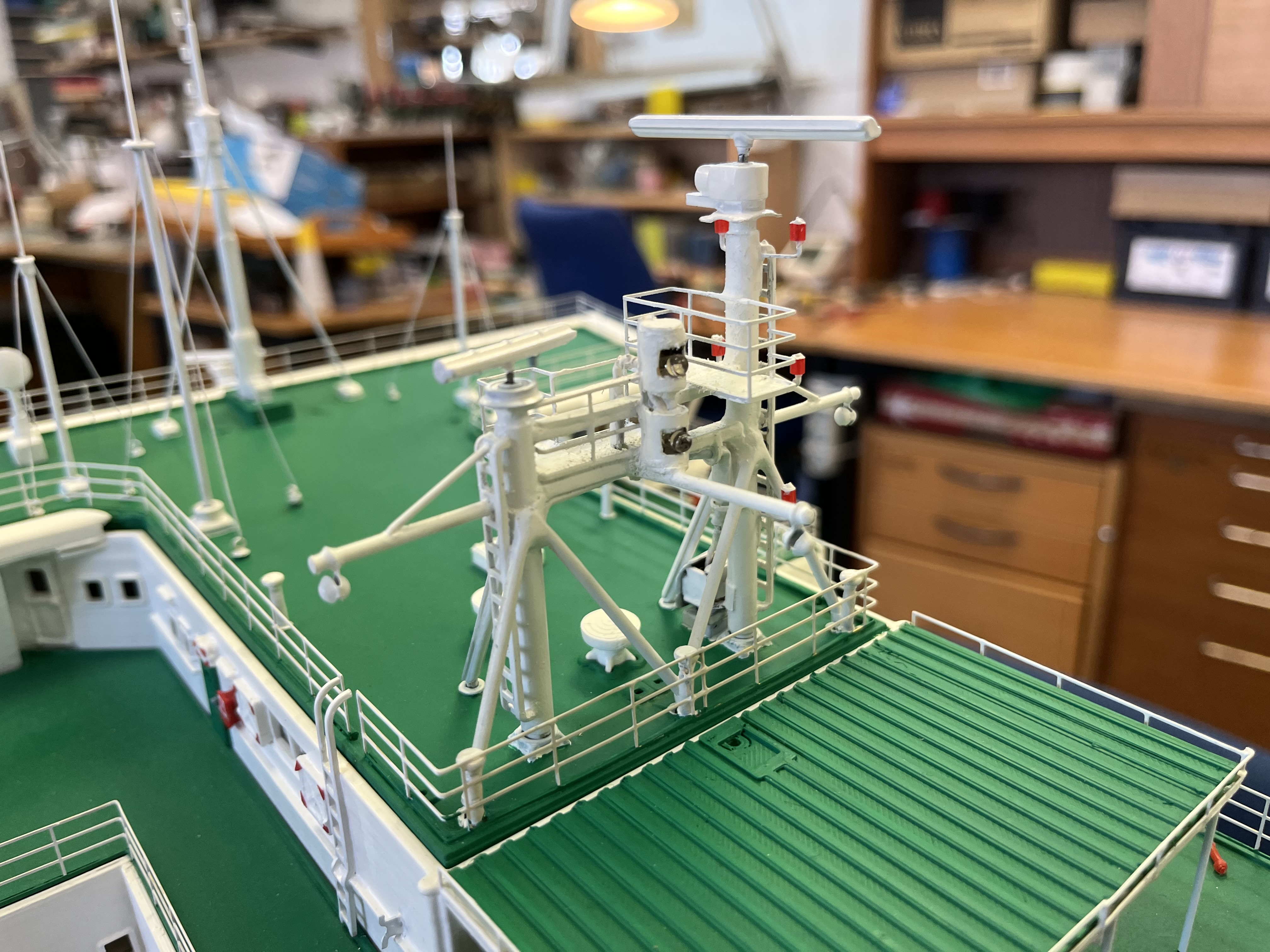

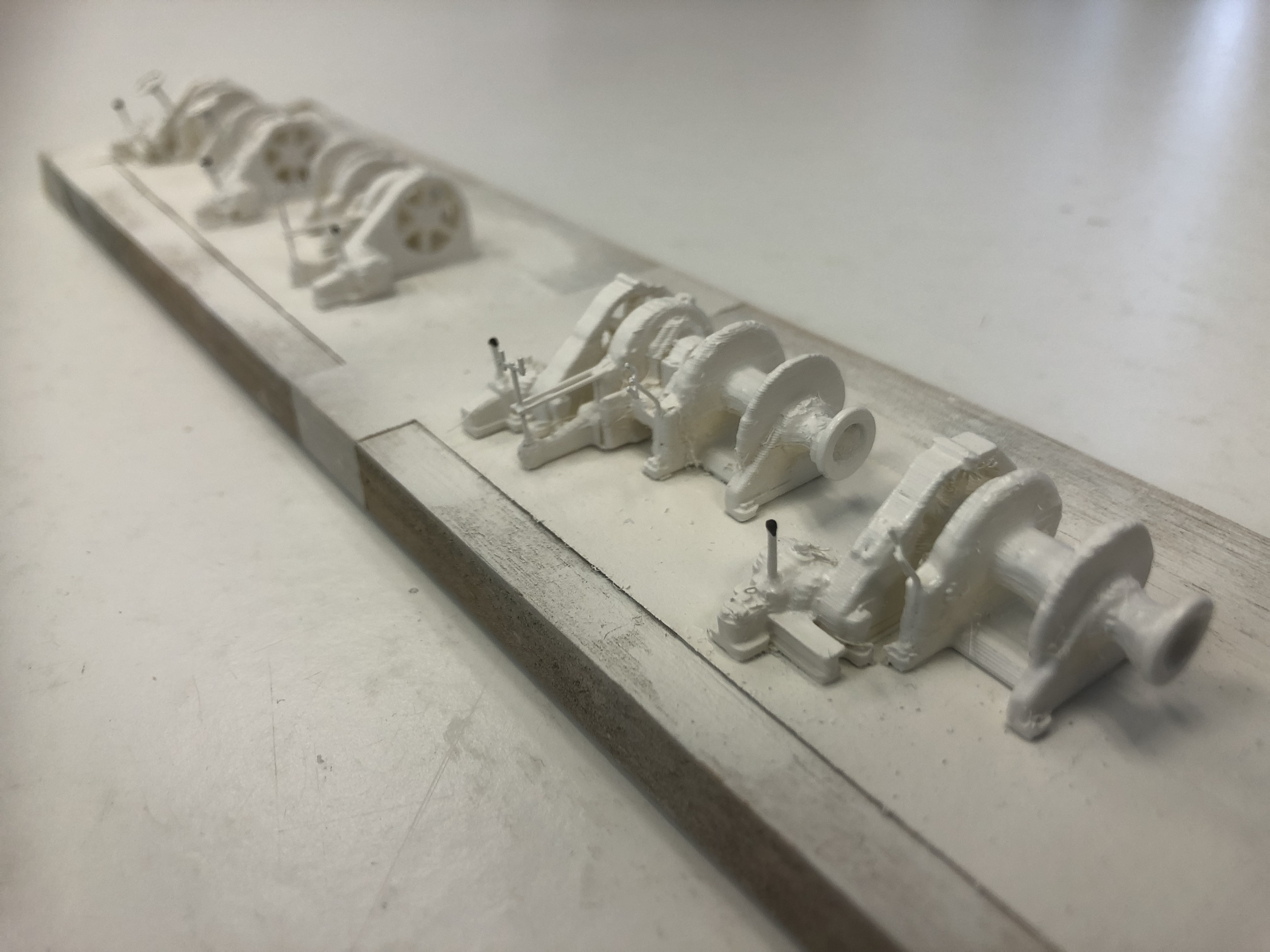

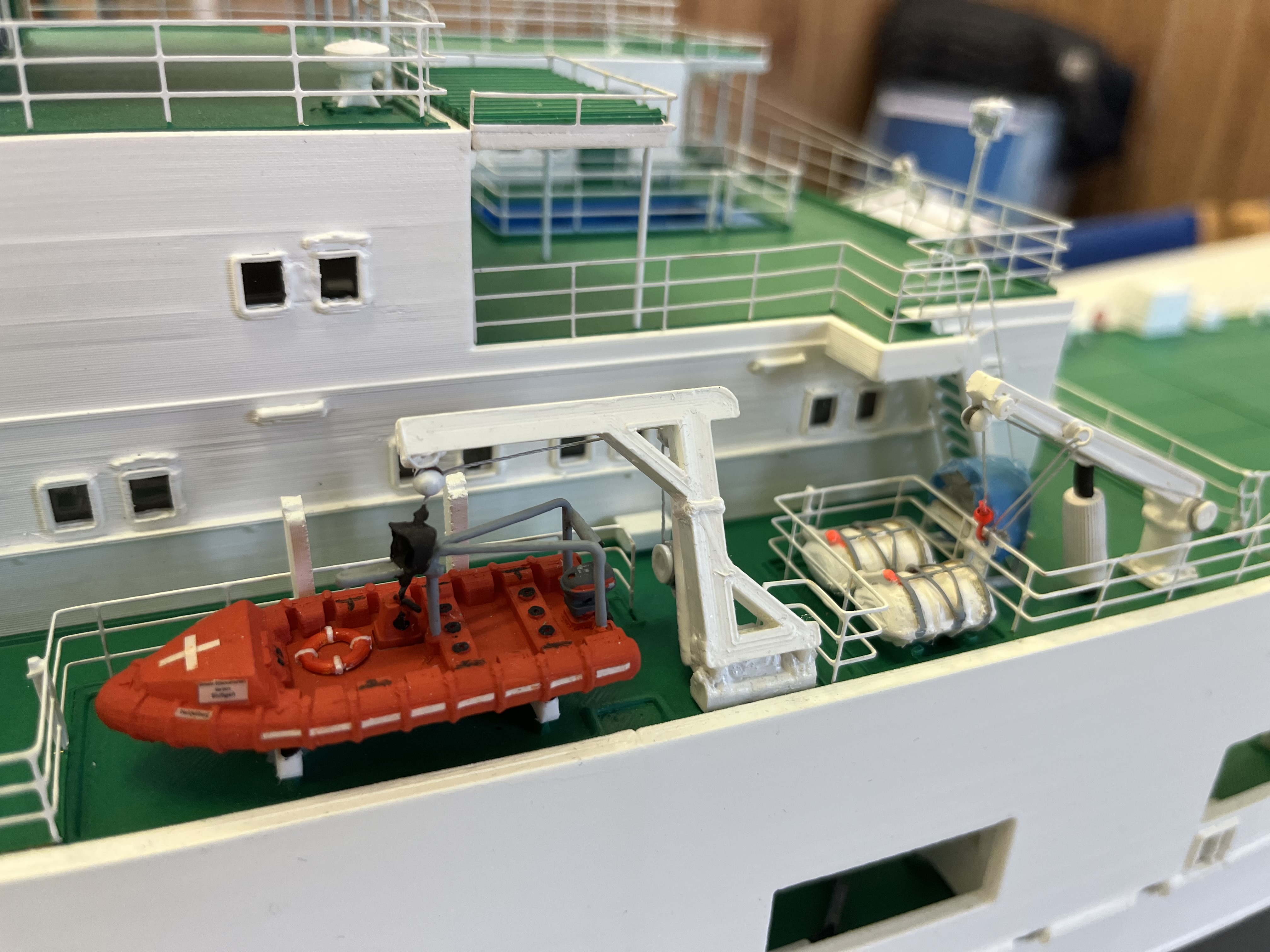

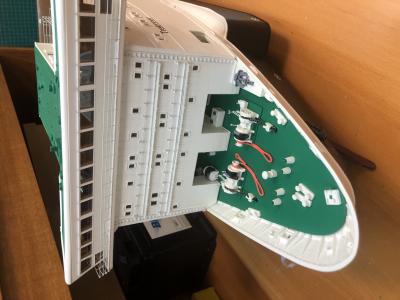

Min gode ven, Andreas har været igang med med at printe fortøjnings og ankerspil, og de er nu malet og monteret.

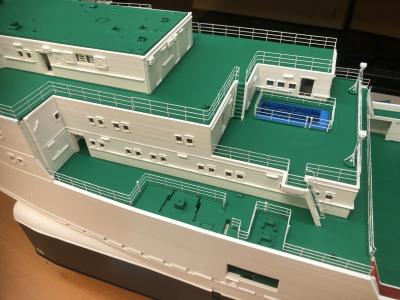

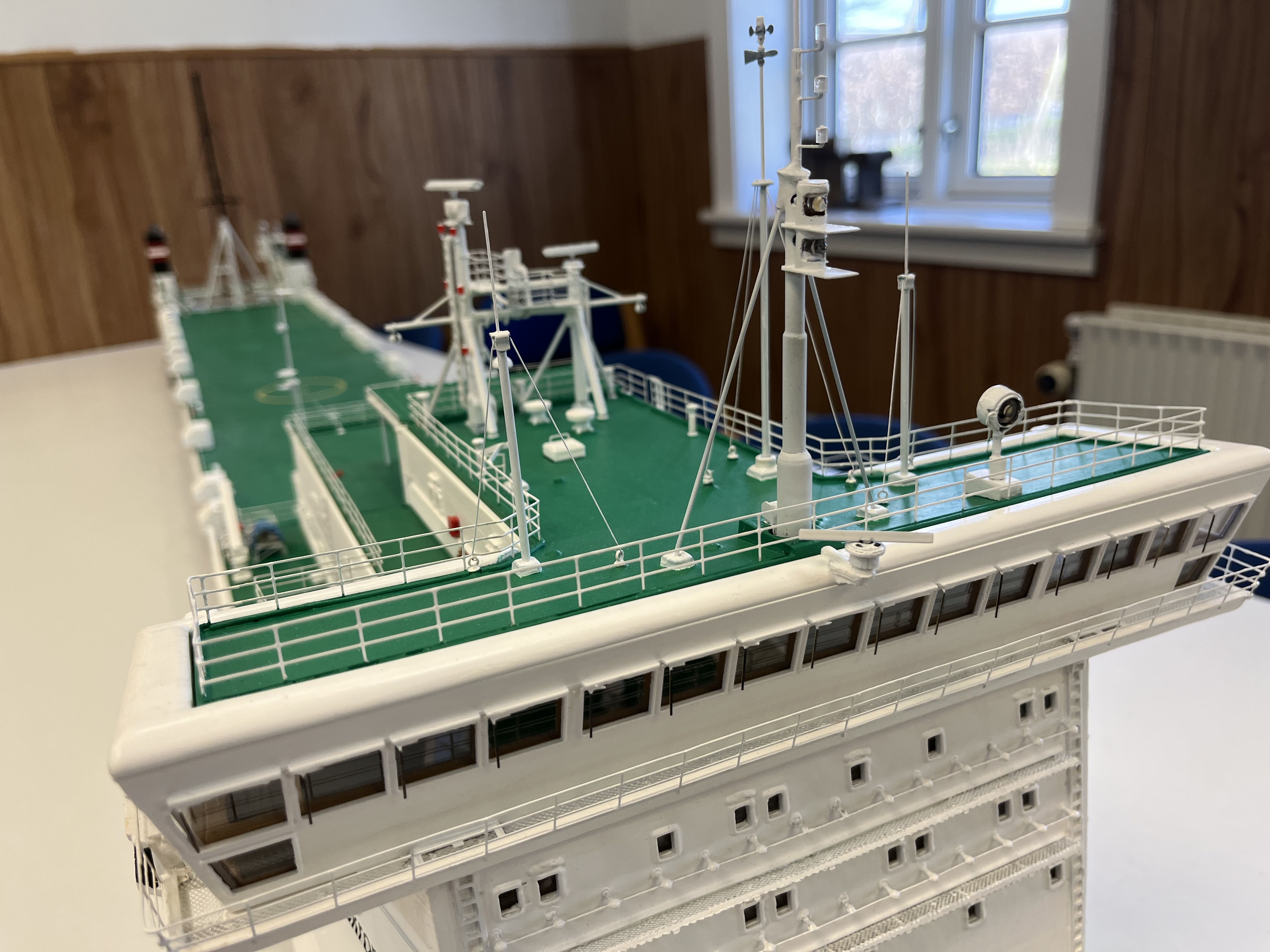

Søgelænder er monteret, det er et pille arbejde, der kræver tålmodighed, og så er "indmaden" til "broen" styrehuset printet og malet.

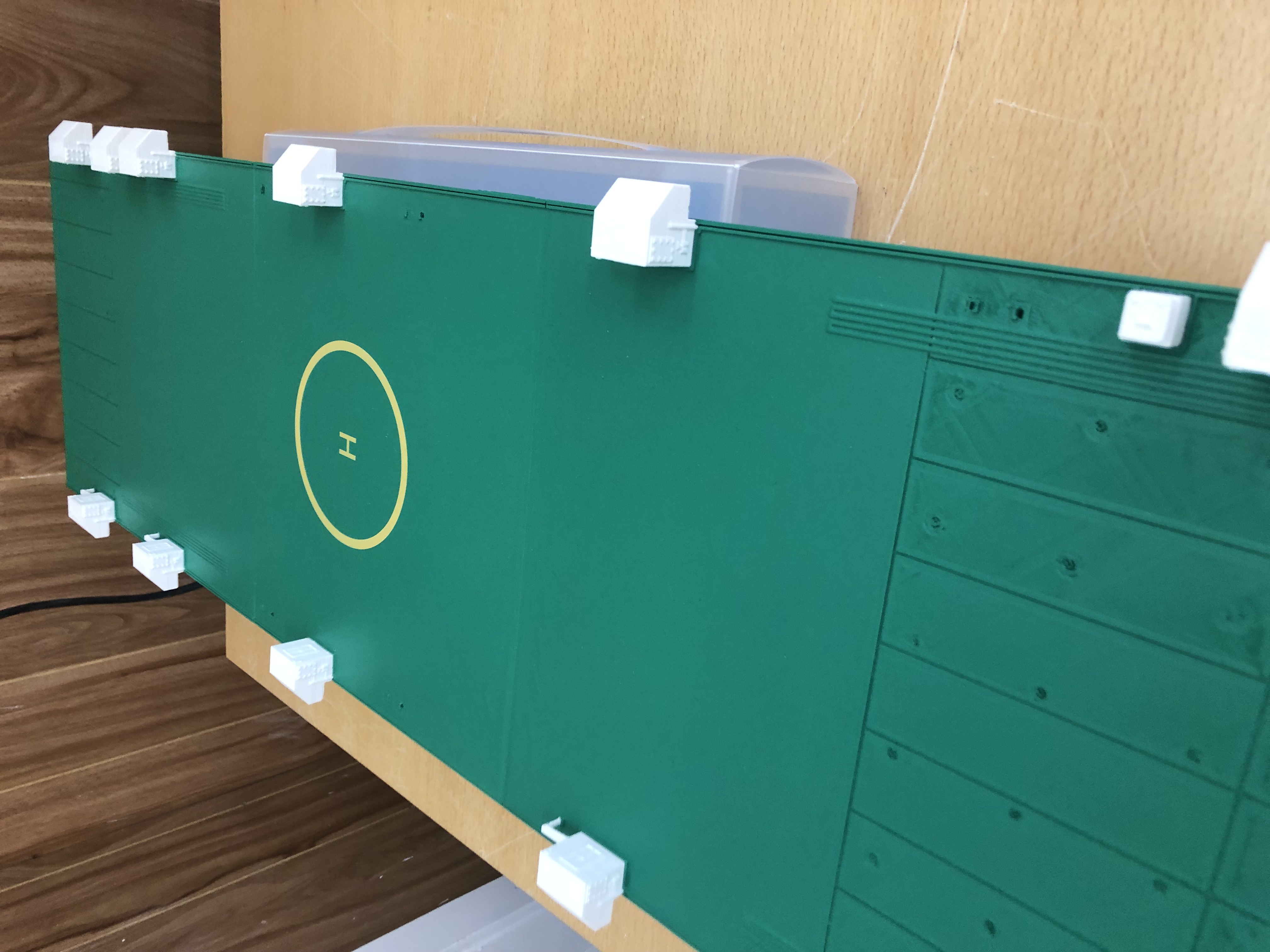

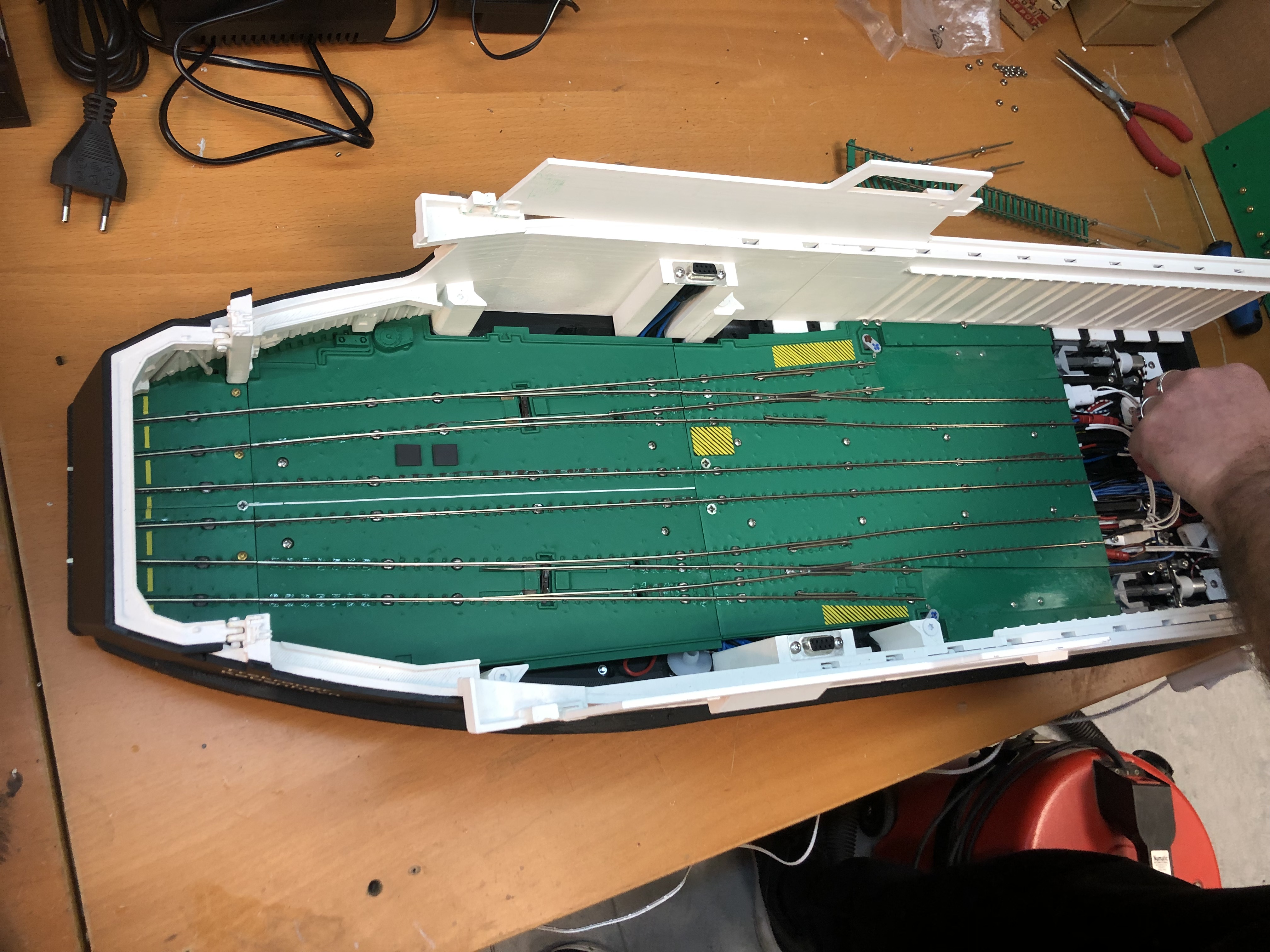

Arbejdet med togdækket er næsten færdigt, der er lagt skinner, på de printede plader og der er etableret løft af agterporten og sporskifter med drev.

I ønskes alle en god weekend

Peter













Ah - kreativ brug af Lego, det kan jeg lide at se!



Hej med jer alle

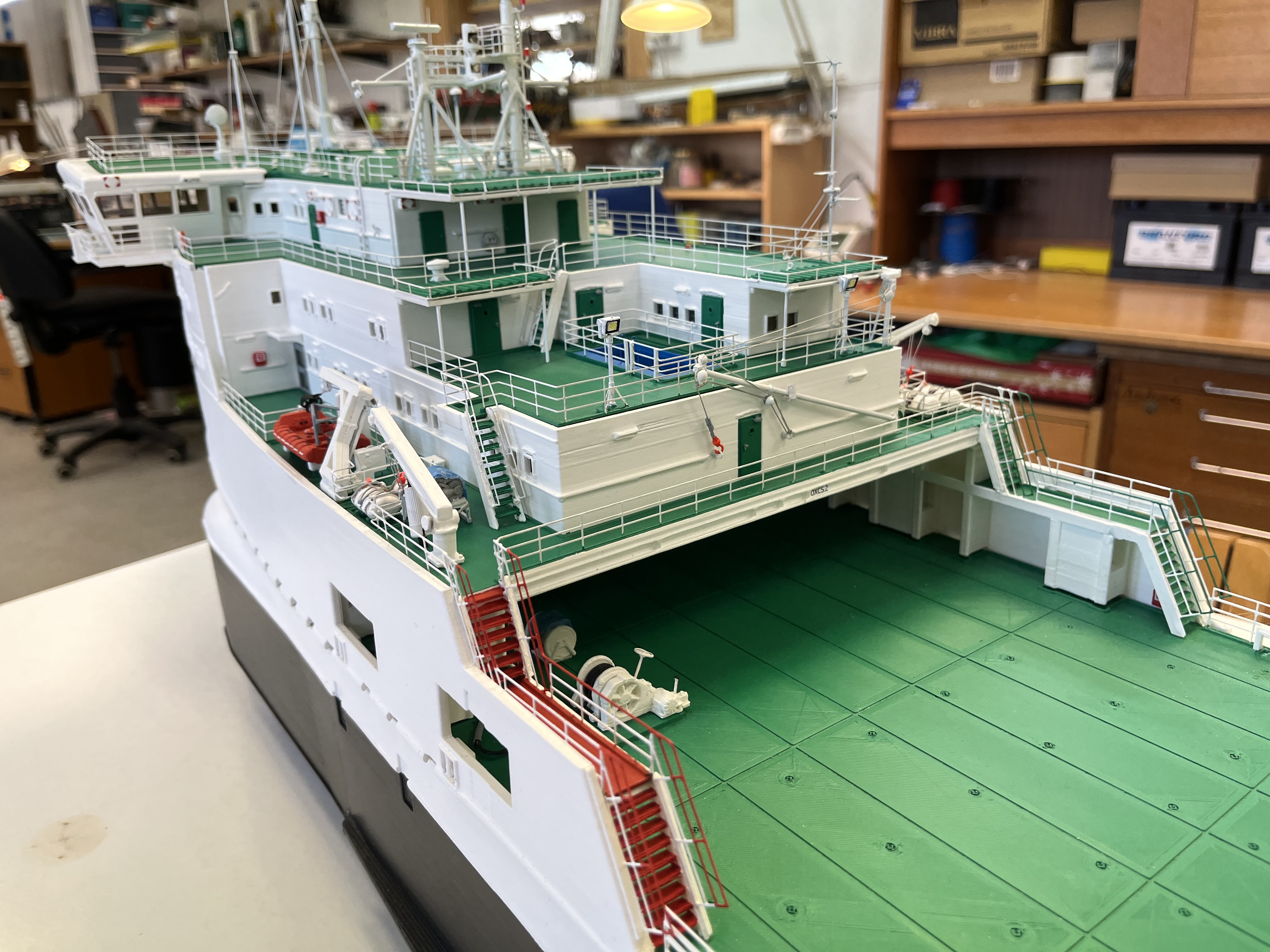

En lille opdatering på Trekroner projektet.

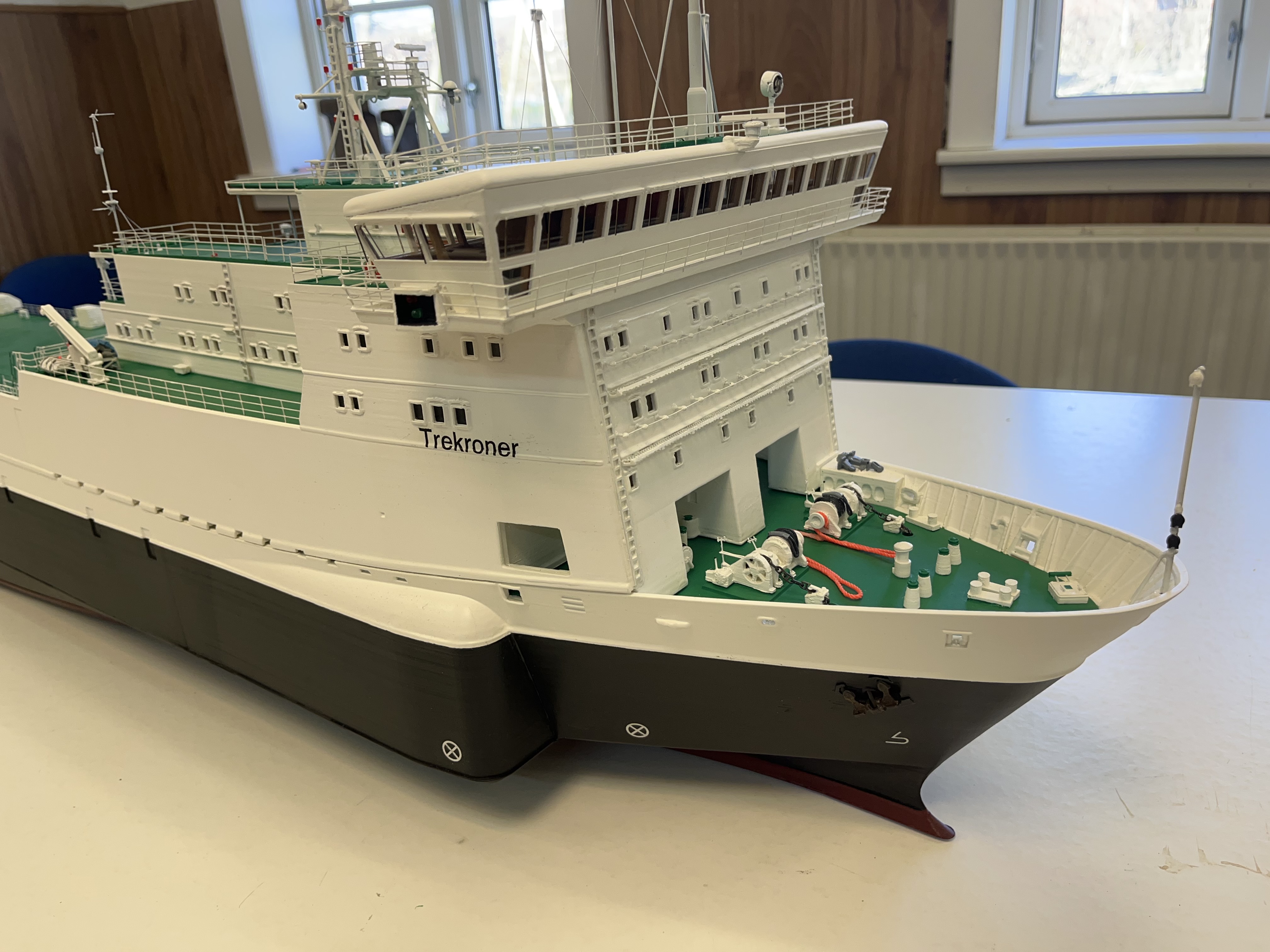

Så er Andreas næsten færdig med Trekroner, der mangles kun mindre detaljer hist og her på skibet, og siden sidst, er der er blevet loddet master med diode lanterne, og monteret søgelænder, 3d printet gummibåd, kraner, redningsflåder mm.

Det er planen at, arbejdet går videre med kontrolpanel, lydmodul, højtaler, kørevogn, transportkasse/vogn, og moduler med færgelejer, det er jo meningen at, den skal bruges til træf mm.

I ønskes alle en god påske

Mvh Peter













Fantastisk projekt.

Hvad for et program har i tegnet færgen i? Og hvordan deler færgen op i printbare størrelser? Jeg ved godt der findes programmer til formålet, men vil gerne høre lidt mere om hvad i har brugt.

Mvh. Ole

Hej Ole

Færgen er tegnet i FreeCad



Håber alle har haft en god sommer.

Der er så småt kommet gang i Trekroner projektet igen, og nu gælder det transportvognen eller kørestellet, til Trekroner.

Da det er meningen, at bruge færgen skal til træf, og "sejle imellem" færgehavne, eller fiddleyards, skal der laves en vogn der kan sikre Trekrones vægt og sikre, bløde og præcise manøvrer.

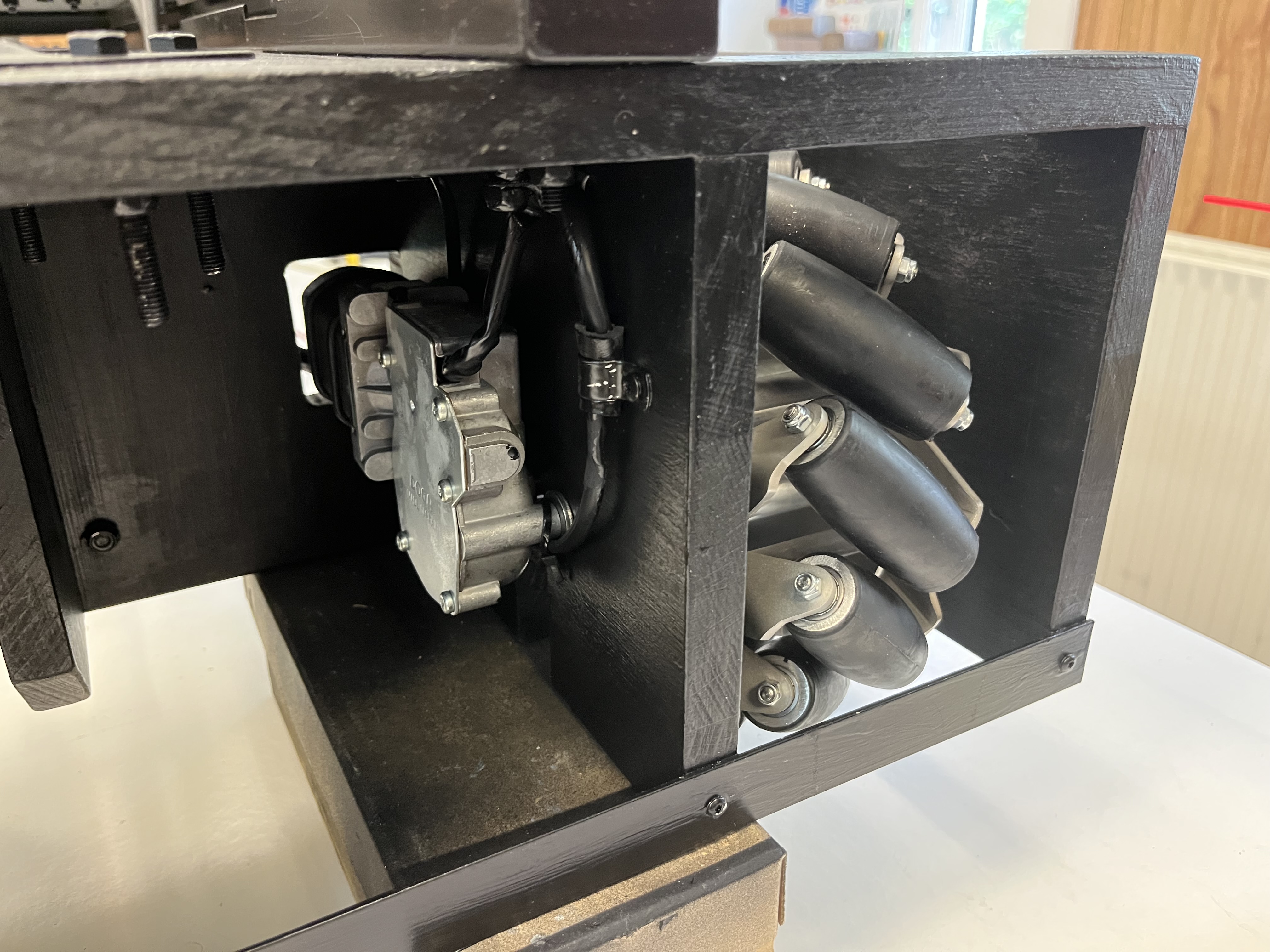

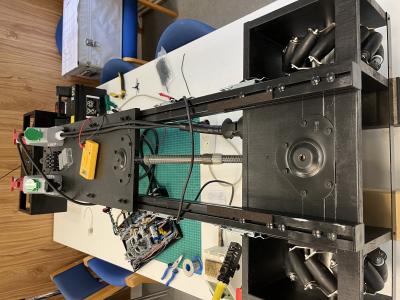

Nedenfor kan i se vognens grundkonstruktion, og der er valgt Mecanum hjul, så den kan "bovtruste" sidelæns, ligeledes er kontrolpulten i gang med at blive lavet, med flittig brug af lego..og så var der er også lige, et bilede af Trekroners maskintelegrafer.

De 4 hjul, får hver sin gearmotor og PWM-elektronik, spændende om det kan virke.

Trekroner må iøvrigt snart sættes på pause, da efterårets damptræf nærmer sig og der skal forberedes køreplan , og materiellet skal trimmes.



MVH Peter







Kontrolpulten der skal monteres på transportvognen og styre motorerne og Trekroners lys, lyd, og sporskifte funktioner

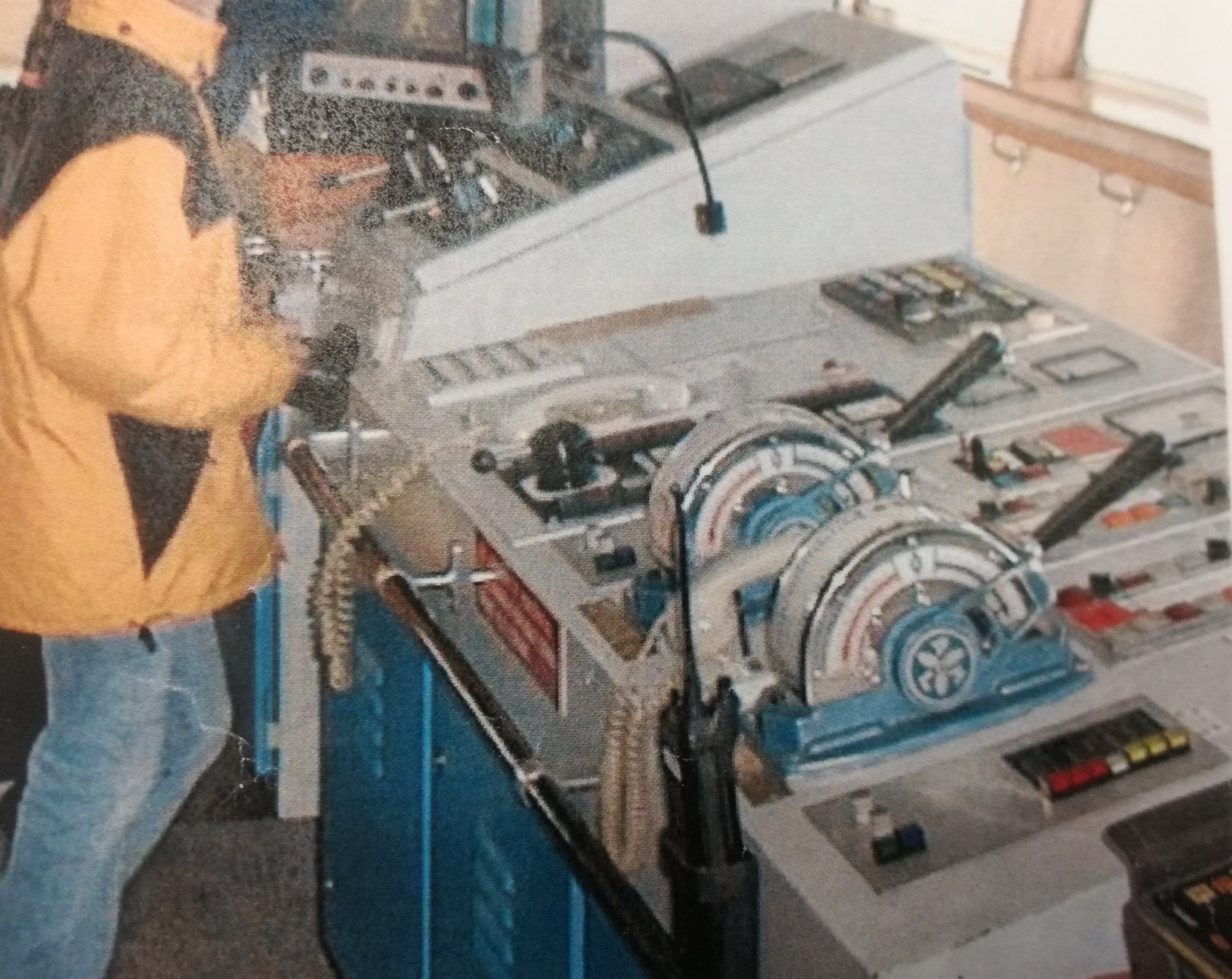

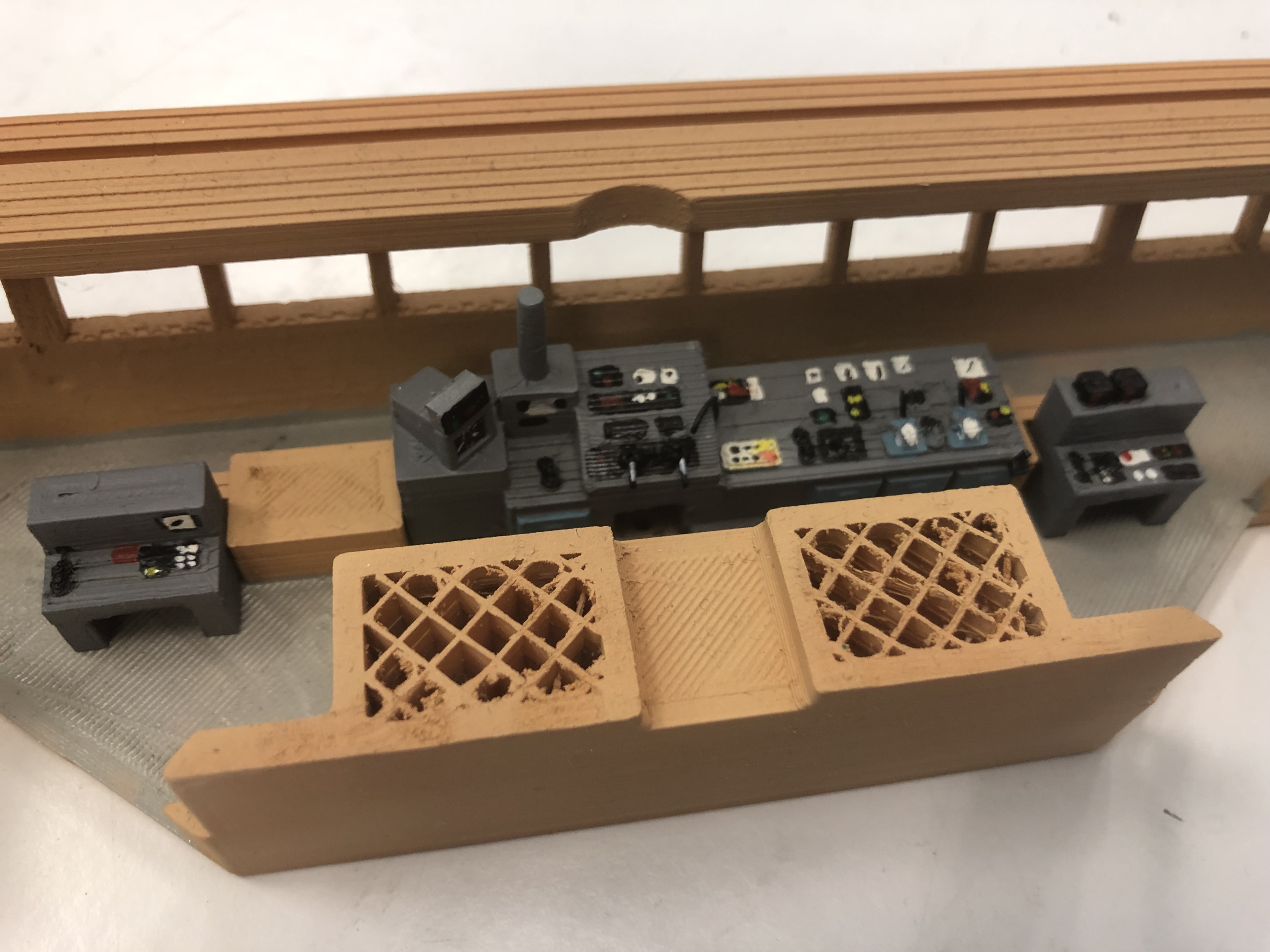

 Trekroners kommandobro med maskintelegrafer



Macanum hjul funktion
