Slanke skiftespor

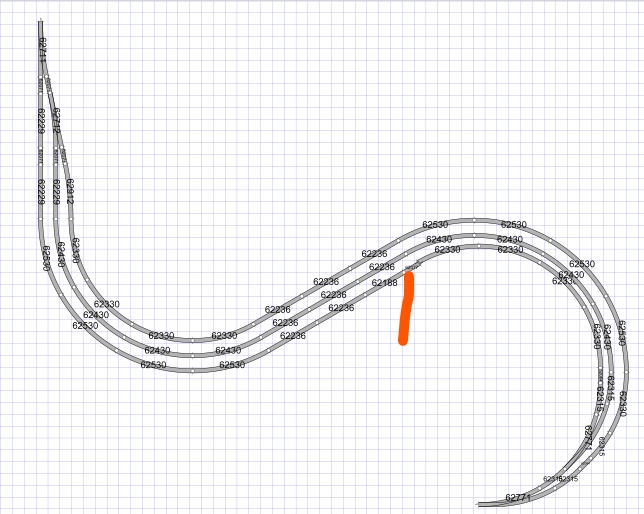

BilledeJeg prøver så her om nogen kan få dette til at hænge sammen?



Mvh Knud

Like 0 kan lide
Top


jhcn

IT & AV vejleder, C. la Cours Skole

Lystrup

Indlæg: 747

PB

Kære Knud

Også i dette forum er der masser af kloge folk som kan hjælpe dig, men det ville hjælpe processen en del på vej hvis du var lidt mere gavmild med oplysninger.

Jeg ved fra andetsteds at du gør i Trix C-Skinner, men det er måske ikke åbenlyst for alle.

Prøv at sætte lidt mere tid af til dine spørgsmål, kom med så mange deltajler som det er dig muligt - og så vil svarene helt sikkert bliver bedre Smile

F.eks. kunne du sætte nogle (maks-) mål på ovenstående problemstilling. På den måde ved folk hvilke rammer de skal holde sig indenfor når de forsøger at tegne en løsning.

Det er svært at læse mellem linjerne - eller folks tanker for den sags skyld - så jo mere du informerer, jo bedre stiller du alle dem som har evnerne til at hjælpe. Og dem er som skrevet mange af - også her på Sporskiftet!!

Mvh

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk.

Medlem af Slæbeskoen. Bygger moduler til treskinnedrift med Märklins C-skinner

Like 1 kan lide
Top


Litra P

Indlæg: 1.852

PB

Hej Knud,

Hvis du vil have en 100% korrekt løsning, der følger Märklins geometri, er svaret nok nej. Ikke muligt - og det hænger sammen med kurvesporskifternes geometri.

hvis du vil have en løsning, hvor en ensporet strækning forsynes med en tresporet (skygge)banegård indenfor den givne plads er der sikkert andre elegantere løsninger...

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


TogSvendsen

Indlæg: 436

PB

Litra P skrev:
Hvis du vil have en 100% korrekt løsning, der følger Märklins geometri, er svaret nok nej. Ikke muligt - og det hænger sammen med kurvesporskifternes geometri.

hvis du vil have en løsning, hvor en ensporet strækning forsynes med en tresporet (skygge)banegård indenfor den givne plads er der sikkert andre elegantere løsninger...

Eh? Det ser da ud til at være fint muligt jf. et svar på præcis samme spørgsmål på "den anden kanal": https://baneforum.dk/viewtopic.php?f=4&p=16212#p16212

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Nej, for for de to "ender" ligger med af dig viste løsning modsat hinanden (180°), ovenfor ligger de de to udgange i en vinkel på 90° fra hinanden. Og det er lige der hunden ligger begravet...

Løsning nummer to med udvidelse vil nok virke...



Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Som i på den anden kanal kan se, skal kurvesporskifterne udelades for at det kan lade sig gøre på fornuftig vis (se Moppes forslag).

Men rammebetingelserne er jo ikke lagt fast (plads, formål etcetera). Muligvis kan der laves en løsning uden s-kurver indenfor den givne plads...

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


TogSvendsen

Indlæg: 436

PB

Litra P skrev:
Som i på den anden kanal kan se, skal kurvesporskifterne udelades for at det kan lade sig gøre på fornuftig vis (se Moppes forslag).

Det er vi så enige om, min bemærkning gik også mest på at du sagde, at det ikke kan lade sig gøre. Kombinerer du første forslag og sidste forslag, så kan det jo godt lade sig gøre. Endda præcis som det er ønsket; med tre parallelkurver.

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

hej

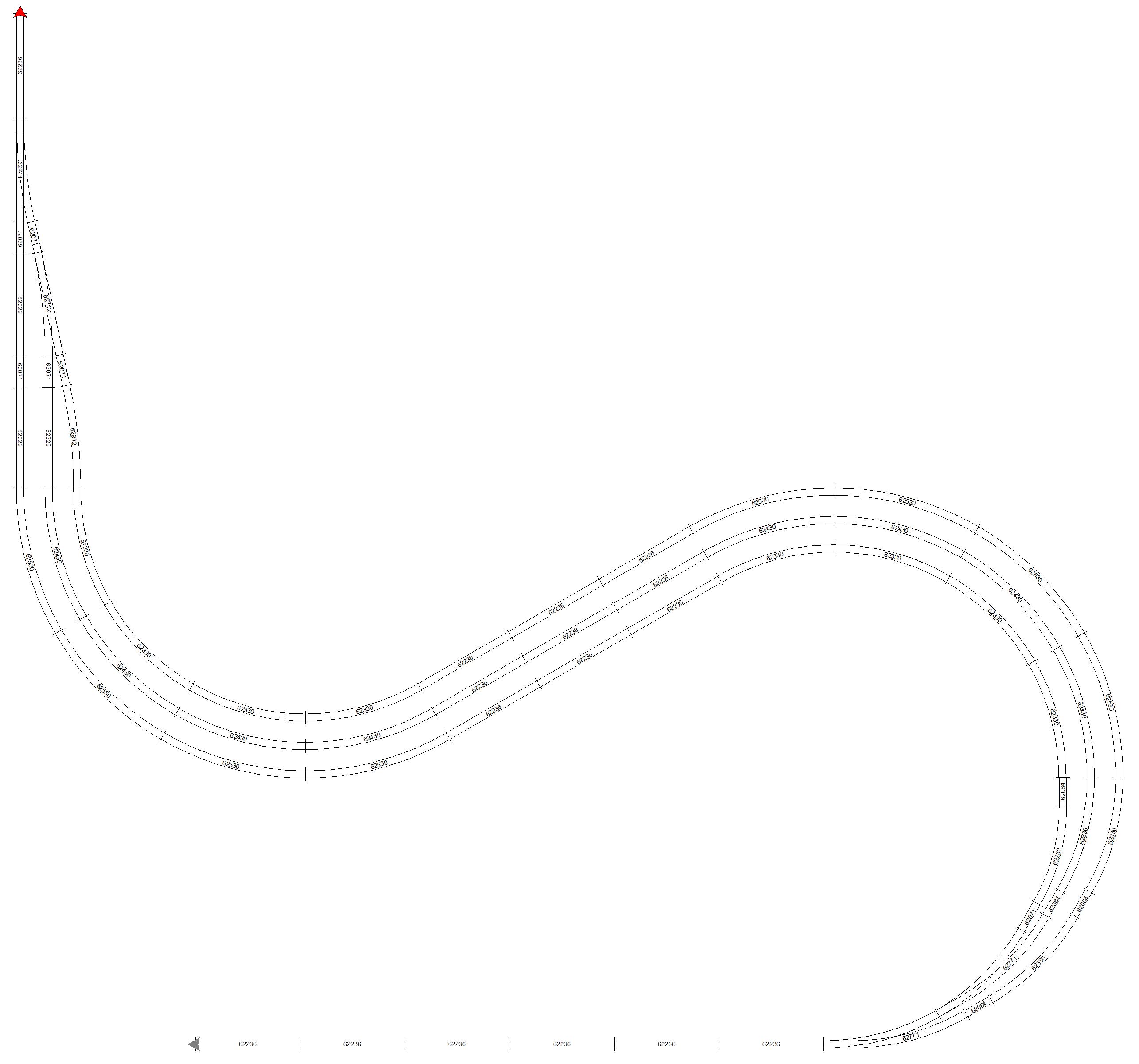

Ja det kan lade sig som mit forslag viser, lavet i scarm.



mvh

Jan

Billede

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

jan mx skrev:

hej

Ja det kan lade sig som mit forslag viser, lavet i scarm.



mvh

Jan

Billede



Ja, men som sagt ikke ved at følge Märklins geometri. Du bliver nødt til at skære i kurvesporskifte nummer to til for at få plads din plan. Jeg har ikke prøvet det selv og ved ikke om det i øvrigt i det hele taget er muligt.



Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej

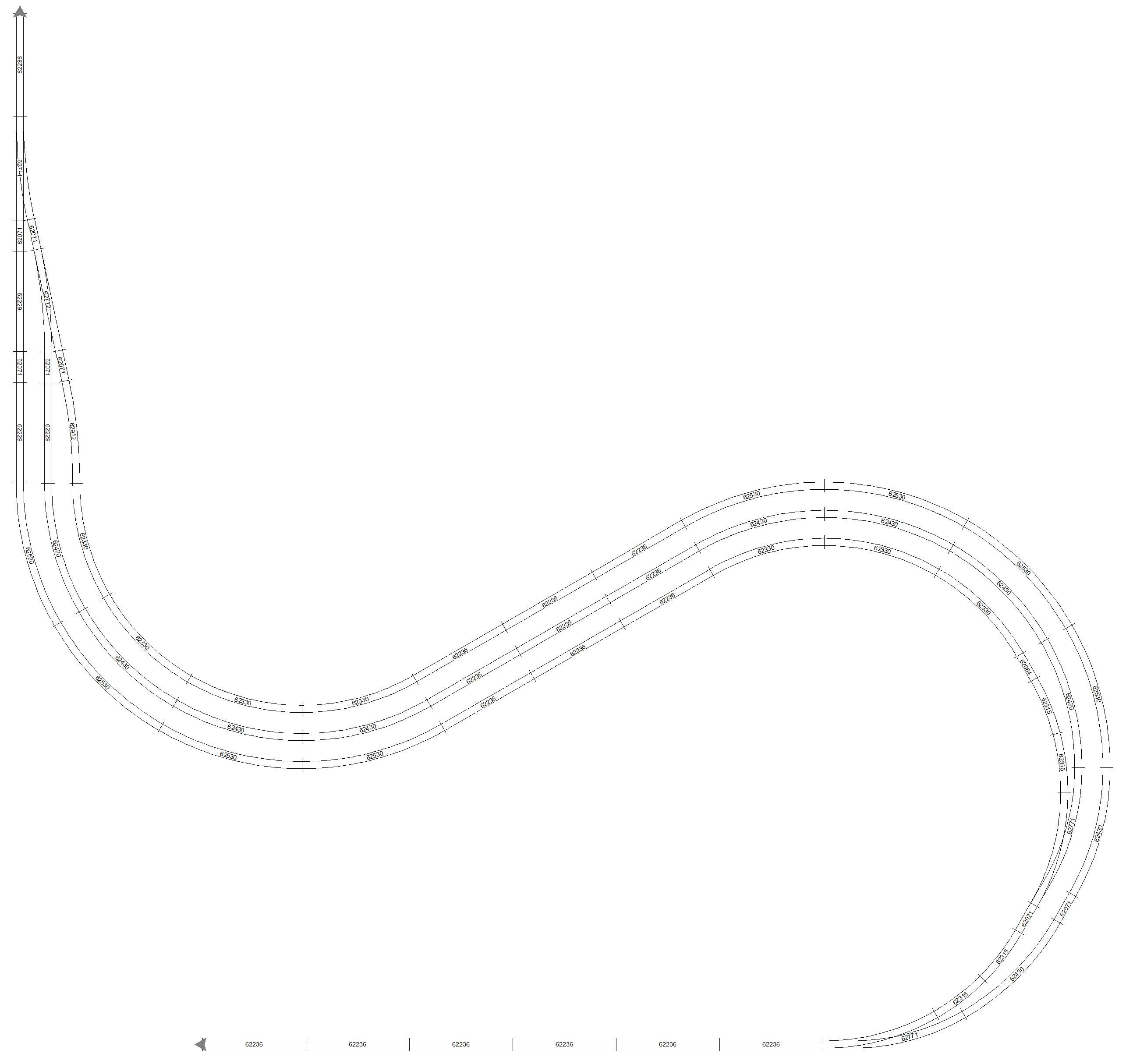

Så prøver vi bare igen.

Mvh

Jan

Billede

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Den er væsentlig bedre, men der skal stadigvæk snittes i en 430-skinne.

Her er løsningen, der følger Märklins geometri, men den koster rigtig længde på de to nederste overhalingsspor. Det ødelægger vel den egentlige intention.

Jeg ville nok foretrække Moppes forslag, men det hænger naturligvis sammen med, hvor lange tog man vil køre med.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej Lars

jeg tror du skal kigge lidt på trix´s hjemmeside så vil du kunne se at det ikke skulle være nødvendigt at skære i den yderste af skinnestregene.

og du må ikke sammenligne maerklin og trix da maerklin ikke har de slanke kurvesporskifter i deres program.



Mvh

Jan

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

jan mx skrev:

Hej Lars

jeg tror du skal kigge lidt på trix´s hjemmeside så vil du kunne se at det ikke skulle være nødvendigt at skære i den yderste af skinnestregene.

og du må ikke sammenligne maerklin og trix da maerklin ikke har de slanke kurvesporskifter i deres program.



Mvh

Jan



Hej Jan,

Du har ret i man kan sætte en 62430 direkte efter det slanke kurvesporskifte, men så er der ikke plads til det medfølgende stykke ballast der passer mellem de to spor. Det kan så leve med eller lade være. Eller fylde hullet ud "manuelt" på stationære anlæg.

Märklin har slanke kurvesporskifter i deres program (sidder og kigger på to lige nu). Märklin C og Trix C har den samme geometri.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej Lars

Hvad nr har marklins kurvsporskifter? da jeg var inde i formiddags kunne jeg kun finde de alm.

mvh

Jan

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

24771 og 24772

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

Hej Lars

takker, men de kan ikke leveres i øjeblikket, derfor så jeg dem ikke.

mvh

Jan

Like 0 kan lide
Top


Niels

Ingeniør

Indlæg: 306

PB

Hej,

Sludder... Laughing out loud

Eks. nettog.dk oplyser de har de slanke kurveskift i c-skinne sortimentet på lager!

Venligst

Niels

__________________

http://www.niels-modeltog.dk

Like 0 kan lide
Top


jan mx

Indlæg: 91

PB

hej

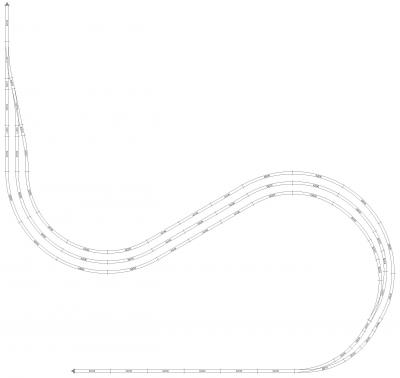

prøver lige igen

Niels det var på Maerklins hjemmeside, derfor kan forhaldler/importør godt have dem på lager.

Mvh

Jan

Billede
