Nyt Layout

Er det meningen at du kun skal køre med Märklin materiel?

Skal du køre med vogne fra bl.a. HobbyTrade, F2010 og Heljan skal du nemlig ud i R2 ca. 43 cm. radius for ikke at få uheld med vognene.

Det bliver primært maerklin, jeg ved godt der måske kan blive problemer med den R1, men alt matriel bliver testet inden endelig

beslutning om spor.

su

I forbindelse med din sporplan er der nogle steder hvor der kan maximeres. Vender tilbage en af de kommende dage.Hvilket tegneprogram bruger du?

Hej

er altid modtagelig for ideer.

der er brugt wintrack



su



Som et godt råd vil jeg anbefale dig kun at anvende R1 på industrispor - og ellers have R3 og kun undtagelsesvis R2 som mindste radius. Selv R2 er for snæver for visse Heljan vogne.



Hilsen Gert

Kunne du ikke lige ligge en wintrackfil op. Altså en " .tra ", så er det hurtigere og nemmere at gå ind med ændringsforslag.

hej

skal prøve med .tra fil



r1 og r2 er brugt af hensyn til plads.

Kan nok godt få ændret til r2 og r3.



Attachment	Størrelse
Skyggebane_ver1.tra	18.39 kB

Jeg har da flere vogne fra både Heljan og Hobbytrade som alle kører problemfrit på mine Märklin R1 kurver . . . Endda også S kurver







Det lyder jo fint, så har du ikke nogen B-Vogne fra Heljan eksempelvis. Men det kunne jo tænkes at du i fremtiden gerne ville have en model fra fabrikant xy, der kræver en minimumradius på 42cm og så bander man fordi de der R1 er bygget ind overalt.

Du mangler at oplyse om hvor meget plads der egentlig står til rådighed. Skal der være plads til andet i rummet? Hvor er døren placeret? Og vinduet/vinduerne? Så kan der gives flere gode råd.

Venlig hilsen

Lars







Har Lars,

Jo jeg har skam adskillige B vogne fra Heljan, der kører fint på mine R1 skinner

Dog har jeg måtte "snyde" lidt og skære to små "dutter" af på siden/under vognene, så boogierne kan bevæge sig lidt mere. Men det er ikke noget man bemærker og så kører de skam helt fint i R1 kurverne . . . som sagt endda også i S kurver med R1

Men nu skal jeg nok lade være med at hi-jacke tråden yderligere. Den fangede mig bare lige og så synes jeg, at jeg ville dele mine erfaringer med R1 kurver, når nu der skal planlægges nyt layout

Hej

uploader en grundplan

der er 40 cm fri i hver ende . det er fordi der er vandindstallationer i den ene ende, og radiator og vindue som man skal kunne komme til i den

anden. vinduet vinduet sidder højt.

døren er i åbningen i grundplanen

skygge banegården er planlagt til og være på langsiden.

su



der var lige en rettelse til grundplanen

Attachment	Størrelse
NYT LAYOUT GRUNDPLAN.tra	11.45 kB

Det der 84 x 384 hvad er det?



hej

det er der hvor den skjulte banegård skal være. den er ca 30 cm under resten

dybden er 84 cm. har holdt mig til det så jeg har mulighed for nå evt vogne på inderste spor

384 er længden, kan udvides til 400 - 410 ca 20 cm i hver ende

su

Er det skyggebanegården du har givet disse mål?



Dit egen forslag er da 270 cm. på den smalle led.



ja, det er skyggebanegården der er de ca 400 x84 cm

det er planen at den kun skal være under den lange side langs væggen.

det øverste lag er bygget op som et U med en lille ekstra plade i den ene ende.

su

Hej

nu fik jeg rettet lidt til, har fjernet alle R1 kurver

su



Attachment	Størrelse
Skyggebane_ver2.png	40.99 kB
Skyggebane_ver2.tra	18.42 kB

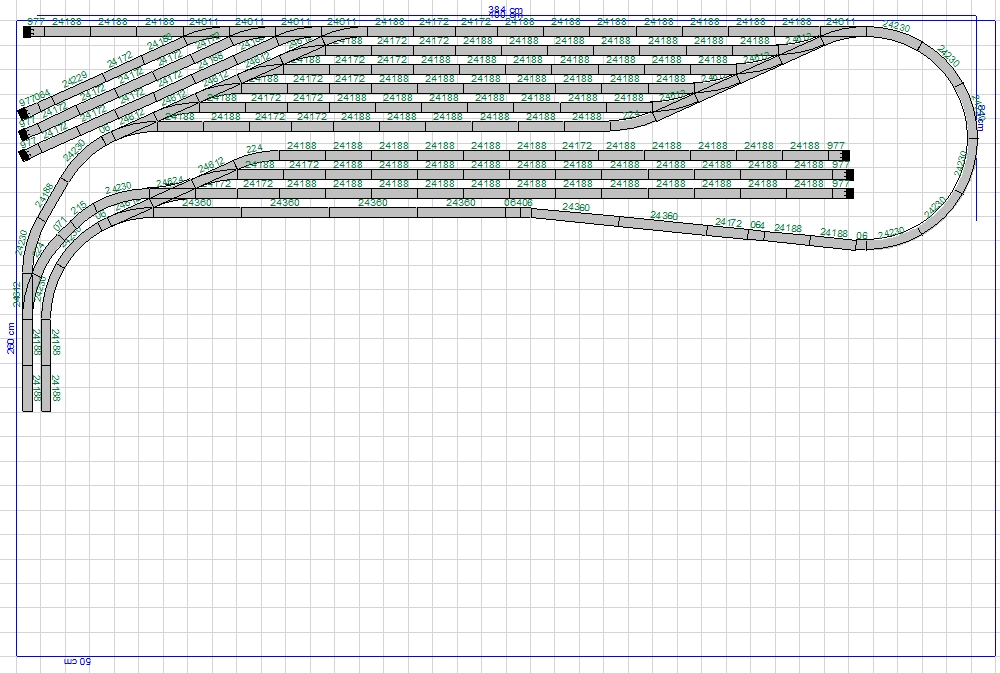

Hej du lige et forslag.

Her er der plads til 3 lange og 3 korte styrvognstog.                         Her er der plads til 3 lange og 4 korte, og der er kun 1 el krydsspor.

Attachment	Størrelse
Skyggebane_ver1-Ivan.tra	18.85 kB
Skyggebane_ver1-Ivan3.tra	19.17 kB

Hej

Takker for et rigtigt fint forslag

du har fået udnyttet den begrænsede plads fuldt ud

su

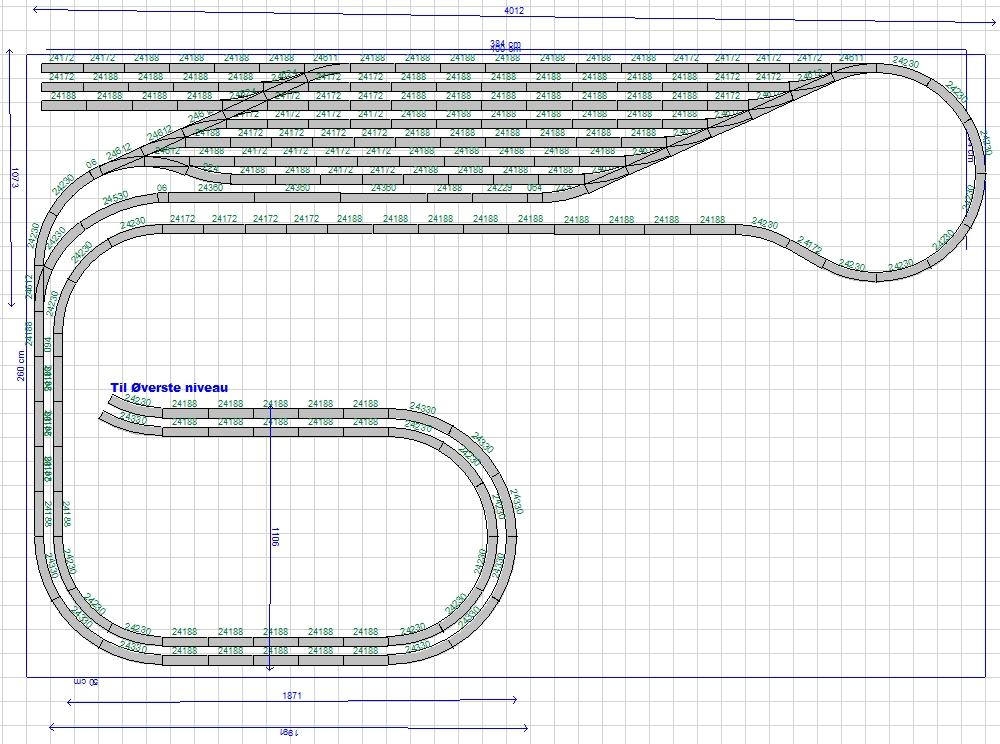

Hej lige ændringsforslag til dit eget layout. Giver 18,8 cm. mere på samtlige spor

Attachment	Størrelse
Skyggebane_ver2.ændret af Ivan.tra	20.8 kB

Takker mange gange

ja, det er jo en fin service man får her på forum.

Jeg må jo nok se og komme igang med og få lagt nogen spor

su





[/quote]

Hej ?

Jeg kan kun anbefale at have hele planen færdig før der bliver lagt skinner. Hvis skyggebanegården bygges først hænder det ofte at en af opkørslerne kommer til at dukke op et forkert sted på anlægget.

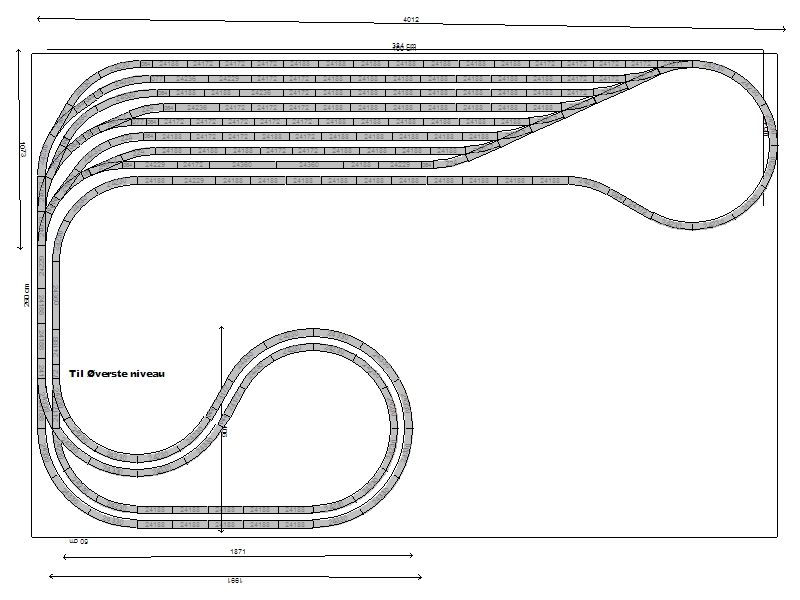

Jeg har optimeret skyggebanegården yderligere. Sporene er blevet længere og der er fjernet en del s-kurver. Samtidig er brugen af englændere blevet undgået.



Hvis du har plads nok til højre kan du spejle sporudfletningen til venstre og sætte den på der det vil bringe yderligere længde til opstillingssporene.

Venlig hilsen

Lars

Attachment	Størrelse
Skyggebane_ver3.ændret af Lars.tra	21.71 kB

Hej ?

Jeg kan kun anbefale at have hele planen færdig før der bliver lagt skinner. Hvis skyggebanegården bygges først hænder det ofte at en af opkørslerne kommer til at dukke op et forkert sted på anlægget.

Jeg har optimeret skyggebanegården yderligere. Sporene er blevet længere og der er fjernet en del s-kurver. Samtidig er brugen af englændere blevet undgået.



Hvis du har plads nok til højre kan du spejle sporudfletningen til venstre og sætte den på der det vil bringe yderligere længde til opstillingssporene.

Venlig hilsen

Lars

[/quote]

Du har så ikke spor til styrevognstog der kommer den "rigtige" vej tilbage.

Der bliver sikkert ikke brug for dine lange spor, som er op til ca. 270 cm.

Angående dine lange spor har du jo netop dit layout til Frank som kan give ideer.

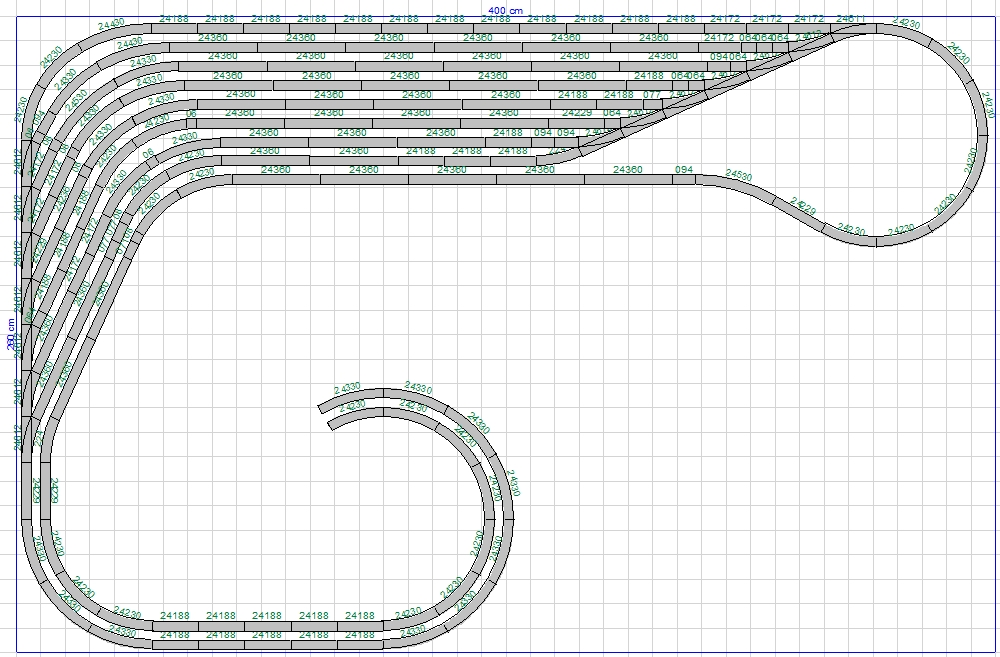

8 lange spor på skyggebanegård

Attachment	Størrelse
skyggebanegård-8lange.tra	18.64 kB

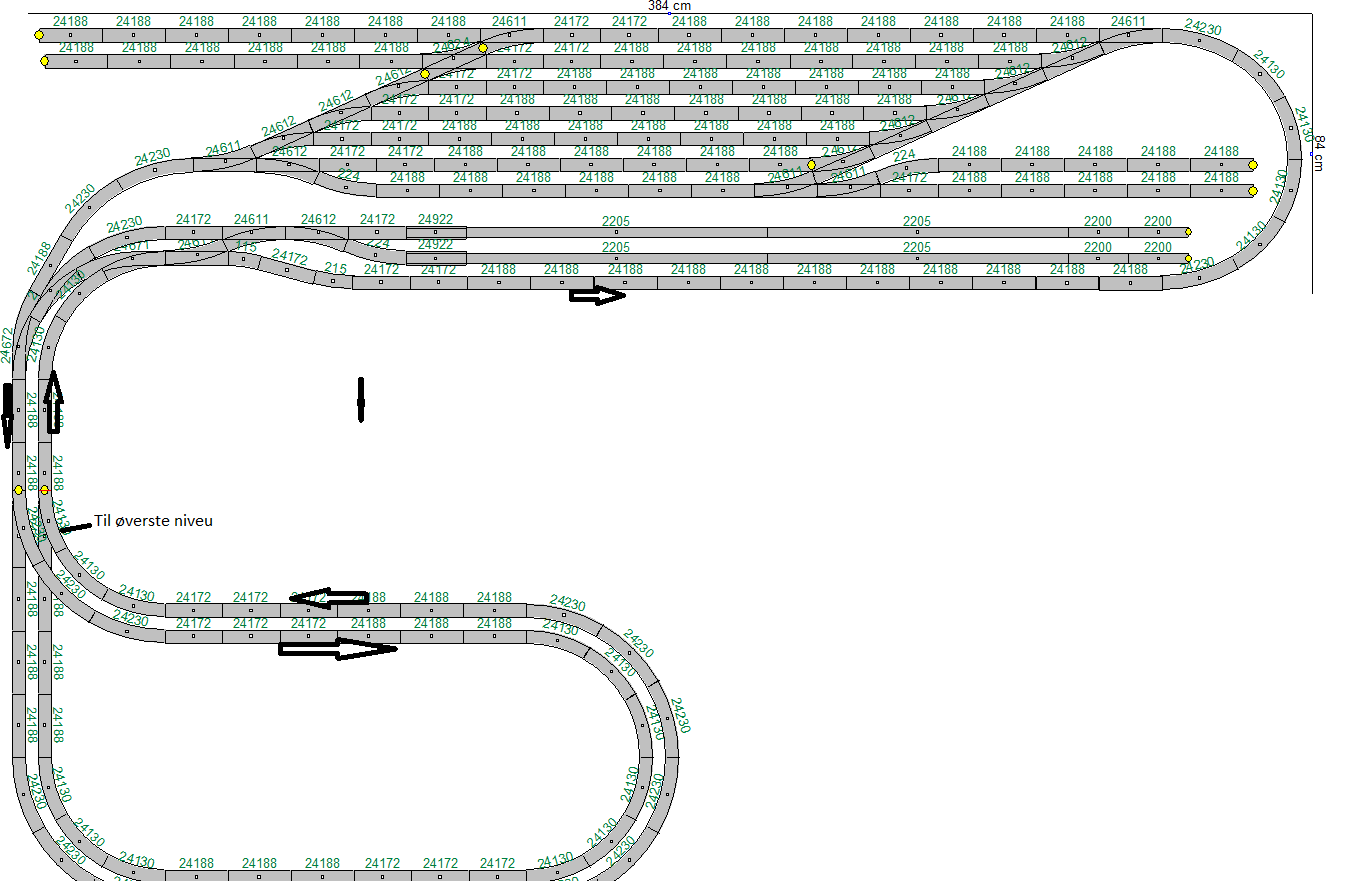

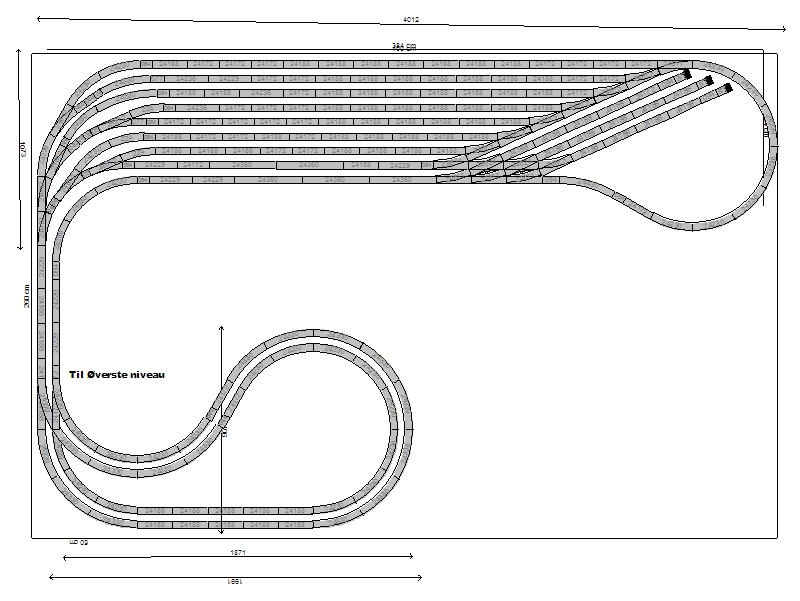

De brugbare længder ligger mellem 140 og 260cm. Hvis styrevognstog er et must kan man løse dette på følgende måde:

Hvis man nænner at korte sporskifterne til højre af, kan man nok få plads til to spor mere...

Iøvrigt skal man være opmærksom på at ved højrekørsel kan de tre korte stikspor vist på planerne længere oppe i denne tråd ikke bruges til styrevognstog (altså hvis disse ikke må vendes). Disse tog har nemlig ingen mulighed for ved udkørslen at skifte til højre spor....

Venlig hilsen

Lars

Hej

Takker endnu engang for nogle fantastiske indput. der er da noget og arbejde med.

jeg fik lige selv sat et par spor mere ind i højre side.

rundstrækningen i højre side kan nok forlænges ca 20 cm, hvis jeg bygger lidt om, men det må lige vurderes om det bliver nødvendig.

Kan ikke gemme det i Wintrack, da min version ikke kan gemme.

Jeg har kun ver. 9 og den kan ikke åbne nyere filer

su

Jann





Attachment	Størrelse
Skyggebane_ver3.ændret.png	184.65 kB

Version 9 vedhængt....

Attachment	Størrelse
Skyggebane_ver3.ændret af Lars_v9.tra	20.89 kB

Mange tak, det virker

uploader lige en tegning af hele rummet,

su

Attachment	Størrelse
Rum til ny bane.png	32.6 kB

Hej alle

Jeg har ikke lavet så mange layout endnu men jeg kommer aligevel med et forslag.

Hvis man tager det nederste opstillingsspor og kører det sammen med stiksporende (som vist på min tegning) kan man undgå de to englændere.

Man kan også lægge spor der hvor jeg har tegnet den sorte streg, men jeg tænker det ikke er nødvendigt da der skal være et spro ledigt for at man kan komme til stiksporene.

Den sporplan jeg har tegnet er taget fra det markerede område på det store billede.

MVH nikolaj Jes Petersen

Hej

tks

den vil jeg også se på. der er kommet rigtig mange gode forslag, så er nok og gå igang med

er nu gået igang med resten at banen også, men det tager jo lidt tid

su

Hvis man ændrer lidt på forslaget fra Lars, og kan benytte det ene spor til gennemkørsel. så kan englænderne undgås, ellers skal længden på afstillingssporene forkortes med en 24188 og de to sporskifter i venstre side flyttes hen foran afstillingsspor til styrevognstog.

JEP!

God Idé - og man undgår den dyre løsning og der er stadig ingen s-kurver (vigtig ved styrevognstog)

Venlig hilsen

Lars

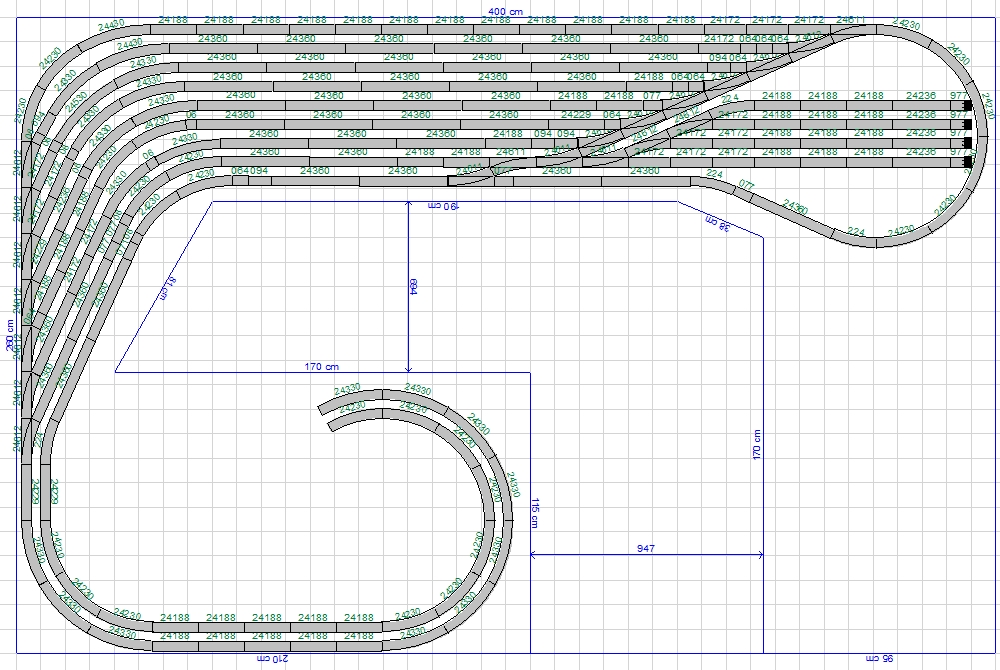

Lige en optimering. Er det nødvendig med længere spor til styrevognstog fjernes der en 18,8 cm. skinne i de 8 spor.

Attachment	Størrelse
skyggebanegård-8lange-4styr.tra	21.54 kB

Det gav da S-kurver

Hvis nederste transversal trækkes helt mod venstre som foreslået ovenfor af Hans Kurt, undgås den ene da.

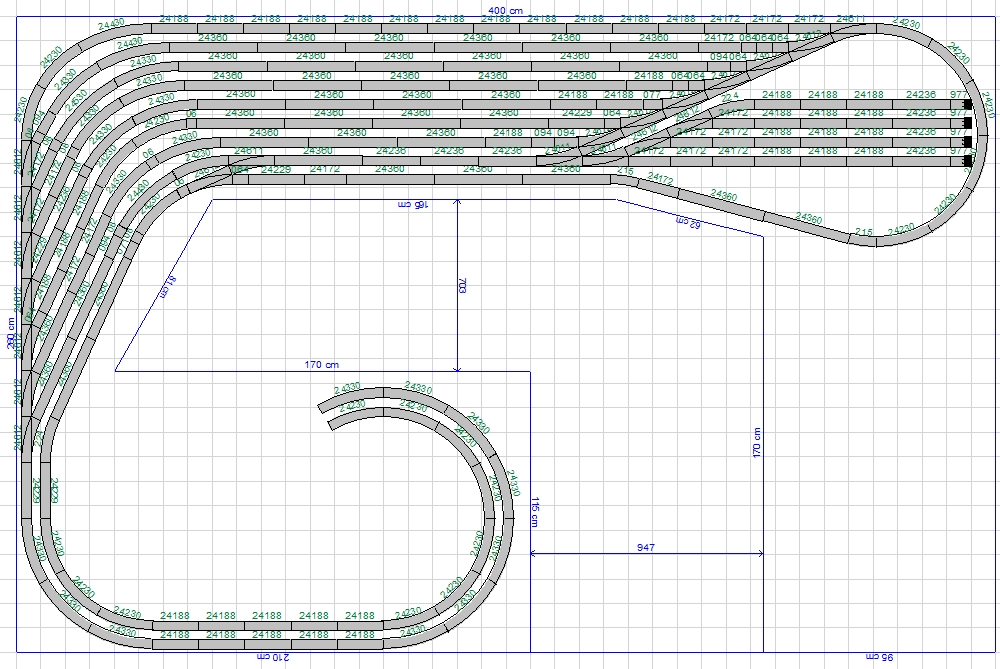

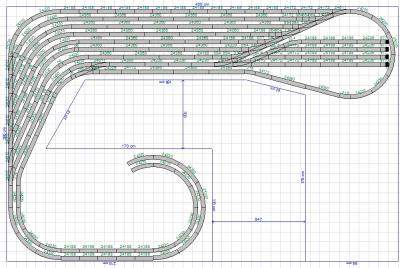

Rigtigt der kom S-kurve, som hermed er rettet.  ;)

7 parkeringsspor fra 286 - 353 cm. lange.

Hvor lang er 4 vogne og lokomotiv  når det drejer sig om DD styrvognstog?

Attachment	Størrelse
skyggebanegård-8lange-4styr-B.tra	21.5 kB

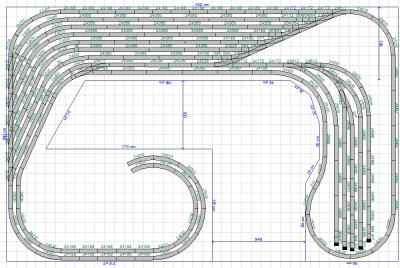

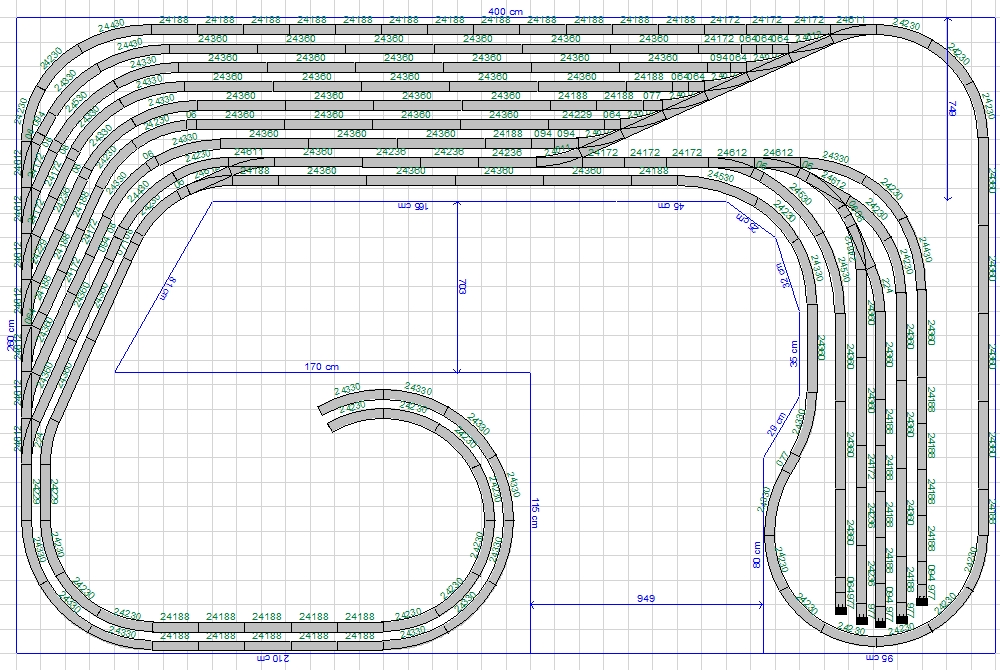

Prøver lige med endnu et layout.

De 5 spor til styrvognstog er 136 -139 - 172 - 186 - 201 cm.

Attachment	Størrelse
skyggebanegård-8lange-5styrvogn.tra	23.52 kB

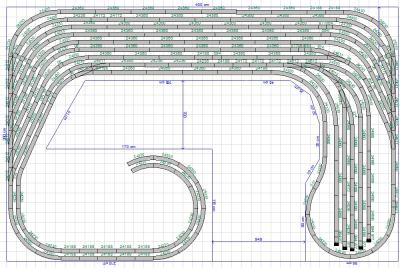

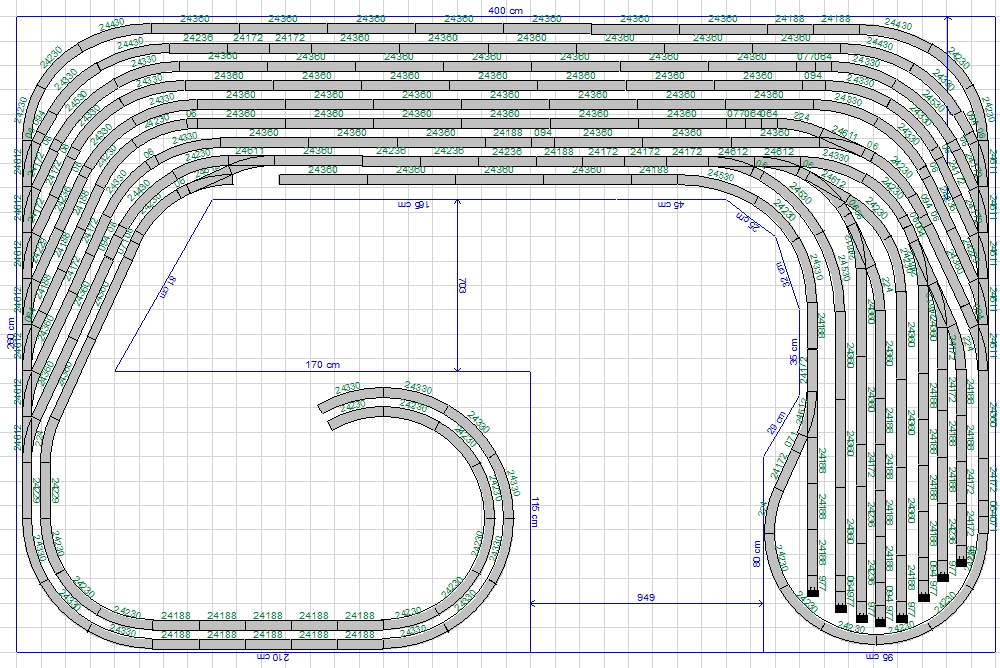

Her er vi så vist på maximum uden S kurver  :)  :)







Attachment	Størrelse
skyggebanegård-8lange-5styrvogn-max.tra	24.52 kB
skyggebanegård-8lange-8styrvogn-maxspas.tra	25.44 kB

Jouw, men Jann skrev længere oppe i tråden: "

"ja, det er skyggebanegården der er de ca 400 x84 cm, det er planen at den kun skal være under den lange side langs væggen."

Jeg ville nok heller lave to skyggebanegårde på langsiden og så reducere antallet af spor en smule. Så kan man køre fra A til B (synlig) og ned til C.

Venlig hilsen

Lars

Med det meste af undersiden belagt med spor, bliver det ikke nemt, at komme til dårlige sporskiftedrev nedefra, som det ser ud lige nu, er det ikke et spørgsmål om de går i stykker, men hvornår de skal skiftes.

Som Lars selv skriver.

Hvis du har plads nok til højre kan du spejle sporudfletningen til venstre og sætte den på der det vil bringe yderligere længde til opstillingssporene

Venlig hilsen

Lars



Som jeg skrev "maxspas".

Afstand mellem skyggebanegård og topplade skal vel være 30 - 45 cm., 2-3 omgange i helix i venstre hjørne.

hej

Ja, det kan jo gribe lidt om sig. hehe



højre side må jeg hellere holde fri, så jeg kan komme til vandinstallationer (aflæse), og skulle der gå et rør, ja så ville det jo være trist og skulle pille det hele ned

for og lave det, og også for ikke og skulle for langt ned når jeg skal om på den anden side. de 115 cm kan lige gå an og skulle under

Men der er ihvertfald mange gode forslag, og gå igang med.

er nu begyndt på øverste lag, så må jeg se hvordan jeg kan få det hængt sammen



tks



su

Jann

Hej

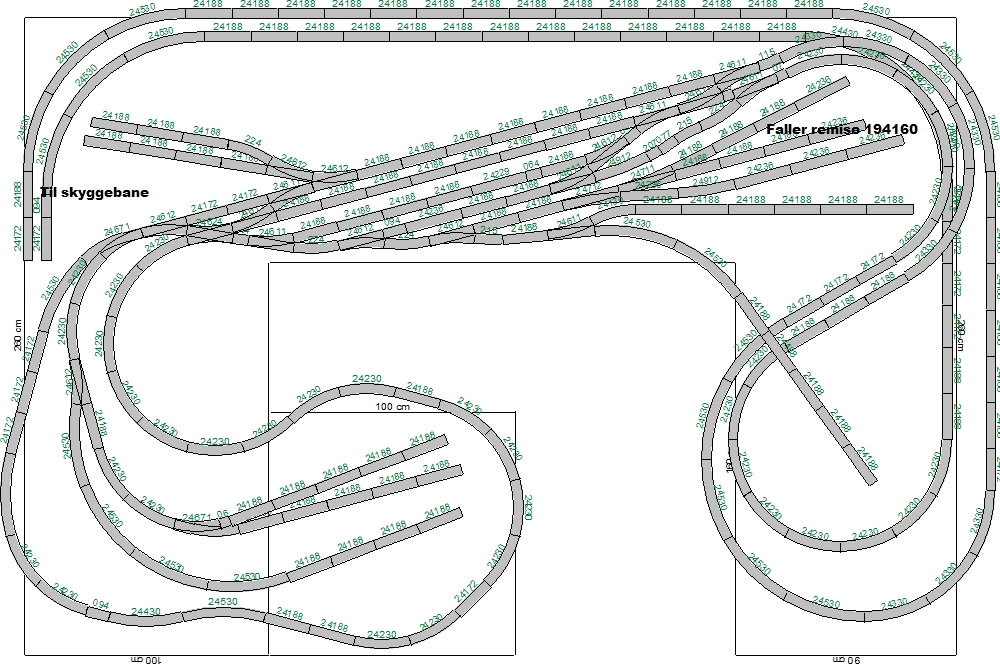

Så fik jeg lavet første version af den synlige del

mangler og finde ud af og sætte højder/stigninger ind

su

jann

Attachment	Størrelse
Synlig etage ver 1.tra	21.12 kB
Synlig etage ver 1.jpg	445.13 kB

En station med så mange S-sving dur ikke. Desværre.

Prøv at gå ind på http://www.gleisplan.ch/gleisplaene/plan3521.html og kik på forslag.

Her er en mulighed som er reduceres. Kan umiddelbart tilpasses din plads.

Dette layout har 3 skjulte banegårde.

Stationsplanen er i K-skinner da du derved kan få et pænere sporforløb med lange/smalle sporskifter og flexskinner. .



Hej

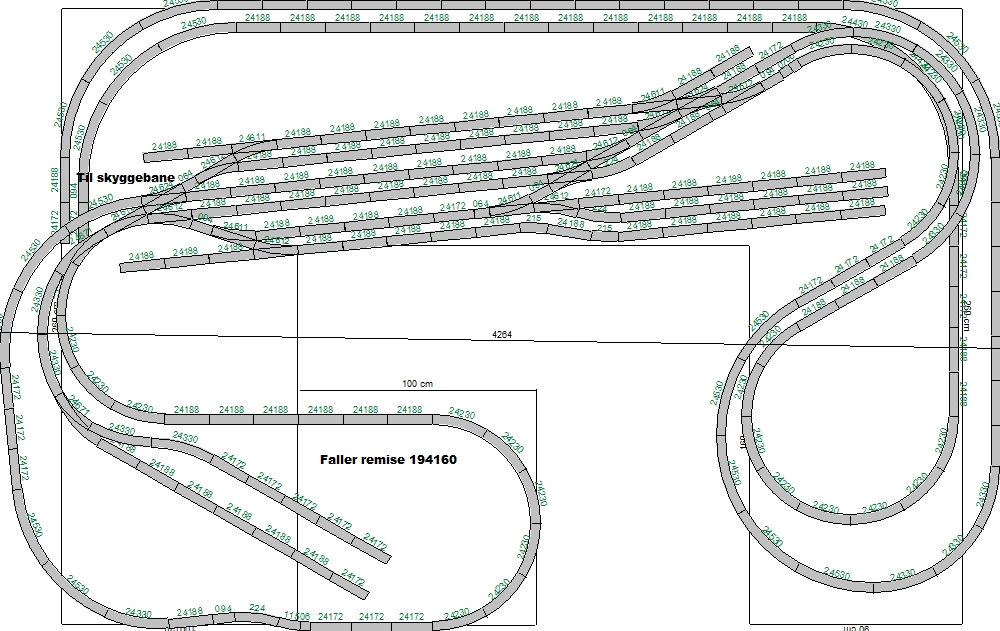

ja, det må jeg jo få lavet lidt om på. her er ver2

su

Attachment	Størrelse
Synlig etage ver 2.jpg	394.74 kB
Synlig etage ver 2.tra	21.29 kB

Denne version er ikke god.



Hej

lige et godt nytår til alle

har prøvet og lave lidt planlæging, men der er vist lang vej endnu

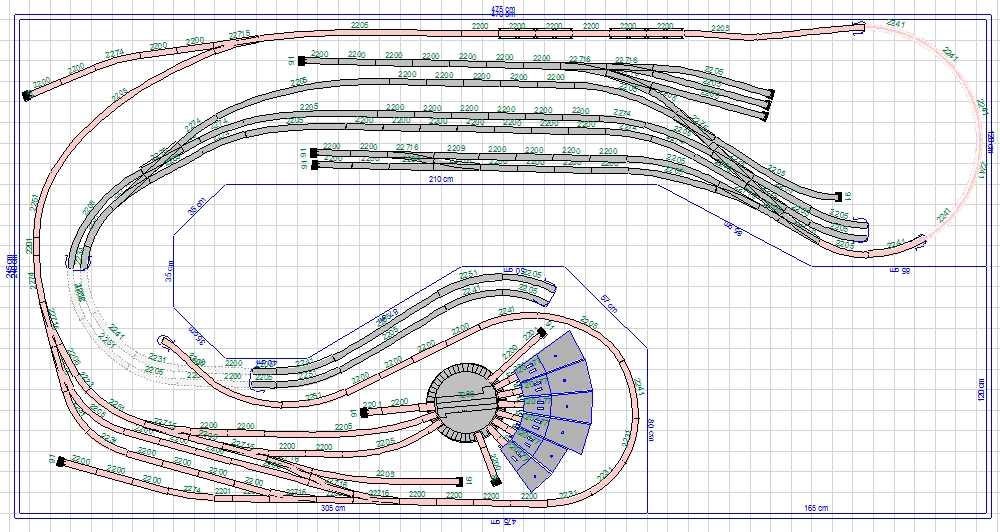

tror jeg har fået station til og være nogenlunde, som jeg vil ha den.



Her har vi en rigtig sporplanlægger. 1. forsøg negativ 2. forsøg negativ

Hvad gør man så? Ja man fortsætter, og se så hvad der sker! Nu er det ved at ligne noget brugbart.

Godt kæmpet, du kommer helt klart i mål med et layout du bliver glad for.

NB: hvad er det der gør at du kun har 90 cm. til højre? På din tegning kan jeg se at du gerne vil have dobbeltspor som fylder godt 1 meter i diameter, hvilket jo ikke er muligt.



hej

tks, det er da rart at man måske er ved og få noget brugbart.

jeg har udviddet lidt på størrelsen i siderne. skal nok ikke spise så meget, men jeg kan stadig lige komme til mellem væg og bane der.

su

Jann

Tænk, at modeljernbane skulle være slankene .....

Måske flere af os bygge banerne lidt anderledes !

.

http://www.sporskiftet.dk/forum/modeljernbaner/layout/hj%C3%A6lp-til-sporplan-2

prøv at kikke på ovenstående layout
