Langt om længe flytter kærsten og jeg sammen, i et hus hvor der er en rum til mig på 5,20 * 4,6m (kan god udvides til (5,2 * 6,9m)
Hvor jeg skal ha bygget en bane op i Fleischmann Profi H0 skinder.
Hehe og nu ved jeg så hverken hvor jeg skal starte eller stoppe, anlæget skal være Dansk, med ikke alt for storer stationer (de har det med at blive for store )
Gerne med gode køre strækninger, og nogle rangermuligheder
Håber meget på at der er en / flere som har tid til at gi en hånd med at gi mig ideen til hvad jeg gør....
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
Helweg
Indlæg: 316
Jeg har tænkt mig et banen muligvis kan kommer til at se sådan ud..... Men jeg er SÅ åben over for ideer både til et layout og en bane føring .... har aldrig lavet andet end små baner her hjemme, men som sagt ... nu er tiden kommet til at vi skal i gang...
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
h-thomsen
Indlæg: 40
Her er et forslag til dig. Det er baseret på min midtjydske bane. Læs der hvilke ideer jeg har haft. Du må meget gerne fortælle mere om hvad for en bane du ønsker dig
Midtjysk bane, og lidt tysk. 3-skinne K styret af Tams MC. Er igang med skyggebanegården
h-thomsen
Indlæg: 40
Jeg glemte jo helt at ønske dig tillykke med det store modelbanerum. Her har du fantastiske muligheder.
En meget kort gennemgang af forslaget ovenfor:
En meget lang enkeltsporet bane. Nederst i højde 0 er skyggebanegården, her vises min. Du vil få sporlængde nok til at der kan holde 2-3 tog på hvert spor
Så går det via helix 3½ omgange / ca. 30 cm op til den store station. Jeg har lavet den ud fra et brunkulstema, men den går da også som købstadsstation. Så går det ud på den første tunge, banen falder 10 cm ned til den 3-sporede station (landlig med industri, hvis det stod til mig).
Ind under hovedstationen for at vende og derefter ud på den mellemste tunge. Du gjorde klogt i at holde den så smal som mulig. Derfor også kun et sidespor på fri bane til skovens idyl, et savværk a la Reiner. Ja, jeg drømmer, men det var det jeg selv ønskede mig, men jeg skulle bruge en krydsningsstation.
Ind og vende igen og ud på den sidste tunge. Stationen her er måske kedelig men den kunne jo være udsat for BaneDanmarks "modernisering". Så gennem 2 sløjfer og stigende op til helix'en, hvor det går ned til skyggebanegården. De fleste vil sikkert vælge at føre den ind på hovedstationen istedet.
Du kan se frem til mange hyggelige timer med planlægning og byggeri. Held og lykke!
h-thomsen
Midtjysk bane, og lidt tysk. 3-skinne K styret af Tams MC. Er igang med skyggebanegården
Litra P
Indlæg: 1.852
Langt om længe flytter kærsten og jeg sammen, i et hus hvor der er en rum til mig på 5,20 * 4,6m (kan god udvides til (5,2 * 6,9m)
Hvor jeg skal ha bygget en bane op i Fleischmann Profi H0 skinder.
Hehe og nu ved jeg så hverken hvor jeg skal starte eller stoppe, anlæget skal være Dansk, med ikke alt for storer stationer (de har det med at blive for store )
Gerne med gode køre strækninger, og nogle rangermuligheder
Håber meget på at der er en / flere som har tid til at gi en hånd med at gi mig ideen til hvad jeg gør....
Hej,

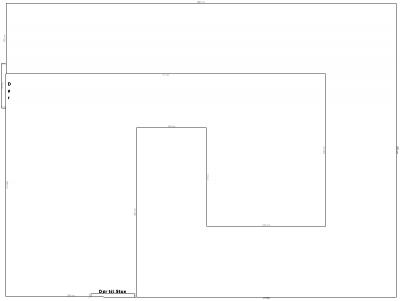

Hvis du kan give os en tegning af rummet med målangivelser inklusive placering af dør (lukker indad eller udad?),vinduer og ting der skal kunne nås uden alt for meget arbejde, så optimerer jeg gerne udnyttelsen af rummet for dig.
Venlig hilsen
Lars
Märklin C, Digital, C-spor, Danmark, epoke III...
Helweg
Indlæg: 316
Wooo så kom der da vist lige en ide eller to
Jeg har selv sidder her de sidste dage og leget med Wintrack 10.0, har har talt en del med kærsten om at den en af vores dører ud til "virkeligheden" altså godt kan blændes af
så med det i mende så er jeg selv kommet frem til noget i den her stil (vis jeg ellers kan få det lagt ordenlig ind her) ....
Ved siden at pladen med drejeskine har vi døren ud .... det samme har vi ved 180o svinget, ellers så er rummet sådan som det er tegner (ved noget mere på fredag i næste uge, når vi overtager huset (har osse lige en mur som skal rives med ... gips )
Som jeg selv har forsøgt med med her så vil jeg gerne ha 3 stationer, end stor, en mellem f.eks i en industri / havne by) og en i en landsby med tømmer handel evt.
det bliver kørt udelukkende dansk på banen gerne Epoke III dog med lidt 70ér loko'er
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
h-thomsen
Indlæg: 40
Fint forslag du har tegnet MEN sporlængden på stationerne er ALT for lille. Husk på der skal være mulighed for at overhale et godstog og lange godstog på modelbanen er en menneskeret
Prøv at se på de virkelige baneforhold, fx Tommerup. Her er spor 1 for kort til nutidens godstog og hvis du kigger på google maps vil du se at det faktisk er MEGET langt omregnet 1:87.
En helt anden ting: Tommerup kunne være et godt forbillede for din dobbeltsporede strækning. Dog kender jeg stationens udseende i epoke 3
Midtjysk bane, og lidt tysk. 3-skinne K styret af Tams MC. Er igang med skyggebanegården
Helweg
Indlæg: 316
jeg er nu ikke meget for at sige det .... men du har altså ret .... de banegåre er noget kort i det ......
MEN hvordan får jeg dem gjort lidt størrere ..... der skulle gerne blive ved med at være 3 banegåre .... det skulle rummet kunne klare
skulle osse gerne har sat en Å ... Flod ind et sted ... der mangler en bro af en type
Håber på nogle gode ideer :)
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Helweg,
der er ikke problemer i at du forlænger stationerne med 2 skinnelængder.
Den ene skjulte banegård er 1 skinne længere end den anden.
Stationen til højre flyt den over på den anden side af nederste station og helt ud til højre.
Gem lige dit layout i en .tra fil og lig den ind på siden her.
mvh Ivan
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Helweg
Indlæg: 316

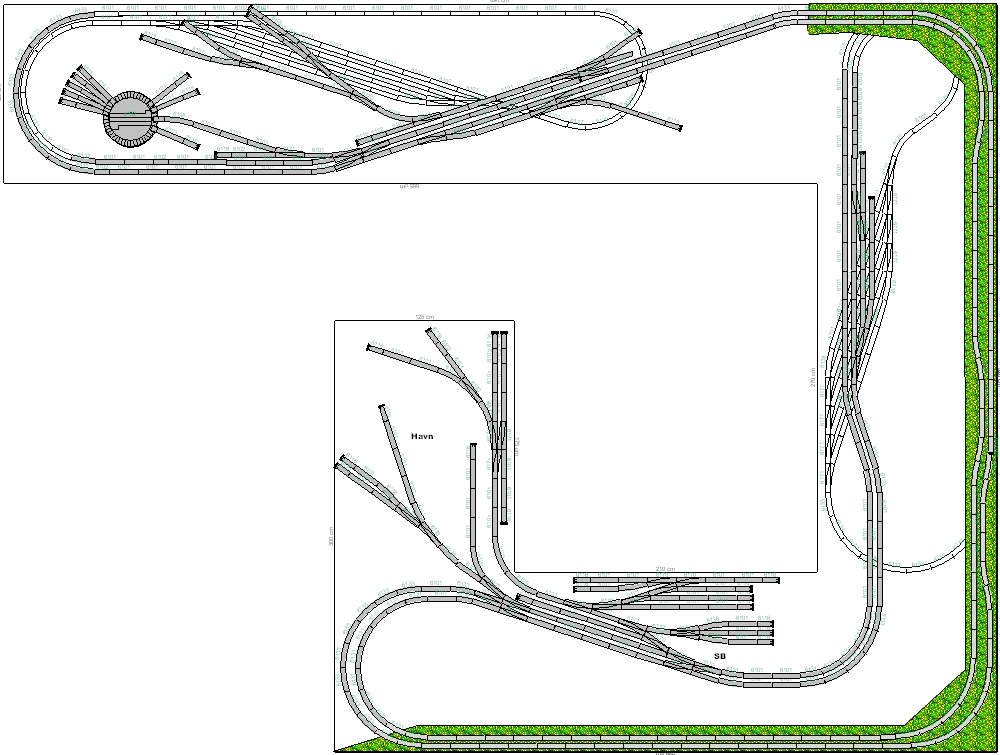

Ok. har nu rettert de skuggebanegårer til og filen skulle være her også
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Kan ikke åbne filen
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
nyboder
Civil i forsvaret
København N
Indlæg: 404
Det kan jeg heller ikke.
Hilsen
Erik
Med venlig hilsen
Erik
Kører: Märklin, dansk, epoke 3-4-5 og Faller Car system.
Helweg
Indlæg: 316
hmmm underligt .... for når jeg trykker på den så bliver den downloaded .....
Er det ikke bare at tryk på "Vedhædtede filer".... og vælg den rigtige fil og tryk vedhæft og tryk gem
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Nu har jeg kun demo-wintrack og ved derfor ikke hvordan den gemmes og overføres hertil.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Helweg
Indlæg: 316
hej du .... stik mig en email .. så sender jeg den til dig
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
bqg
Indlæg: 1.102
Nu har jeg kun demo-wintrack og ved derfor ikke hvordan den gemmes og overføres hertil.
Du skal blot klikke på linket, vælg gem og vælge placering. Derefter kan den åbnes i Wintrack, den kan også åbnes direkte, så skal du blot vælge åben i stedet for gem.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Ja sådan virker det normalt men ikke her
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bqg
Indlæg: 1.102
Ok. har nu rettert de skuggebanegårer til og filen skulle være her også
Hej Kim
Jeg kan se, at du har mange steder, hvor dine spor ikke er forbundet. For at kunne udnytte bla muligheden for stigninger skal skinnerne være forbundet.
Wintrack tilbyder dig et værktøjtil hjælp med at finde skinnestykker, der passer i mellem to sporender. Værktøjet har form som en kvart cirkel med en rød og sort vinkel for enderne.
Klik på den ene sporende og vælg værktøjet og klik på den anden sporende.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hej Helweg,
som der står i en anden tråd er folk mest interesseret i en JPG fil så alle kan følge med uanset hvilket program de har.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
bqg
Indlæg: 1.102
Ok. har nu rettert de skuggebanegårer til og filen skulle være her også
Der er et sted, hvor det kniber lidt med højden.
I højre side, ved nedkørsel til skyggebanegården, og en stigning på 2,5% kan du kun opnå en højdeforskel på 47 mm inden du når sporskifterne til skyggebanegården. Så med mindre, du har tænkt at skyggebanegården skal have en stigning på 2,5% får du et problem med højden.
Ved din drejeskive, mangler et bypass spor og servicesporet må gerne være længere, hvis du skal have plads til slaggegrav/vandpåfyldning, kulgård, sandtårn, det er selvfølgelig op til en selv, hvor meget man vil have med.
Et forsyningsspor, hvor der kan stå et par vogne med kul til kulgården vil også være en fordel. Som det er nu, vil adgangen til drejeskiven være blokeret, når kulgården skal fyldes.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Helweg
Indlæg: 316
Hej Hans
Dette er mit første forsøg på at "tegne" en bane i windtrack ... har flere gange været ude for at når jeg har sat et sporskifte så kommer den "gulebold" på side sporet.... og den forsvinder ikke igen ... bla derfor at det ser ud som om at der er mange stedet hvor banen ikke passer .... men vil da tro at det kan rettes til når jeg engang (forhåbenligt snart) kan kommer igang med at få lagt nogle skinner ....
Ivan : der ligger allerede et jpg billed af min wintrack fill ...
Hans : har forlænget den anden skyggebanene gård så den kan komme ned under
Det med et forsynings spor har jeg faktisk slet ikke tænkt på .... er faktis kikke helt sikker på hvad du mener ..... flyt gerne rundt på tingene .... jeg er meget ... meget åben overfor forslag til at få en sjov og spændende bane
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
bqg
Indlæg: 1.102
Det med et forsynings spor har jeg faktisk slet ikke tænkt på .... er faktis kikke helt sikker på hvad du mener ..... flyt gerne rundt på tingene .... jeg er meget ... meget åben overfor forslag til at få en sjov og spændende bane
Som du har det nu har du et spor, der forbinder drejeskiven med banen.
Når dit kullager skal fyldes, vil der holde et par vogne på sporet, medens de venter på at blive læsset af. I den tid, kan der ikke komme lokomotiver til/fra drejeskiven. Derfor et ekstra spor, der kan benyttes til forsyning af kul og afhentning af slagger.
Jeg har desværre ikke din skinnetype i mit gl. program. Men jeg prøver at se hvad jeg kan.

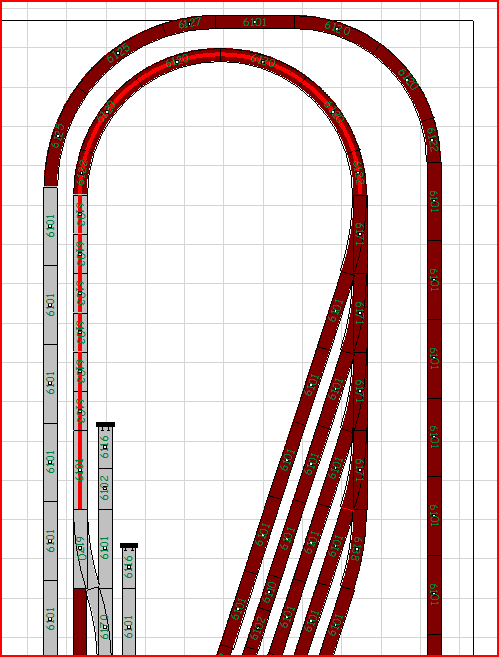

Dine spor til selve remisen er for korte, med en 7,5 graders remise skal sporlængden op omkring 55 cm. Har du prøvet at indsætte en remise?
Her kan du se forskellen i længden på skinnerne til remisen.
Kan du ikke lide at bruge flexspor? De giver ellers mindre samlinger, og er i de fleste tilfælde billigere. Når man i tilgift får et mere jævnt sporforløb, syntes jeg at de er super.
Selv om man ikke vil til at skære, er det nemmere på de lige stræk.
Tilgangen til skyggebanegården ved drejeskiven bør du måske også kikke på, med 2,5% stigning får du 89 mm frihøjde til skyggebanegården, det er umuligt at komme til et strandet tog, uden at flytte alle tog først og så er der ikke meget plads alligevel. Jeg regner 250 mm som absolut min., gerne 350 mm.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
bqg
Indlæg: 1.102
Hej Hans
Dette er mit første forsøg på at "tegne" en bane i windtrack ... har flere gange været ude for at når jeg har sat et sporskifte så kommer den "gulebold" på side sporet.... og den forsvinder ikke igen.
Den gule bold er et forbindelsespunkt, du skal klikke på så samles skinnerne, hvis du ikke samler skinnerne, risikerer du at din sporplan ikke kan være der, eller ikke kommer til at passe.

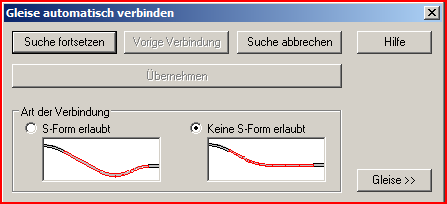

Du kan bruge til at finde og indsætte skinner mellem to forbindelsespunkter.
Klik i det ene forbindelsespunkt, klik på knappen, klik på det andet forbindelsespunkt, i dialogboksen der kommer vælger du Suche fortsetzen en eller flere gange til du er tilfreds med forbindelsen. Det kan være en fordel, at starte i modsatte punkt, hvis man ikke er helt tilfreds med resultatet. Vælg Übernehmen for at indsætte forslaget i sporplanen.
Der er en anden knap der er god at kende, Hvis du efter en rettelse har et skinneafsnit, der skal flyttes og forbindes er det knappen der gør det for dig. Klik på forbindelsespunktet på de løse skinneafsnit, klik på knappen og derefter på det forbindelsespunkt, hvor det løse skinneafsnit ønskes tilsluttet.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
bqg
Indlæg: 1.102
Ja sådan virker det normalt men ikke her
Det er da underligt, for det har jeg lige gjort. Jeg valgte at gemme og det fungerede fint.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Ja det er underligt, har prøvet igen, og virker ikke.
Har prøvet fra et andet forum uden problemer.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Helweg
Indlæg: 316
Hmm er der slet ikke nogen bane ændringer ... ender end justeringer .... kan man evt. sætte en skyggebanegård ind imellem nogle af stationerne ?????
Er der andre måder at sætte banen op på ?
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
Helweg
Indlæg: 316
Hej Hans
lige nu får jeg ikke kikker så meget på banen.... skal flyt ud i huset imorgen
det lader til at jeg vist lige skal ha kikker / omdesignet hele det område .... bla det som jeg gerne vil ha jeres hjælp til ...
Denne bane er den største bane jeg nogensinde har givet mig i gang med, og osse min sørste gang med en skyggebane gård.
Vis der er en som har tid / lyst og lejlighed til at omgrupper banen, så vil jeg være meget taknemlig...
mange af de basale ideer er på den bare som jeg selv har tegnet, osse selv om jeg ikke er helt til freds ....
bla. så ville jeg gerne ha en form for Endestation nede ved havnen (noget hen alla Skagen)
og så igen så kan jeg rigtig godt lige at banen kan køre i cirkel .. via se to skyggebanegårer.
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
bqg
Indlæg: 1.102
Hen a´ la Skagen skriver du. Den er spændende, men kræver meget meget meget plads, afhængigt af hvor meget du ønsker med.
Skagen med værksteder og havn, vil rigeligt fylde dit lokale, selv i en neddroslet version.

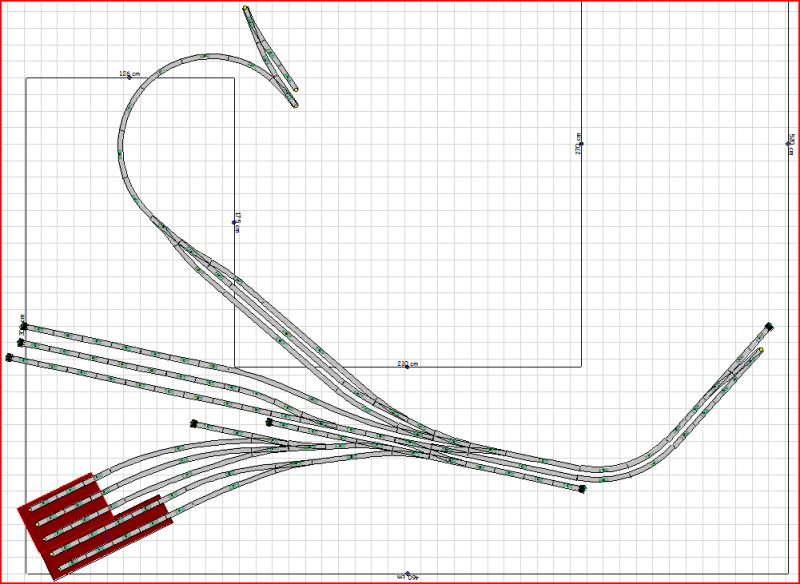

Blot så vi er enige om hvad vi taler om. Denne er i Märklin K-skinner med slanke sporskifter, lagt ind over din grundplan
Her er ikke medtaget selve havnen, men blot antydet hvor den skal være. Hvis det er i denne retning, tror jeg du skal overveje om ikke du skal nøjes med 1 station, hvor togene kører i skyggen og kommer tilbage derfra.

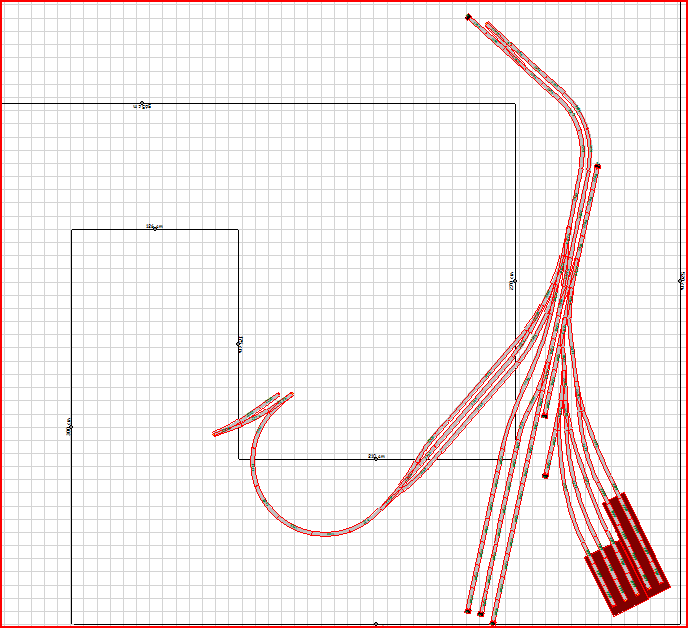

Hvis den bliver drejet som her, vil der blive plads til havnen, hvor du havde tænkt den.
Hvis det ikke specifikt er Skagen, du går efter men bare noget i den retning, kunne man sikkert få plads til drejeskiven.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Helweg
Indlæg: 316
hmm ok, det gåt da vist ikke .... øv... må da vist lige gå i tænke boks over en fri fantasi bane, for med et rum af den her størrelse, så må der da være pladstil noget sjov
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
jimmyoldtimer
Indlæg: 1.450
Hej Hans
lige nu får jeg ikke kikker så meget på banen.... skal flyt ud i huset imorgen
det lader til at jeg vist lige skal ha kikker / omdesignet hele det område .... bla det som jeg gerne vil ha jeres hjælp til ...
Denne bane er den største bane jeg nogensinde har givet mig i gang med, og osse min sørste gang med en skyggebane gård.
Vis der er en som har tid / lyst og lejlighed til at omgrupper banen, så vil jeg være meget taknemlig...
mange af de basale ideer er på den bare som jeg selv har tegnet, osse selv om jeg ikke er helt til freds ....
bla. så ville jeg gerne ha en form for Endestation nede ved havnen (noget hen alla Skagen)
og så igen så kan jeg rigtig godt lige at banen kan køre i cirkel .. via se to skyggebanegårer.
Hej hvorfor ikke lade anlægget følge væggene rundt ,og så have en skjult opstillings banegård under .og ved Dør evt et aftageligt stykke, du kan også bygge et lag til senere, hvor opstigning kan ske langs væggene!
Mvh Jimmy
mine Hobby interesser
modelbane hobby
Helweg
Indlæg: 316
Hejsa Så er jeg her igen ....Flytningen vel overstået ... men sikke et kæmpe rod kan det mon undgåes.......
Nå men jeg har tænkt en masse over dette og jeg må indrømme at jeg er temmelig "Lost" jeg aner ikke hvad jeg skal stille op med rummet... jeg skal ha hjælp og det fra folk som jer ... nogen som har prøvet det her masserer af gange før...
Det som jeg rigtig gerne vil ha er
1) stor by med ranger muligheder
2) en kyst by med havn
2.a) Olie havn ... med forskellige firmaer (shell, Esso, Bp)
3) gerne en lille by med evt. trælast .. kul mine, evt en lille los havn for Kosangas
4) jeg køre ikke nogen ren Epoke... jeg kører med hvad jeg finder som spændende (men Epoke III, er nu alligevel farveritten)
5) jeg køre kun dansk
6) vil gerne kunne sætte banen til at kunne køre rundt
7) bygger med Fleichman Profi skinner
10) nej nej jeg er ikke helt tosse... selv om at jeg gerne vil ha det hele ... med mere.....
Håber meget på et i kan hjælpe mig i den rigtig retning, ellers så ender jeg nok bare med en begynder bane .... rund
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
bqg
Indlæg: 1.102
1) stor by med ranger muligheder
2) en kyst by med havn
2.a) Olie havn ... med forskellige firmaer (shell, Esso, Bp)
3) gerne en lille by med evt. trælast .. kul mine, evt en lille los havn for Kosangas
4) jeg køre ikke nogen ren Epoke... jeg kører med hvad jeg finder som spændende (men Epoke III, er nu alligevel farveritten)
5) jeg køre kun dansk
6) vil gerne kunne sætte banen til at kunne køre rundt
7) bygger med Fleichman Profi skinner
10) nej nej jeg er ikke helt tosse... selv om at jeg gerne vil ha det hele ... med mere.....
Hvad mener du med at køre rundt (punkt 7)
Har du set H087's tråd om danske stationer.
http://www.sporskiftet.dk/forum/modeljernbaner/layout/danske-sporplaner-...
Det kunne være der var inspiration at hente, der er også link til
http://kmk-ho87.dk/forum/forumdisplay.php?fid=8
Du skal registrere dig, for at se/hente billeder og pdf-filer.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
modeljernbane
smed
Indlæg: 353
Hej
En kul mine og jeg kører kun Dansk?
MVH Kurt
bqg
Indlæg: 1.102
1) stor by med ranger muligheder
2) en kyst by med havn
2.a) Olie havn ... med forskellige firmaer (shell, Esso, Bp)
3) gerne en lille by med evt. trælast .. kul mine, evt en lille los havn for Kosangas
4) jeg køre ikke nogen ren Epoke... jeg kører med hvad jeg finder som spændende (men Epoke III, er nu alligevel farveritten)
5) jeg køre kun dansk
6) vil gerne kunne sætte banen til at kunne køre rundt
7) bygger med Fleichman Profi skinner
10) nej nej jeg er ikke helt tosse... selv om at jeg gerne vil ha det hele ... med mere.....
Hvad mener du med at køre rundt (punkt 7)
Har du set H087's tråd om danske stationer.
http://www.sporskiftet.dk/forum/modeljernbaner/layout/danske-sporplaner-...
Det kunne være der var inspiration at hente, der er også link til
http://kmk-ho87.dk/forum/forumdisplay.php?fid=8
Du skal registrere dig, for at se/hente billeder og pdf-filer.
det var punkt 6 jeg mente og ikke punkt 7.
Jeg forstår stadig ikke hvad du mener med at sætte banen til at køre rundt. Vil du have automatisk drift?
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
Helweg
Indlæg: 316
Hehe nej det var da helt sikkert ikke planen.
Men det kunne da være en fordel at kunne sætte nogle tog til "bare" at kunne køre rundt og rundt. evt til henblik på tilkøreing af nye lokoer (list svært med en punkt til punkt bane) eller vis familien / venner skulle ud og se banen
Kurt ... vi har da osse kul vogne i danmark .... jeg har så bare valgt at kullet kommer fra en mine og ikke fra et skib ... alt godset skal vel ikke samme sted hent alt sammen
Hilsen
Kim Helweg Madsen
Spor0shoppen.dk
modeljernbane
smed
Indlæg: 353
Hej Kim.
Prøv at læse lidt om det Danske brunkul's eventyr i Søby, der er masser af inspiration til modeljernbanen, en stor del af kulene blev transporteret på banen, vi taler om rigtig mange tons.
MVH Kurt
