Harresø Loftbane 1:160

Hej

Så her jeg prøvet at se hvor stor mandehullet egentlig er, og fundet ud af at det var alt for lille. Så havnen skulle tænkes om, og jeg synes faktisk også det er blevet meget bedre. Man kan godt have en tendens til at accepterere et såden ser ens layout ud, uden rigtigt at prøve at tegne andre alternativer.

Da nu hullet skulle gøres større startede jeg med det. Hvor stort kan man acceptere det, jeg fandt frem til 59x54cm. Jeg har tænkt mig at jeg vil lave en lille bænk så kan man sidde på den når man kigger på banen fra mandehullet.

Så begyndte ny tænkningen. Jeg blev nød til at fører havnesporende tætter langsvæggen, så der kan ikke være bygninger der hvor der er to spor. Jeg flyttede gasværket over på den anden side af vejen, hvilket betød at der skal være mulighed for at lave omløb på kajsporet, medmindre at man kører helt tilbage til Midtby for at lave omløbet, hvilket ikke accepteres at driftpersonalet .

Nu fik jeg så plads til en fiskefabrik ved den anden kaj, således vil der ligge fiskebåde til der.

Mellem de to kaje, er der blevet plads til en lille færge til jernbanevogne og biler. Biler og jernbanevogne deler samme tilskørsel til færgen. Tanken er at færgen sejler til en lille ø, hvor det er begrænset hvor mange vogne der skal fragtes over, men man ved jo aldrig det kan jo være at den lille ø engang bliver stor.

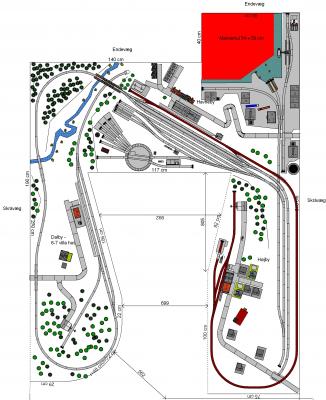

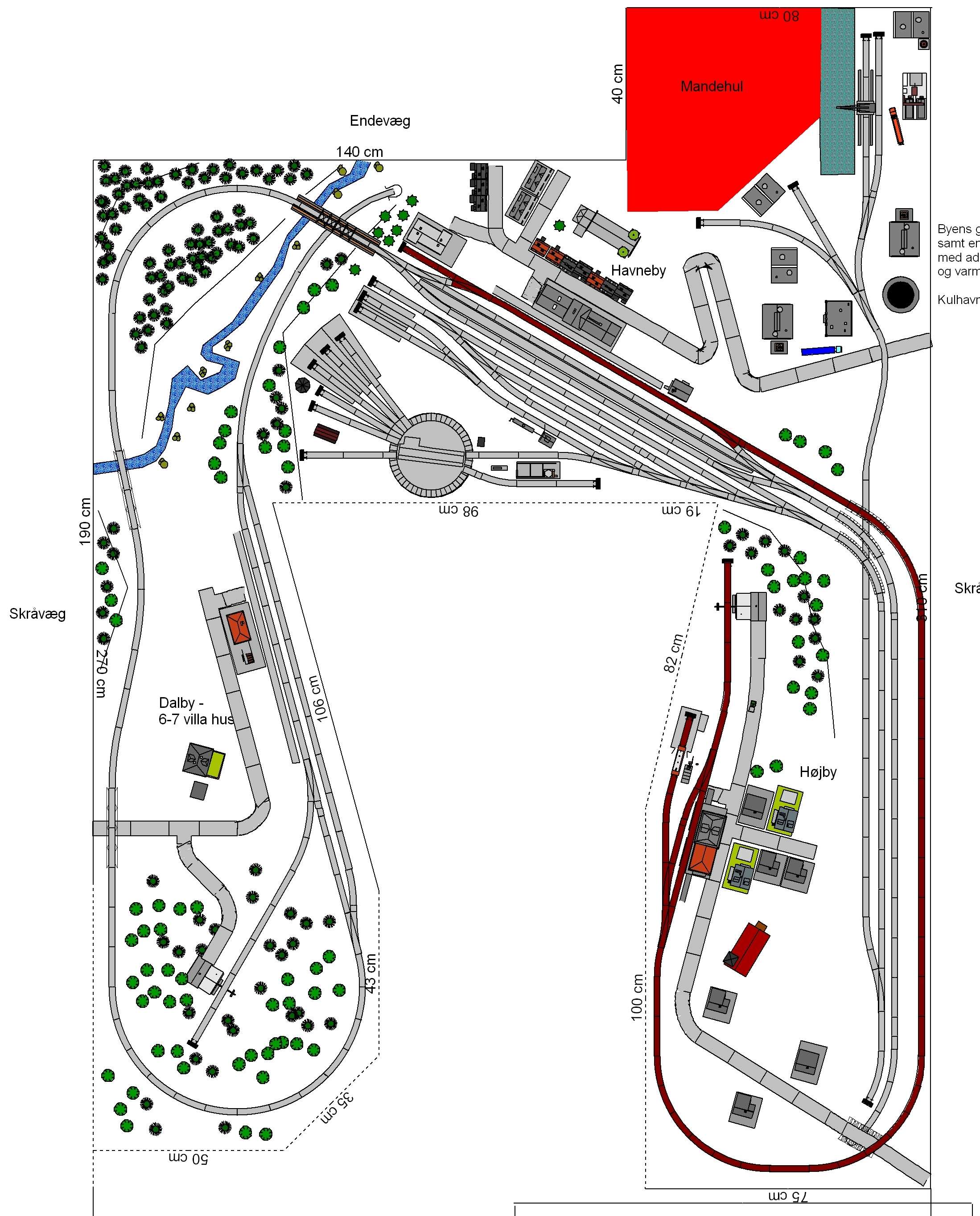

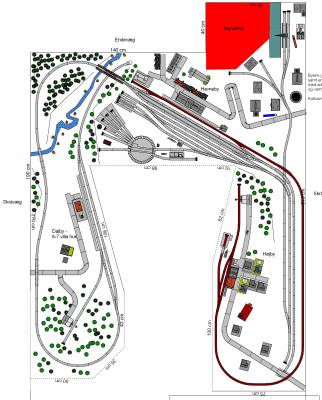

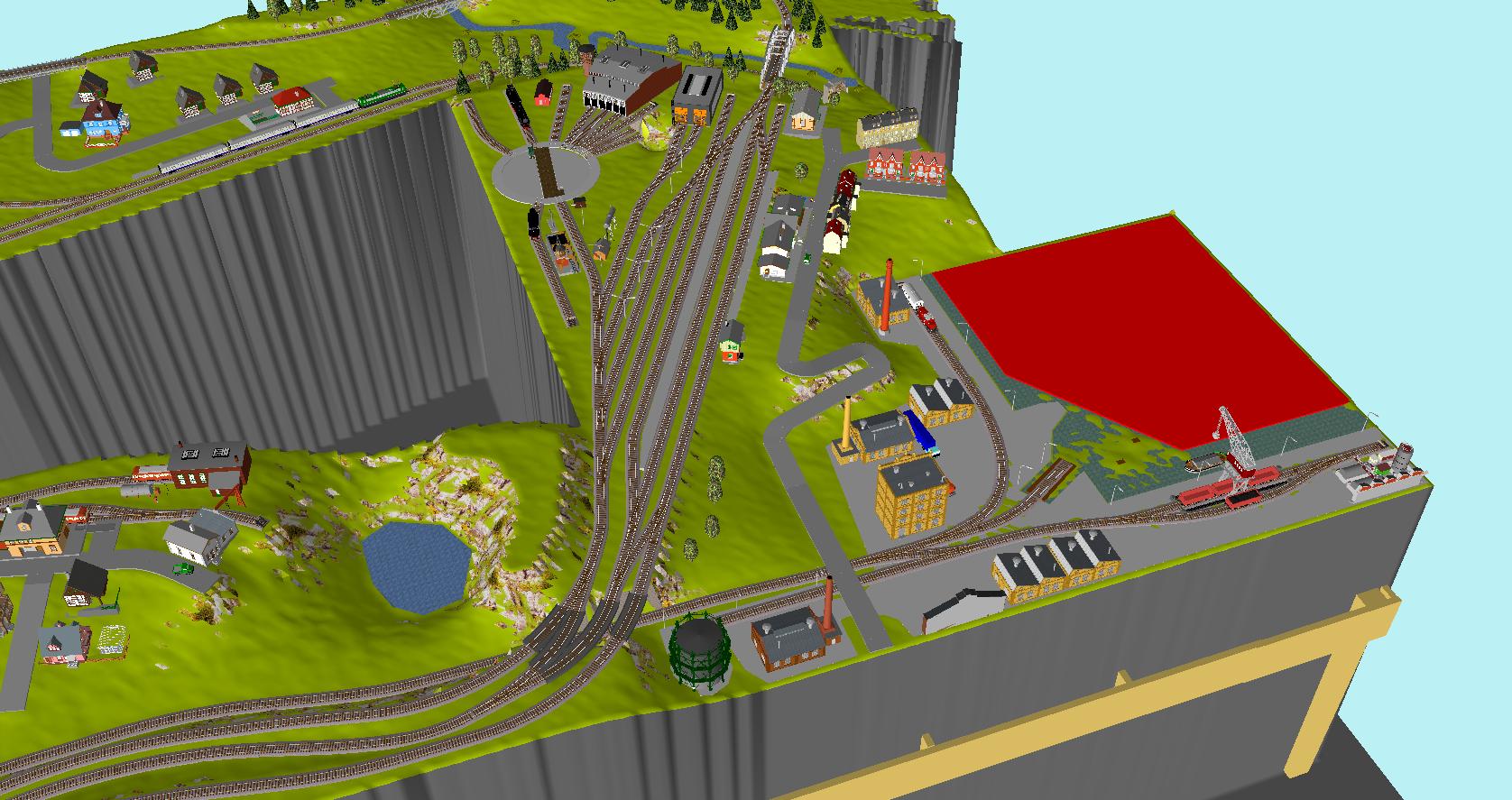

nyt oversigts billede

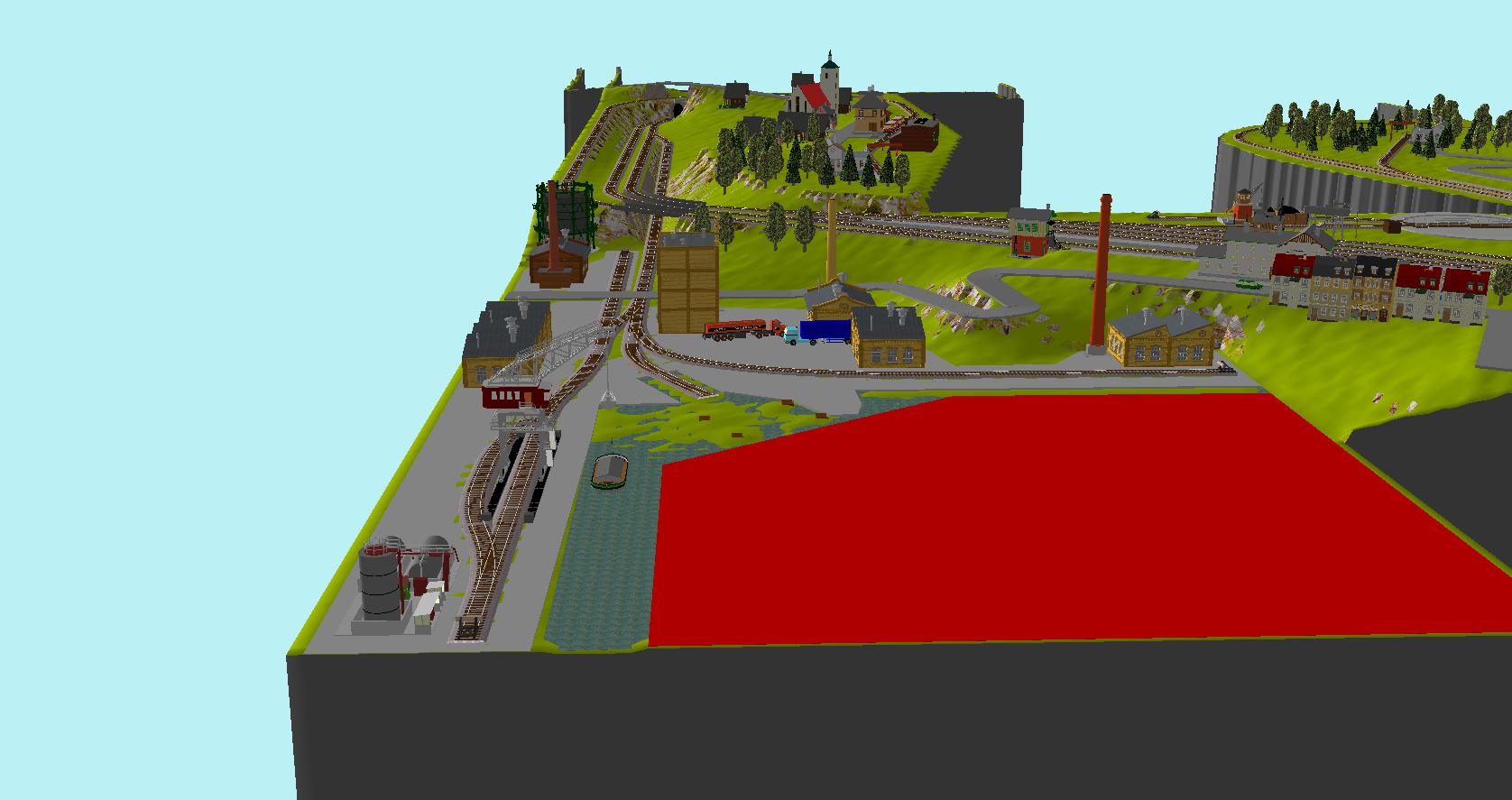

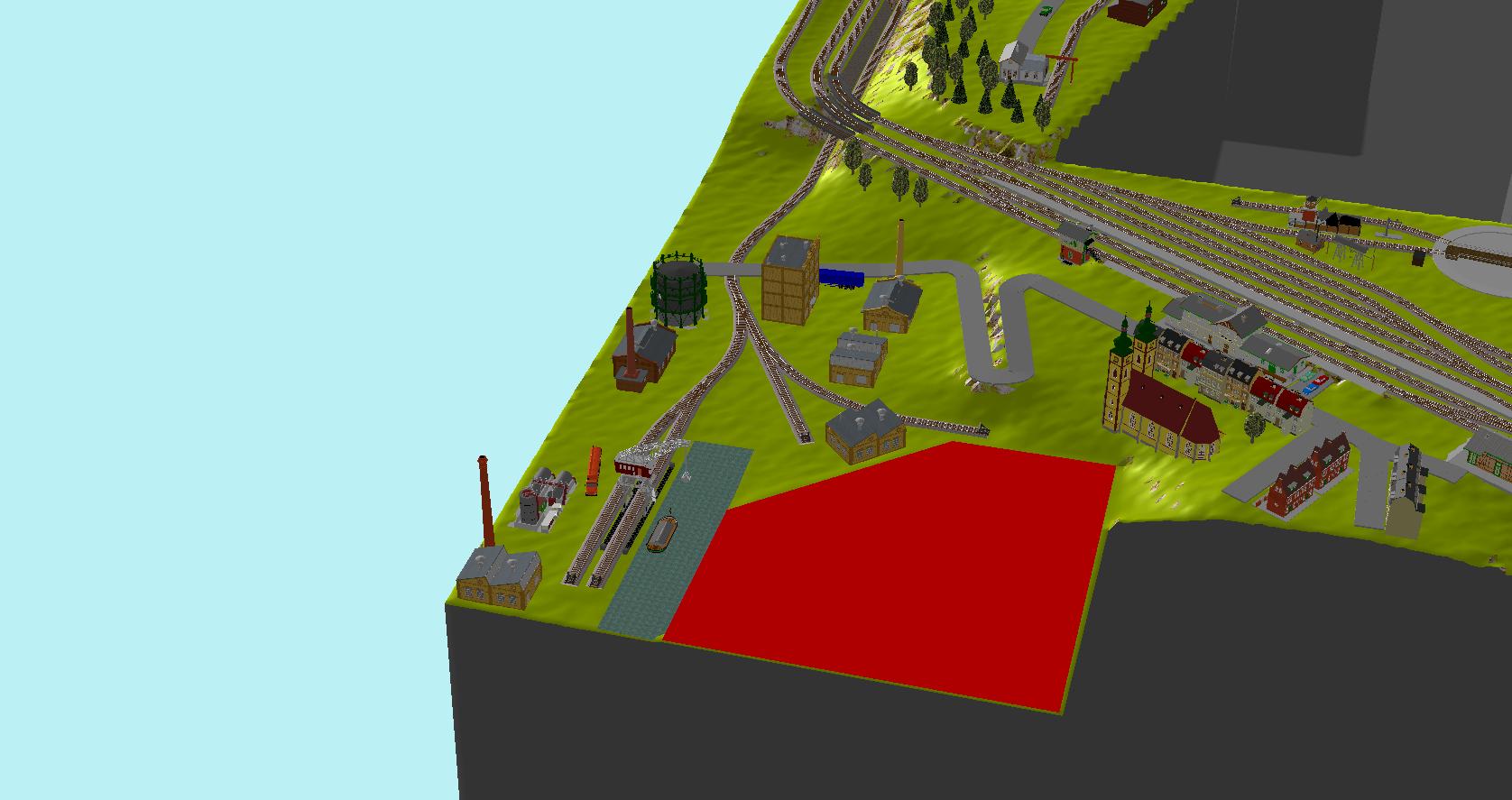

Billede af havnen, jeg kan ikke lige få den til at vise alt vandet, den synes åbenbart at der slal være græs i vandet

Prøv at finjustere vandet og kajen, hvis stregerne ligger oven i hinanden, får man fladvand, frem for en dyb havn.

Er det vand fra det Røde Hav ...........

Er det vand fra det Røde Hav ...........

Jeg tror det 'Røde Hav' er betjeningsområde

Hej Hans og steff

Det røde område at mandehullet. vandet er mellem det og havnekajen.

Jeg vil prøve at fin justere vandet i forhold til kajen.

mvh Peter

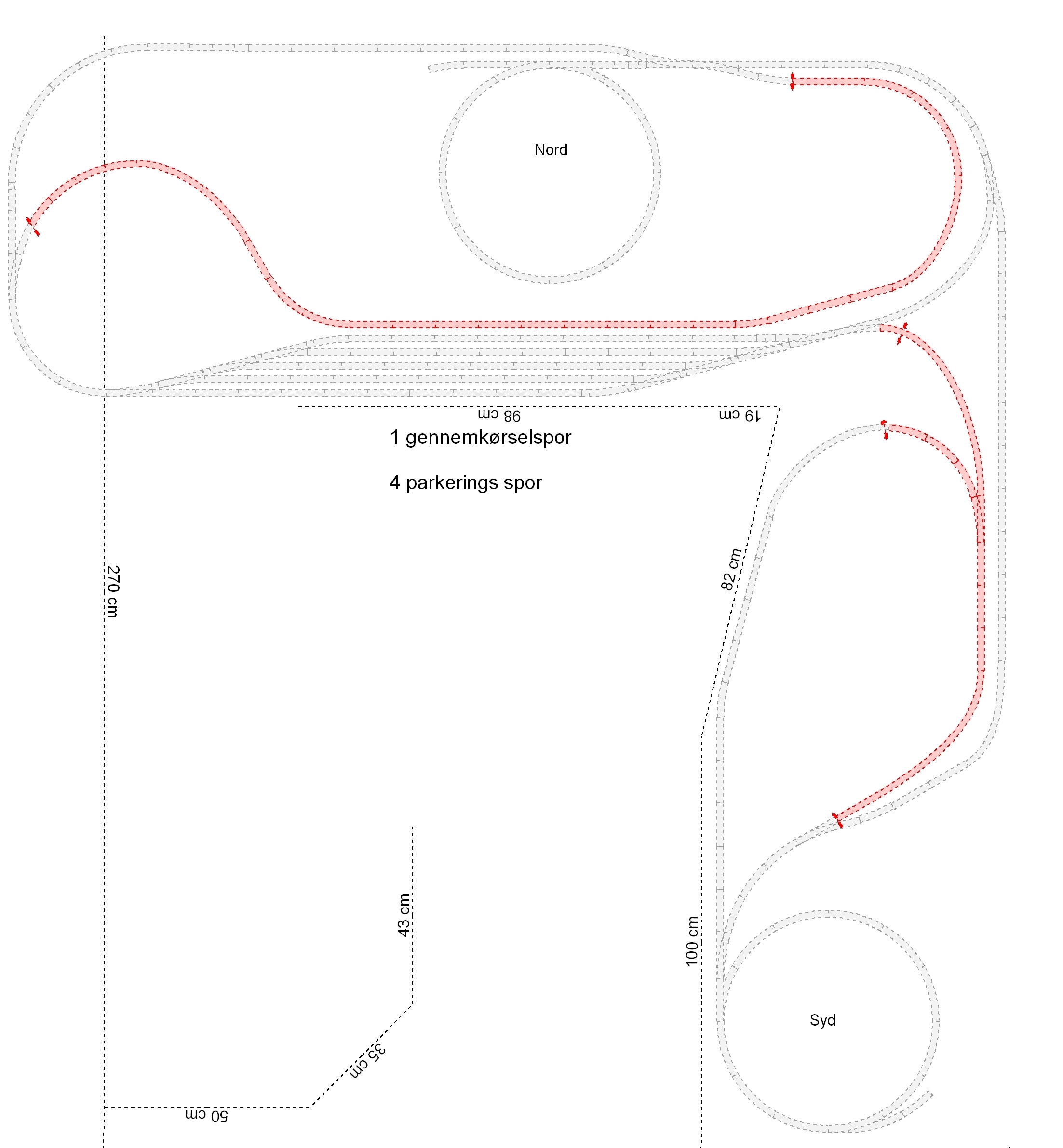

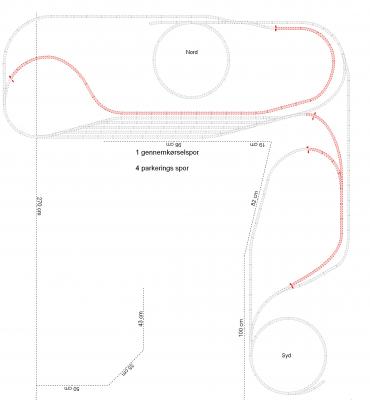

Hvordan kommer du ind i mandehullet? Du har jo skyggebanegården at tage hensyn til.

Jeg glemte at nævne en årsag til græs i vandet. Hvis du har spor under, feks. skyggebanegård og der ikke er frihøjde (hvis du ikke har ændret den ca. 90 mm) nok, fra højden sporene ligger i til vandets højde, kommer der også græs i vandet.

Hej Ivan, for at komme der ind, skal man kravle langs banen på højre side(til højre for højby, hvor der står skråvæg), og under kajen. Det er måske ikke det mest optimale, men synes ikke at jeg har så mange andre muligheder.

Jeg havde faktisk tænkt om kan kunne lave sporene i skyggebanegården som en låge, så man kunne kravle under banen lige hvor mandehullet er. Men jeg har ikke kunne får det til at passe med sporføringen, da der er mange kurver og sporskiftere i der.

mvh Peter

Hej Peter

lidt sent måske - men på din havn der hvor du nævner at der ikke er plads til bygninger kan man fra forskellige fimaer - blandt andet Auhagen få relief bygninger - der er cirka 20mm dybe - eller kan man sætte facaden ret op af væggen - eller meget lidt dybde - sån´cirka 5 mm - så ser det ud af noget - og så kan selv et mindre byggesæt fylde noget i længden

mvh henning h087

hej igen

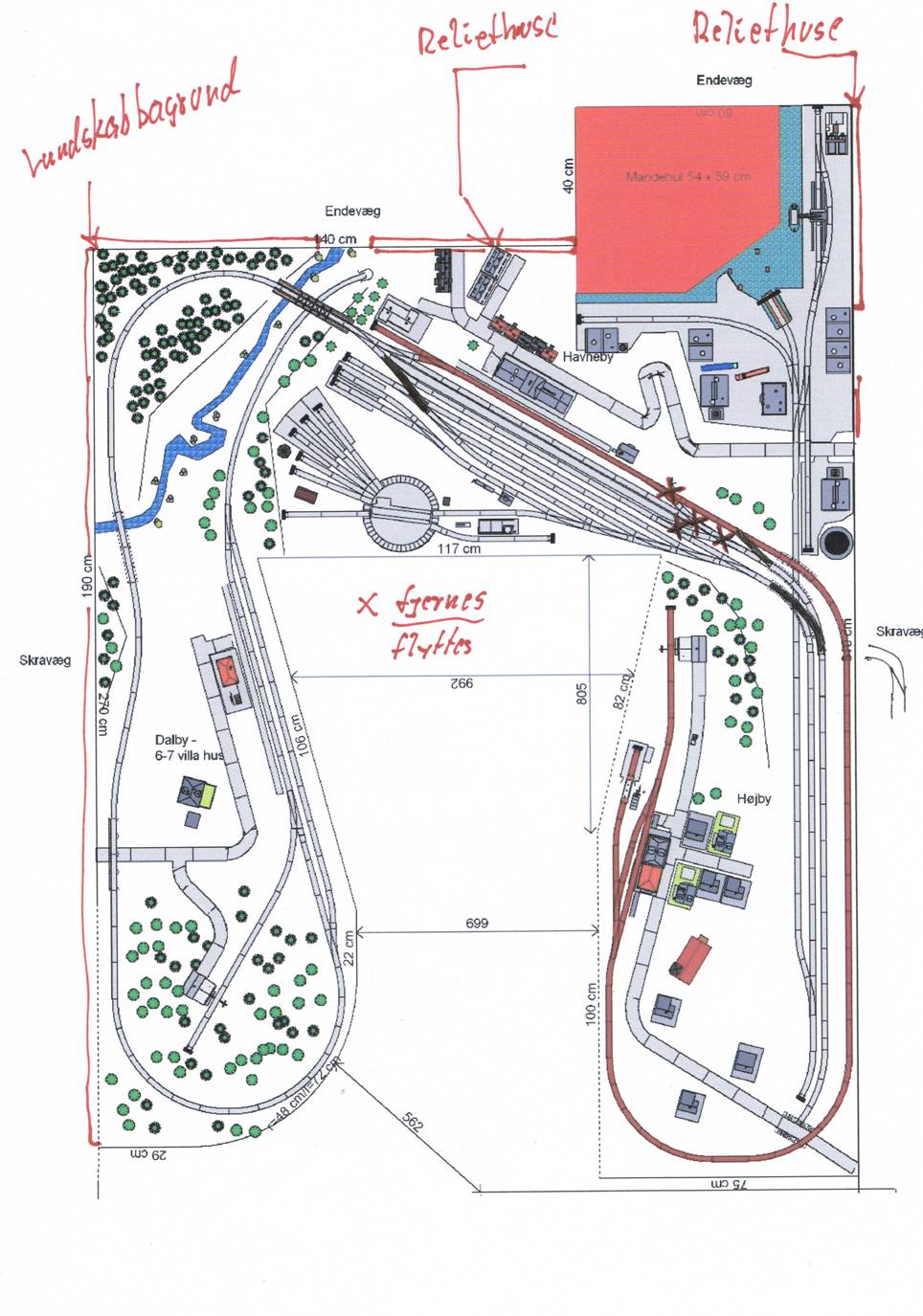

lidt ændringsforslag til bane.

ved at lægge de sorte indtegnede sporforbindelser får du en bedre udnyttelse af sporene og længere perron - havnesporet føres under hovedspor med en viadukt i stedet for bro

bare en ide

Flot bane - dog med to ting, som i mine øjne ikke passer helt med den virkelighed, jeg kender til:

1: Havnebyen: En by med både station og havn - men by er der ikke noget af. Altså huse på to og tre etager med forretninger i stueetagen; en handelsgade eller to med butikker og lejligheder.

2: Når du skal ned i havnen, kan du ikke have ret mange vogne med derned. Jo længere lokomotiv, jo færre vogne. Og med den mængde industri, der tilsyneladende skal være dernede, bliver det spor, som du skal holde på (nederst) og hvor du vender retningen, for kort. Jeg gætter på, at der max. kan være en rangertraktor og to vogne. Det giver selvfølgelig en del kørsel frem og tilbage, hvis der på den dag skal flere vogne derned, men som regel vil DSB (eller hvem det nu er) gerne ordne al rangering i et enkelt hug, og derfor tager man alle vognene, der skal til havnen, med i en enkelt stamme. Man kan selvfølgelig have en formiddagstur og en eftermiddagstur, men SVJV køres der som regel "kun" en enkelt lokalrangeringstur om dagen (men jeg kan tage fejl, da afstande og mængder også spiller ind).

Hej Bo

Tak for de gode kommentarer. 1) Jeg havde forstillet mig at en relief baggrund kunne hjælpe med at få en illusion af en større by langs væggen som også henning forslår. Men jeg skal da nok lave vejene anderleders for at opnår en god illusion.

2) Jeg synes at jeg står i en svær situration her! For jeg vil gerne have et realisisk forløb for havenbanen, uden urealiske hældninger. Jeg kan så forlænge det stykke hvor toget rebrouser, men så kommer sporet under banen. Det kan sikkert godt skjules på en pæn måde, men så kan jeg ikke visuelt se når toget er kommet i bund. Men selvfølgelig man kan jo se bag-enden at toget.

mvh Peter

Hej Henning.

Interessante betragtninger du har omkring sporføringen til stationen. Jeg vil senere prøve om det kan lade sig gøre med de forslag du kommet med. Jeg kan godt lide det at toget kan komme ind på opstillingssporene med det samme, uden at skulle rangere. Det giver en bedre udnyttelse at stationen, og frie planlægningen til køreplaner.

mvh Peter

Hej Henning og alle jer andre

Så har jeg prøvet at få de gode ideer med på layoutet. Jeg har i første omgang kun set på sporføringen. Senere vil jeg se om jeg få byen til at virke mere virkelig med en bedre illusion.

Jeg har lavet spor ændringerne hvor disse krav over overholdt:

Spor 1 : Privatbane, skal kunne benyttes af statsbaner i nødstilfælde.
Spor 2 og 3 : Statsbane, ensrettet nord-syd trafik.

Opstillingsspor og havnespor skal ikke påvirke trafikken på spor 1, 2 og 3.

I øvrigt så har jeg fået plads til en gammel grusgrav, som var med at grundlægge privatbanen. Nu er der kun en sø, med stejle skrænter af bart sand, og for toppen at skrænten er græs og træer ved at falde ned, kun rødderne holder sammen på det.

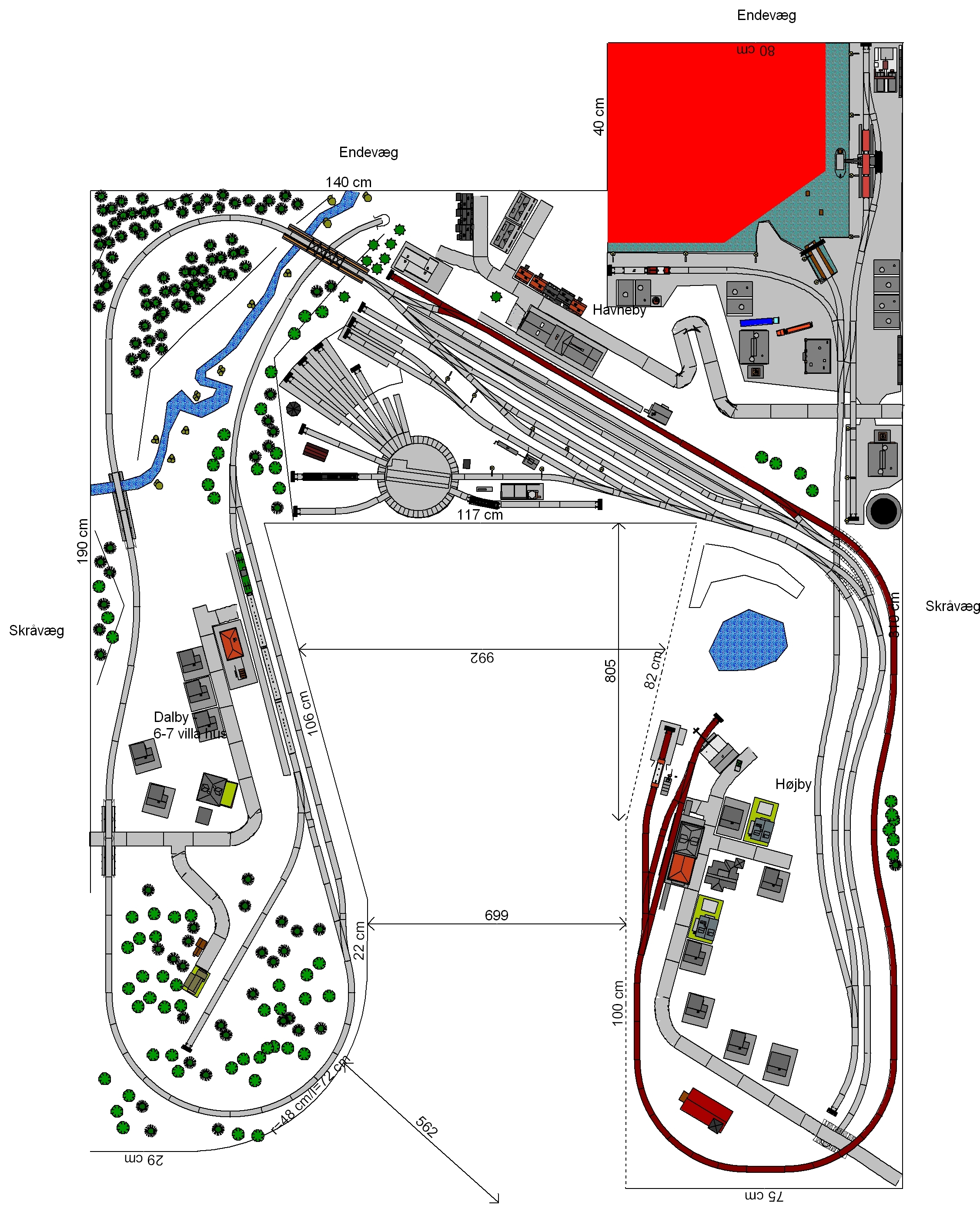

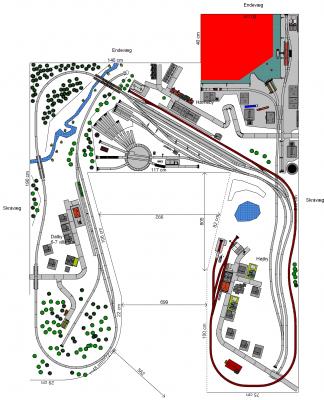

Oversigt

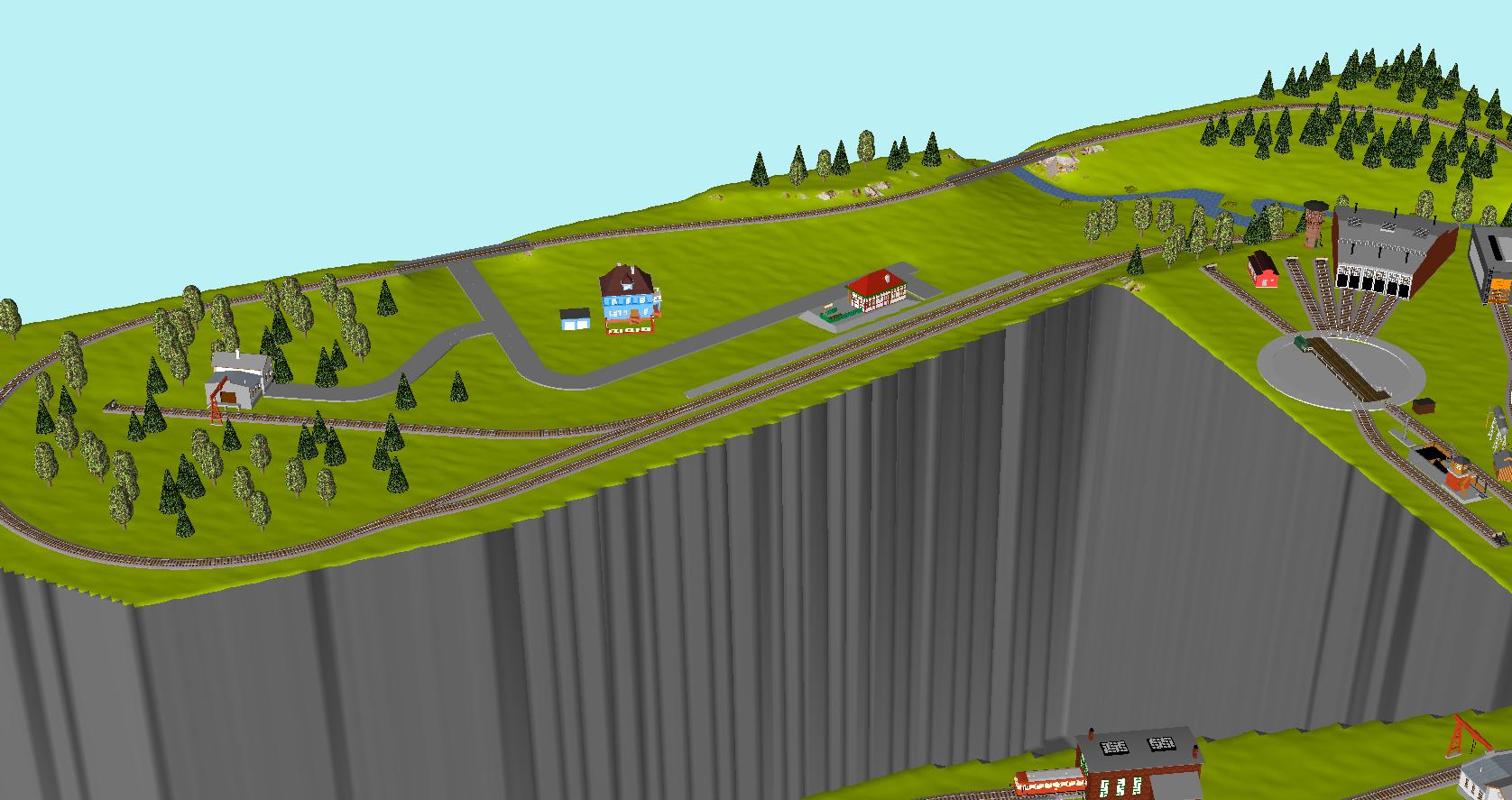

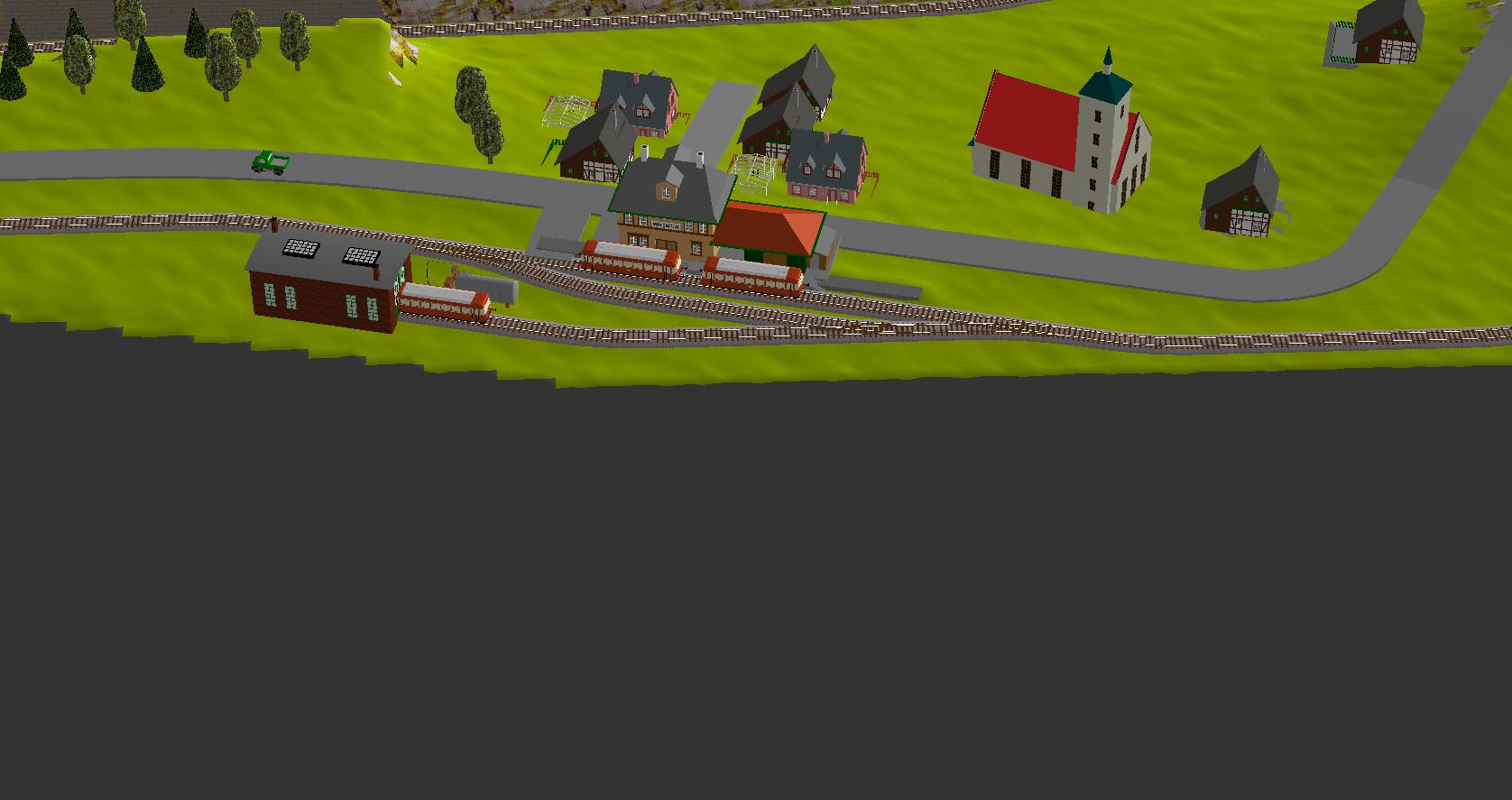

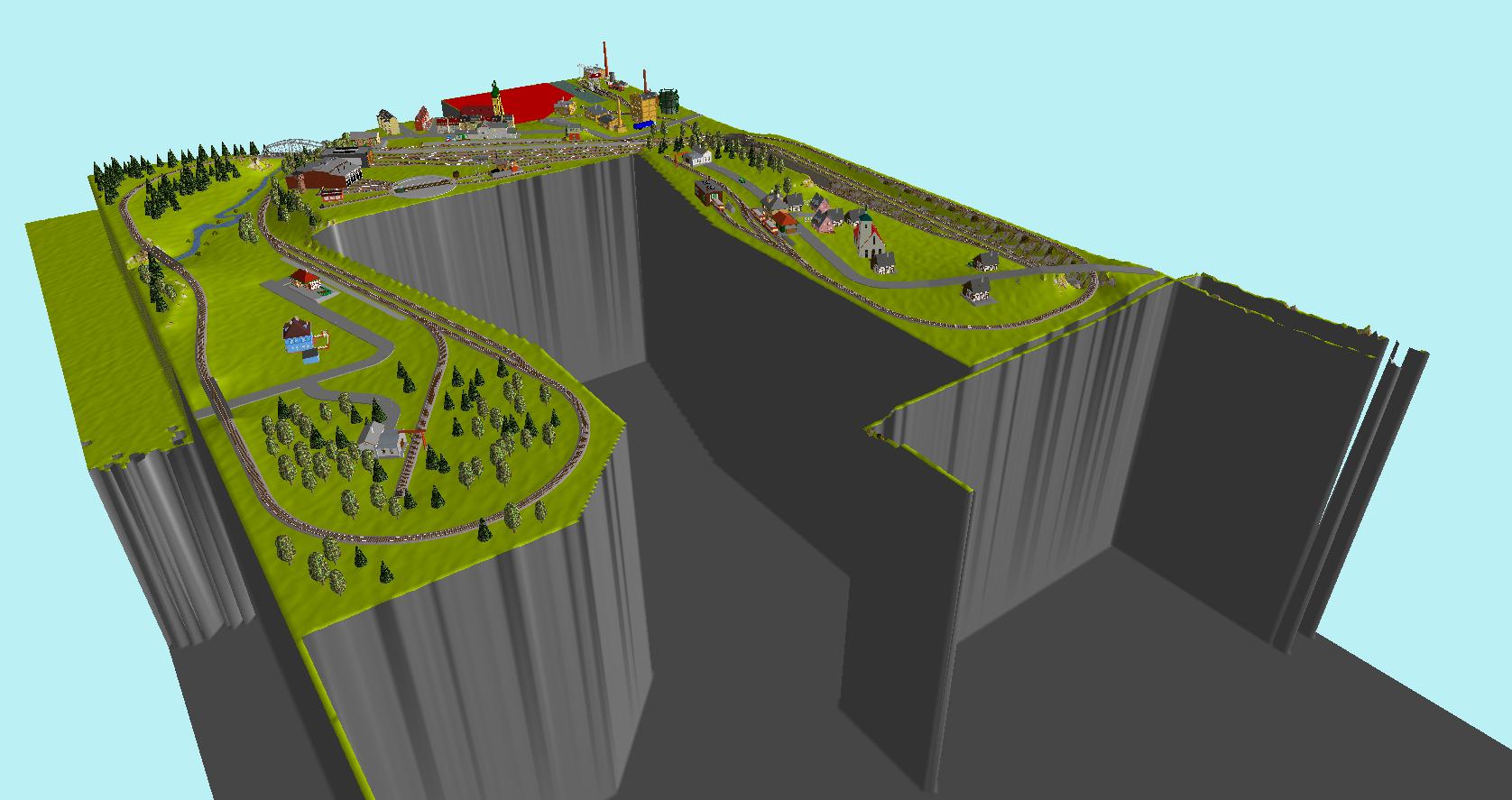

3d billede
