Forslag til hængslet plade i to niveauer

Min plan var at bygge bane på en plade i standardmålene 244x122 med kanter ovenpå pladen, så den kunne hængsles og vippes op ad væggen på den korte led.

Men kan det lade sig gøre, hvis jeg samtidig godt kunne tænke mig et niveau under jordniveau til vendesløjfe og skyggebanegård? Jeg er klar over at det vil ende ud med en samlet højde på kassen der ligner noget henne af 20 cm.

Hvis det er gjort før, er der så nogle link eller billeder til inspiration?

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 432

PB  Blog  Hjemmeside

Når du vil hængsle den på den "korte led" OG den ikke skal være til "fodbetjening" kræver det jo en ganske stor lofthøjde i rummet !

Jeg har lavet en vægplade hængslet "på den lange led", men sådan, at den kan gå ca. 25cm "ind i et skab"

- se her: http://kelds.weebly.com/billeder-fra-opbygningen.html

Desværre er arbejde gået lidt i stå, da barnebarnet ikke viser den store interesse for tog ;-((





__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 461

PB  Blog

Hej tjek evt lige denne måde at lave ophængt på væg http://www.modelbane.com/page3.html

mvh Allan

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


jpetersen

Indlæg: 33

PB

Jeg er heldigvis så heldig, at vores hus har loft til kip, så på væggen er der en 5 meter til loftet Smile

Men Allans link med skabsvæggen ser rigtig lovende ud, så måske man skulle gå i den retning. Det giver også lidt ekstra opbevaringsplads.

Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 461

PB  Blog

Man skal bare huske at ta tog og løse dele af inden man vipper bane op ellers ? Kommer ting ned i bunden

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


Cargoman

Indlæg: 472

PB  Hjemmeside

jpetersen skrev:

Min plan var at bygge bane på en plade i standardmålene 244x122 med kanter ovenpå pladen, så den kunne hængsles og vippes op ad væggen på den korte led.

Men kan det lade sig gøre, hvis jeg samtidig godt kunne tænke mig et niveau under jordniveau til vendesløjfe og skyggebanegård? Jeg er klar over at det vil ende ud med en samlet højde på kassen der ligner noget henne af 20 cm.

Hvis det er gjort før, er der så nogle link eller billeder til inspiration?



Det kan sagtens lade sig gøre, men der er flere ting du skal tænke på, inden du går i gang med sådan et projekt.

Hvis du skal have 2 niveauer på pladen, så er 20 cm. måske lige i underkanten.

Pladen skal hængsles i en nogenlunde fornuftig højde, lad os sige én meter over gulv. Det vil sige, at når pladen er vippet op, så er øverste kant på pladen 344 cm. oppe i luften.

Hvor langt kan du selv nå op på pladen?

Hvad vil du skyde på at vægten lander på, når hele anlægget er bygget færdig? Kan du løfte det op, og ikke mindst ned, uden at det kommer flyvende ned i hovedet på dig???

Pladen skal måske også have en afstivning, når den skal løftes fra den korte ende = mere vægt.

Du skal måske overveje et hejsesystem med noget udveksling til at få det hele sikkert op og ned. Og det skulle gerne være noget med, at du kan tage snoren/kæden af anlægget, når skal leges på banen.



__________________

Moderne tog på danske skinner

http://cargotrains.wordpress.com/

Like 0 kan lide
Top


jpetersen

Indlæg: 33

PB

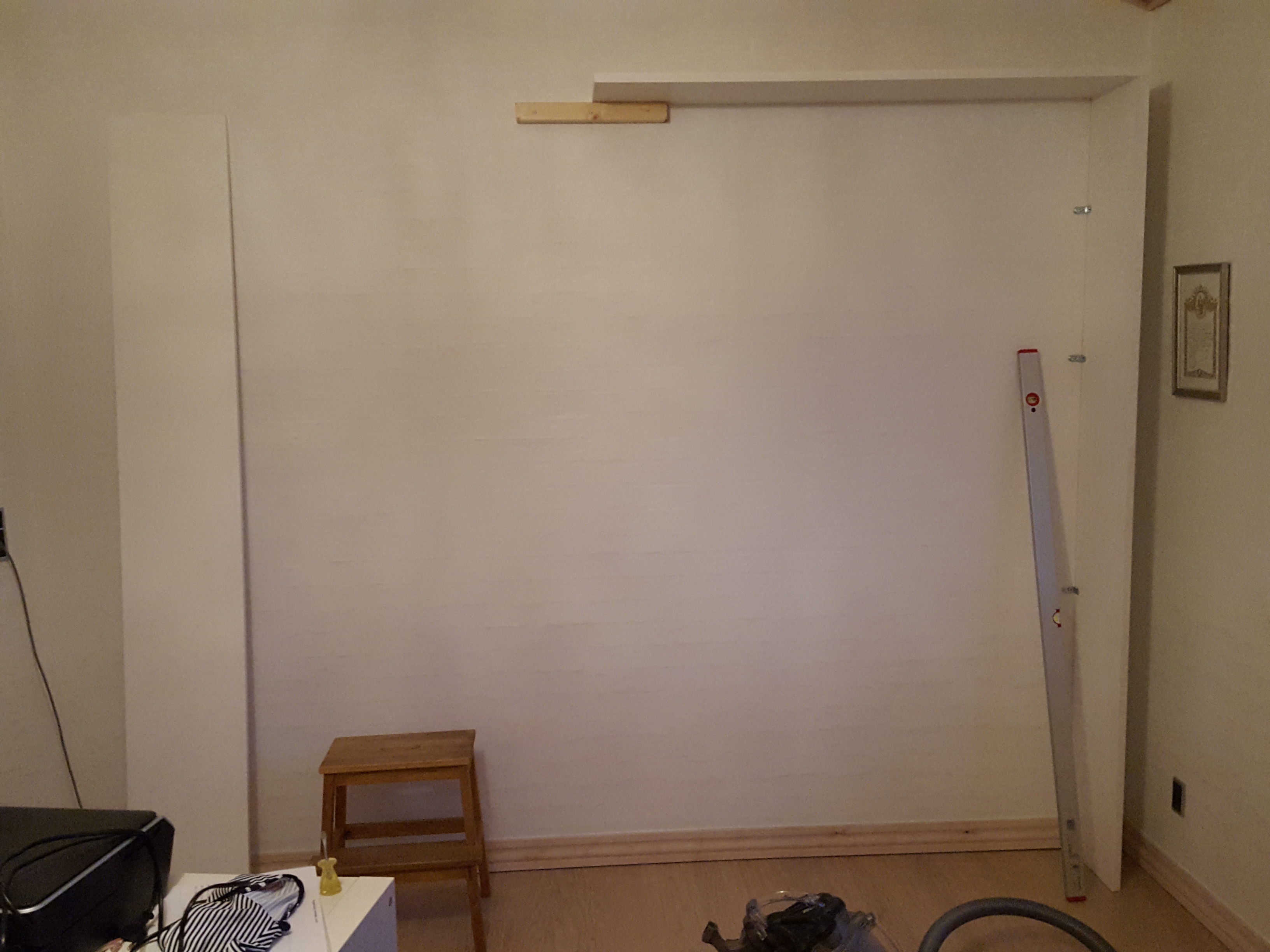

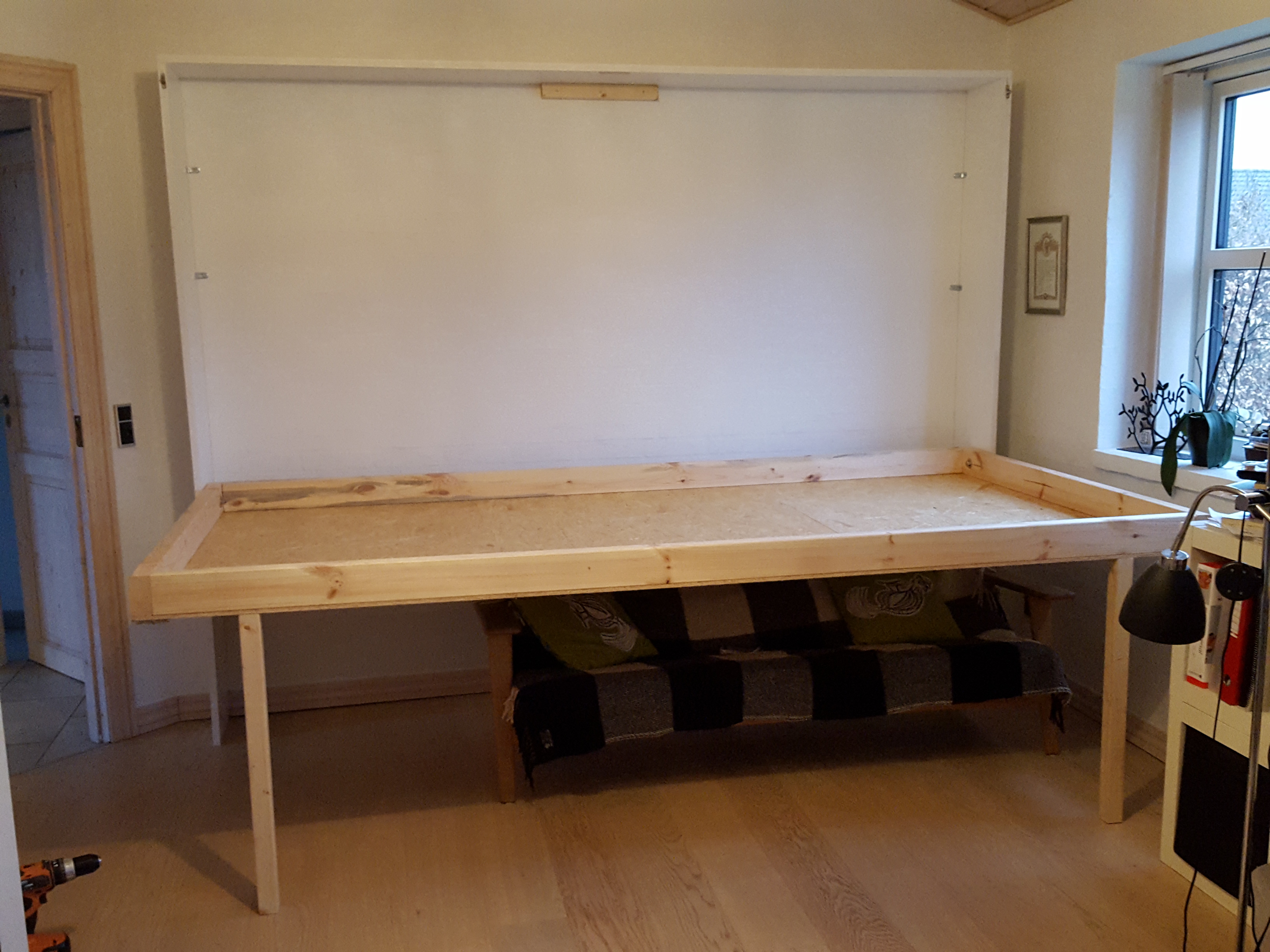

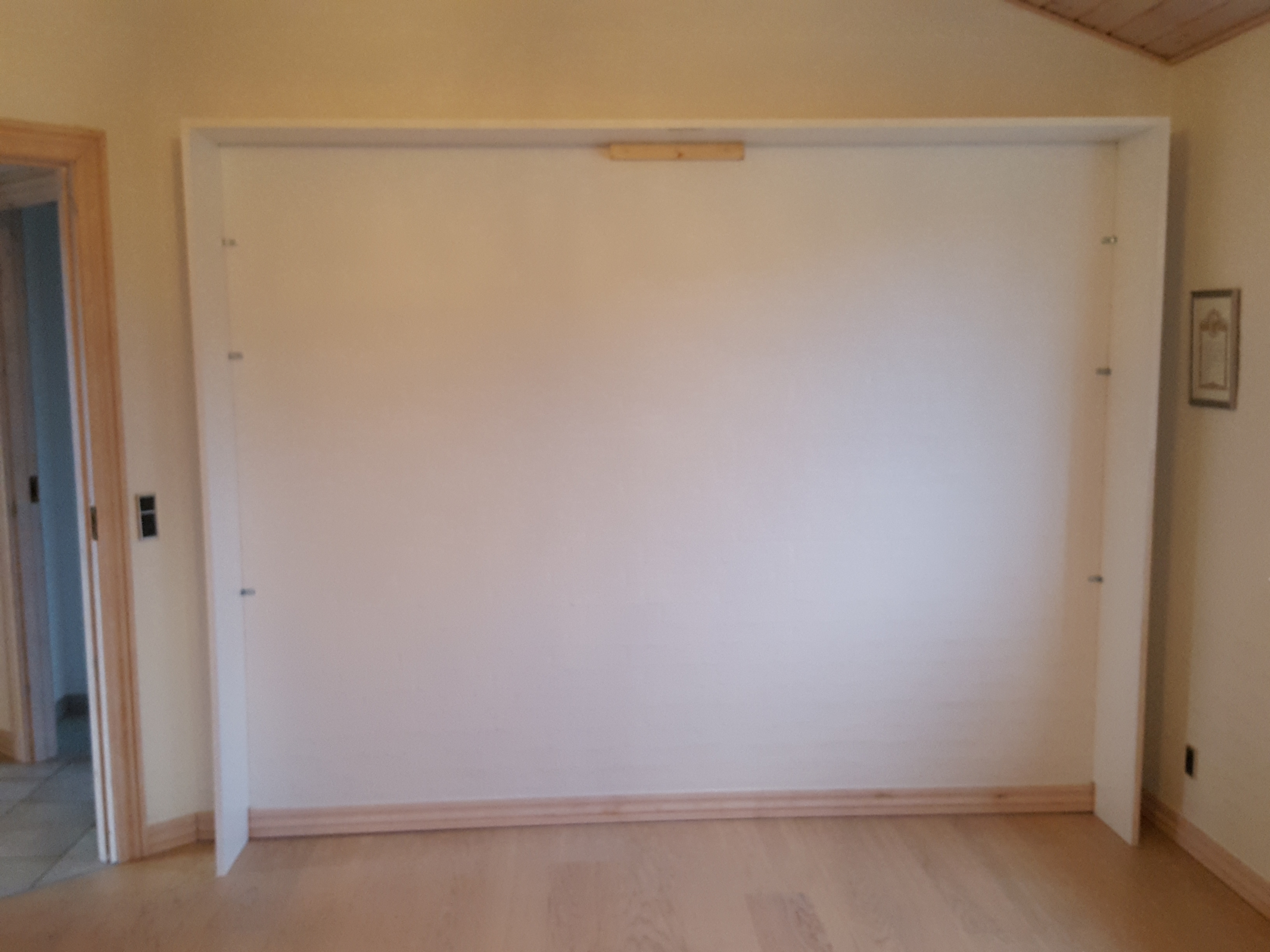

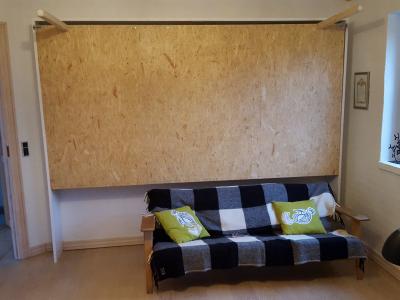

Nu blev projektet færdigt. Planen ændrede sig lidt undervejs. Indermålet på planen blev 260 x 130, hvis giver et ydermål på omkring 270 x 140. Og den blev "hængslet" på den lange ende.



Billede



Billede



Billede



Billede



Billede
