Hej

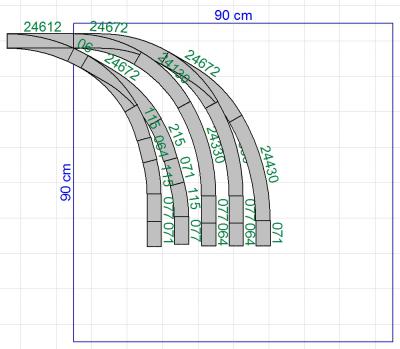

jeg vil gerne udfordre med en lille opgave til de dygtigste skinne læggere her på forummet. Jeg bruger c-skinner og skal udvide min skyggebanegård til 10 spor - det vil sige 2 x 5. Konceptet for 2 x 4 er vist nedenfor.
Opgaven er at placere de 2 x 5 spor så tæt som muligt pga af pladsmangel - med ens afstand mellem sporene. Samtidigt skal tog kunne kører ind og ud af viften med eksempelvis dsb B-vogne uden at strejfe hinanden.
MVH LoftsNissen, "Generaldirektøren"
H0 / ac, digitalt - i etatens periode.
LoftsNissens modeltogbane - http://instagram.com/loftsnissen
nipe
Vanløse
Indlæg: 474
Indledningsvis et par spørgsmål:
Bruger du dit 2*4 layout i dag uden problemer, dvs OK gennem kurvesporskifterne?
Dernæst: hvilken radius er de buede skinner (fx skinne 24130 (R1) eller skinne 24230 (R2))?
Og: Så længe alt kører fint, er det vel ikke en hindring at skinneafstanden er lidt forskellig?

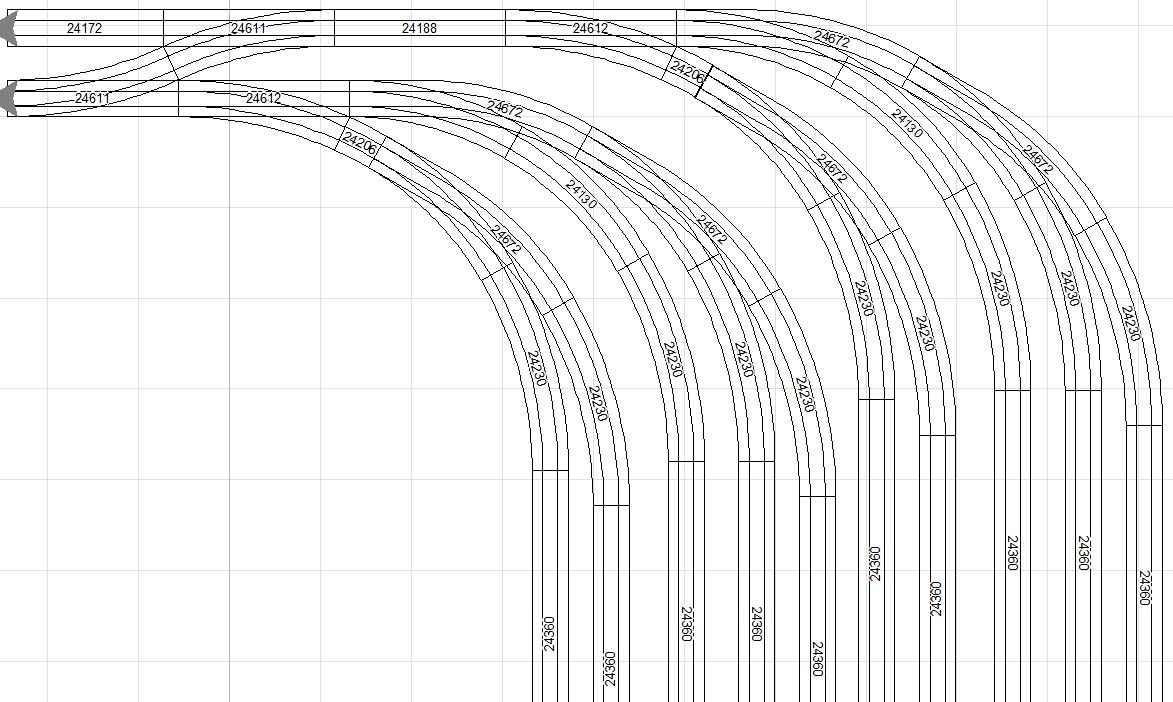

Denne løsning anvender kurvesporskifter og få R1 skinner.
Der udestår en mindre opgave i at tilpasse opstillingssporene i længderetningen.
mvh Niels Peter
mvh niels peter
DK-2720
Loftsnissen
Ringkøbing
Indlæg: 94
Hej Niels Peter
Lidt bonus info som forespurgt:
- kurvesporskifter virker fint og giver mig ikke problemer
- den inderste kurve skal være R1 og du ydre R2/3
Jeg er nød til at tilføje at tilpasningen i længden er vigtig for at opgaven kan siges at være løst - ligesom at afstanden mellem sporene skal være den samme. Sorry!
MVH LoftsNissen, "Generaldirektøren"
H0 / ac, digitalt - i etatens periode.
LoftsNissens modeltogbane - http://instagram.com/loftsnissen
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.597
Hvorfor holder Du fast i samme afstand mellem sporerne
Og Du har da sikkert en Dremel eller lignende / Ikk'
Men det kræver også, at Du så beskriver, hvordan den anden ende skal være .....
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
Loftsnissen
Ringkøbing
Indlæg: 94
Hej Steff
Jeg tror du glemte at vedhæfte dit løsningsforslag - som vi begge ved skal man løse store opgaver en lille bid af gangen
MVH LoftsNissen, "Generaldirektøren"
H0 / ac, digitalt - i etatens periode.
LoftsNissens modeltogbane - http://instagram.com/loftsnissen
nipe
Vanløse
Indlæg: 474

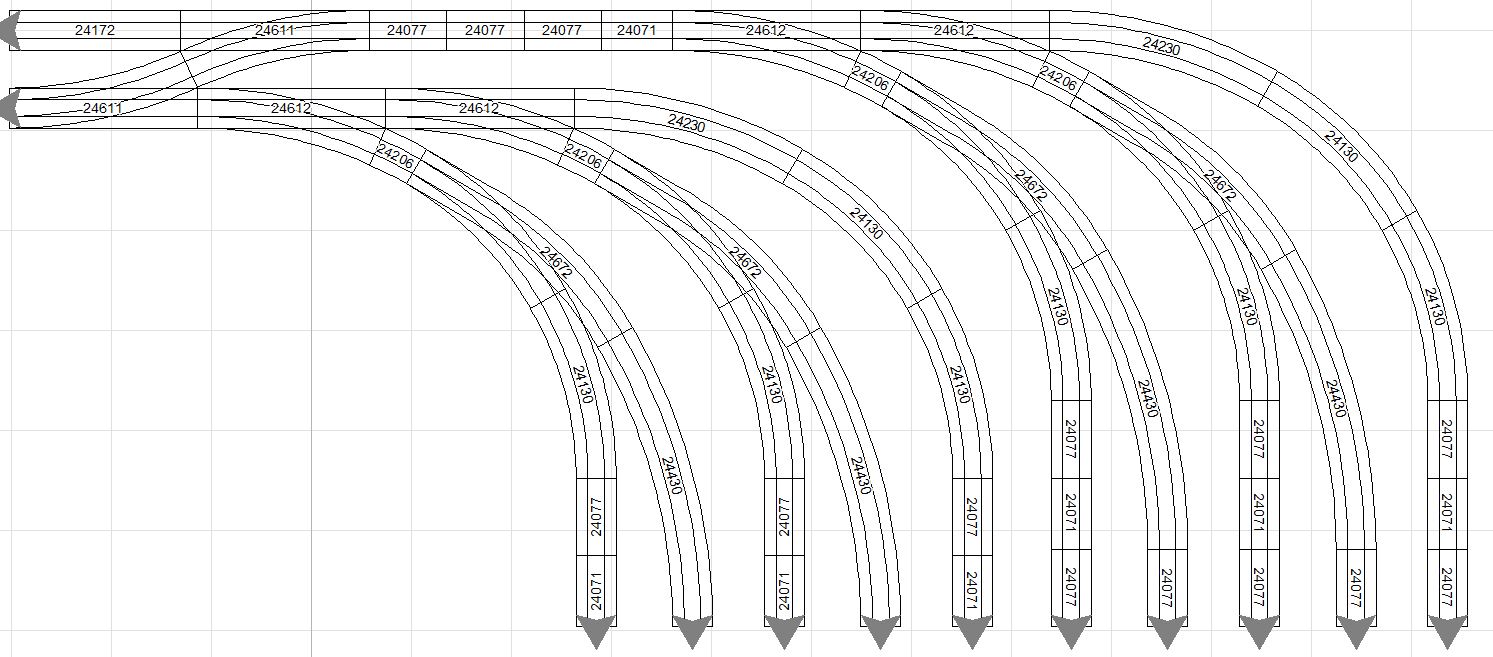

Her er et forslag, som opfylder kriterierne. Jeg anser dog løsningen som mindre god end førstnævnte.
Jeg synes du skylder lidt 'historie'. Hvad skyldes dine restriktioner? Hvordan indgår 'svinget' i et samlet hele? osv.
mvh niels peter
DK-2720
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Hvorfor ikke lave det i k-skinner som jo har flexmuligheder?
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Her er et forslag, som opfylder kriterierne. Jeg anser dog løsningen som mindre god end førstnævnte.
Jeg synes du skylder lidt 'historie'. Hvad skyldes dine restriktioner? Hvordan indgår 'svinget' i et samlet hele? osv.
Her er der jo ca. 96 mm fra midt til midt
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
her er så en mulighed hvor der er mellem 75,7 og 77,5 mm
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
nipe
Vanløse
Indlæg: 474
Her er der jo ca. 96 mm fra midt til midt
Og? Ca. 96mm læser jeg som samme skinneafstand ( specielt med C-skinne fleksibilitet in mente )
Derudover mangler vi stadig 'historien'.
mvh niels peter
DK-2720
PeterWo
Indlæg: 1
Jeg vil lave denne her næste gang. Jeg har lavet en test og mener det virker. Togene skal bare ikke holde helt ud til enderne. Og der vil kun være et tog der kører ud - af gode grunde. 12 spor på 56 cm i bredden. Kan udviddes efter behov.
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Peter, du får en udfordring ved afkørsel tænker jeg.
Tænker at du har ikke plads til at få fingre ned til vogne og der er risiko for skader/skub til anden materiel. Personligt ville jeg vælge at have mere luft fremfor en så komprimeret skinnelægning.
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
hxmiesa
Software Engineer
Bilbao Spain
Indlæg: 993
Hvis et tog koerer ind paa denne banegaard, med een af akslerne afsporet, har du en god mulighed for at dette halv-afsporede tog ridser hele den vognstamme den staar ved siden af. Du ved; i stil med at lade din husnoegle loebe langs siden af naboens flunkende ny bil...
Dertil kommer risikoen for at hive trappetrin og gelaendere af... Saa medmindre du koerer med Brio tog eller Lego tog, vil det nok vaere bedst at have lidt luft mellem sporene.
Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!
