Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

My-Mx led belysning fra Dansk Hobby, nu med separat tænd og sluk af slut lys

En lille gennemgang i montering med billeder.

For at kunne tænde og slukke slutlys separat, kræver det at dekoderen har AUX 1+2 (grøn og lilla ledning på dekoder)

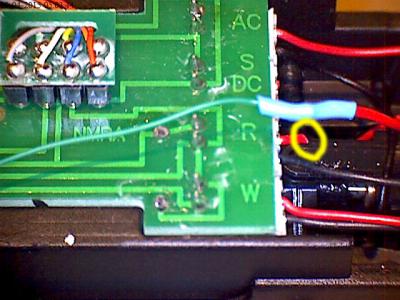

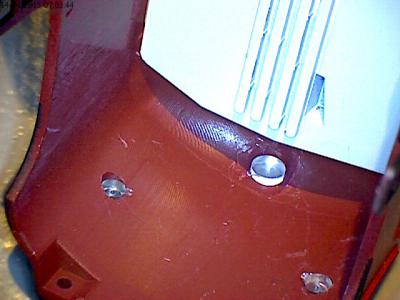

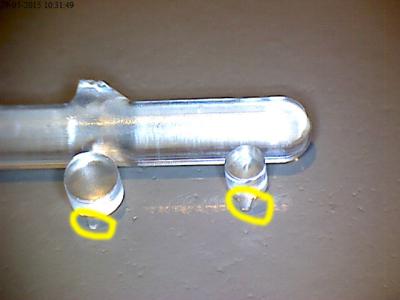

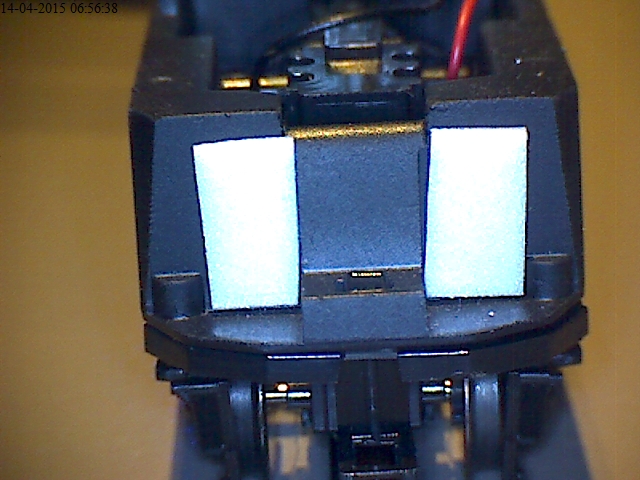

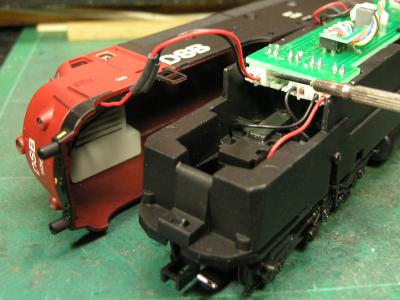

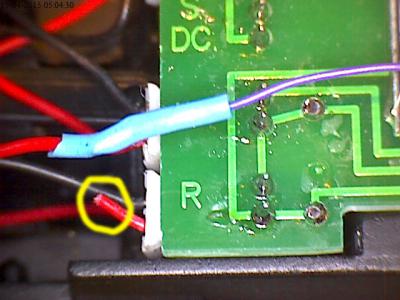

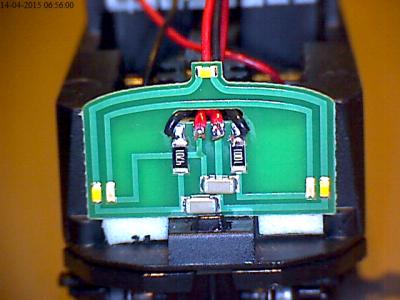

De 2 stik lirkes ud med en lille skruetrækker. Jeg ser ingen grund til at fjerne førerrums indretning. De gamle lysledere fjernes. Tryk de nye lysledere LIGE ned med en flad skruetrækker. De små flige skal bruges som stop klods. Sæt 2 stykker dobbeltklæbene tape som vist. Printet skal sidde helt nede og i centrum. Sæt stik i R & W. Nu skifter rødt lys modsat hvidt. Ønsker man separat slutlys. I den ende hvor dekoder stik er, klip rød ledning og lod til den grønne.I modsatte ende, klip rød ledning og lod den til lilla fra dekoder. Teksten burde ha stået under billederne, men det ville systemet her ikke.  :| Mvh. Ole Vedel

 BilledeBilledeBilledeBillede
 BilledeBilledeBilledeBillede

Like 2 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Ole.

Det ser jo spændende ud, men hvad med os, der ikke kører epoke moderne?

Før 1971 skal man jo have mulighed for kun at køre med øverste frontlanterne tændt, eller ved særtog med øverste og venstre lanterne tændt.

Slutsignalet før 1971 var også kun et enkelt rødt lys.

"Ole Vedel" skrev:
Teksten burde ha stået under billederne, men det ville systemet her ikke.  Stare

Jeg har sat nogle af dine billeder ind i teksten, så du kan se, at systemet sagtens kan håndtere det. Smile

__________________

MVH
Lars

Like 1 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

Hej Lars

Teksten stod under billed, indtil jeg flyttede rundt på billederne.

Hvordan får jeg tekst til at hænge fast til foto ?



Printet er lavet så, hvis man er god med en loddekolbe kan tilføje en modstand eller to.

Så kan du kontrolere de enkelte led.

Det vil jeg vise et eksempel på snarest.

Men dette led sæt er lavet som plug and play, for på en simpel måde at kunne udskifte til led belysning, i de rigtigt mange Heljan My / Mx der er solgt gennem tiden.

Mvh. Ole Vedel

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Ole.

Ole Vedel skrev:
Teksten stod under billed, indtil jeg flyttede rundt på billederne.

Hvordan får jeg tekst til at hænge fast til foto ?

Det kan man ikke - man er nødt til at gøre en lidt større indsats.

Til gengæld er der mange måder at angribe opgaven - så en forståelse af måden, Sporskiftet håndterer billeder, vil nok være på sin plads først: Når man bruger ImagePicker, uploader man i første omgang billeder til et personligt billedarkiv - de bliver ikke vist. I næste omgang kan man så vælge billeder fra arkivet og indsætte dem i sine indlæg. Der er mange muligheder også her, men det er normalt bedst at vise billederne på en linie for sig selv.

Når man indsætter et billede, vil ImagePicker normalt gøre flere ting: Det indsætter en mindre udgave af billedet på maksimalt 400x300 pixel - så tager siden ikke så lang tid at loade. Samtidigt laver den en link på billedet, så man kan klikke på det: Når man klikker på det, får man billedet vist i den fulde, originale opløsning - næsten da. For billedet bliver vist af en anden software kaldet Colorbox, der skalerer billedet, så man får det i fuld opløsning, hvis det kan være på skærmen, og ellers bliver det skaleret ned, så det fylder hele skærmen. I Colorbox kan man højreklikke på billedet og gemme det - det vil altid være i fuld opløsning.

Den HTML-kode, ImagePicker indsætter, er altså af formen: <a href="fuldt_billede.png"><img src="thumbnail.png"/></a>. Når man vil flytte rundt på billedet, skal man altså fange det hele, og det går tit galt, kan jeg se rundt omkring: Tit flytter folk kun <img/> taggen og får ikke <a/> taggen med, så den til gengæld hænger og svæver for sig selv et eller andet sted i teksten. I dit tilfælde har du den helt rigtige form i eet af dine billeder - nemlig billedet med en lille ramme omkring: Det kan man klikke på, så Colorbox viser det som en slags popup.

Hvis du prøver at redigere dit indlæg, kan du klikke på et af dine billeder: Hvis du gør det, vil du se, at ikonen i ikonbjælken bliver highlightet, og du kan klikke på den, så du kan aflæse billedets URL - og kopiere URLen op på dit clipboard, f.eks. Du kan så oprette billedet et andet sted i teksten ved at klikke på billedikonen i ikonbjælken og paste URLen ind. Slet det gamle billede, og du har flyttet billedet.

Hvis du klikker igen på billedet med rammen omkring, vil du se, at du også får highlightet to andre ikoner i ikonbjælken - link-ikonen og fjern-link-ikonen. Klikker du på link-ikonen, vil du kunne se URLen til billedet i fuld opløsning som målet for din link. Den kan du også kopiere op på clipboardet, og så genskabe den omkring det billede, du oprettede lige før. Så får du den fulde Colorbox-funktionalitet med.

Men det er bøvlet, så jeg plejer at gøre noget helt andet: Under tekstboksen til redigering af din tekst er der en knap med teksten Vis HTML koder: Klikker du på den, går du ud af editoren og får i stedet en ren tekst editor, hvor man kan se indlægget med alle HTML-koder. Her kan du finde dit komplette billede med alle nødvendige tags, cut'te det til clipboardet, og paste det ind på den nye placering. Når du tror, du har gjort det rigtigt, kan du vende tilbage til den normale editor, hvor du kan se dine billeder og kontrollere, at de står, som du gerne vil have det.

Citat:
Printet er lavet så, hvis man er god med en loddekolbe kan tilføje en modstand eller to.

Så kan du kontrolere de enkelte led.

Det vil jeg vise et eksempel på snarest.

Det vil jeg glæde mig til.

__________________

MVH
Lars

Like 0 kan lide
Top


Togsøn

Indlæg: 151

PB

Hej Ole.

Kunne du tage billeder af dem efter indbygning.

Ville gerne se hvordan lyset arter sig.

Tænker på en enkelt modstand ved top lanternen, så kan du vise, Frontlanterne, Triangel, Ranger og slutlys !

De venligste hilsner

Erling.

Like 0 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

Togsøn skrev:

Hej Ole.

Kunne du tage billeder af dem efter indbygning.

Ville gerne se hvordan lyset arter sig.

Tænker på en enkelt modstand ved top lanternen, så kan du vise, Frontlanterne, Triangel, Ranger og slutlys !

De venligste hilsner

Erling.

Hej Erling

jeg tager et billede senere. + nogle af "ombygningen" til plan / særtogs belysning.

Men på en 8 pins dekoder har man kun 4 udgange i alt.

Mvh. Ole Vedel



Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Ole.

Ole Vedel skrev:
Men på en 8 pins dekoder har man kun 4 udgange i alt.

Jeg har tit tænkt tanken: Ja, der er kun 4 udgange - men der er mange flere "F-taster", og udgangene kan jo tændes i flæng på de forskellige F-funktioner. 4 udgange giver 16 kombinationer, hvis man laver et passende diodematrix: Det vil komme til at fylde, men der er jo relativt god plads i en MY/MX, så kunne man ikke lave noget smart på den måde?

F14 kunne måske være "særtog" og tænde de rigtige LEDer i den forbindelse?

__________________

MVH
Lars

Like 0 kan lide
Top


Togsøn

Indlæg: 151

PB

Hej Igen Ole og Lars.

Jeg kører med ESU lokpilot så med to aux forstærkere har jeg 6 og med som du siger lars 4 dioder til Rangerlys samt to transistorer og modstande som plusstyrer særtogslyset så det følger frontlanternen.

Viola, men koster en del komponenter.

Hilsen Erling.

Like 0 kan lide
Top


jhcn

IT & AV vejleder, C. la Cours Skole

Lystrup

Indlæg: 677

PB

Ole Vedel skrev:

jeg tager et billede senere. + nogle af "ombygningen" til plan / særtogs belysning.

Det vil jeg se frem til!

Du må gerne tage mange billeder af hvordan du har løst hele opgaven. Jeg synes f.eks. at det er svært at undgå rødt genskin i øverste lanterne

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk.

Medlem af 3Modul. Bygger moduler til treskinnedrift med Märklins C-skinner

Like 0 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

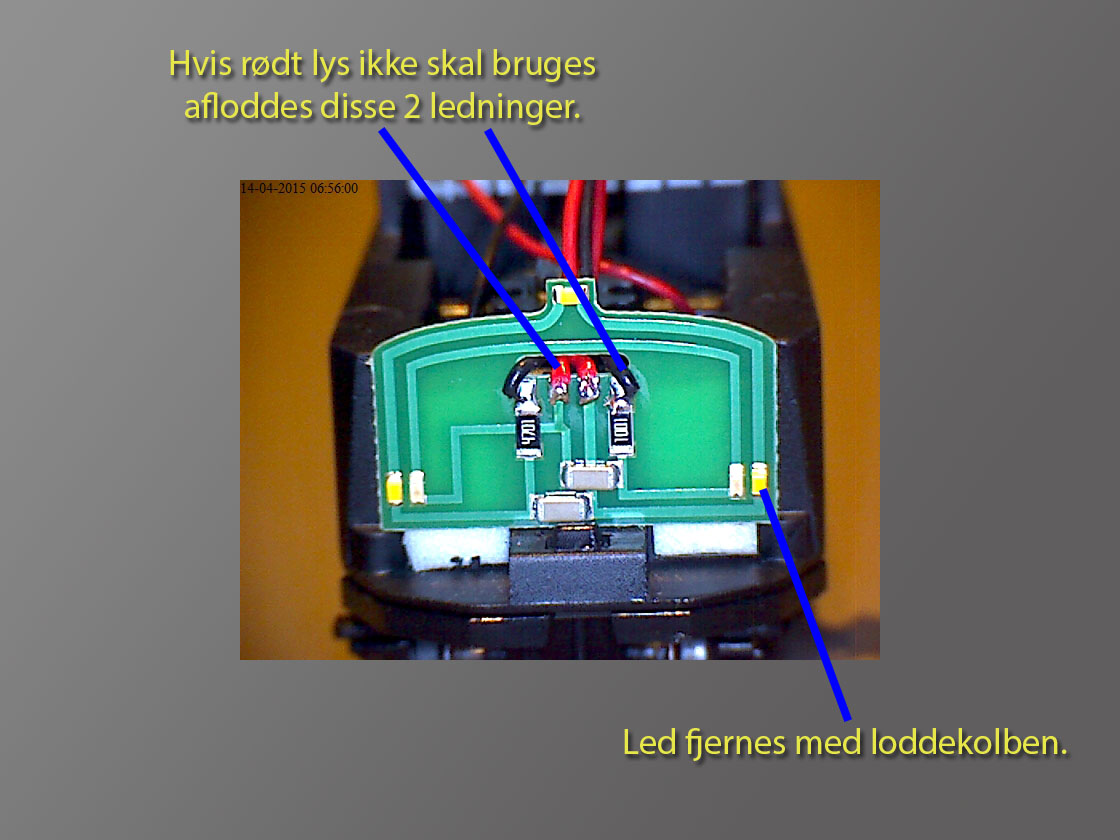

Så har jeg fået taget nogle foto af ombygningen.

Dette kræver en dekoder med AUX 1 + 2, som kan aktiveres. (Grøn og lilla ledning)

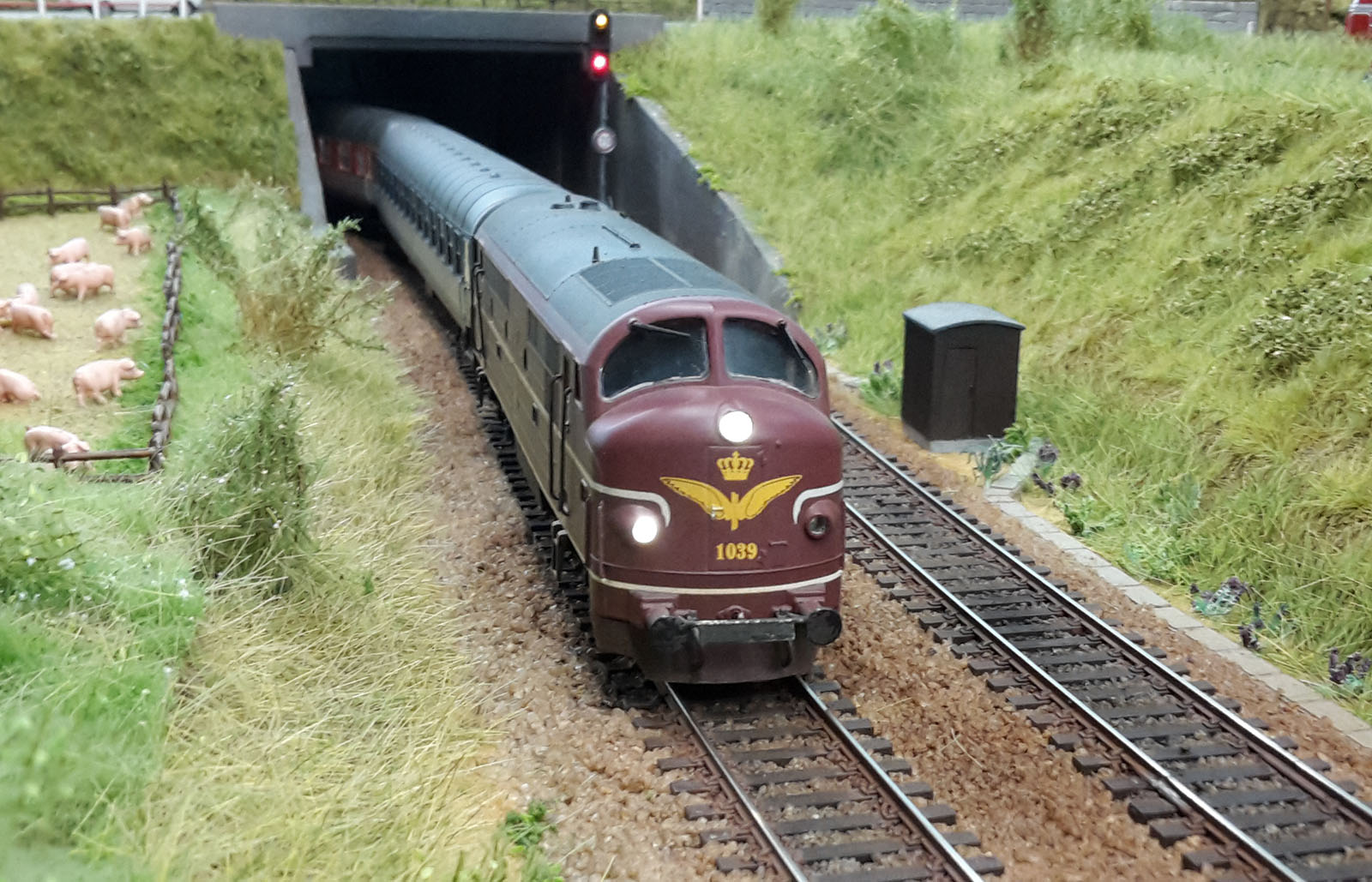

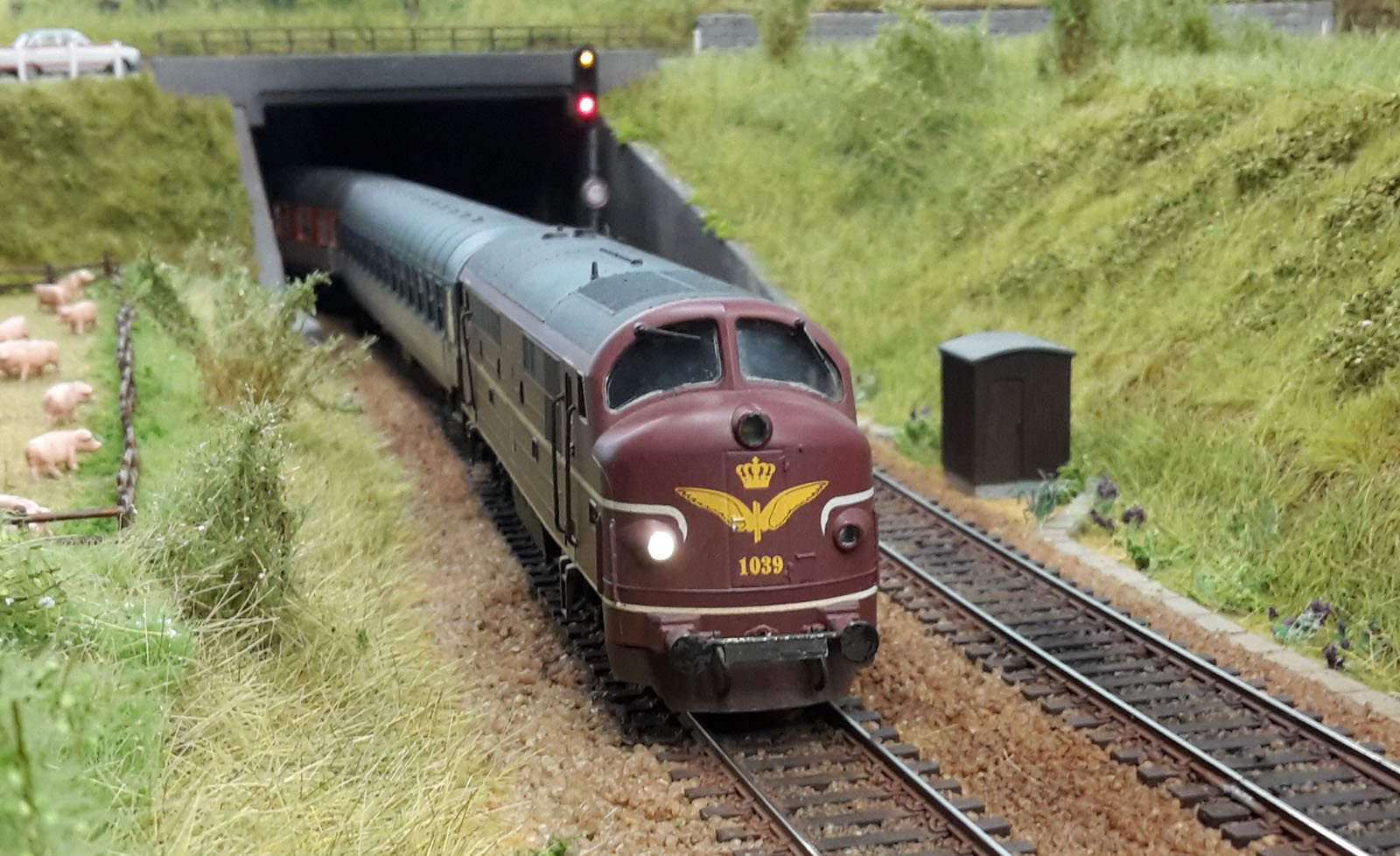

Da de fleste 8pins dekodere kun har 4 udgange, har jeg valgt at mine vinrøde My-Mx har Plan og særtogs lygteføring.

Og de rød/sorte har triangel lys og 2 røde som beskrevet øverst på siden.

Vil man ud i flere muligheder har ESU er adaptor print til LS4 og LP4. Dette giver 10 Aux udgange + 4 servo udgange til vinduesviskere  :) + styring af røg.

Og så kan det hele programmeres via Lokprogrammer.

http://www.esu.eu/produkte/zubehoer/adapterplatinen/io-erweiterungsplatine/

Den øverste lysleder har som nogen skriver, tildens til at fange falsk lys fra neden. Et lille stykke af det grå skumgummi som de fleste Heljan produkter leveres i, 5x5 mm,  tykkelse skal være som toplyslederen rager ind, sættes fast under lysleder med det tape som følger med led sættet.

Det hjælper også at dæmpe lyset via Cv i dekoderen. Alle mine udgange er sat til "2" i Loksound og Lokpilot (1 er max dæmp) , Loksound 4 er sat til 9.

Ved denne ombygning, har top ledèn ikke gavn af de kondensatorer der sidder på printet. Men de er kun monteret ved brug,  sammen med ældre Lenz (130-131 serie) og ældre Uhlenbrock dekodere som ikke er Led venlige, Lyset vil flakke.

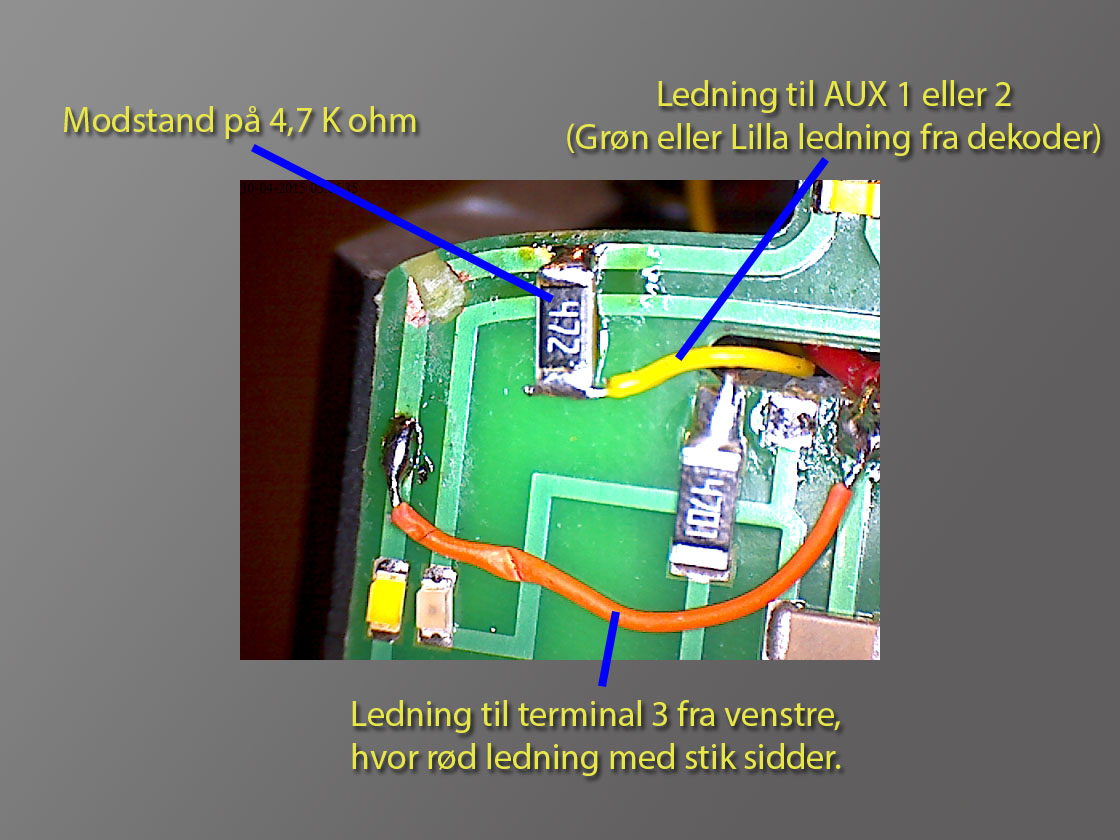

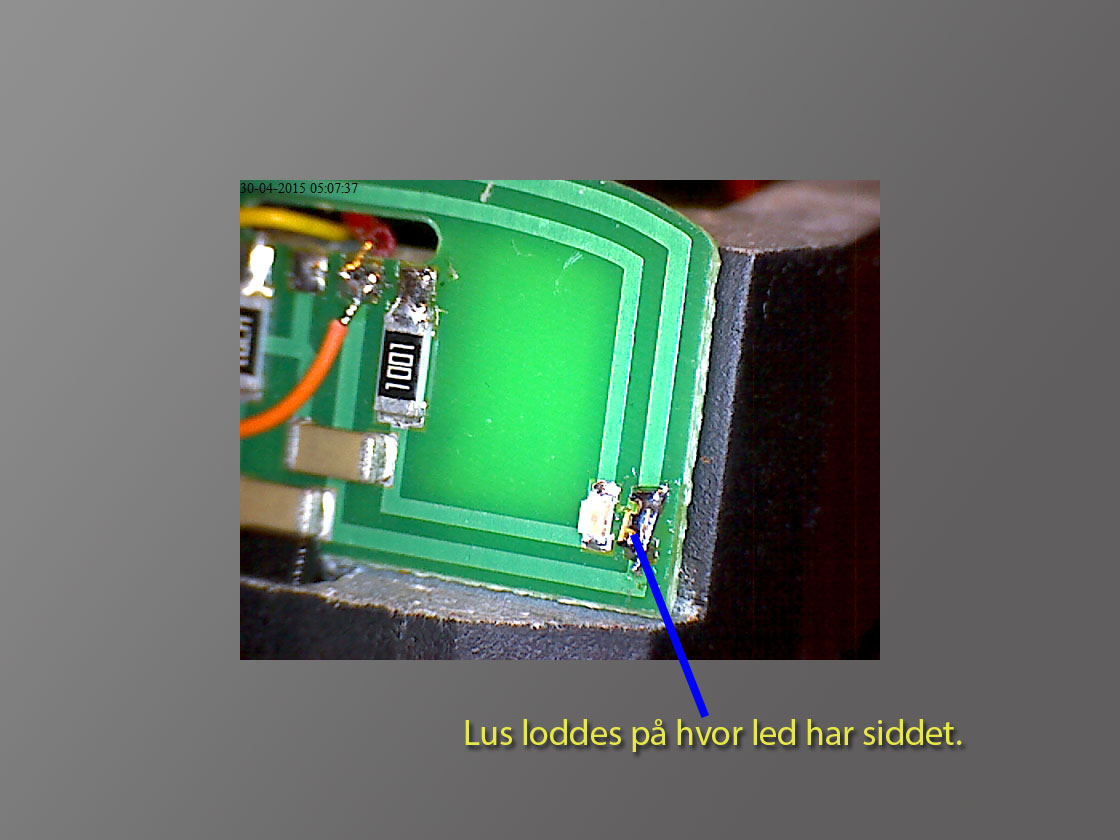

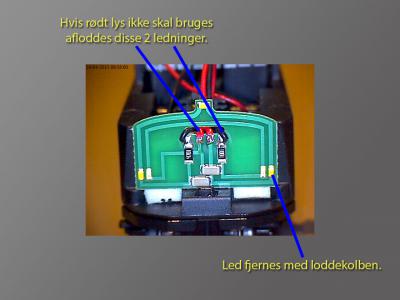

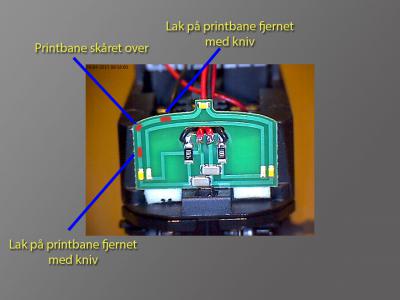

Men til ombygningen med separat plan og særtogs lanterner.

Mvh. Ole Vedel









BilledeBilledeBilledeBilledeBilledeBillede

Like 3 kan lide
Top


fkm

IT-Systemadministrator

Indlæg: 392

PB

Ole Vedel skrev:

Den øverste lysleder har som nogen skriver, tildens til at fange falsk lys fra neden. Et lille stykke af det grå skumgummi som de fleste Heljan produkter leveres i, 5x5 mm,  tykkelse skal være som toplyslederen rager ind, sættes fast under lysleder med det tape som følger med led sættet.

Hej Ole

Var det muligt at få et billede af det, som du beskriver der? Har indbygget 3 sæt i mine MX/MY og vil gerne slippe for det falske lys.

Mvh
Flemming

__________________

H0, 2 skinne DCC, dansk i nyere epoker

Like 2 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Ole.

Ole Vedel skrev:
Så har jeg fået taget nogle foto af ombygningen.

Dejligt at se. Jeg har netop købt et sæt og vil gå i gang med at lege. Smile

__________________

MVH
Lars

Like 1 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside



Hej Ole

Var det muligt at få et billede af det, som du beskriver der? Har indbygget 3 sæt i mine MX/MY og vil gerne slippe for det falske lys.

Mvh
Flemming

[/quote]

Ja da, jeg får taget et billed.

Mvh. Ole Vedel



Like 2 kan lide
