tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Layout HJÆLP sporplan søges FUNDET

Sporplan er fundet og nu lavet i sporplan program tak Til Ivan

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

?





__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

evt hvis der er en som er god til tysk som kan oversæt min tekst og spør i et tysk forum vil det være super

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Hej Allan

tmjbk skrev:

Hej Sporskift Folk  HJÆLP med at find en sporplan jeg så på nette for et stykke tid siden men nu kan jeg så ikke find den igen

KAN KUN HUSK AT DET VAR EN SPOR PLAN MED PUNKT TIL PUNKT BANE

MED FLERE LAG OG PUNKTER TRO NOK DER VAR 3-4 LAG

MAN KØRE  FRA PUNKT A TIL B OGSÅ KØRE TIL PUNKT C HEN OVER PUNKT A FORSÅ AT KØRE TIL PUNKT D OSV.

HJÆLP HAR SØGT OG SØGT I MANGE DAG KAN IKKE FIND DEN MÅSKE EN AF JER SPORSKIFT FOLK HAR SET DEN ELLER KAN FIND DEN

DEN ER FRA UDLAND IKKE DANSK MVH ALLAN

Det der er ikke oplysninger nok, til at man kan hjælpe dig. Du er nød til at være mere konkret.
Skala?Størrelse?
Var det 2-skinne eller 3-skinne?

Hvis du har set den på et tysk forum, ville det hjælpe hvis du fortalte hvilke tyske fora du besøger.

Et muligt gæt kunne være: http://www.stummiforum.de/viewforum.php?f=24
Eller: http://www.moba-trickkiste.de/wie-macht-man-planen/datenbank-gleisplaene...

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

aha



__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

aha

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


Techek

Jelling

Indlæg: 897

PB

Måske din webbrowsers historik kan afsløre noget?

__________________

[ Märklin M- og C-skinne på gulvtæppet med ungerne | Ordekvibrilistisk og pedantisk elitesoldat ]

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Vil det sige at det er uden skyggeopstilling/banegård?

 Disse mellemstationer, er det  endestationer/punkt til punkt eller gennemløbsstationer?

Måske noget om størrelse (m2) eller længde?

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Hej Ivan

Husker at der var 4 stationer på punkt til punkt layout og den krys under over bagved og foran 4 meter plus og ca 60-70 dyb og ca 50 cm høj og stigning på ca 7 cm op og ned mvh Allan



__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

?

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Fundet hum http://files.homepagemodules.de/b260145/f54859t311207p3435490n1.jpg

http://www.h0-modellbahnforum.de/t311207f54859-Meter-mal-cm-eine-Studie....

Hej Ivan kan du lav denne her i c skinne og 3 meter x 40 cm kan godt være 420 cm og ca 50-60 cm



__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


lokalbanen

Indlæg: 161

PB  Blog  Hjemmeside

Hej

Når du nu har den ekstra plads (120cm) ville jeg trække niveau 2 Ausweiche III længere ud og gøre den til en synlig station i stedet, samtidig får du lidt mindre hældning på stigningerne.

__________________

/Bo (Aktuel status: 0 moduler, 0 meter skinne, 0 togsæt, 1 lokomotiv, samt 7 vogne)

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

tmjbk skrev:

Fundet hum http://files.homepagemodules.de/b260145/f54859t311207p3435490n1.jpg

http://www.h0-modellbahnforum.de/t311207f54859-Meter-mal-cm-eine-Studie....

Hej Ivan kan du lav denne her i c skinne og 3 meter x 40 cm kan godt være 420 cm og ca 50-60 cm





Det kikker jeg da på i den kommende uge Wink

Tror du hurtigt bliver træt af dette layout.

Følgende vil være fakta såfremt der kun bliver brugt 3 meter. Ved 4,2 meter kan du halvere stigningen/flade ud ved start og slut..

1. Du vil få en stigning på ca. 5%.

2. Din leg vil bestå i at vende togene/koble af og skifte til modsatte ende af togstamme for returkørsel.

3. Du vil ikke få meget parade kørsel.

4. For at du kan komme ind til afsporet materiel er det nødvendigt at du kan trække det hele ud fra væggen eller fjerne hele forsiden(bakkerne).

5. Der vil måske også blive problemer med at vogne og lokomotiver vil frakoble hinanden, da der jo ikke er plads til udfladning før de flade stykker. Ved start og slut på en stigning skal man gerne ned på ca. 1%.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.833

PB

Hej,

Jeg er fuldstændig enig med Ivan, det er ikke nogen fornøjelse at have en sådan bane i det lange løb. Der skal nok mere længde til.

Mange (store) lejligheder i København og i større provinsbyer har i øvrigt ofte mege lange gange (bagud til gårdsiden), hvor grundidéen måske kan udnyttes, måske med lidt færre etager, fem hellere seks meter eller mere er nok nødvendig....

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Er der en som kan lav denne sporplan i H0 c skinner længeste tog stam er dsb ma som er 89 cm ca.

mvh allan

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

tmjbk skrev:

Er der en som kan lav denne sporplan i H0 c skinner længeste tog stam er dsb ma som er 89 cm ca.

mvh allan

Som udgangspunkt er denne bane ikke det bedste eksempel at skulle konvertere til C-skinner. Dette skyldes C-skinnernes geometri.
Bredden bliver her et problem, da skinneafstanden er 77 mm ved normale sporskifter, hvis du så samtidig skal have plads til 90 cm tog med sikkerhedsmargin, skal der meget mere plads til.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

tmjbk skrev:

Er der en som kan lav denne sporplan i H0 c skinner længeste tog stam er dsb ma som er 89 cm ca.

mvh allan

Skal du ikke lige notere størrelsen på den plads der er til rådighed. Wink

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.833

PB

bqg skrev:

Som udgangspunkt er denne bane ikke det bedste eksempel at skulle konvertere til C-skinner. Dette skyldes C-skinnernes geometri.
Bredden bliver her et problem, da skinneafstanden er 77 mm ved normale sporskifter, hvis du så samtidig skal have plads til 90 cm tog med sikkerhedsmargin, skal der meget mere plads til.



Det har du ret i Smile. Hmm - hvis nu man stryger to stationer ( der er jo alligevel for meget spor under jorden ikke? Driftssikkerhed?), men bevarer "krydsningsmuligheden" på de to, der er tilovers, er det måske muligt at designe noget fornuftigt...


Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

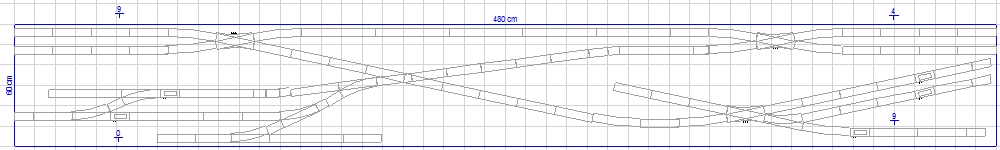

Måske dette er løsningen. Wink

Mangler lige højdekurver på sporene, men umiddelbart bliver stigningerne under 3%.

Billede

Kan jo så udviddes med yderlig 2 skjulte rebucering.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Billedeså fik jeg kigget på dette layout og lavet sporplan

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

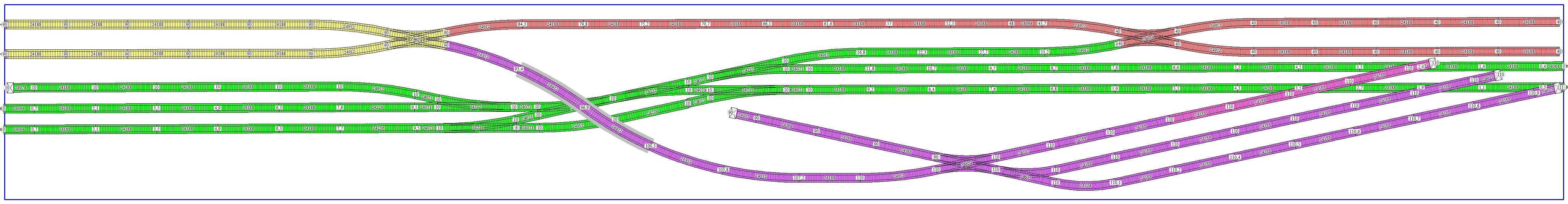

Grøn spor er gennem gåede til modul kørsel

eller er det punkt til punkt med Dsb Mq og med Lint41 samt DSB halv sæt ma så kan man lige køre frem og tilbage og ude på stor bane hvis man sæt det til 3modul kørsel



punkt til punkt bane.scarm

Partliste



No.BilledeNummerNavnSkalaProducentStk.Bemærk
12406424064HOMarklin2
22407124071HOMarklin11
32409424094HOMarklin3
42417224172HOMarklin1
52418824188HOMarklin94
62422424224HOMarklin1
72422924229HOMarklin2
82423624236HOMarklin1
92461124611HOMarklin1
102462424624HOMarklin3
112471124711HOMarklin2
122471224712HOMarklin4
132491224912HOMarklin16
142497724977HOMarklin4Bumper
152497824978HOMarklin1Bumper, with lantern
Total:146Spor antal: 146



Generated by SCARM 0.9.27 beta - www.scarm.info



__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

foto 1

__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Grønne spor skal længere frem mod forkant.

Hvis du ikke gør det vil du få en meget unaturlig stigning på bakken mellem nedre station og det overliggende skjulte sporareal med tunnel mod broen.

Sporet som du skal bruge til modulkørsel er som udgangspunkt midt på pladen.

NB: Tak for din erkendtlighed.

Ivan Holck



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top
