Strømforsyning til LED lys i huse og til motor-sporskiftedrev

Hej Kristian

Til drift at lys og sporskiftedrev er den strømforsyning glimrende.

Jeg vil dog anbefale at inddele dit strømnet i underkredse, der er sikret med en flink rørsikring på fx 1 eller 2A, så eventuelle kortslutninger ikke stikker alt for meget af og sætter ild til hele huset.

Cristian

Til belysning kan den godt anvendes, men kun betinget til sporskift, da den leverer en DC spænding og sporskift med spoler helst bør forsynes med en AC spænding. Desuden ville jeg ALDRIG anvende en spændingsforsyning, der kan levere 15A til modelbanen, da brændfaren bliver for stor. Modelbanen er kendetegnet ved, at der kan opstå utilsigtede kortslutninger - så i min verden er 3A per størmforsyning absolut maksimum.

Gert

Burde der ikke også tænkes lidt på en sikring pr. strømforsyning.

Sådan en Børge på 15A ville jeg aldrig bruge .....

Hej,

En anden ting, der bør overvejes er om der reelt er brug for en kæmpe 15-16V spændingsforsyning. De fleste bruger i dag LED til belysningformål, signaler, elektronik mm. og her er det ofte nok med 9-12V DC. Anvendes der Arduinoer el. lign. kan man eventuelt gå endnu længere ned - selvfølgelig under hensyntagen til afstande mellem strømkilde og forbrugere. Måske lyder det ikke af den store forskel, men det er alligevel en del energi, der blot ender med at blive brændt af i større formodstande.

Jeg har på mit anlæg valgt at fordele både digital kørespænding, 16 VAC og 12 VDC rundt over hele arealet, hvilket måske virker lidt bøvlet, men giver en god fleksibilitet. Desuden er der ialt 3 stk dag/nat 12 VDC forsyninger (hver på 1 A tror jeg), der kan tændes/slukkes via Märklin m84 dekoderudgange. Disse forsyninger er rigeligt store til formålet og på den måde kan det på skift blive nat i hver af mine 3 større byer. De 16 VAC kommer fra en blå Conrad trafo.

mvh

Niels

Er det ikke det, CBorch anbefaler allerede i første svar?

Jow !

Og jeg tror ikke, at mange af os anvender det !

Og dem, der har forstand på dens slags, siger, at det ikke kan siges for tit !

Jeg har det stadigvæk på listen, at jeg skal lave en opstilling over, hvilke jeg skal bruge ....

Har Du f.eks. sådanne dimser installeret ?

Nu agter trådstarter at benytte motordrev, så her vil en jævnspænding klart være at foretrække

-og så er det 15V, 10A -og altså ikke 15A. Dog stadig en ordentlig basse, men vi kender ikke det individuelle behov, så måske er det passende.

Mht brandfare, så tænker jeg, at jeg klart har redegjort for vigtigheden af at inddele i sikrede kredse. Lidt ala den eltavle alle har hængende et sted i deres hjem.

De bedste -og sikre hilsner

Cristian

Ja.

man kan sagtens anvende en 10A strømforsyning, men det er et MUST, at man bruger de 10A tilat forsyne f.eks 5 sikrede strømkredse a hver 2A - som idligere nævnt.

Det samme gælder iøvrigt for kørestrøm. Helle 3 boostere a 3A end en på 19A.

Det hele handler om sikkerhed - brand samt dit anlæg.

Gert

Selv 10A er efter min mening for meget, hvad der også fremgår af mit skriv. For så vidt angår brugen af DC til motordrev, så afhænger det af, hvordan motordrevet er indrettet om DC eller Ac er at foretrække - men iøvrigt tog jeg ikke stilling til brugen af motordrev men skrev helt generelt om brugen af den pågældende strømforsyning i relation til sporskiftedrev med spoler. At jeg kom til at give strømforsyningen 15A skal jeg beklage.

Jeg står dog stadig ved mine bemærkninger og råd.

Gert

Jeg bruger en ATX strømforsyning fra en pc, til lys på min bane.

Hej Torben,

Jeg ved at en ATX strømforsyning kan give temmelig meget strøm.

Så vil du måske dele med os andre hvordan du har sikret dig mod kortslutning og overbelastning af ledningerne.

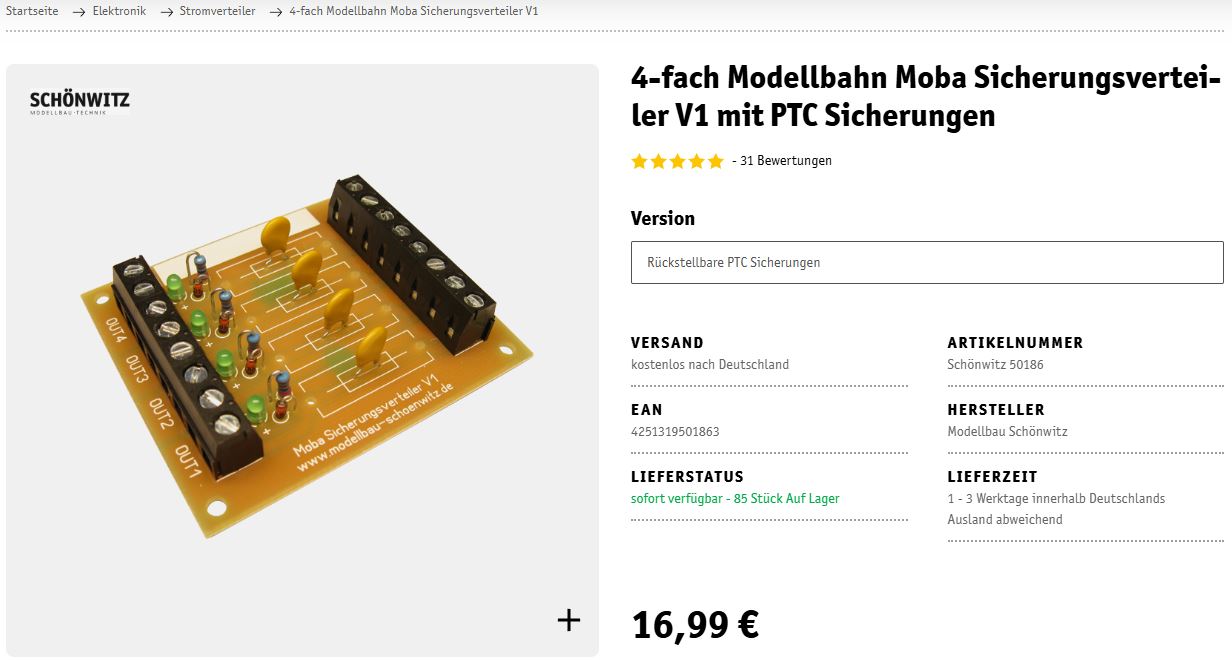

Jeg bruger også en ATX forsyning, jeg har sat print med PTC-sikringer på til forbrugere, det fungerer fint hos mig. Man kan sikkert lave noget tilsvarende lidt billigere selv, hvis man kan lodde

Hej Per,

Det kan gøres enkelt med sikring og modstand, der er flere variationer, og der er flere videoer om det på YouTube.

https://www.sporskiftet.dk/forum/modeljernbaner/elektronik/pc-atx-psu-st...

https://digitaltog.dk/images/ATX_PSU_DK.pdf

lige et par links.

Den gode Peter Topp, har før skrevet om det.

Tak for de gode og hurtige tilbagemeldinger.

Jeg tror jeg vil prøve med switch mode DC forsyninger på 12V, maks 3 Amp til lys og sporskiftedrev. Og jeg tror jeg vil sætte en 2,5 Amp smeltesikring ind i systemet, for en sikkerheds skyld.

Kristian
