Sporskifte tavle

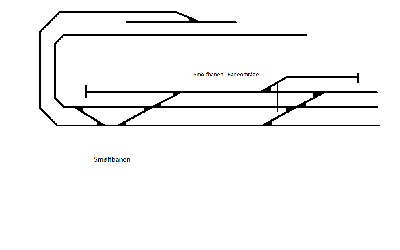

Smølfbanen - baneområde

Hej togvenner, jeg skal i gang med at lave min sportavle, og ville i den henseende trække lidt på jeres erfaring.

Jeg bruger trykknaper til at skifte stilling på sporskiftene, og havde tænkt mig at bruge 2-farvet 5mm diode til at indikere stilling.

Mine spørgsmål lyder så:

  • hvilket plade materieale er best egnet til at bore disse enheder i.
  • Hvor tæt "skal" man lægge sporene for at ikke få for tætte linjer samtidig at sportavlen ikke bliver alt for stor (havde regned med ad have 3 cm mellem sporene, sporskiftet har diagonal på 3x6 cmm)
  • andet jeg skulle være opmærksom på?

På forhånd tak, smølf.

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.063

PB

Hvad kører Du - AC eller DC

Hvorfor spørger jeg, for hvis det er AC med Märklin drev er der automatisk tilbagemelding ( godt beskrevet på Jørnebanen med vippekontakter (on) off (on) )

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


smølf

Næsbyhoved-Broby

Indlæg: 57

PB  Blog

Undskyld, det skulle jeg have forklaret.

Jeg kører DCC, sportavlen er til manuel styring og vil i fremtiden have en digital "bror" som PC skal styre. Smile







PS. nu har jeg arbejded på mit anlæg i 2 år og derfor gik jeg udfra at alle naturligvis var ligeså indforstået med hvad system jeg kører.   Tongue Wink

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 445

PB  Hjemmeside

Hej. Jeg tror måske 3 mm er nok, det bruger jeg selv, og de lyser fint op Wink

Du kan se en lille video her





http://m.youtube.com/#/watch?v=d5IwH6vb3Po

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


smølf

Næsbyhoved-Broby

Indlæg: 57

PB  Blog

HNE3003 skrev:

Hej. Jeg tror måske 3 mm er nok, det bruger jeg selv, og de lyser fint op Wink

Du kan se en lille video af en af mine sportavle her

http://m.youtube.com/?reload=9&rdm=mj8x0l5zv#/index?hl=da&desktop_uri=%2...

Jeg har ikke låst mig fast på 5mm dioder, de var nogle jeg havde i rodekassen, og jeg kan godt lide idéen om at rød er blokkeret og grøn betyder kør.

men dit link virker ikke,,, desværre.

Hvillket materiale har du brugt til selve tavlen?

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 445

PB  Hjemmeside

Hmm. .. det virker her. Jeg laver det på papir, og printer det ud. Ligger en folie over, og klister det på en tynd metal plade, på cirka 2 mm.

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Tjalfe76

Indlæg: 32

PB

smølf skrev:

men dit link virker ikke,,, desværre.



Det ser ud til at han bruger en ipad eller lignenden men det her link virker Smile

http://www.youtube.com/watch?v=d5IwH6vb3Po

Like 0 kan lide
Top


gmmz

Lokomotivfører

Indlæg: 82

PB

Hej

Jeg har bygget flere forskellige sportavler i JMJK,

jeg har brugt 2mm plastik til at at lave midlertidige tavler

og når alle spor ligger som de skal, vi har været ude for, at der skal laves om på sporforløbet, så er der bygget nye i 2mm alumium.

Jeg har bygget med gule 3mm leddioder, der viser sporet stilling og vippekontakter,

som jeg lige ser din sporplan er der flere transversaler, dem har jeg bygget sammen, så 2 sporskifter betjenes af en vippekontakt

i det link, vi kan se, er der en "diamant" 2 transversaler der krydser hinanden, der er det nok kun at have 2 vippekontakter, kun den ene transversal kan bruges af gangen,

ellers skal der være i isolerede/strømløse hjertestykker i midten af diamanten.

Men hvis du er nærheden af Århus, så besøg JMJK og jeg skal vise flere forskellige tavler.

Mvh.

Søren A

__________________

mvh

Søren Andersen

Like 0 kan lide
Top


smølf

Næsbyhoved-Broby

Indlæg: 57

PB  Blog

Hej Søren, og tak for beskrivelsen. Jeg har besluttet (og bestilt) 3mm dual color LED til sporskifterne, og jeg holder fast i at bruge trykknap eftersom fremtidig udvidelse vil medføre at sporskifterne kan betjenes fra forskellige steder.  Derfor kan jeg ligeså godt forberede tavlen til det. Idéen med at en knap betjener 2 sporskifte ved transversaler er noget jeg havde luret, og er endnu mere styrket i efter din post. Sportavlen bliver lavet i metal lige fra dag 1. Jeg har nørklet med designet i over 2 år nu så det bliver der ikke lavet om på medmindre at banen får større område at boltre sig på, og det er ikke lige i kikkerten. Jeg havde leget med tanken at lave tavlen i krydsfiner eller masonit, men jeg var lidt usikker på holdbarheden ved den løsning. En anden fordel med at lave tavlen i metal er at jeg kan bore hullerne tættere på hinanden uden at være bekymret for at svække konstruktionen.

Men tak for jeres indlæg, jeg har fået svar på mine spørgsmål.

Mvh. Smølf
