Hjælp til ledningsrod under banen.

Undskyld skrive fejl, er ikke så vant til at skrive på ipad, Jeg mente : et stort problem... Sorry

ved brug af fler farver og så en over sigt over hvad er hvad

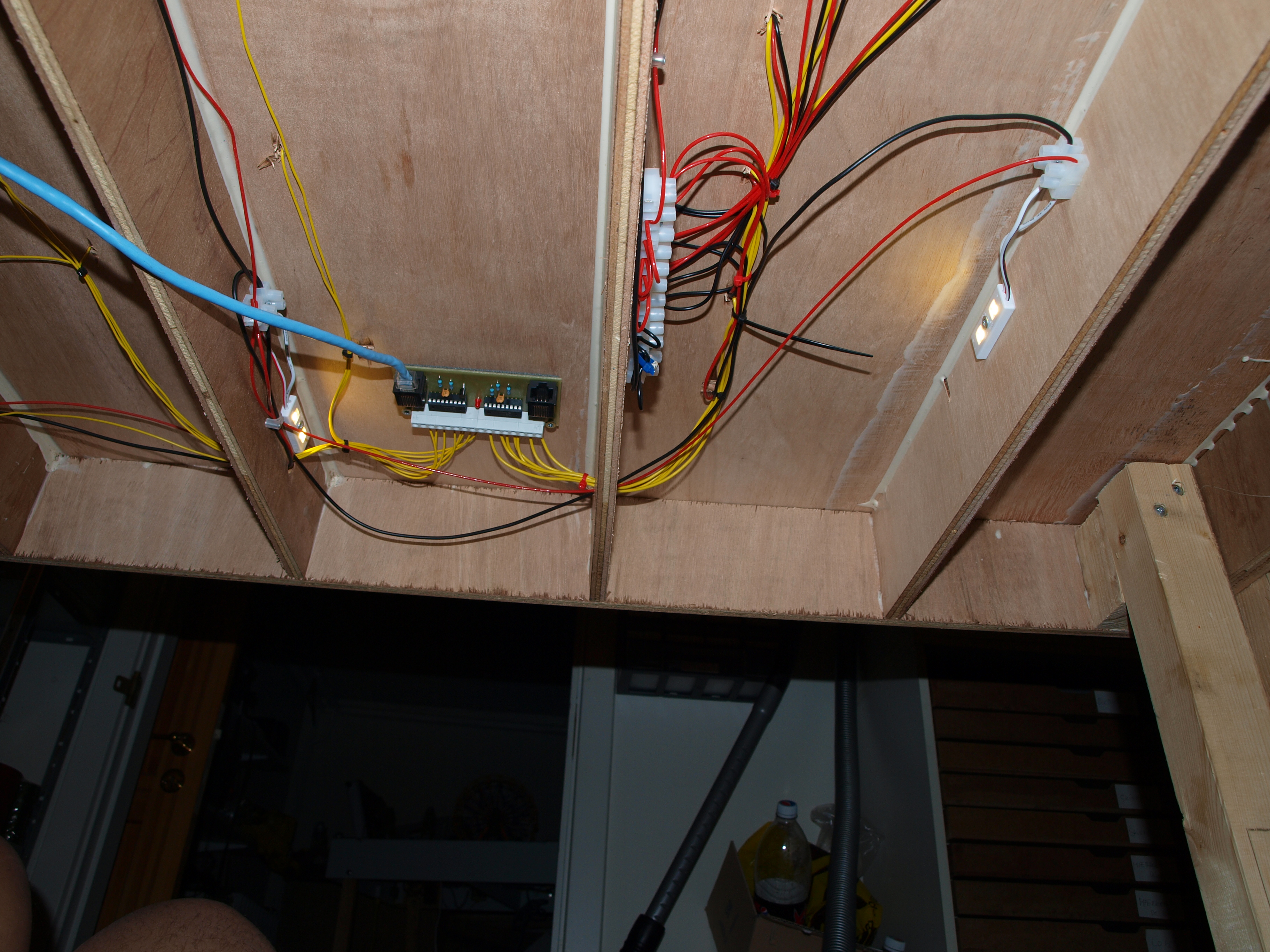

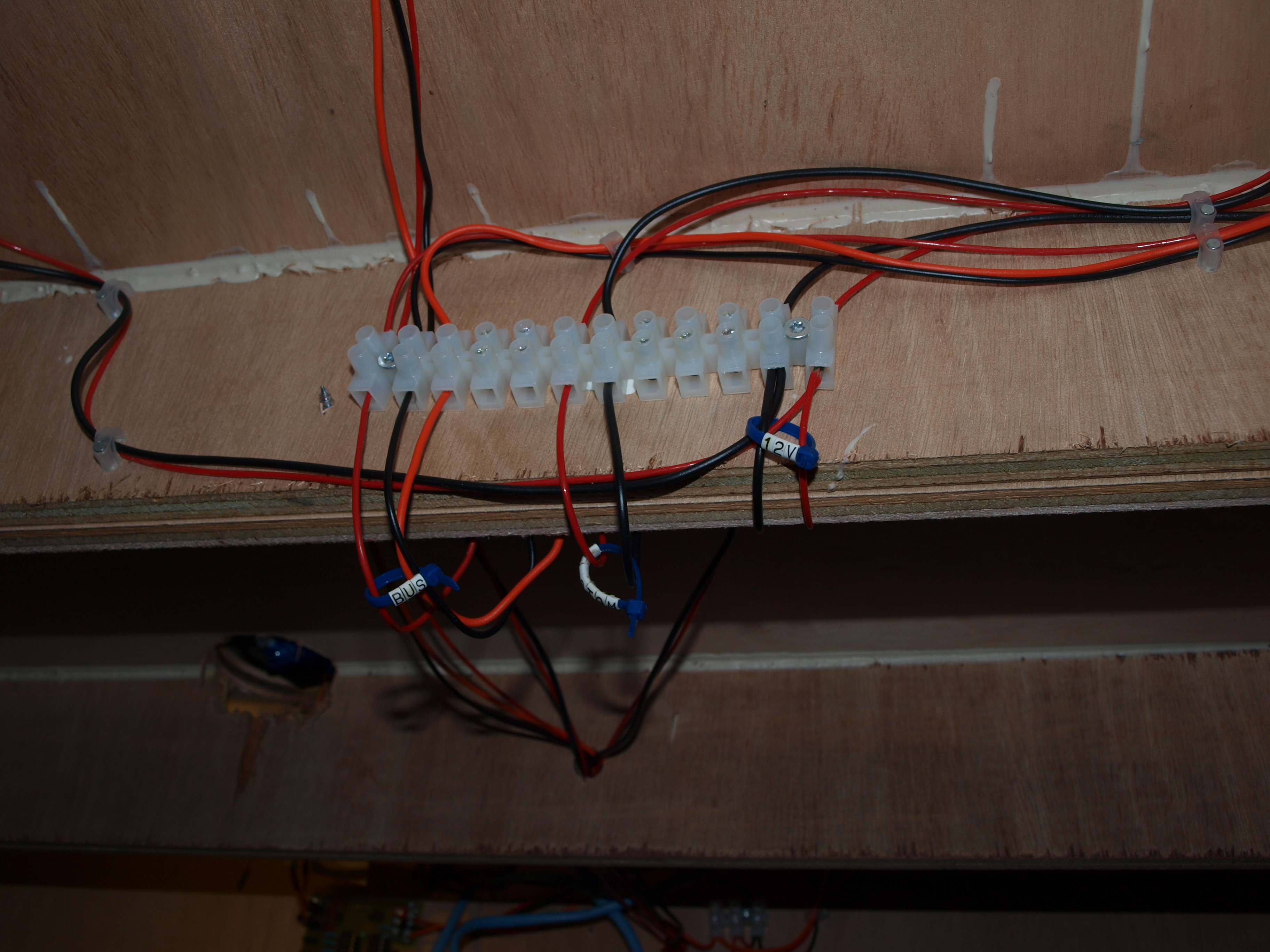

her kan du se jeg har trukker til 12 volt sort og rød og en bus i orancen

så er der plads til 5 volt og div andre ledningner jeg har sat på  gul er til tilbagemælling



og så en ide man kan nogen gang ikke se hvad man laver så derfor har jeg sat små led op der køre på 12 volt så der er altid lys hvis man skal finde en fejl

kan være svært at se lys nu men det er der

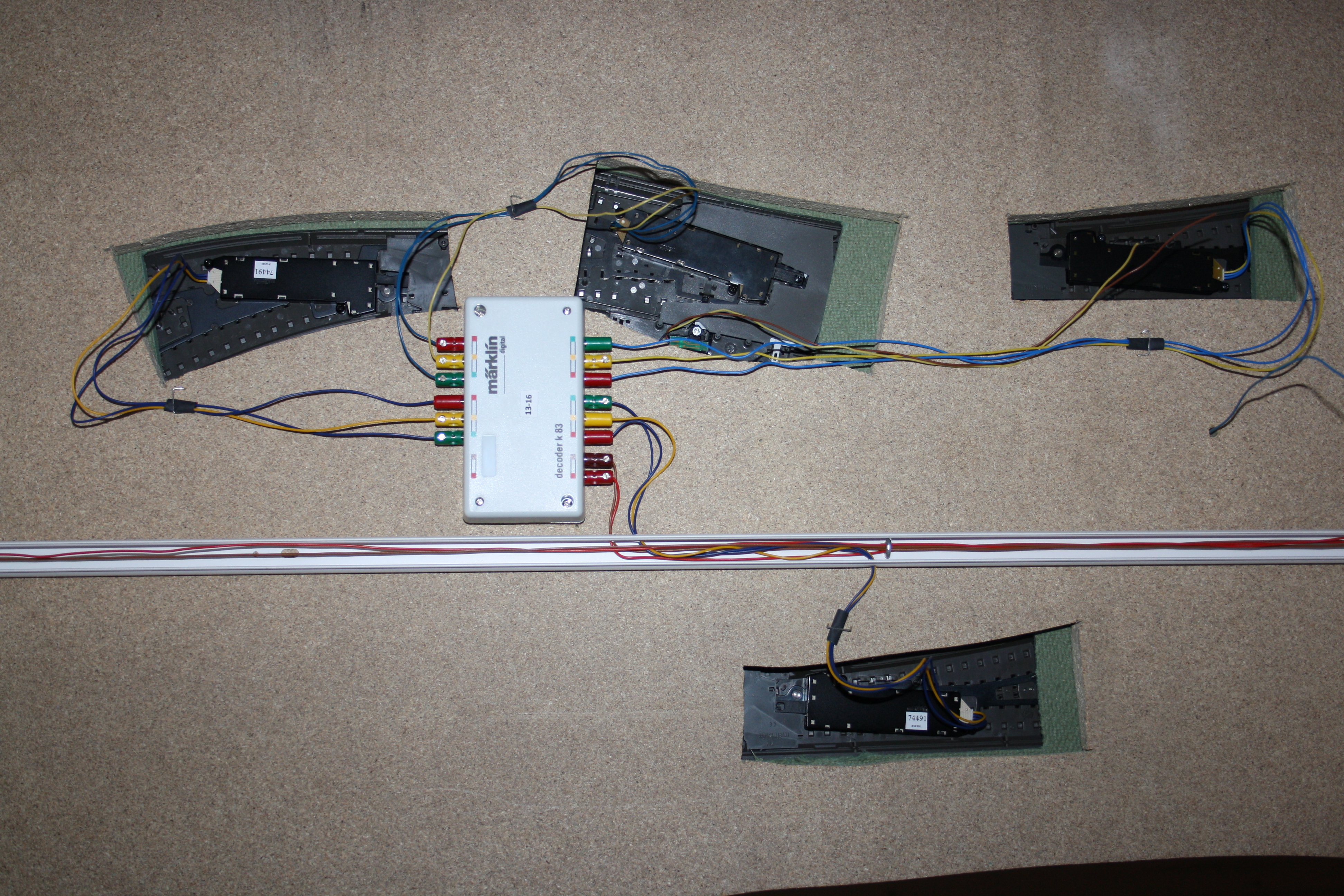

En idea kunne også være at sætte tape rundt om de ledninger der høre samen eller skal samme sted hend og så deles der. Feks. hvis man har et drev (feks. Marklin drev) så de blå og den gule ledning, man kunne så indele drevene i grupper og numre i grupperne, og så købe nogle marketer til at skrive på der klidter rundt om ledningerne og på drevet, feks. med makeringen "A:2". Så hved man hor ledningerner hører til og skal hen.

Mvh Lukas

Syltetøjsmærker eller labels der sættes på ledningerne.
Ledningerne kan nummereres fortløbende, dette vil kræve man hele tiden har en liste med sig ved arbejde på det elektriske.
Man kan også vælge at mærke dem, så man kan se hvor de går hen, feks. ledning fra sporskifte til dekoder, ved dekoderen opmærkes med sporskiftenr. og ved sporskifte med dekodernr og udgang, det vil gøre fejlfinding mulig uden brug af dokumentation.
Det største arbejde vil ligge i sidste metode, specielt ved ændringer, det er væsentligt nemmere at vedligeholde et system med fortløbende numre. Der kan men nøjes med at ændre i en oversigtsliste.

Strømforsyningen kommer lige nu fra 1,5 kvadrat. Rød og brun til digitale strøm Blå og gul til drift sporskifter og andet magnetisk Disse ledninger er trukket gennem borede huller i understellet med ca. 50 mm mellemrum Alle ledninger ( 0.22 ) fra skinner er loddet direkte på disse unden brug af isolering Hvor de tynde ledninger skal hæftes foregår det velco på tape, der klæbet under plade, og så med filtstykker til holde de tynde ledning ( var faldet for hæfteklammer en overgang, men uheld kan ske, men kortsluning ) For ikke at trække for lange ledninger føres ledninger gennem et par lodrette tæpperør ned til gulvet, hvor de føres i en form for kabelbakke hen under CS2 & sportavler. Ledninger til sporskift overvejer jeg at bruge disse mange farvede ledningsbundter fra de de andre sektioner og så via klemmerækker i begge ender at forbinde drevene med kontakterne

Hej Flemming

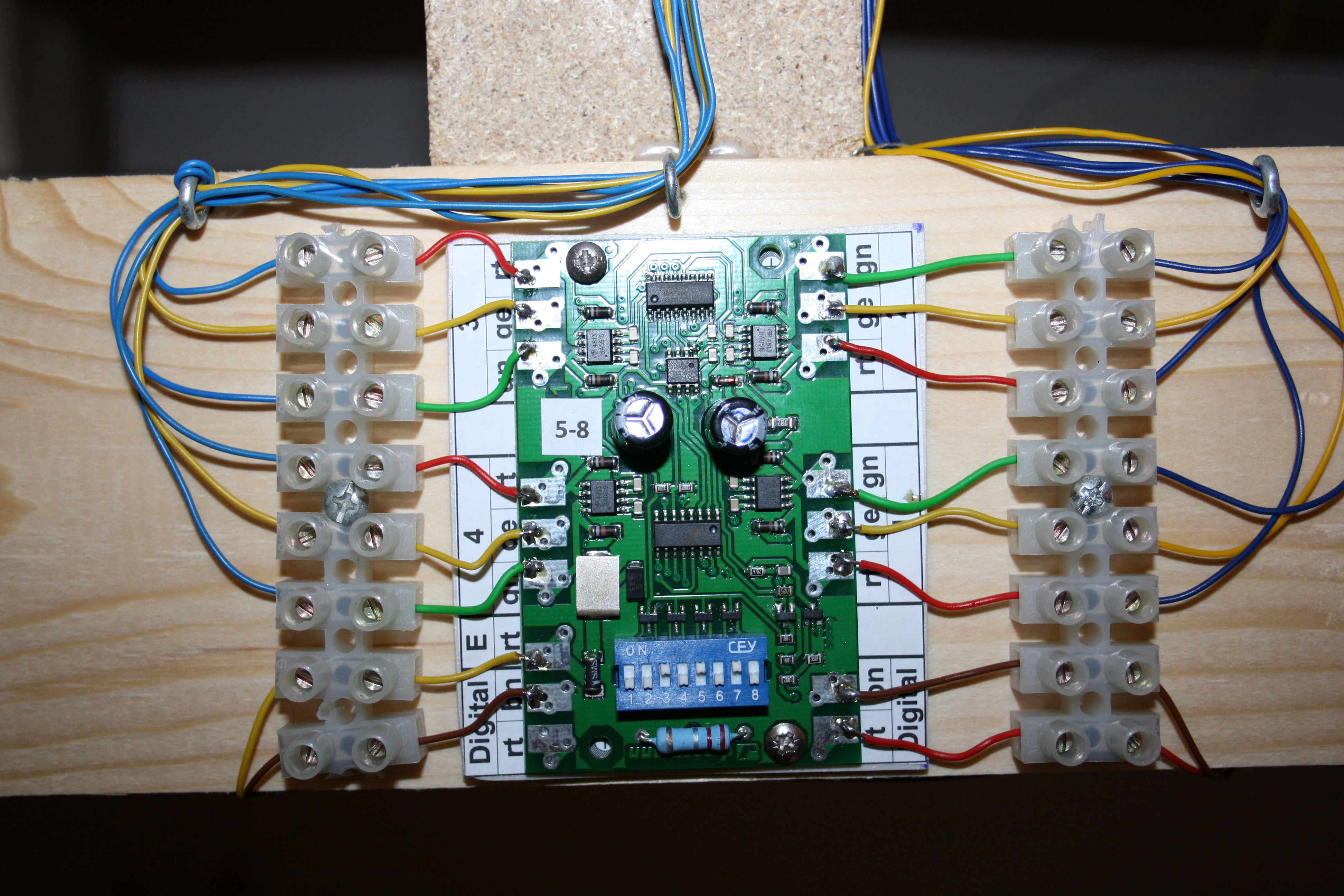

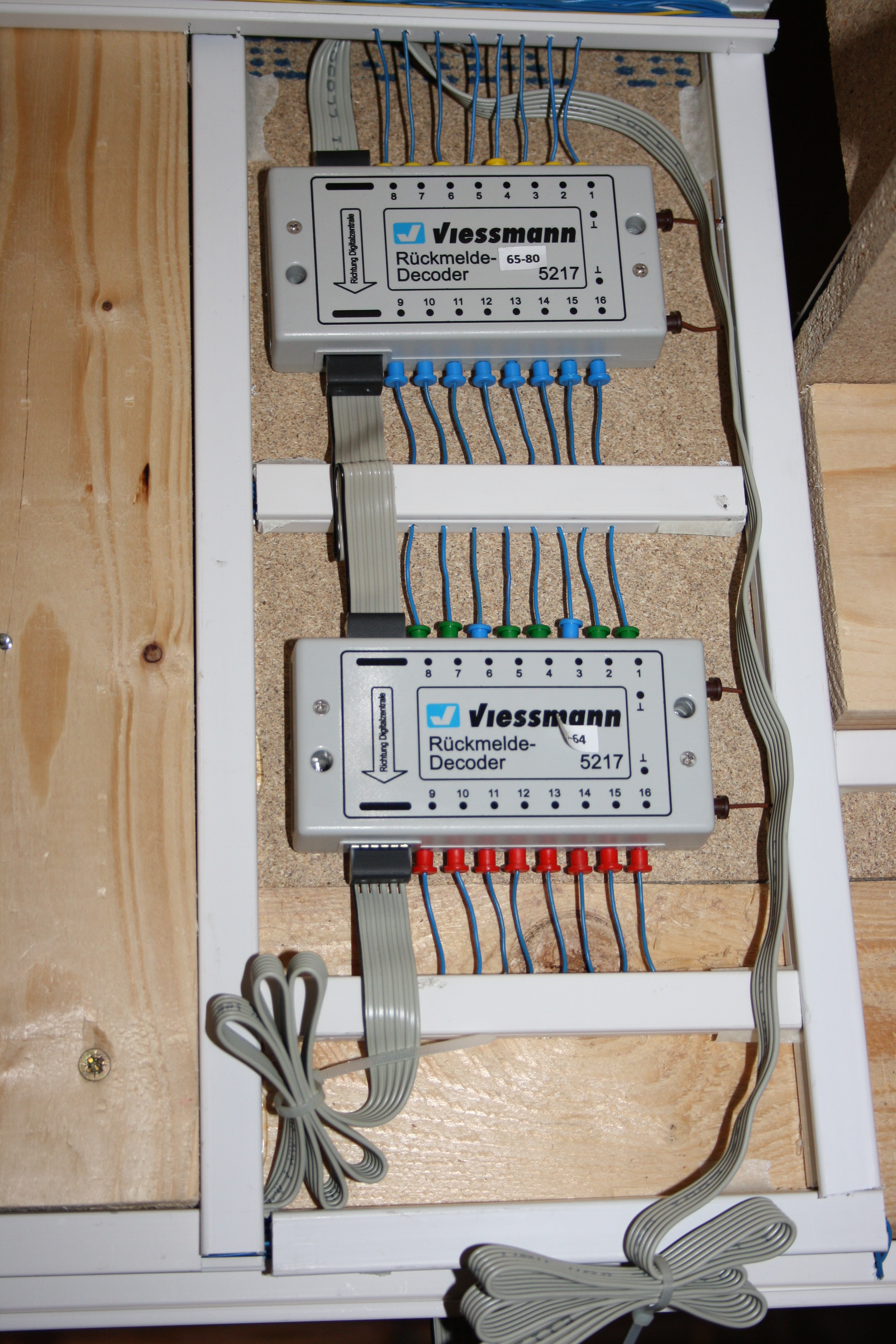

Havde samme problem som dig og blev træt af at se på det "Rod" Jeg har brugt kabel skjuler på det meste af anlæget. Synes især de har været gode ved tilbagemeldings moduler m.m. Har også brugt de skruer der har et "øje" for enden til en krog. De er gode til at holde styr på flere ledninger. Ellers bruger jeg en hæftepistol og sætter et stykke krympeflex på ledningen der hvor klemmen skal side. Så kan man stramme ledningen op og men kommer ikke til at lave hul på dem. Bruger også de hvide strips der sider på rugbrødsposer m.m for at holde styr på ledningerne hvis man ved der skal være flere samme sted på et senere tidspunkt. Når der så ikke skal trækkes flere blever det helle bundet sammen med strips.

Her er lidt billeder af det:

MVH Tommy







Jeg bruger sådan nogle løse spiral-rygge købt billigt i Netto:

Dem klipper jeg i småstykker og limer dem på undersiden med kontaktlim med 5-10cm mellemrum.
Det er nemt af følge ledninger (lad være med at putte for mange ledninger i hvert bundt eller brug større ringe).
Det er også nemt at få ledninger både ud og ind igen.  Det er oven i købet BILLIGT!

Jørgen
