Hej alle

jeg et ved at bygge en sportavle men skal lige havde hjælp til dioder

1 jeg skal bruge to typer dioder 1 der gul til sporskift ( 2 stk Pr skift ) og en type med rød og grøn i samme diode til de afbrudt skinne stykker rød ved ingen køre strøm og grøn ved strøm på skinne har talt op der skal bruges 36 gule dioder Og 21 rød/grøn dioder hvordan sætter dem op ( strøm kilde samt modstande mm ) bruger vippekontakter med 6 ben bag på

de ben kalder jeg så lige a b c d e f  så a b c går til servo og d e f til dioder men hvordan BilledeBillede









__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 643

PB  Hjemmeside

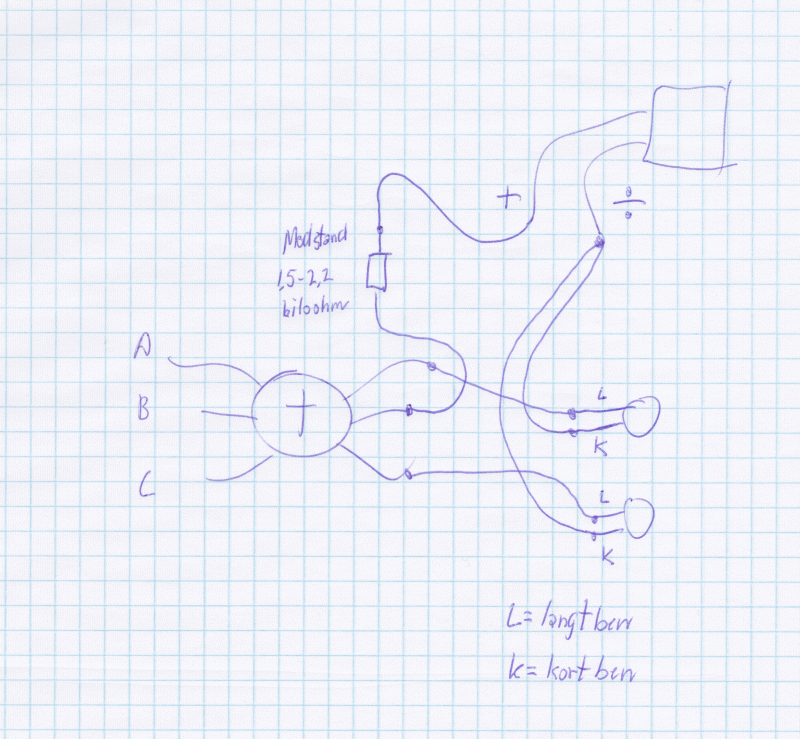

BilledeBillede

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

takke bo mvh Allan
