Er strømforsyningen for svag?

Hej

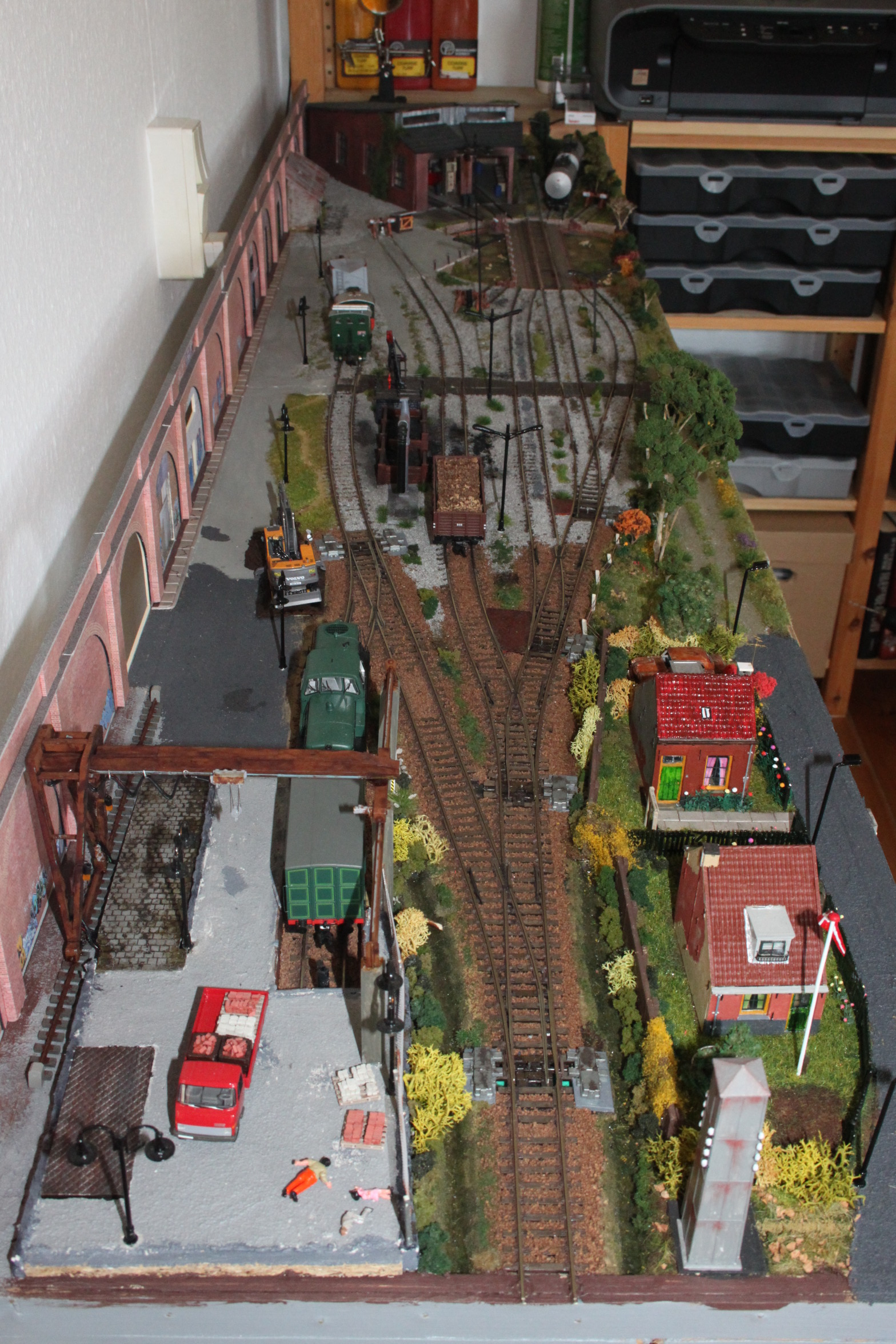

Jeg er ved at lave et lille rangere anlæg som består af 2 moduler.

Billede

Nu hvor jeg har monteret en masse lys på anlægget, er strømmen begyndt at svigte.

Når jeg tænder for det hele (lysmaster, huslys og arbejdslys) i en bestem rækkefølge, går lyset ud og det står og flimre.

Jeg har kontroleret om der er nogle løse forbindelser på noget af det jeg har monteret, men kan umiddelbart ikke se noget.

Så er jeg begyndt at tænke på om det er strømforsyningen der er noget galt med. Det har jeg nemlig ikke ret meget forstand på.

Til lyset bruger jeg følgende:

Eingangsspannung: AC 100V - 240V ~ 50/60 Hz
Ausgangsspannung: 12V DC (Gleichstrom)
Ausgangsstromstärke: 2,0A
Koaxialstecker: ø 5,5mm / 2,1mm.

Er 2.0 A for lille?

Kan det evt. hjælpe hvis jeg køber en til og deler lyset op i flere strømforsyninger? (hvad jeg helst vil undgå)

Eller vil det hjælpe at købe følgende:

Eingangsspannung: AC 100V - 240V ~ 50/60 Hz
Ausgangsspannung: 12V DC (Gleichstrom)
Ausgangsstromstärke: 5,0A
Koaxialstecker: ø 5,5mm / 2,1mm

Her er jeg helt på bar bund, jeg ved ikke om det vil hjælpe at tilføre flere A. Jeg tør ikke bare prøve, for jeg ved ikke om jeg risikerer at brænde det hele af.



Mvh

Lasse





__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


joergen1978

søgende

Indlæg: 178

PB  Blog  Hjemmeside

Den nemmeste måde, at finde frem til om du har flere forbrugere end din transformator kan give energi til, er ved at tælle forbrugernes energi sammen.

Men alt tyder på at du bruger mere end din transformator kan levere til. Prøv at sætte en 2 Amperes sikring lige efter transformatoren. Springer den, så kan du være sikker på at der bliver brugt for meget strøm Wink

__________________

Jørgen Rasmussen

medlem af FREMO, Stambord Vejen.

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.152

PB  Blog  Hjemmeside

Lassefar2009 skrev:

Hej



Jeg er ved at lave et lille rangere anlæg som består af 2 moduler.

Billede

Nu hvor jeg har monteret en masse lys på anlægget, er strømmen begyndt at svigte.

Når jeg tænder for det hele (lysmaster, huslys og arbejdslys) i en bestem rækkefølge, går lyset ud og det står og flimre.

Jeg har kontroleret om der er nogle løse forbindelser på noget af det jeg har monteret, men kan umiddelbart ikke se noget.

Så er jeg begyndt at tænke på om det er strømforsyningen der er noget galt med. Det har jeg nemlig ikke ret meget forstand på.

Til lyset bruger jeg følgende:

Eingangsspannung: AC 100V - 240V ~ 50/60 Hz
Ausgangsspannung: 12V DC (Gleichstrom)
Ausgangsstromstärke: 2,0A
Koaxialstecker: ø 5,5mm / 2,1mm.

Er 2.0 A for lille?

Kan det evt. hjælpe hvis jeg køber en til og deler lyset op i flere strømforsyninger? (hvad jeg helst vil undgå)

Eller vil det hjælpe at købe følgende:

Eingangsspannung: AC 100V - 240V ~ 50/60 Hz
Ausgangsspannung: 12V DC (Gleichstrom)
Ausgangsstromstärke: 5,0A
Koaxialstecker: ø 5,5mm / 2,1mm

Her er jeg helt på bar bund, jeg ved ikke om det vil hjælpe at tilføre flere A. Jeg tør ikke bare prøve, for jeg ved ikke om jeg risikerer at brænde det hele af.



Mvh

Lasse





Hej Lasse

Nu kommer det an på hvor kraftige og hvormeget de enkelte pærer bruger. Men jeg tvivler på du er oppe på 2A.

jeg tror du har en dårlig forbindelse, så når du tænder det hele, får du spændingsfald.

Jeg vil købe et digital multimeter til 149kr hos Harald Nyborg. Med dette kan du nemt måle hvor meget strøm du bruger.

samt du kan måle om der stadig er 12 volt på udgangen. Er der 12 volt har du en dårlig forbindelse, har du mindre bruger du mere strøm end de 2A.

Mvh. Ole Vedel



Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Lassefar2009 skrev:

Nu hvor jeg har monteret en masse lys på anlægget, er strømmen begyndt at svigte.

Når jeg tænder for det hele (lysmaster, huslys og arbejdslys) i en bestem rækkefølge, går lyset ud og det står og flimre.

Jeg er overbevist om at dit problem ligger i forbruget, bruger du glødepærer er det hurtigt slut, 12V * 2 Amp= 24VA hvis du skifter strømforsyningen ud til en 5 Amp har du 60VA.
Hvis du har en gl. kørestrømstømforsyning kan den også bruges.

Du kan også opdele lyset på flere mindre strømforsyninger

En helt anden mulighed er en gl. strømforsyning til en PC, den vil kunne trække alt lyset uden problemer.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Hej Ole

fra 12volts adaptoren går ledningerne, via en kontakt, til nogle klemmerækker ( samlemuffer). Her bliver lys monteret.

Er det i de klemmerækker jeg skal måle strømmen?

mvh Lasse

__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Hej Hans Kurt

jeg har 60 LED pærer monteret, de fleste er 12 V, resten er 6 V monteret med modstand.

derudover er der monteret 2 blinkrelæer til 3 stk. 12V LED.

til min kontrollavle til sporskifterne er der monteret 5 stk. Peco PL-13 som får pære i kontroltavlen til at lyse, 5 af de 10 pærer her lyser konstant for at vise hvordan sporskifterne står.

alt sammen er sat til samme 12volt adaptor.

mvh Lasse

( jeg er ikke færdig med at montere lys)

__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Hej Jørgen

som du kan se på svaret til Hans Kurt, har jeg monteret meget lys.

Hvor får jeg fat i sådan en 2 A sikring som du anbefaler jeg prøver?

mvh

lasse

__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Jeg har lige talt op.

15 dobbelte lysmaster og 4 væglamper, 12 V - 70 mA pr stk.

10 stk. LED, 12V - 100 mA pr stk.

12 stk LED, 6 V - 20 mA pr stk.

10 stk LED, 6v - 20 mA pr stk.

mvh Lasse

__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

Det giver 2,7A til sammen.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


joergen1978

søgende

Indlæg: 178

PB  Blog  Hjemmeside

Hej Lasse

Der findes godt nok termo sikringer i de fleste transformatorer. Dog mener jeg at det er nemmere at fejlfinde når man køber nogle glassikringer og sætter foran nogle grupper/områders forbrugere.

   Du kan købe dem hos Biltema, Harald nyborg, Vejle-RC og mange andre steder, der forhandler elektronik. Sikringen skal så også sidde i en sikringsholder, som fåes samme sted, som du køber glassikringerne.

   Som modeljernbane interesseret er det som en anden skriver, altid en god ide med et multimeter, til at måle Volt DC/ac, ohm, Ampere og sætte sig ind i hvordan man bruger det rigtigt. Da du spurgte om strøm turde jeg ikke her i forummet begynde at forklare hvordan man måler strøm korrekt. Da man kan komme til at lave en kortslutning, hvis man måler direkte over transformatoren og det kan gå RIGTIG galt, hvis man måler på 230 volt /primær siden. For når man måler strøm (Amp) skal man tage f.eks. (+)/(Brun ledning) ud og sætte multimetret RIGTIGT op til at måle strøm. Kommer man ved en fejl til at bruge multimetret til at måle Volt, men ledningerne er sat i til at måle strøm, og man måler på 230 Volt siden, bør sikringen i multimetret springe. Desværre ser man tilfælde, hvor de billige 50-200 kr. multimetre ikke har en sikringen der springer.
   Derfor vil jeg istedet foreslå, at man sætter en sikring ind imellem (+)/(Brun eller Gul udgang) og sine ledninger ud til lygtepæle, sporskiftere, og så videre. Selvfølgelig en sikring, der passer i forhold til det transformatoren kan give på udgangen/secondær siden.

Eksempel: Du har en 2 amperes transformator og bør derfor bruge 1 eller 2 sikringer. Med 1 gruppe 1 på 1.8 Amp. eller med 2 grupper 2 på 950 mA. og ja sikringerne skal være nummeret mindre end det transformatoren kan yde, da du deler strømmen op med ledninger.

Derudover kan man komme i en situation, hvor man har for mange små ledninger ud til lygtepæle med videre. Så man skal også huske at slå lednigernes egenskaber op, inden man bare sætter de tyndeste ledninger til at transportere 12 volt og 1 amp eller mere. Ledningerne skal jo dimensioneres efter det man vil have dem til at transportere og hvordan de er monteret.

Så sig ikke at man ikke skal være alsidig i vores hobby. EL, elektronik,Træ, Metal, Plast, Pap/Karton/Papir, maling, og man kan sørme også gå så meget op i det, at man skal på lokalarkiverne, for at finde billeder, byggetegninger eller andet materiale om en station eller andet, og man kan også tage på udflugter for at se fortd, nutid og fremtid (byggerier ;o)

God sikker hobby til Jer alle. Husk at sætte Jer ind i hvad i har med at gøre. Før i kaster Jer ud i det.









__________________

Jørgen Rasmussen

medlem af FREMO, Stambord Vejen.

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Tak for hjælpen til jer alle.

Så er jeg blevet så meget klogere. Jeg tror jeg har en ekstra ny PC strømforsyning liggende et eller andet sted, som jeg vil afprøve.

Er ikke så glad for alt for mange apparater tilknyttet så lille et anlæg.



mvh

Lasse

__________________

Lassefar2009

www.helsingormodelskibsvaerft.dk



Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Lassefar2009 skrev:

Tak for hjælpen til jer alle.

Så er jeg blevet så meget klogere. Jeg tror jeg har en ekstra ny PC strømforsyning liggende et eller andet sted, som jeg vil afprøve.

Er ikke så glad for alt for mange apparater tilknyttet så lille et anlæg.

mvh

Lasse

Hvis du kikker på http://www.digitaltog.dk, lidt nede på siden er der et link til brug af PC-strømforsyning, når du har klikket på linket, skal du klikke på 'her'

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Lassefar2009

Indlæg: 303

PB  Blog

Hej Hans Kurt

tak for linket. Det var lige det jeg manglede, for da jeg fandt strømforsyningen frem virkede det temmelig uoverskueligt.

Siden giver et godt overblik  Smile

mvh

lasse
