Blinkende fyr mm.

Nørremark havn

Jeg har sat et blinkrelæ i mit fyrtårn. Der er kun den hage ved det at det lyder som afviserblinket i min bil.

Til ledefyrerne har jeg anvnet en multivibrator (Kemo B092). Det kører lydløst, selv om de blinker lidt hurtigt.



Jeg fandt nogle billige byggesæt hos Lokdoc til omk 30 kr stk så der er lidt at eksperimentere med.

Til senere brug har jeg endvidere købt Kemo B003 (til en jernbaneoverskæring). Når jeg nu studerer diagrammet ser jeg at det kan drive en pære og dermed jo kan anvendes til fyrtårnet. Der er bare det lille men at det kører med 1 Hz og mit flyr skulle gerne give et blink hvert 5. sekund. (1s lys + 4s mørke).

Kan jeg skifte modstandene og evt kondensatorerne og opnå den virkning?. (I byggesættet er der jo lige lang tid lys og mørke). Hvis det er muligt hvordan kan jeg beregne det?

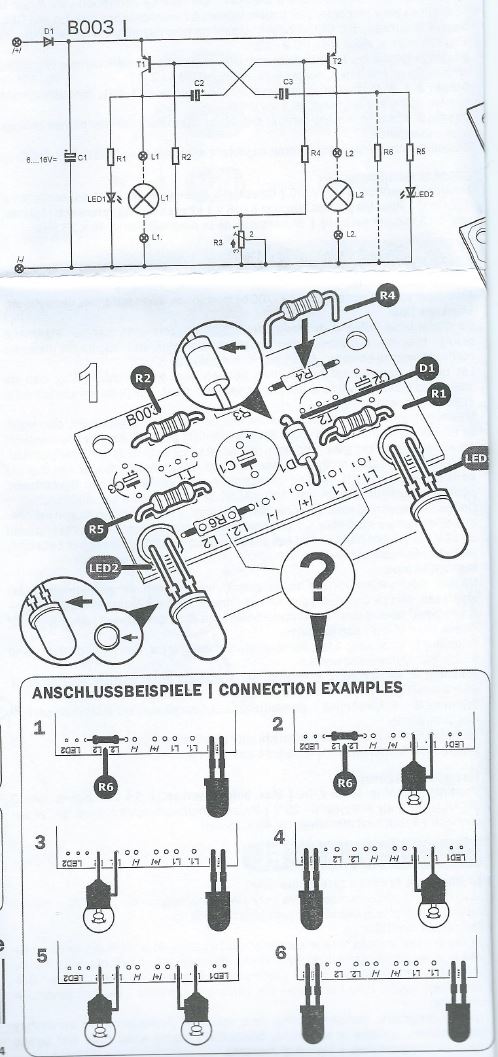

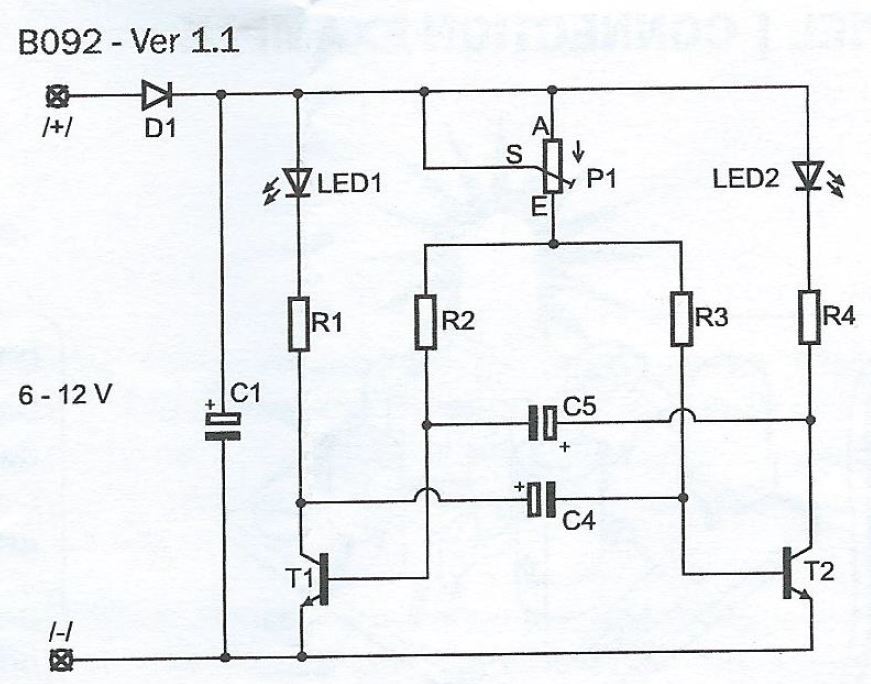

 Astabil Multivibrator - Kemo B003       Astabil Multivibrator - Kemo B092

Vdr. B003: R1 og R5 er 820 ohm, R2, R4 og R6 er 6,8 kohm og R3 er 4,7 Kohm trimpot. C1 er 330 uF, C2 og C3 er 47 uF.



__________________

Med venlig hilsen

Ken Vøge

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.308

PB

https://da.wikipedia.org/wiki/Astabil_multivibrator

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 1 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Jeg har selv lige kastet mig over Arduino'er til styring af signaler.

Sådan en fætter koster mellem kr. 50,- (for kopier) og et par hundrede for originaler.

Den model jeg bruger koster 18,- euro og har 7 udgange, som kan skrue blødt op og ned for lys. Så en enkelt af dem, kunne lave noget meget elegant på alle dine fyr ... plus et par stykker mere. Smile

Det hele kodes i noget Comal-agtigt software, som er gratis. Man tilslutter Arduino'en via USB.

Prøv at se denne video, jeg lige har lavet - det handler om AM-signaler:

https://www.youtube.com/watch?v=HKpbfo0LLkc

Mvh. Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


Gert

Udgiver af jernbanebøger

Veenendaal Netherlands

Indlæg: 2.922

PB  Hjemmeside

Hej Ken,

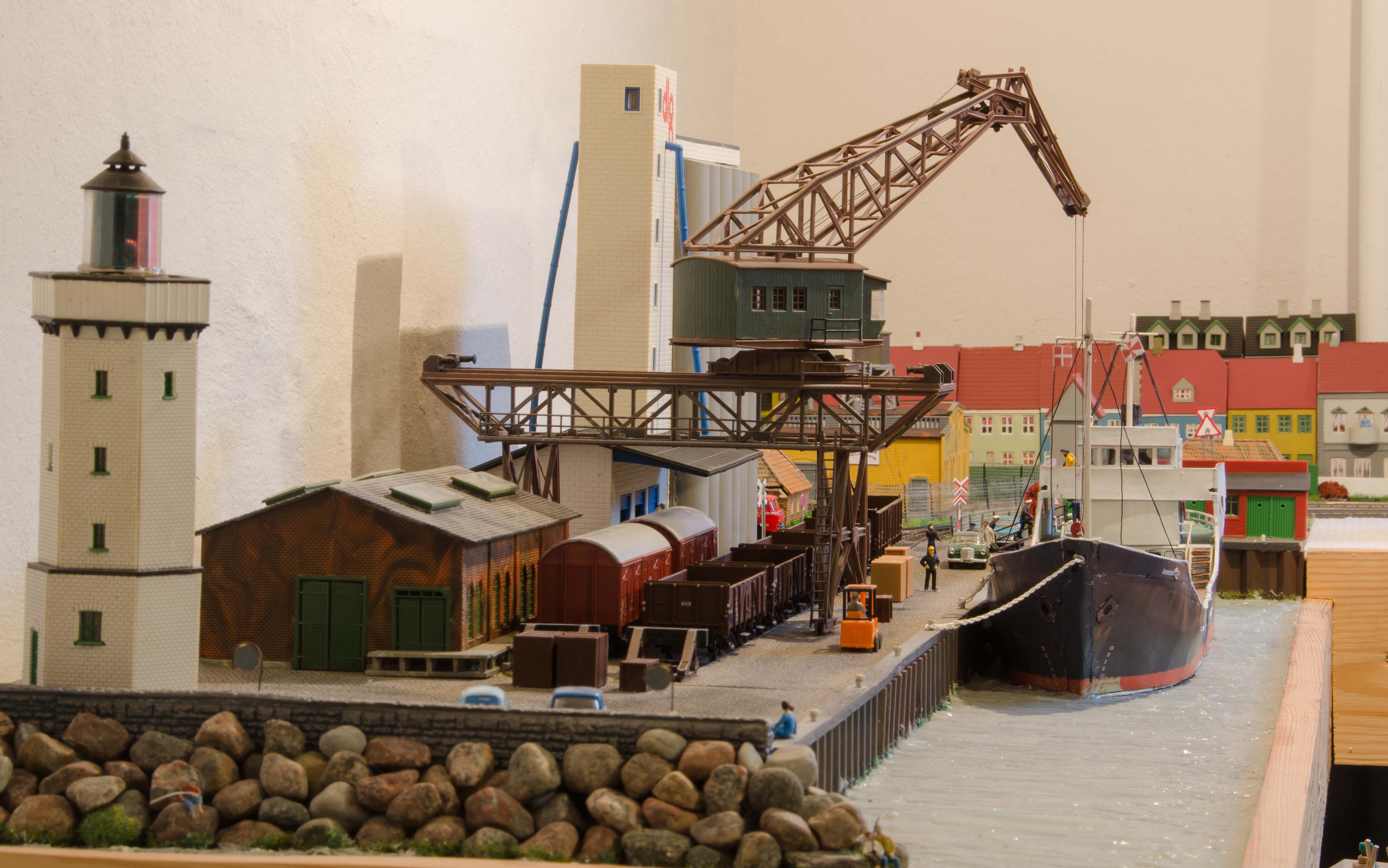

Smukke lay-out! Varerne skur lige bag fyret en Heljan-kit?

mvh,
Gert (fra Holland)

__________________

Danmark, mit andet hjemland. Fan af Efterklang - Danmarks bedste musik!

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 165

PB  Blog

Hej Per

Ser godt ud. Hvad er produktnummeret på din version til Arduino til 18 Euro ?

Mvh. Henrik D.

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Det er en Genuino Micro ... den kan købes på arduino.cc.

Mvh. Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


KenVøge

Marstal

Indlæg: 8

PB

Hej Gert

Ja det er en Heljan model. Den er udgået og jeg har ikke nummeret på den længere. Jeg byggede den en gang i 80'erne



mvh ken

__________________

Med venlig hilsen

Ken Vøge

Like 1 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hvis du gør R2 eller R3 på DIAGRAMMET 4 til 5 gange større, så er problemet løst - altså udskifter den ene af de 2 stk  6,8 kOhm ud med en 27 kOhm eller 33 kOhm. Formentlig ikke særlig kritisk.

Det er en billig løsning.



Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


KenVøge

Marstal

Indlæg: 8

PB

Det lyder simpelt. Det vil jeg forsøge.



mvh

Ken

__________________

Med venlig hilsen

Ken Vøge

Like 0 kan lide
Top


KenVøge

Marstal

Indlæg: 8

PB

Jeg havde en 27K modstand liggende. Det gav et blink hvert 3. Sek. Lige lidt for hurtigt for et havnefyr. Men når tider i køreplaner modelleres kan man vel også modellere tiderne i farvandsafmærkningen.



Tak for indslagne.

__________________

Med venlig hilsen

Ken Vøge

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.072

PB

Det er også tid i H0 .........

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


je

Egå

Indlæg: 101

PB

KenVøge skrev:

Jeg havde en 27K modstand liggende. Det gav et blink hvert 3. Sek. Lige lidt for hurtigt for et havnefyr. Men når tider i køreplaner modelleres kan man vel også modellere tiderne i farvandsafmærkningen.



Tak for indslagne.

Jeg prøvede lige at kigge lidt rundt på danske og enkelte udenlandske havne, hvor de fleste, når de har blink, har 3 sekunder i perioden (FL (3)). Det er halvt om halvt, om det er blink eller fast lys. Opgørelsen er ikke særligt videnskabeligt lavet, men blot et kig på 10-12 havne. Flensborg havde Iso (4) (2 sekunder lys, 2 sek. mørke). Så der er vist frit valg på hylden.

/Jan



Like 0 kan lide
Top


H0 DCC

Indlæg: 32

PB

Med mindre det er et bestemt fyr du vil efterligne er der rimeligt frit slag mht. Fyrkarakterer. Også selv om du vil bruge det som "havnefyr".

Er der f.eks tale om en længere indsejling, kan fyrkarakteren ofte være "synkroniseret m. øvrige lysbøjer. F.eks. anduvningsbøje et blink, næste bøje 2 blink osv. Endvidere findes der også havnefyr der "blinker med mørke" (OC). Så fyrkarakteren ville jeg ikke bekymre mig så meget om. Derimod ville jeg helt sikkert lave det som et vinkelfyr (rød, hvid, grøn) samt blænde bagsiden, hvor det jo ikke er nødvendigt med lys.
