TBS

pensionist

Indlæg: 216

PB

Ét tråds "stiv" ledning ?

Der skulle vel ikke være en eller anden der ved hvor man herhjemme kan få fat i alm. et tråds ”stiv” ledning, forstået på den måde at ledningen kan ”bøjes” i en ønsket vinkel. Jeg har forespurgt i diverse elektronik forretninger / firmaer men indtil videre uden held. Jeg ved Conrad i Tyskland har dem i ruller i flere farver, men hvilket nummer aner jeg ikke og det er lidt af et skud i blinde at bestille en hel masse ruller uden at vide med sikkerhed om det er netop den type. Den type ( feeders) jeg tænker på kan se på dette you tube klip.

http://www.youtube.com/watch?v=xjSV447EVtQ

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


speed180

Indlæg: 157

PB



Tag et kig på dette link, mpn ikke det er hvad du søger



https://www.elfaelektronik.dk/elfa3~dk_da/elfa/init.do?item=55-502-90&to...



Stig

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Torben.

I elektroniksprogbrug plejer man at kalde den slags "stiv monteringsledning". Hvis du googler lidt på det, får du mange hits - f.eks. faldt jeg over denne:

http://www.el-supply.dk/?Gid=381

__________________

MVH
Lars

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Hvis du leder efter ledninger i de størrelser han bruger i den video du har fundet, kan du bruge alm. 0.75mm² og 2mm² installationsledning, det svarer til 18AWG og 14AWG han bruger.

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Tak for hurtige svar, og det ser ud til at være lige det jeg er ude efter og som åbenbart fås begge disse steder.

Ok – ”stiv monteringsledning” er jo logisk nok og det er så det El-supply kalder ”Enkelt koret” ( må vel være frit oversat fra ”single core” ) og altså ”enkel kerne/åre”. Jeg ser at El-supply har hjemme i Nexø - lidt ærgerligt, da jeg netop har været en uge på Bornholm. Der ryger en bestilling af sted.

Harley – det var i og for sig ikke specifikt de størrelser han bruger som jeg var ude efter, men tak.

Bedste hilsner,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Ikke for at være besværlig, men inden jeg evt. sender bestilling af sted vil jeg lige høre om følgende. Jeg har prøvet at søge rundt omkring og fandt bl.a. frem til dette hos Brinck i København, som jeg dog ikke umiddelbart forstår.  Puzzled

https://www.elextra.dk/main.aspx?page=article&artno=H11721

Ledningssortiment - 10 farver, 60m, 0,20mm (massiv)

Her står ”Inderleder  Ø: 7 x 0.193mm ( 0.2m2 )”  ( de 0.193 er afrundet til 0.2 formoder jeg )

Når jeg så ser på sort Monteringsledning - 0,5mm massiv, SORT (100m) her: https://www.elextra.dk/main.aspx?page=article&artno=H11729

står der ” Internal Ø: 1 x 0,5 mm ( 0.2mm2 )”

Hvordan kan det også være 0.2 mm2 når selve inner tråddiameter er 0.5mm, hvorimod den ovenover kun er 0.193 ?

Fornemmer jeg , at jeg er på vildspor ?

For lige at vende tilbage til El –Supply i Nexø, så skriver han:

ENKELT KORET SORT 10m 0.6mm MONT.LEDNING

Vil det så være ”Internal Ø: 1 x 0,6 mm” men hvilket Norm kvadrat vil det være i relation til det ovenover?

Jeg har enkelte småstykker af ”stift ledning” ( single core) tilbage fra et Arduino sæt, og hvor de har været brugt i et breadboard, men ved ikke hvilken kvadrat det er, blot at det er magen til ledning jeg er ude efter.

Håber på forståelig afklaring.

Bedste hilsner,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

TBS skrev:

Ikke for at være besværlig, men inden jeg evt. sender bestilling af sted vil jeg lige høre om følgende. Jeg har prøvet at søge rundt omkring og fandt bl.a. frem til dette hos Brinck i København, som jeg dog ikke umiddelbart forstår.  Puzzled

https://www.elextra.dk/main.aspx?page=article&artno=H11721

Ledningssortiment - 10 farver, 60m, 0,20mm (massiv)

Her står ”Inderleder  Ø: 7 x 0.193mm ( 0.2m2 )”  ( de 0.193 er afrundet til 0.2 formoder jeg )

Det må være en fejl fra Brincks side, der er 7 ledere, dimensionen passer dog

TBS skrev:

Når jeg så ser på sort Monteringsledning - 0,5mm massiv, SORT (100m) her: https://www.elextra.dk/main.aspx?page=article&artno=H11729

står der ” Internal Ø: 1 x 0,5 mm ( 0.2mm2 )”

Hvordan kan det også være 0.2 mm2 når selve inner tråddiameter er 0.5mm, hvorimod den ovenover kun er 0.193 ?

Fornemmer jeg , at jeg er på vildspor ?

Den her er massiv, og dimensionen passer, du skal huske at bruge arealberegning af en cirkel for at få størrelsen i mm²

TBS skrev:

For lige at vende tilbage til El –Supply i Nexø, så skriver han:

ENKELT KORET SORT 10m 0.6mm MONT.LEDNING

Vil det så være ”Internal Ø: 1 x 0,6 mm” men hvilket Norm kvadrat vil det være i relation til det ovenover?

Ifølge arealberegning vil den her være ca. 0,3mm²

TBS skrev:

Jeg har enkelte småstykker af ”stift ledning” ( single core) tilbage fra et Arduino sæt, og hvor de har været brugt i et breadboard, men ved ikke hvilken kvadrat det er, blot at det er magen til ledning jeg er ude efter.

Håber på forståelig afklaring.

Bedste hilsner,

Torben

Håber det giver lidt lys over tingene, der er forskel på tykkelse og mm²

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Nu kom der lys over land. Det er klokkeklart nu – tak for det.  Smile

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Har du fundet noget ledning, ellers burde der kunne skaffes nogle hos den lokale elektrikker, de bruger også tyndere stive ledninger til styringer.

Om ikke andet kan du da få en ide om hvilken størrelse du skal have fundet.

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Torben.

TBS skrev:
https://www.elextra.dk/main.aspx?page=article&artno=H11721

Ledningssortiment - 10 farver, 60m, 0,20mm (massiv)

Her står ”Inderleder  Ø: 7 x 0.193mm ( 0.2m2 )”  ( de 0.193 er afrundet til 0.2 formoder jeg )

Jeg tror, det er en eller anden underleverandør, der har lavet en fejl - Elektronik Lavpris har præcist den samme vare med den samme, mangelfulde beskrivelse: Der er dog tale om stiv ledning, jeg har købt flere poser af dem.

Citat:
Jeg har enkelte småstykker af ”stift ledning” ( single core) tilbage fra et Arduino sæt, og hvor de har været brugt i et breadboard, men ved ikke hvilken kvadrat det er, blot at det er magen til ledning jeg er ude efter.

Så er sortimentet fra Brinck/Elektronik Lavpris nok en god idé - jeg har også købt mine til Arduino eksperimenter.

__________________

MVH
Lars

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Jo tak Harley – jeg har nu op til et par steder at få fat i ledning fra, så det er fint. Jeg spurgte for noget tid siden to lokale elektriker firmaer, men de havde ikke de helt tynde som jeg var ude efter.

Lars, jeg tror jeg tager en tur forbi hos Brinck i næste uge og får fat i sådan et sortiment, men desuden bestiller jeg nogle 10 m pakker hos ham i Nexø. Dejligt altid at have et lille ”lager” og så har han dem i flere farver.

Jeg kan da lige indskyde, at jeg gennem årene så vidt mulig altid har ”kanabaliseret” når jeg har set diverse elektriske apparater der skulle kasseres og derved har jeg en del tynde småledninger liggende, men for det meste er det stumper, som dog er rare at have trods alt.

Tak for hjælpen.

Hilsen,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 644

PB  Hjemmeside

TBS skrev:
Jeg spurgte for noget tid siden to lokale elektriker firmaer, men de havde ikke de helt tynde som jeg var ude efter.

Hvis de også monterer ethernet (til IT-netværk), bruger de garanteret noget Cat-5 - Cat-6 ethernet-kabel. Det, der bruges i faste installationer, er SVJV som regel enkelte, stive corer. De mere bløde ethernetkabler - også kaldet patchkabler - bruges fra væg til pc, printer, server . . . "what-ever". Der er 8 parallelle, parsnoede corer at gøre godt med. Og det er rimeligt tyndt. Dog bør du ikke bruge enkeltcorede kabler steder, hvor de skal kunne bevæge sig. De knækker meget lettere end multicorede kabler.

Telefonkabel er vist også enkeltcorede. De fås på ruller og er parsnoet, blåt og rødt: http://dk.rs-online.com/web/p/telefonkabel/3596453/

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Hej Bo,

Tak for indsparket – super - så lærte jeg noget nyt igen mht. tråd/ kabler. Det er nok sådanne patchkabler som jeg bl.a. har kanabaliseret nu og da. De telefon kabler jeg har på ”lager” er godt nok enkeltcorede men ”slatne” ledninger, hvis du ved hvad jeg mener. De ligner slet ikke den type der er på linket til RS Components, som for øvrigt ser ”rigtige” ud.

Nej, jeg er godt klar over at enkeltcorede kabler har let ved at knække og dér hvor jeg kommer til at anvende dem vil være ubevægelige.

Til Harley og Lars kan jeg lige sige, at jeg netop afsendt bestilling ( 10 m af hver farve) til Nexø, så de er her nok inden weekenden.

Bedste hilsner,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

BilledeBillede

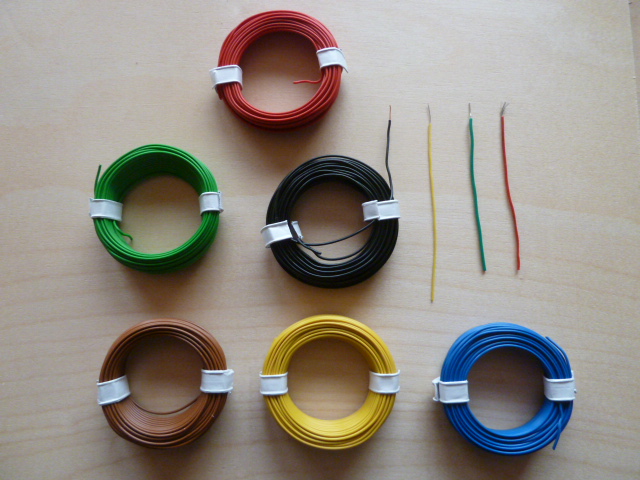

Jeg skal love for det var hurtig ekspedition fra Bornholm. Ledningerne som jeg bestilte i går eftermiddag kom til formiddag med posten og det var lige nøjagtig den type jeg var ude efter. Smile

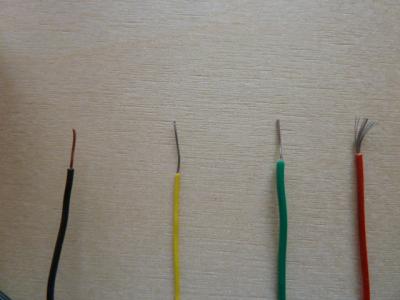

Det andet foto viser nogle afklip fra mine gamle stumper, med den ”slatne” type yderst til højre, som jeg slet ikke bryder mig om, men det er jo en smagssag.

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.589

PB  Blog  Hjemmeside

Da' Torben.

TBS skrev:
[...] med den ”slatne” type yderst til højre, som jeg slet ikke bryder mig om, men det er jo en smagssag.

Den "slatne" er så en blød monteringsledning - og selvom du ikke kan lide den, tjener den bestemt sit formål i mange forskellige situationer: At sige at den ene type er bedre end den anden er som at sammenligne æbler og pærer.

Men tillykke med at du fandt det, du gerne ville have. Smile

__________________

MVH
Lars

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.072

PB

Nu er der jagtet i det ganske land for at finde en vis dimension i stiv ledning

Men hvorfor skal den være stiv ....



__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

bygger01 skrev:

Nu er der jagtet i det ganske land for at finde en vis dimension i stiv ledning

Men hvorfor skal den være stiv ....



Jeg går ud fra at formålet er at kunne lave skinnetilslutninger som på videoen på youtube klippet, det er en kende besværligt med blød ledning

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.072

PB

OK - det må være for at lave en lodret og mindre synlig lodning end den vandrette på f.eks. en laske

Det vil jeg nødigt gøre på K skinner ........



__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Lars Skjærlund skrev:

Den "slatne" er så en blød monteringsledning - og selvom du ikke kan lide den, tjener den bestemt sit formål i mange forskellige situationer: At sige at den ene type er bedre end den anden er som at sammenligne æbler og pærer.

Men tillykke med at du fandt det, du gerne ville have. Smile

Fremover bliver betegnelsen brugt korrekt – ”blød monteringsledning”  Wink og jeg er da helt enig i, at den bestemt tjener sit formål i mange situationer. Jeg mener ikke, at jeg har givet udtryk for, at den ene type er bedre end den anden men blot, at jeg slet ikke bryder mig om den bløde monteringsledning, så hvad det angår holder jeg pærer og æbler skarpt adskilt hver for sig.

Ja, tak for det og tak for linket. Smile

Bedste hilsner,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

bygger01 skrev:

Nu er der jagtet i det ganske land for at finde en vis dimension i stiv ledning

Men hvorfor skal den være stiv ....

Fordi den foretrækker jeg til meget af det jeg skal anvende den til.

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Harley skrev:



Jeg går ud fra at formålet er at kunne lave skinnetilslutninger som på videoen på youtube klippet, det er en kende besværligt med blød ledning

[/quote]

Ja, det er korrekt, men den skal også anvendes i forbindelse med meget andet som ikke har med togbaner at gøre.

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

bygger01 skrev:

OK - det må være for at lave en lodret og mindre synlig lodning end den vandrette på f.eks. en laske

Det vil jeg nødigt gøre på K skinner ........

Nej, det er ikke korrekt.

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.072

PB

Nej, det er ikke korrekt.

Du skriver det er ikke korrekt, hvordan skal det udlægges

Er det ikke svært at lodde eller det ikke til skinnerne ......



__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Lars Brix

Indlæg: 113

PB



Kære Torben

Efter at havde set dit link til youtub, vil jeg mene at der alm. ledning som du kan købe hos den lokale instlatør, jeg vil mene at du også kan købe det hos haral nyborg

NKT laver dette produkt i farve sort og rød  pr. rg



Type El-nr

H07V-U 30 32 115 326

1X1,5 Rød Rg 100 1,9 PVL®

Tjek evt dette link.

http://www.nktcables.dk/~/media/Denmark/Files/Brochure/Quickguide%20A5%20kabler_2011_Qaddy.ashx

__________________

Med venlig tog hilsen
Lars Brix


Lars Brixs billede

Køre Märklin digitalt med cs2
TOSSET MED TOG

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Hej Steff,

Min fejl.

Hensigten i mit ”citér” svar var, at jeg ville have slettet ”Det vil jeg nødigt gøre på K skinner…….” , således at mit ”Nej, det er ikke korrekt.”  var mit svar på om det må være for at lave en lodret og mindre synlig lodning end den vandrette på f.eks. en laske.

Hvorvidt man nødigt vil gøre det på K skinner, må være et valg for den enkelte.

Mvh,
Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Kære Lars,

Tak for linket og henvisningen. Indtil videre er jeg godt forsynet, men fint at have endnu en mulighed til rådighed.

Harald Nyborg her i Køge havde den der var noget tykkere og det samme havde den lokale installatør. Så for øvrigt at Silvan i deres katalog reklamerer med noget installationsledning, men som sagt er jeg godt forsynet indtil videre.

Bedste hilsner,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top
