Viessmann signaler - Relæ - Decoder - Hjælp

Hej Anders.

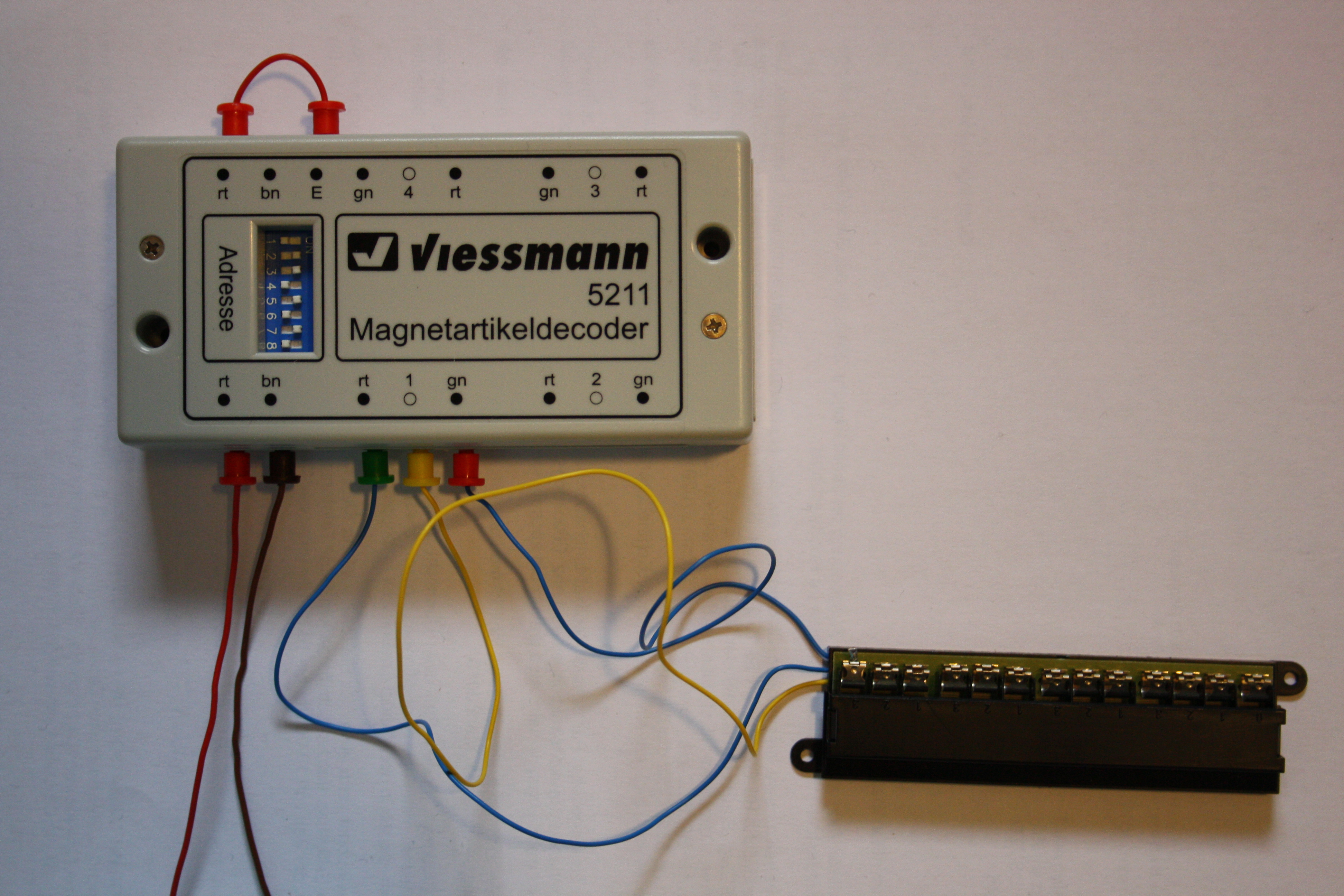

Jamen lad os se om ikke vi kan få det til at virke. Lad os tage det i små bider. Har taget et billde hvordan du tilslutter relæet til dekoderen.

Da du skriver at du er rimelig ny ,og ikke har den største bane endnu tilslutter vi den på den "nemme" måde. Dvs. vi tilslutter den så den for strøm fra din køre strøm. (hvis du vil tilslutte en seperart strømforsygning kan det gøres på et sender tidspunkt) Den brune og røde ledning forbinder du til den digitale strøm fra feks. skinnerne. Læg mærke til den lille overgang øverst hvor rød forbindes til E ingangen. Har her tilslutter relæet til udgang 1. Så skulle du være klar til at indstille dekodern på det lille museklaver til vilken nr. du ønsker den skal have(se manualen) Så skal du have opretet dekoderen i din MS2. som jeg ikke har viden om hvordan du gør. Men når du har fået indkodet dine sporskifter, regner jeg med at de ikke er noget problem for dig. Ellers må der være en anden bruger der ved hvordan.

Jeg synes du skal prøve at tilslutte det og se om det virker. Relæet skal give en lille klik når du skifter den i din MS. Så kan vi gå vider når det virker.

Så har jeg nogle overvejelser ang. det du skriver.

1. Veissmann laver også et relæ der går det samme som det fra Marklin du har køb. Deres er bare billiger og hedder 5551

2. Du skriver at du gerne vil have at toget bremser ned. Med de komponenter du har her vil toget køre ind i et strømløst afsnit når signalet står på rødt og vil stoppe op uden lys/lyd og uden at bremse blødt ned. Hvis det er langsom nedbremsning du ønsker, skal der et bremsemodul 5232 til. Det gør at toget bremser langsomt ned og bibeholder lys og lyd mens det holder tilbage for rødt.

3. Det er nogle flotte signaler du har købt. De har mange forskellig lysbillede muligheder feks. har 4012 tre : Rød - Grøn - Grøn/Gul . Men med det det relæ du har kan kun vise 2 forskellige skift. Hvis du skal udnytte alle billede muligheder på feks. 4013 der har mange flere skal der signal dekoder til som også laves af Veissmann. Kender desværre ikke noget til dem så kan ikke hjælpe der. Men bruger selv ved 4012 de 2 billeder Rød til stop og Grøn/Gul til langsom indkørsel.

Du kan også hente hjælp på www.digitaltog.dk Har ligger også en meget fin dansk oversættelse af manualen til 5211.

Håber det kan hjælpe dig vider. Så giv lyd når vi skal fortsætte med tilslutning af skinner til relæet

MVH Tommy



Hej Tommy

Tusind tak for dit gode og detaljeret svar. Det var til at forstå for selv en nybegynder som mig.

Jeg har tilsluttet decoderen med relæet og fået programmeret min MS2 så det fungere (relæet giver en lille summen når jeg skifter på MS).

Vedr. 1 så var jeg ikke klar over at Viessmann også lavede relæ. Jeg vil kigge efter dem til de næste signaler jeg skal købe (modeljernbane har vist sig at være en "lidt" dyr hobby, så alt hvad der kan spares kan bruges på mere udstyr).

Vedr. 2 jeg har kigget lidt på bremsemodulerne men de må vente indtil jeg har fået det meste af banen på plads. Der skal jo også være lidt at se frem til.

Vedr. 3 så troede jeg faktisk at decoderen (5211) kunne vise mere end 2 indstillinger pr. signal men med "kun" 2 udgange giver det jo god mening det du skriver (der er alt for mange ting at holde styr på her i starten). Jeg kiggede først på Viessmann mulitplex systemet men valgte det fra da det blev for dyrt. Jeg har søgt lidt på nettet og tror umiddelbart den decoder du snakker om hedder Viessmann 5224. Den burde kunne det hele men kan desværre kun styre et hovedsignal og et forsignal pr. box/decoder.

Jeg håber du har tid til næste del så jeg kan fået tilsluttet relæet til signalet og skinnerne. Jeg glæder mig til næste lektion og tak for hjælpen endnu engang .

Mvh. Anders

Det var så lidt. Godt du fik det til at virke

Jamen så lad os da få gang i dine tog. Jeg ved jo ikke hvor meget styr du har på de forskelige ting så vi tager det slavisk.

Det første du skal have gjordt er at have lavet det skinnestykke hvor toget skal stoppe.

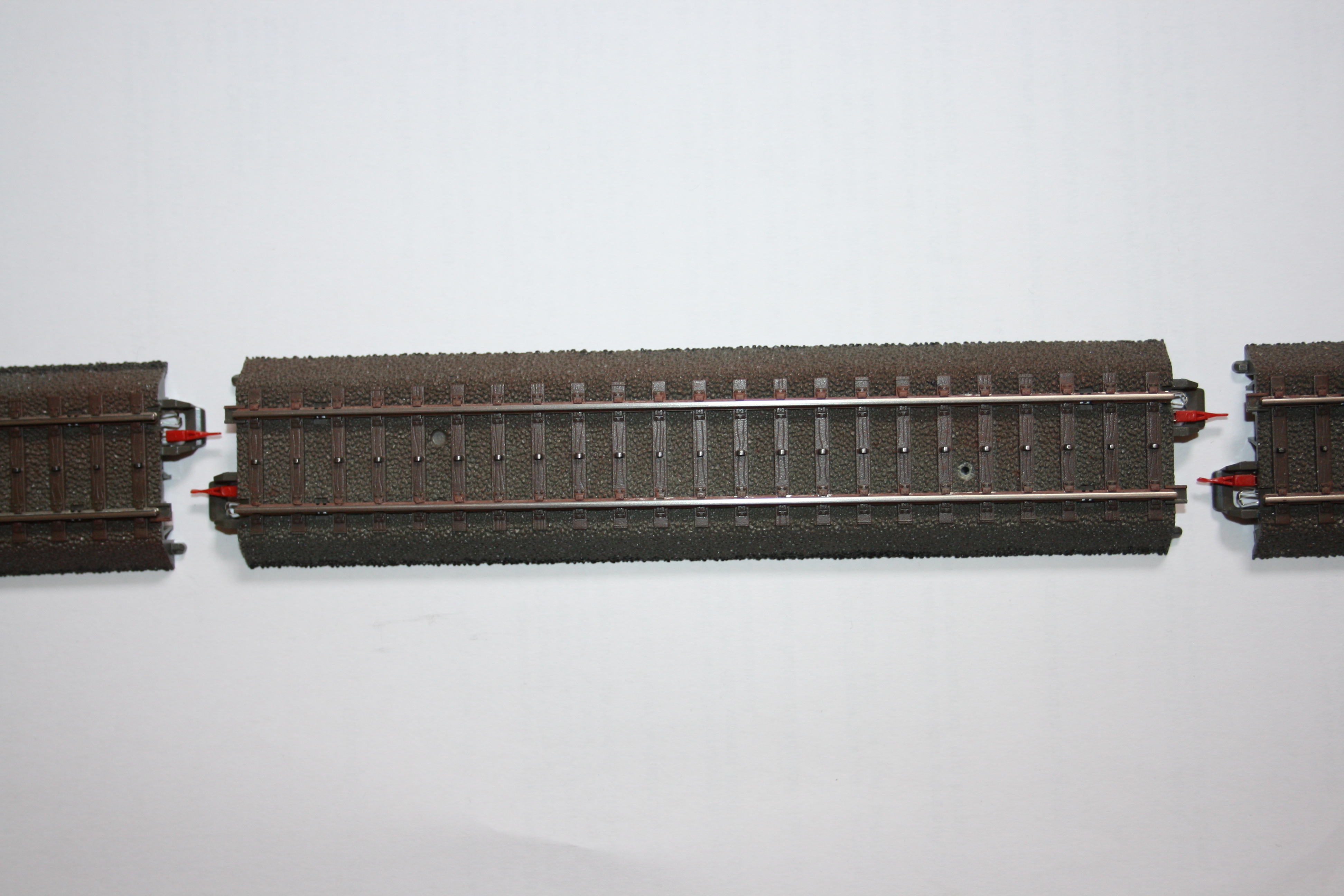

Du skal have isoleret din midterleder i begge ender med 4 isolerings stykkerne fra marklin. Så er der ikke strøm i midterlederen.

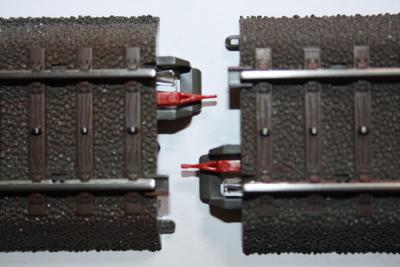

Her er et nærbilede hvor du kan se det er de 2 indereste der skal isoleres.

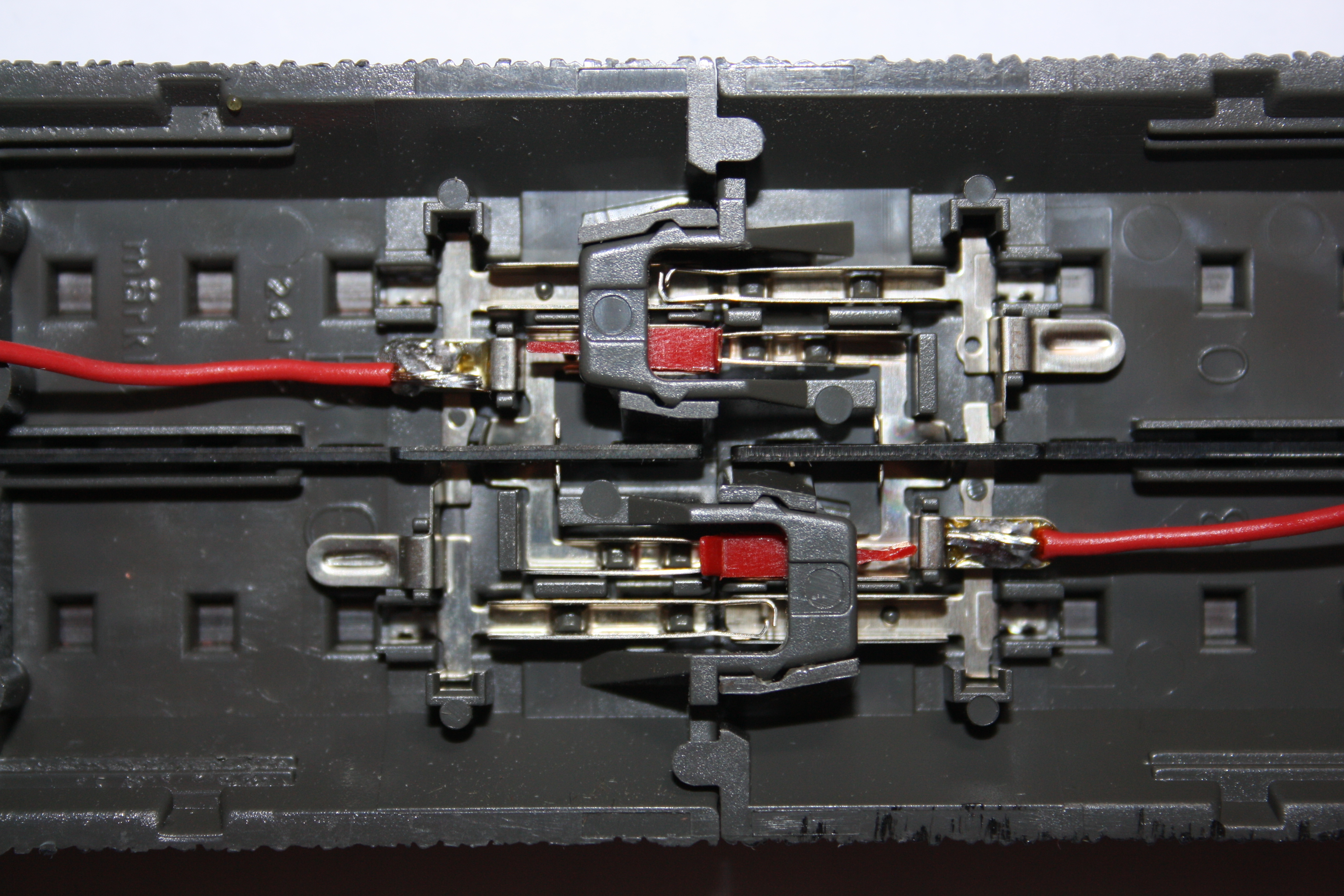

Så skal du have loddet 2 røde ledninger på midterlederen bag på skinnerne. Den ene på den skinne hvor toget skal stoppe og den anden på modsatte side af isoleringen.

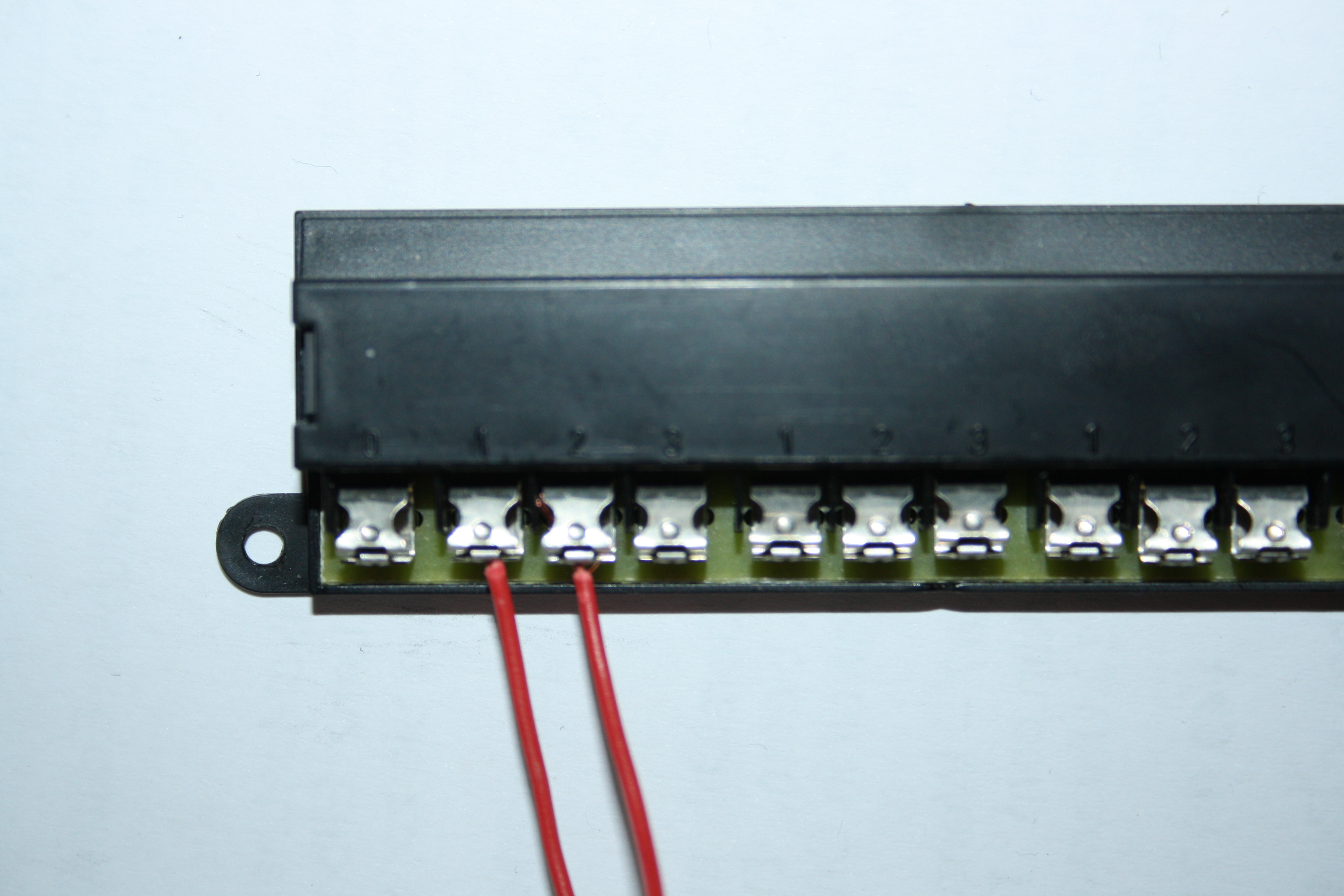

Så forbinder du de 2 ledninger til dit relæ i den første gruppe der 1 og 2 over indgangene. ( 3 skal ikke bruges til noget i denne gruppe)

Så skulle du være køre klar. Når du skifter relæet er der enten strøm igennem til din midteleder og toget køre. Eller modsat ikke strøm og toget stopper.

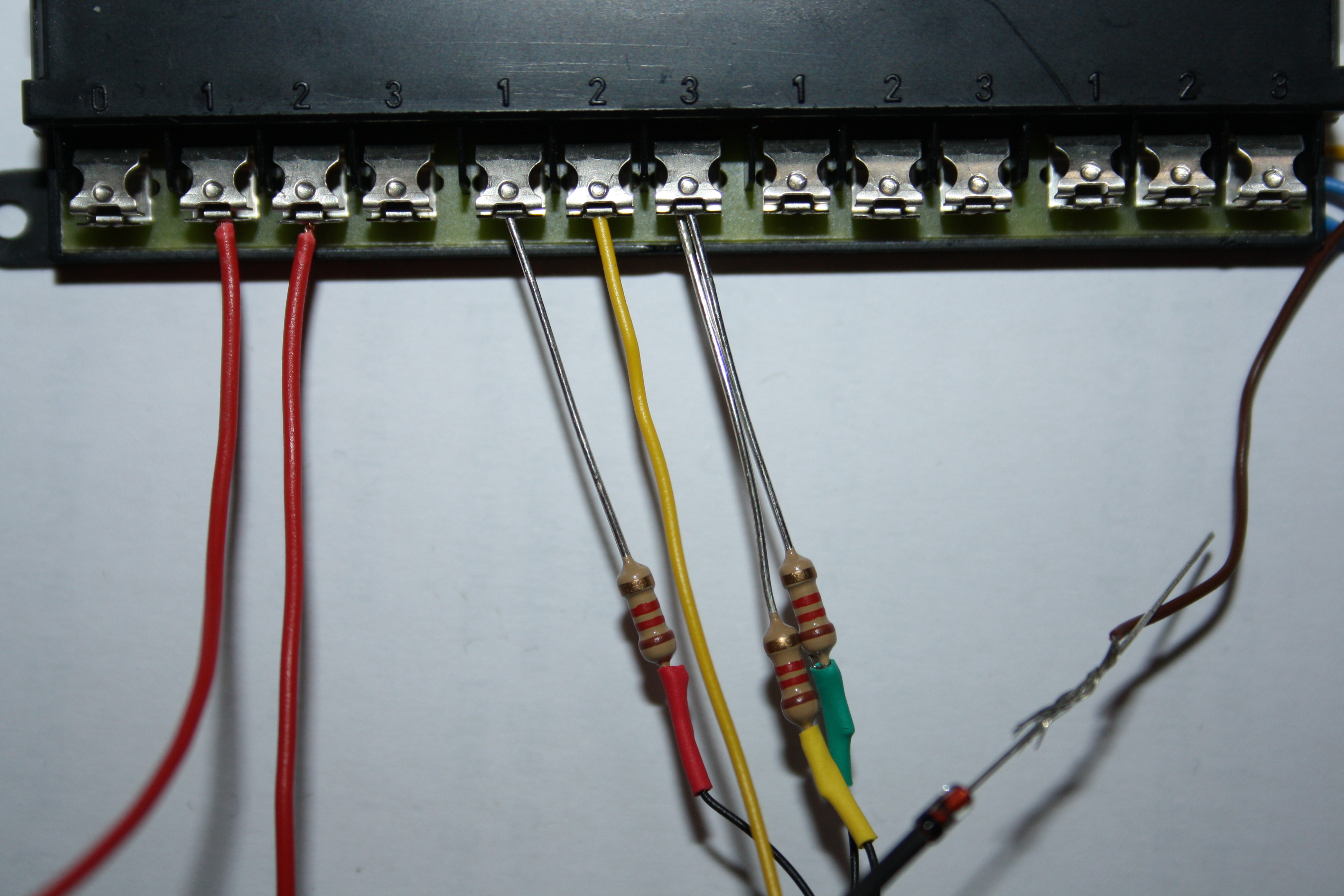

Så mangler vi bare signalet. Jeg har her tilslutter signal 4012 så det viser Rød ved stop og Grøn/Gul (langsom kørsel) ved kør. Du kan bare lade være med at tilslutte den gule modstand hvis den kun skal vise grøn ved kør. Det var det jeg mente med at du skal vælge de 2 billder du ønsker dekoderen skal vise.

Bemærk at det er gruppe 2 på relæet du tilslutter signalet hvor der står 1 2 3

Den gule ledning skal forbindes til den ene udgangen på en strømforsygning ,og den sorte diode med brun ledning skal forbindes til den anden. (Jeg vil anbefale dig at bruge en seperat strømforsygning til lys m.m da du ellers "stjæler" fra din kørestrøm. Det er også den du kan tilslutte dekodern på en anden måde en vi har gjodt, så den for strøm til at skifte derfra)



Det var det. Så skulle det virke. Du må give lyd ellers











Hej Tommy

Så fik jeg mine signaler til at virke efter at have fulgt din gode vejledning. Eneste problem jeg havde efter tilslutningen var, at toget blev bremset lige meget hvilke farve signalet stod på. Fejlen viste sig at være en dårlig lodning men det var hurtigt løst. Jeg takker mange gange for hjælpen. Jeg havde aldrig fået tilsluttet signalerne uden din vejledning.

Mvh. Anders

Det var så lidt. Godt du selv opdagede at det var en dårlig lodning. Ellers kunne vi have brugt meget tid på at bryde hovdet med hvad der var galt. Kan selv huske jeg brugte en del tid på det da jeg skulle have der til at virke. hvis du engang beslutter dig for bremse moduler og det driller giver du bare lyd:-)
