Tirsdag d. 17/2/2026 - 11:41 Hej

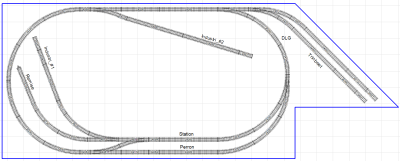

Jeg påtænker at bygge et layout som det ses nedenfor, baseret på Märklin C-track. Det skal være digital drift med en MS2. Jeg regner med at 3-4 MFX/DCC lokomotiver vil være aktive på banen samtidigt.
Mit første spørgsmål, er det nok med at man blot laver forbindelse med rød/brun from connector box (#60116) til ét tilfældigt sted på skinne-layoutet ? Vil det give nok og jævn leverance til alle spor, eller er der andre forbindelse jeg har brug for at lave ? Hvis der skal laves flere tilslutningspunkter - er det så blot at lave splittere fra henholdsvist den røde og brune leder fra connector-box'en til flere punkter op skinnerne eller ?
Jeg tænker at all mit layout øvrige behov for strøm til lys, signaler, motorer og div laver via en seperat strømforsyning, ikke forbundet til skinnerne. Nogen anbefaling på det område er også meget velkomne.
Mit andet spørgsmål, Märklins sporskifte-drev (hvis man ikke har digical styring af de sporskiftedrev) - er de strøm-mæssigt køre seperat fra skinnernes strømkilde ? Jeg gætter på at man, hvis man ikke kører digital styring, skal have dem igennem en manuel kontakt der med en spænding holder den i position A eller B ?
Jeg ved godt at det er en masse begynderspørgsmål - jeg er ny i digital, og vel gerne undgå at brænde ting af.
På forhånd tak
Rhode
0 kan lide
pejft
Kurser i modeljernbane hos AOF
Moderator
Indlæg: 2.243
Jeg påtænker at bygge et layout som det ses nedenfor, baseret på Märklin C-track. Det skal være digital drift med en MS2. Jeg regner med at 3-4 MFX/DCC lokomotiver vil være aktive på banen samtidigt.
Mit første spørgsmål, er det nok med at man blot laver forbindelse med rød/brun from connector box (#60116) til ét tilfældigt sted på skinne-layoutet ? Vil det give nok og jævn leverance til alle spor, eller er der andre forbindelse jeg har brug for at lave ? Hvis der skal laves flere tilslutningspunkter - er det så blot at lave splittere fra henholdsvist den røde og brune leder fra connector-box'en til flere punkter op skinnerne eller ?
Du bør føre tilslutningerne fra 60116 til en fordeler, og derfra til flere steder på sporet, så der ikke bliver mere end 2,5 mellem tilslutningerne.
MS2 kan yde 2A. Et lokomotiv med lys og lyd trækker ca. 300 mA. Så ved 4 samtidige lokomotiver er du på grænsen af en MS2 ydelse, når du også skal have til sporskifter.
Mit andet spørgsmål, Märklins sporskifte-drev (hvis man ikke har digical styring af de sporskiftedrev) - er de strøm-mæssigt køre seperat fra skinnernes strømkilde ? Jeg gætter på at man, hvis man ikke kører digital styring, skal have dem igennem en manuel kontakt der med en spænding holder den i position A eller B ?
Sporskifter (Märklin C) skifter vha et magnetisk relæ. Der er ingen "holdespænding". Der er kun belastning i forbindelse med selve skiftet analogt.
Hvis du monterer dekodere direkte i sporskiftet, vil dekodere trække al spænding (digital og drift) fra MS2. Hvis du i stedet anvender Märklin M83, kan den strømforsynes separat. Den kan styre 4 sporskifter.
De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen
http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com
CBorch
Skolelærer
Frederiksberg C
Indlæg: 288
Hej Rhode
PEJFT angiver max 2meters mellemrum mellem tilslutningerne og det er godt at overholde for at have stabil strømtilslutning.
I dit tilfælde, hvor du har så lille en planlagt bane vil det være nok med en enkelt tilslutning. Den kan fx laves midt på det forreste stykke. Så vil der ikke være mere end to meter til noget punkt på banen.
Men..
Du vil ikke være den første modelbanebygger i verden, der på et nært fremtidigt tidspunkt får lyst til at udbygge banen, og så er det under alle omstændigheder nødvendigt at lave yderligere tilslutninger for at opretholde en sikker drift.
De bedste elektrisk toghilsner
Cristian
2-skinne H0, GDS, DSB, dansk epoke III & DR, østtysk epoke IV
Rhode
Indlæg: 10
Hel Pejft
Omkring de 2m, modtaget. Jeg laver seperate splits a den rød og brune leder fra connector boksen, og kobler dem til sporene flere steder på sporene.
Tror jeg fik forklaret mig lidt dårligt omkring sporskifterne. Min tanke var at jeg gerne vil have tryk-knap styring af sporskiftene. fx. ved brug af Märklins 72752 control pult (vidst nok fra deres Startup serie). Således forbinde control-pulten til deres sporskifte motor 74492. Jeg kan se at deres udgangs punkt er at den får "fødestrøm" fra deres Startup-connector track (via et 4 pin stik, brun+gul+sort+rød) hvilket jeg fortolker som at den, for at kunne styre sporskifte-"motoren" skal have en fast 16v og Ground som input. som den så sender til respektive A og B ben for at skifte spor. Selve motoren har 3 ben, så det må være Ground og 16V til A og B.
Min tanke var hvis jeg nu lan levere 16V og Ground fra en seperate kilde, igennem control-pulten til de sporskifte-motorer. Så er det vel et seperate lukket kredsløb ? Og således vil de ikke trække fra den spending der så bruges from min MS2 til mini Lokomotiver ?
Jeg er med på at det hele skal igennem connectorboksen, hvis jeg vil ståer sporskifterne digitalt - men det er som safgt ikke det jeg vil i første omgang.
Håber det var mere tydelig forklaring.
/Rhode
Godsbanen
Vanløse
Indlæg: 481
C skinnerne har rigtig god forbindelse hele vejen rundt i sammenligning med andre skinnetyper, der bruger lasker. Det, der sædvanligvis giver lokomotivstop, er dårlig forbindelse mellen slæbesko og midterkontakter. Selvom der er maser af strøm hele vejen rundt, er det som om der kan lægge sig en usynlig hinde over metallet på udvalgte steder. Især hvis anlægget har stået stille længe.
Hvad de 3 - 4 lokomotiver angår, så bruger de næsten ingen strøm ved stilstand på anlægget.
