Problemer med Littfinski RS8 tilbagemelder

Da' Morten.

Jeg har sjovt nok ikke kunnet finde noget diagram over RS8, men som jeg kan se på tilslutningsvejledningen, er den godt nok forsynet med optokoblere, men indgangene er forbundet i to grupper af fire: Disse har fælles strømforsyning og fælles nul, så du kan ikke vende polerne på kun to af indgangene. Du kan vende polerne på en blok med fire indgange, og på den måde have to blokke med hver sin polarisering.

Så hvis kravet er seks sporstykker med een polarisering og to med en anden, bliver du nødt til at ofre to RS8ere.

[quote=morten.andersen]

Jeg har for et stykke tid siden købt et RS8 modul jeg selv har samlet og loddet sammen. Nu hvor jeg har installeret den er jeg imidlertid stødt ind i et lidt besynderligt problem med. Alle afsnit er kun isoleret på kun den ene skinne streng, hvorfor jeg selvfølgelig kun fører den ene isolerede leder til RS8'eren. I de fleste tilfælde er der tale om at det er den samme streng der er isoleret, dog nogle enkelte hvor jeg har været nødt til at bruge den anden. Altså henholdsvis den ene eller anden udgang fra min LZV100. I RS8 manualen kan jeg ikke umiddelbart læse noget om at det skulle være et problem. 6 af sektionerne er isoleret på den ene streng 2 på den anden. Umiddelbart ser RS8'eren ud til at virke fint. Jeg får feedback i RocRail, og alt er godt. Undtagen de 2 sektioner hvor jeg bruger den anden streng. Her får jeg intet feedback. Lok's kører fint igennem sektionerne og der ser ud til at være den nødvendige strøm, blot ingen feedback.

For at teste har jeg prøvet at bytte lidt rundt på forbindelserne, kun at tilslutte de 2 sektioner, bytte rundt på polariteten etc, og min umiddelbare konklusioon er at det nærmest virker som om den ene "pol" af hvert detektionsafsnit ikke virker. Altså hvis jeg f.eks. har skilt alle tilslutninger i en rød og en sort ledning, så er det kun de sektioner hvor jeg bruger den sorte ledning der giver feedback. Til trods for at der kommer fint med strøm til sektionen via RS8'eren. Og jeg har dobbeltchacket adskillige gange at adresserne er sat rigtigt op.

Der er selvfølgelig en potentiel chance for at jeg har lavet en fejl lodning et sted, det undrer mig bare at der kommer fint med strøm ud af sektionen, men bare ikke noget feedback.

/quote]Hej

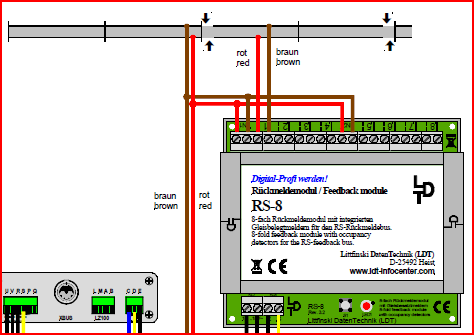

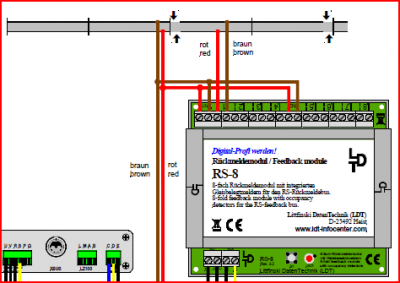

Har du prøvet at isolere begge skinnestrenge som på denne skitse:

Hej Lars,

Tak for dit svar. Jeg tror du har ret i din antagelser.

Det eneste jeg kan finde i manualen vedrørende tilslutning til sporet er følgende.

Som jeg læser der burde det jo ikke spille nogen rolle om jeg forbinder continous eller non-continous outputtet til den overvågede strækning, forudsat at jeg selvfølgelig sørger for at polariteten er rigtig. Hvilket jeg synes at have gjort. Problemet er at det ser ud som om at der kun er non-continous outputtet der reelt måler om der er spænding er derfor melder tilbage. De afsnit der kun er tilsluttet via continous outputtet er dem der er problemer med.

Så det er nok som du siger, at man kun kan "vende" polariteten på hvert afsnit af tilbagemelderen.

Jeg giver det en test i aften.

*UPDATE:

Nu faldt jeg lige over dette indlæg på et engelsk forum, og det lader til at jeg har ret i min formidning om tilslutning, og du har ret i din i forhold til at vende polariteten pr. sektion for at overvåge modsatte skinnestrenge.

/Morten
