NEM 651 dekoder i NEM 652 stik

Jeg har en Togmodelle MH hvor der er et 8 polet NEM 652 stik. Den har kørt med en Uhlenbrock dekoder men var meget følsom dårlig forbindelse.

Jeg ville gerne have en "Powerpack" installeret men havde ikke lyst til at lodde direkte på en ESU dekoder.

Mit valg faldt på et sæt ZN68 fra DCC Concepts.
Det indeholder en 6 benet nano decoder, et kabelbundt med NEM 651 til dekoderen og et NEM 652 til stikket i lokomotivet. Hertil en Stay-alive med 2 ledninger der loddes sammen med 2 tilsvarende ledninger på dekoderen.

Maskinen kørte fint med dekoderen installeret men der er ikke noget lys. Der mangler den blå ledning til NEM 652 stikket.
Da jeg efterfølgende loddede Stay-alive på, loddede jeg også en ledning på det "blå ben" på NEM 652 stikket hen til den sorte ledning til "Stay-alive". Dette gav kortslutning når maskinen kom på anlægget. Lokomotivet har derfor været hensat på "centralværkstedet" i længere tid.
Hvad skal forbindes med hvad for at få lyset til at fungerer?

Vejledningen fra DCC Concepts er meget lidt fyldestgørende og giver inden hjælp.

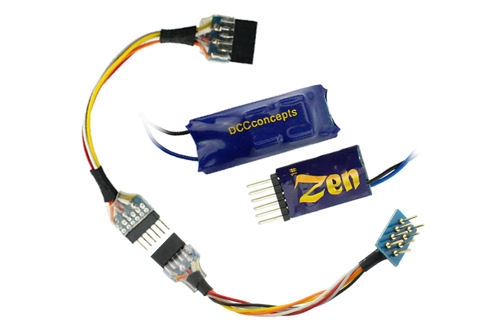

Billedet af decodersættet lånt fra internettet.

BilledeBillede

Like 0 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.142

PB  Hjemmeside

Den blå ledning i DCC (og på ESU dekodere) er 20V +

Uden i øvrigt at kende din powerpack. Hvilken fase har du loddet den blå til? og kan man i det hele taget lodde til powerpack uden at ændre ved de egenskaber den har i forhold til dekoderen? Iflg vejledningen er der top typer stik til "stay alive". I den trepolede er der en blå ledning, og i den to-polede er den røde positiv. Måske du har loddet til den forkerte fase?

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


ladvogn

Indlæg: 84

PB  Blog

Den version dekoder og stay-alive jeg har er uden stik til stay-alive. Modsat stikbenene på dekoderen er en sort og en mørkeblå ledning. Disse loddes sammen med til tilsvarende sorte og blå ledning på Stay-alive.
Jeg loddede en ledning på ben 7 på NEM652 stikket (der ikke har nogen ledning fra dekoderen) og loddede den på den sorte ledning mellem dekoder og stay-alive.

Like 0 kan lide
Top


El Capitan

Indlæg: 137

PB

Hej

Ved NEM651 bruges en "virtuel blå" ved brug af to dioder, som kobles i lederetningen fra hhv. højre og venstre spor til et fælles punkt, som er din plus forsyning til lyset.

Mvh
Jens

__________________

"Kan De se noget forude? Nej vel? Udmærket, så får De grønt ..."
- Brodersen

YouTube: https://www.youtube.com/user/SteamPower4ever

Like 0 kan lide
Top


ladvogn

Indlæg: 84

PB  Blog

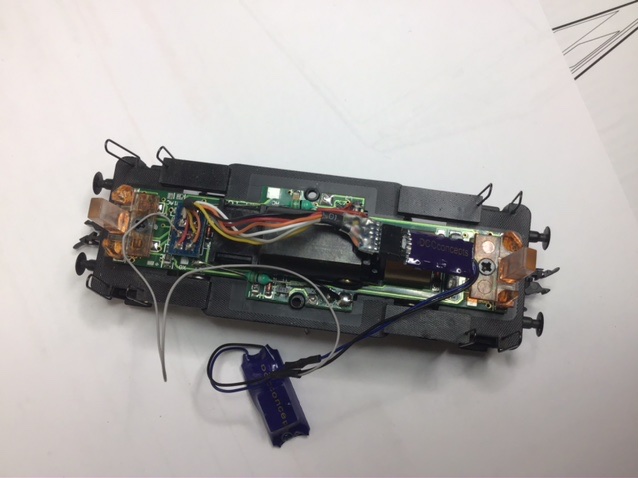

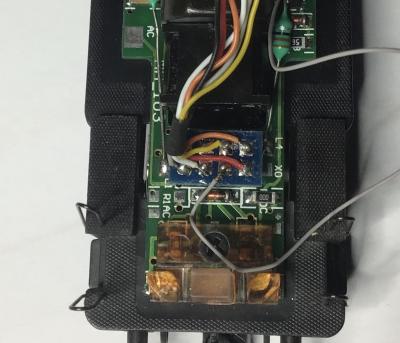

Kan du hjælpe med hvordan jeg gør det i praksis på stikket i mit lokomotiv?

Billede

Like 0 kan lide
Top


El Capitan

Indlæg: 137

PB

Jeg ved ikke hvor de mest praktisk placeres - sikkert et sted på lokomotivets printkort, og så skal de kobles:

sort  -I>I-  blå  -I<I-  rød

(de der større-end og mindre-end tegn er et forsøg på at illustrere diodernes lederetning).

__________________

"Kan De se noget forude? Nej vel? Udmærket, så får De grønt ..."
- Brodersen

YouTube: https://www.youtube.com/user/SteamPower4ever

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

Dioder til fælles plus er der MH i forvejen, ellers ville lyset ikke fungere i analog drift uden dekoder. Bruger man spændingen fra dioderne, vil lyset blinke, når powerpacken træder ind. Læs evt denne tråd: https://baneforum.dk/viewtopic.php?t=3552
