CS2 Tilslutning

Hvordan tilslutter man både et tilbagemeldningsmodul , 60881  L88 (hovedmodul) og en Boster 60173 til en CS2, De skal tilsynladen tilsluttes samme port:

Like 0 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.142

PB  Hjemmeside

Du skal bruge en 60125 terminal, når flere enheder skal tilsluttes CS2 CAN BUS

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


TogSvendsen

Indlæg: 436

PB

Som Peter skriver, Terminal 60125 er din ven.

Se evt. denne gennemgang som en venlig sjæl har lavet: https://baneforum.dk/viewtopic.php?t=1149

Like 0 kan lide
Top


Orladk53

Indlæg: 20

PB

Jeg skaffer sådan en Smile

Like 0 kan lide
Top


Frank F

Vamdrup

Indlæg: 569

PB  Hjemmeside

Hej Orlad53



1) Jeg lægger mærke til at du anvender 60173 Boosteren, 60173 Boosteren kan "byttes" hos Marklin til en 60174 Booster uden beregning for dig.

    Se dette Link : http://www.maerklin.de/de/service/technische-informationen/booster-upgrade/

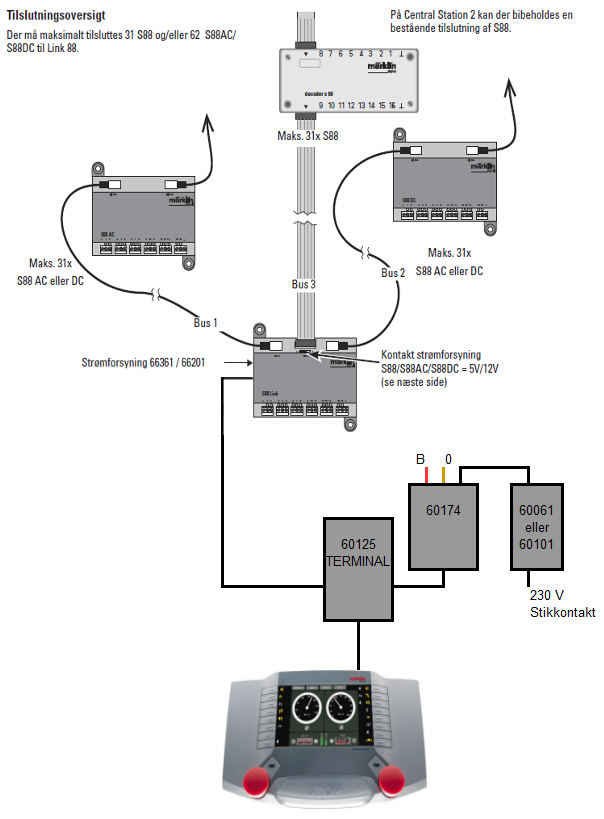

2) Setup til anvendelse af CS2 / 60883 S88 LINK / 60174 BOOSTER , ser således ud :

    (Husk du skal bruge en Marklin 66361 Strømforsyning (36VA) til forsyning af S88 LINK enheden, som også forsyner S88 AC / S88 DC enhederne.)

Billede





















__________________

• CS3+ ( SW 2.5.2 ) • CS2 60215 ( SW 4.3.0 ) • MS2 60653/57 ( SW 4.13 )
• MDT V3.6.0 • HW : 60971/60970/60801
• ESU LOKPROGRAMMER ( SW: 5.2.6 )
• ESU-HW: 53451 / 53900 / 53901
