Hvad med at skrive direkte til DSB? Jeg googlede "dimentioner på dsb skilte" & der kom en ret god oversigt over deres logoer, men ikke over perron skiltningen (byskilte)
Du skal have fat i DSB designmanual, troede jeg havde den liggende hjemme, men desværre.
Deri finder du alle størrelser og farver bl.a. også på skilte, pictogrammer, tavler mv.
Skrifttypen er den til DSB designede "Via" (efter Jens Nielsens "designperiode").
Husk lige på, at længden er den variable a.h.t. navnets bogstavsantal med de dertil anvendte Friholdelser mv.
Med venlig hilsen
Steffen Dresler
NB: Du skal have fat i den "store" Designmanual (biblioteket??) (var en A4 binder). Den normale brede orientering fra 1984 "DSB design" mangler bl.a. mål. Der er på tegningerne kun agivet "variablerne" uden mål, Panellængde, Panelhøjde, Nedrykning, X-højde, Indrykning, Tekstlængde og Friholdelse. Og så længe vi mangler "X" kan den ikke bruges til andet en illustration. Den er så tilgængæld god at få forstand på!
NB: Tak for dine opdateringer af nye modeller til MJ omkring Nürnbergmessen, guld værd .
AE800
Indlæg: 67
Hej Gert!
Hvad med at skrive direkte til DSB? Jeg googlede "dimentioner på dsb skilte" & der kom en ret god oversigt over deres logoer, men ikke over perron skiltningen (byskilte)
O
Rep Neslein
Kreativ designer for modelproduktion
Ringsted
Indlæg: 1.002
jeg skal måle ved lejlighed.
VH rep
Rep Neslein
Togtosse af sind og proffesion
Steffen Dresler
NIL
Indlæg: 241
Kære Gert
Du skal have fat i DSB designmanual, troede jeg havde den liggende hjemme, men desværre.
Deri finder du alle størrelser og farver bl.a. også på skilte, pictogrammer, tavler mv.
Skrifttypen er den til DSB designede "Via" (efter Jens Nielsens "designperiode").
Husk lige på, at længden er den variable a.h.t. navnets bogstavsantal med de dertil anvendte Friholdelser mv.
Med venlig hilsen
Steffen Dresler
NB: Du skal have fat i den "store" Designmanual (biblioteket??) (var en A4 binder). Den normale brede orientering fra 1984 "DSB design" mangler bl.a. mål. Der er på tegningerne kun agivet "variablerne" uden mål, Panellængde, Panelhøjde, Nedrykning, X-højde, Indrykning, Tekstlængde og Friholdelse. Og så længe vi mangler "X" kan den ikke bruges til andet en illustration. Den er så tilgængæld god at få forstand på!
NB: Tak for dine opdateringer af nye modeller til MJ omkring Nürnbergmessen, guld værd .
Steff
Godsbanen
Vanløse
Indlæg: 374
Googlede dette resultat. Ved ikke om den har oplysningerne.
https://www.kommunikationsforum.dk/log/multimedia/designmanualdsbgammel.pdf
Rep Neslein
Kreativ designer for modelproduktion
Ringsted
Indlæg: 1.002

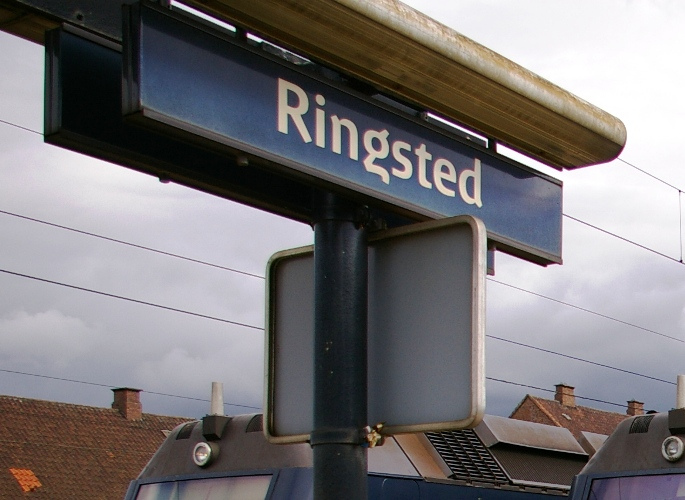

Selve skiltemålet på alupladen med tekst 1250*195 x3-3 mm og enderne er ombukket 2 gange 90 grader så det danner et U eller J set ovenfra mm
Skiltene er monteret mellem 2 kraftige alu profiler med 2 noter i hver, så der kan sidde 2 skilte ryg mod ryg i mellem skinnerne.
Skinnerne er spændt sammen kraftige bolte, og lukkede møtrikker i varmtgalv stål.
Vh Rep
Rep Neslein
Togtosse af sind og proffesion
Gert
Udgiver af jernbanebøger
Veenendaal Netherlands
Indlæg: 4.730
Mange tak!
mvh,
Gert
Danmark, mit andet hjemland. Fan af Efterklang - Danmarks bedste musik!
Steffen Dresler
NIL
Indlæg: 241

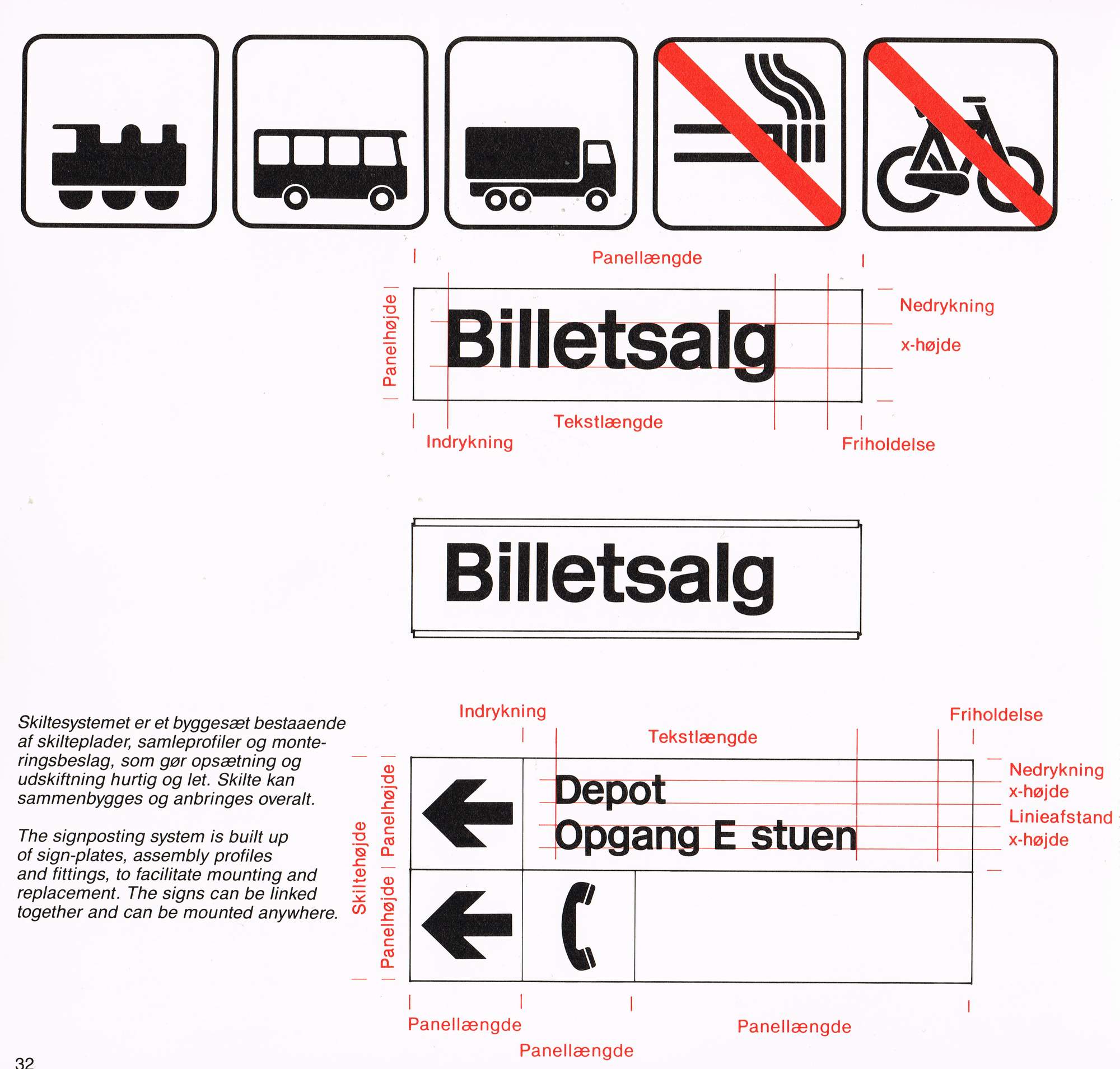

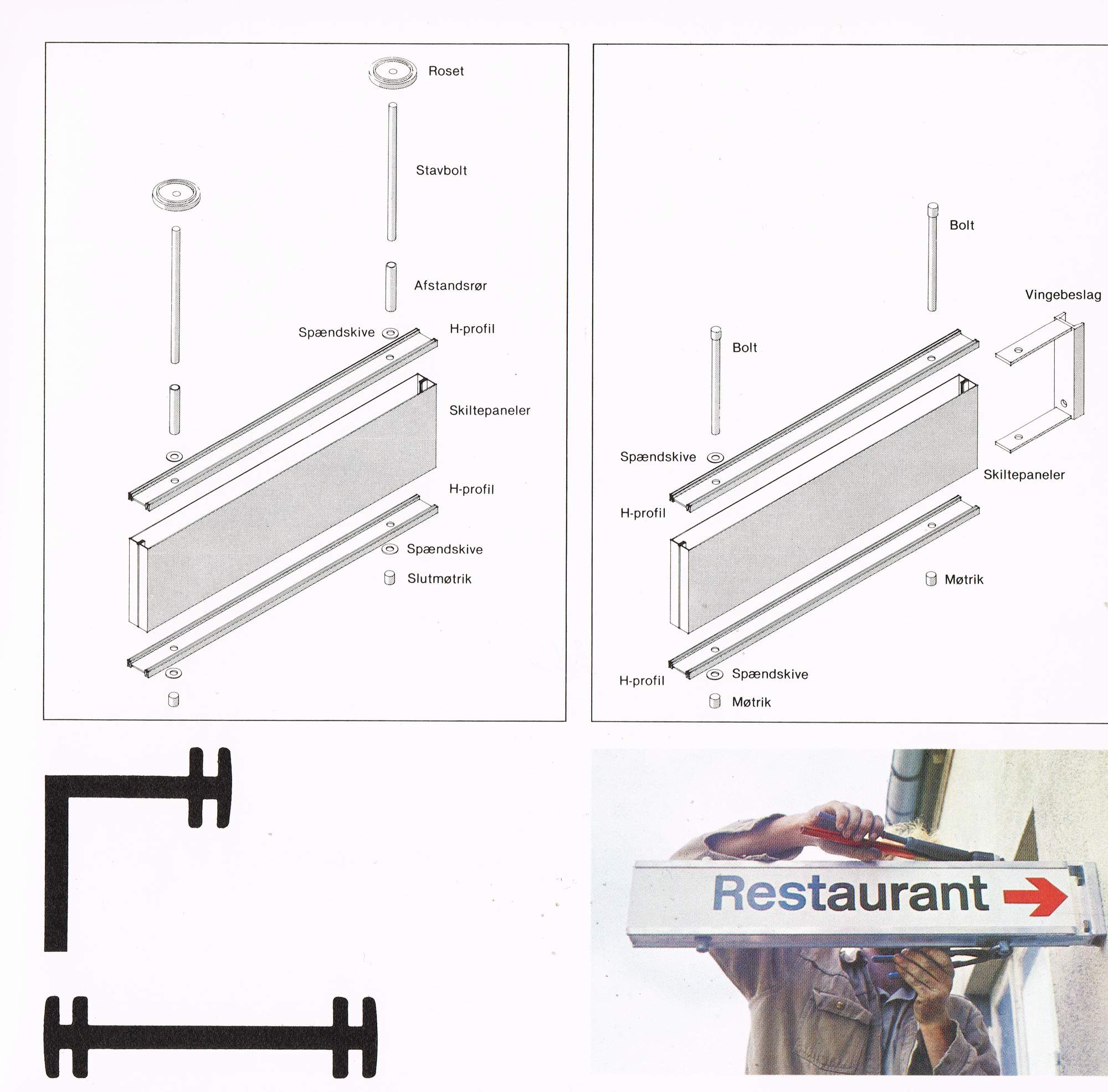

Herunder de skitser der findes i DSB design, nu har du jo målene på EN af skiltene, d.v.s. højden. Læmngden afhænger af stations bogstavantallet.
God fornøjelse.
Steffen Dresler
Steff
Gert
Udgiver af jernbanebøger
Veenendaal Netherlands
Indlæg: 4.730
Mange tak for hjælpen! Jeg lavede skilter til mine fiktive danske (jutlandske) stationer Sydborg og Munkevig:
