Galje til færgeklapper

Hej i altvidene godtfolk Smile

Jeg er ved at lede efter informationer og billeder og tegninger af broklapperne og brogaljerne i korsør og nyborg, da jeg vil lave en så virkeligheds tro model som muligt.

Derudover har jeg et par spørgsmål:

kan man købe galjerne i model?

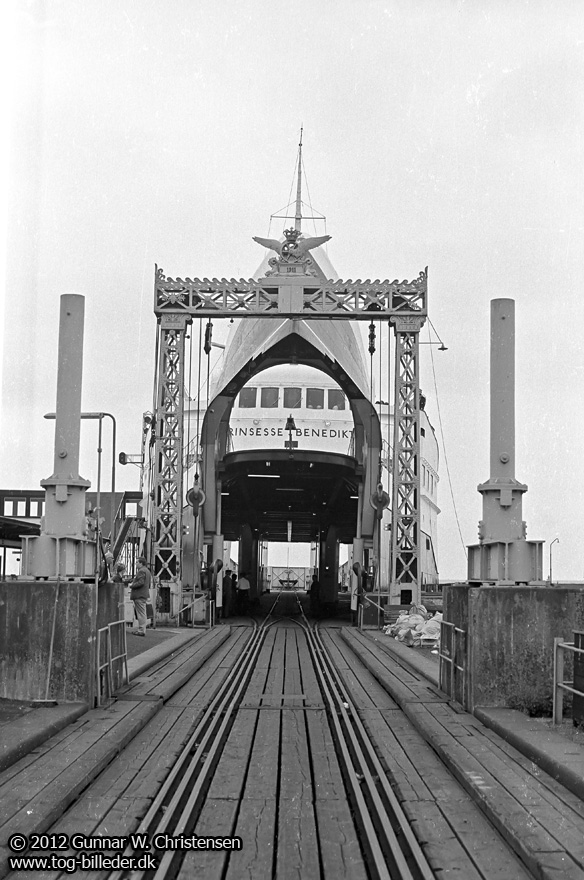

De 2 jern spir der ses forrest i billedet, hvad var deres funktion?

På forhånd tak

Billede

Like 0 kan lide
Top


mr-data

Indlæg: 787

PB  Blog

Striker skrev:

De 2 jern spir der ses forrest i billedet, hvad var deres funktion?

Billede

Ca. ud for disse "spir" ser der ud til at være en art skillelinje i broklappen. Derfor gætter jeg på, at klappen er to-delt og at disse spir har en art løfte-mekanisme for leddet nærmest land, f.eks. hydraulisk, mens galjen tættest på færgen styrer den yderste del.

Ovenstående er kun et bud; jeg er på ingen måde ekspert på området.



__________________

Interesserer mig generelt mest for jernbanerne øst for Storebælt, navnlig på Syd-Sjælland og og Lolland-Falster.

Trix startsæt, suppleret med udvidelse af antal skinner og en MS2 til styring.

Like 0 kan lide
Top


F.Ormstrup

Indlæg: 2.573

PB  Blog  Hjemmeside

Færgegalgen kan købes hos Freja Modeltog

Som det ses - er jeg ikke helt færdig med min galge.

Like 1 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

 halløj

   en søgning  på min ven Google gave  :-) se om du kan bruge noget    = https://www.google.dk/#q=F%C3%A6rgegalgen+

__________________





Mvh.
S.M. kildemoes
kører Ho Mærklin Digital K- skinner
Min Bane:
http://www.sporskiftet.dk/forum/foto-fra-min-bane                                              http://www.sporskiftet.dk/blogs/kildemoes



DKB Nr. 1 http://www.youtube.com/watch?v=FhE05LtUN6I

DKB nr. 2 Ud at se med DKB http://www.youtube.com/watch?v=M8hheF-0clc

DKB GODS : My 1103 http://www.youtube.com/watch?v=_txhBugQ404

litra S 736 15 - 16 december 2012 ved Kbh. H.  http://www.youtube.com/watch?v=cs5ECgylO9E&feature=youtu.be



Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 428

PB  Blog

BilledeBilledeBillede

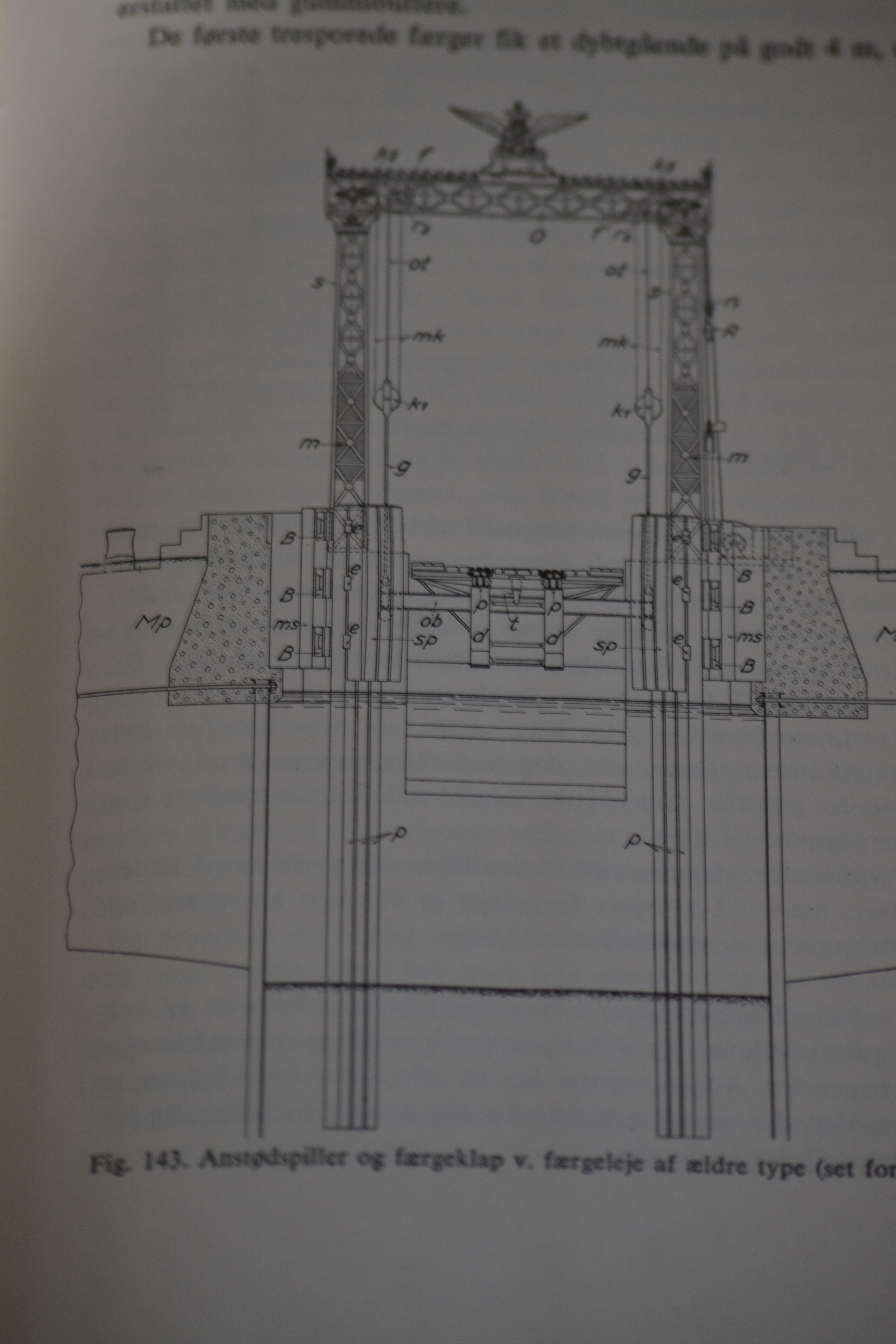

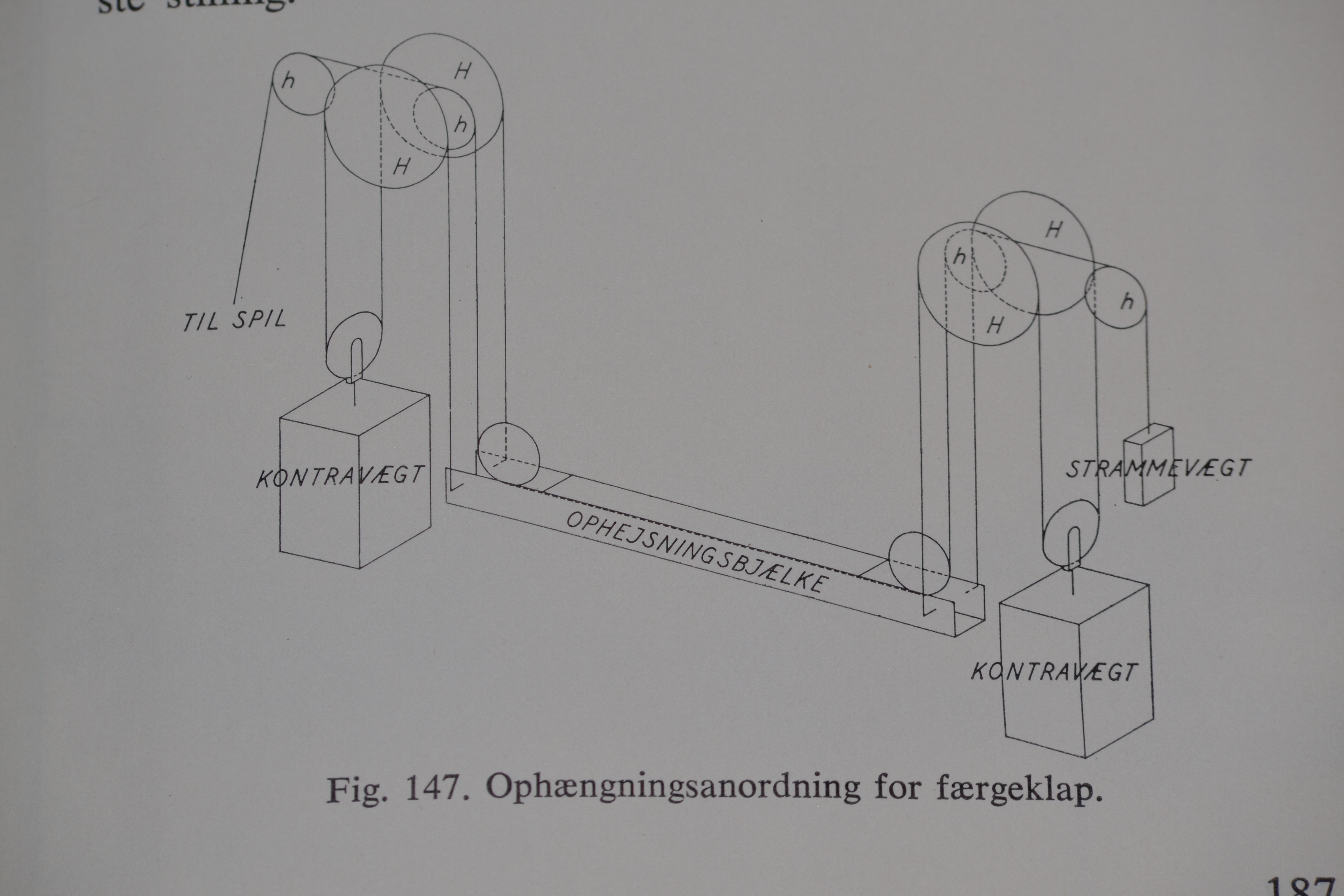

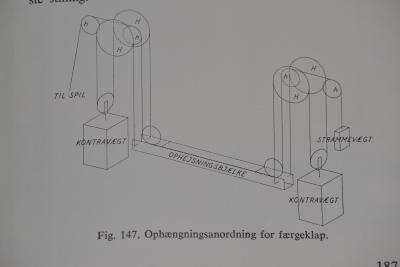

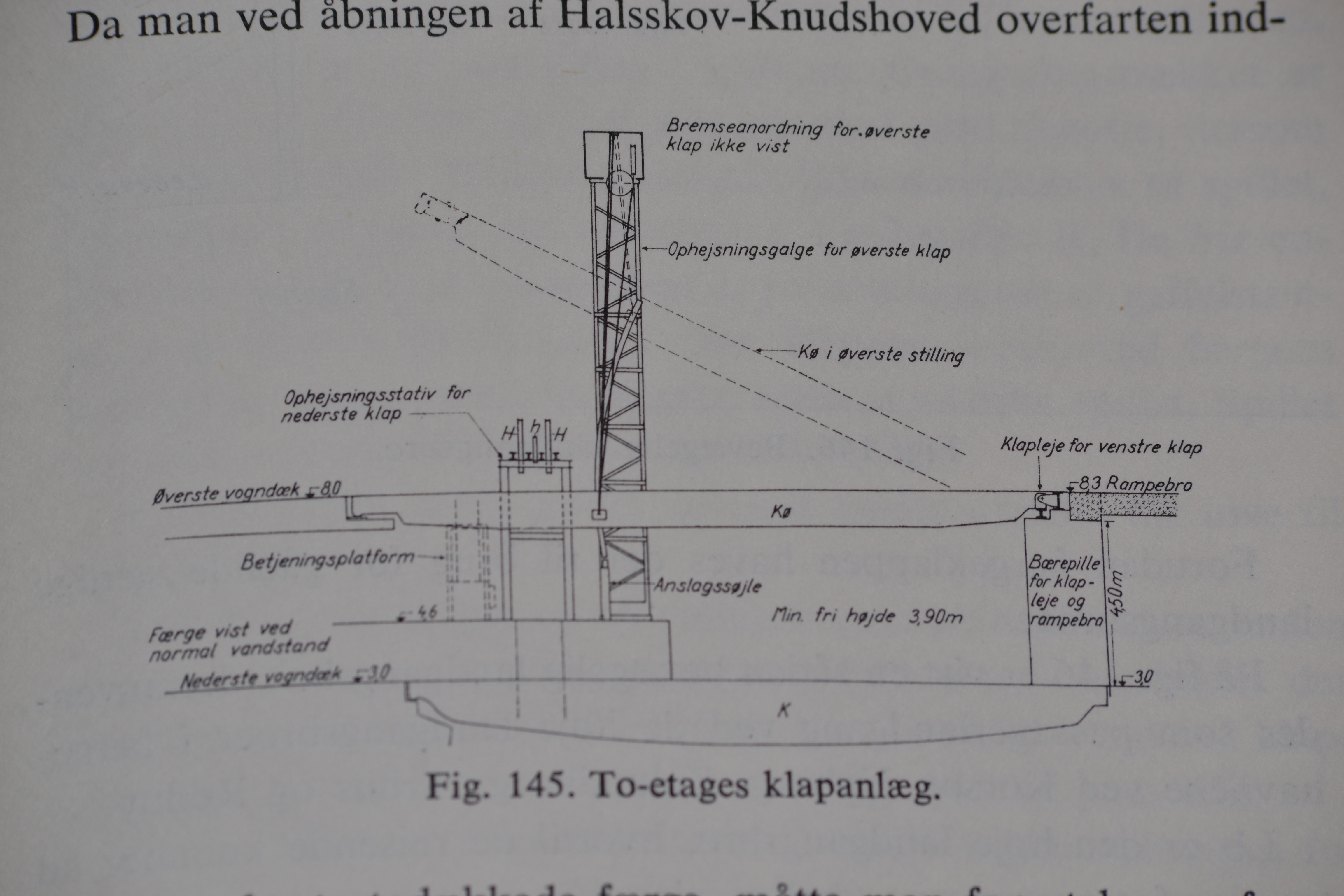

halløj : har kigget lidt  i  bogen Danske statsbaner Banernes bygning & udstyrelse :
