Mit gamle tog skal på plade...

Hej KBAndersen

Lad os da se en skitse af det du har i tankerne ...

Martin

Øhh - det er godt nok mange år siden, men jeg har nogle gamle planer jeg kan ajourføre. Og de var tilmed enorme sjove og underholdende . Hvad men et sammenfoldet ottetal med indbyggede vendesløjfer, så der også kan køres punkt til punkt? Det er der vist lige plads til...

Jeg går ud fra at i stort set har standardprogrammet i M-skinner, men jeg vil gerne vide om jeres skinnesamling er så gammel, at skiftesporene* mest er baseret på R1 (5100 serien) eller R2 (5200 serien) eller har i en skøn blanding? Har i kurvesporskifter? Hvis ikke skal de anskaffes Gerne fire styk.

Skal anlægget i øvrigt holdes i Märklin-Retro-60er stil? Har i kranen med magneten der kan løfte små trækasser, hvis der er skruet et par skruer i kasserne? Hvis i har fire af de der kontaktskinner med en lille tap, så kan den længste strækning indrettes til blokdrift (OK - verdens mindste ).

Måske ville det være en god idé, at give os numrene på de skiftespor* i har.

Og det der med at to tog kræver to "ringe" er vanetænkning...

Venlig hilsen

Lars

*Ordet her brugt i dets rette betydning :roll:

PS Sorry - og når vi så har fundet et godt anlæg, så vil jeg nu alligevel regne ud hvor meget det samme antal skinner koster i C. Med denne anlægsstørrelse og ebay til hjælp, kan det faktisk laves ret godt og billigt.

Hej igen

Jeg har set lidt på hvad der ligger i kassen.

Lige: 5100 (nok) (plus lidt blandet str.)

Buede: 5100, 5120, 5200 (plus blandet str.)

Kryds: 1 stk. 5211

El kryds: 1 stk. 5126

Sporskifte manuel: 5122 + 23 (flere styk)

Sporskifte El: 5141+42 (1 stk. af hver)

5118+19 (flere stk.)

5214 (1 stk.)

Det er hvad der ligger...

Har ikke nogle tegninger over min "indre" plan. Den er i hovedet og ingen andre steder endnu.

Fint nok at evt. vurdere hvad det vil koste i C skinner.

"KBAndersen" skrev:

Hej igenJeg har set lidt på hvad der ligger i kassen.Lige: 5100 (nok) (plus lidt blandet str.)Buede: 5100, 5120, 5200 (plus blandet str.)Kryds: 1 stk. 5211El kryds: 1 stk. 5126Sporskifte manuel: 5122 + 23 (flere styk)Sporskifte El: 5141+42 (1 stk. af hver) 5118+19 (flere stk.) 5214 (1 stk.)Det er hvad der ligger... Har ikke nogle tegninger over min "indre" plan. Den er i hovedet og ingen andre steder endnu.

Uha - så har du ikke noge backup!

Men tak for numrene Helt fint - hvorfor er længden sat til 190 centimeter? Har jeg ret i at antage, at anlægget skal kunne klappes op under en etageseng? Så må (knap) 2 meter være mulig - ikk?

Hilsen

Lars

"Litra P" skrev:

"KBAndersen" skrev:

Hej igenJeg har set lidt på hvad der ligger i kassen.Lige: 5100 (nok) (plus lidt blandet str.)Buede: 5100, 5120, 5200 (plus blandet str.)Kryds: 1 stk. 5211El kryds: 1 stk. 5126Sporskifte manuel: 5122 + 23 (flere styk)Sporskifte El: 5141+42 (1 stk. af hver) 5118+19 (flere stk.) 5214 (1 stk.)Det er hvad der ligger... Har ikke nogle tegninger over min "indre" plan. Den er i hovedet og ingen andre steder endnu.

Uha - så har du ikke noge backup! Men tak for numrene Helt fint - hvorfor er længden sat til 190 centimeter? Har jeg ret i at antage, at anlægget skal kunne klappes op under en etageseng? Så må (knap) 2 meter være mulig - ikk?HilsenLars

190cm er fordi den væg den skal hænge på bare ikke er breddere...

De 122cm er en standard bredde på pladen, kunne godt være 20cm breddere.

Iøvrigt er der en del penge at spare på at opkøbe M-skinner ved diverse byttemarkeder og et rimeligt pænt udvalg af alle mulige ting. Så sæt nu ikke nogen begrænsninger fordi du ikke har "nok" spor i øjeblikket.

Nej bestemt ikke. Ved godt de gamle M-skinner kan fåes for en slik. Er der behov for mere, så vil jeg da helt klart købe.

Her er faktisk lidt det jeg har planlagt i hovedet, eller har forestillet mig det kunne se ud:

http://billeder.modelbane.com/#0.1

Har vist også et par enkelte brostykker liggende, kommer jeg lige i tanke om. :idea:

Sporplanen minder faktisk også ret meget om det anlæg der bliver præsenteret i bogen "Modeltog" synes jeg. Måske du kunne få lidt inspiration fra den bog?

Hej

Jeg kan se du har fundet billeder fra min bane

Hjemmesiden er http://www.modelbane.com og jo, jeg har hentet en del fra bogen Modeltog, selv om der er mange der ikke er glade for denne.

Sporplanen er ikke det mest spændende, man er jo lidt begrænset af pladsen, så ud fra det syntes jeg faktisk den er ganske ok. Min endelige sporplan fremgår også af min side. Du kan sagtens bruge 4mm krydsfiner, blot den afstives et par steder.

Vil du køre digital ? For så er det jo ikke noget problem med at køre med flere tog af gangen.

Hilsen

Claus

"chansen" skrev:

Hej Jeg kan se du har fundet billeder fra min bane Hjemmesiden er http://www.modelbane.com og jo, jeg har hentet en del fra bogen Modeltog, selv om der er mange der ikke er glade for denne.Sporplanen er ikke det mest spændende, man er jo lidt begrænset af pladsen, så ud fra det syntes jeg faktisk den er ganske ok. Min endelige sporplan fremgår også af min side. Du kan sagtens bruge 4mm krydsfiner, blot den afstives et par steder.Vil du køre digital ? For så er det jo ikke noget problem med at køre med flere tog af gangen. HilsenClaus

Hej Henrik

Ja, undskyld hvis jeg linker til din side. Håber det er ok..

Det er en flot bane du har bygget på et lille areal. Omkring samme plads som jeg har til rådighed. Har du billeder af banen fra dd.?

Det bliver ikke digitalt nu, da jeg vil bruge de gamle skinner. Ved godt man kan lave noget digitalt på disse skinner, men pt bliver det hele analogt.

Det er helt ok

Jeg har ikke lavet så meget her i sommer, så det er lidt begrænset, men jeg ser lige om jeg kan tage et par nye billeder i løbet af weekenden.

Hilsen

Claus

"chansen" skrev:

Det er helt ok Jeg har ikke lavet så meget her i sommer, så det er lidt begrænset, men jeg ser lige om jeg kan tage et par nye billeder i løbet af weekenden.HilsenClaus

Ser frem til opdateringen.

tjaa, vi leger med tog på gulvet Prøver og bygge banen lidt op a la min plan. Når vi er kommet lidt videre, vil jeg ligge lidt billeder op.

Hejsa

jeg sidder og roder med samme koncept og samme type layout, og ja jeg er blevet inspireret af bogen "modeltog". Jeg har dog samme problem som dig med hensyn til pladsen, så det jeg har gjort er at hente demo versionen af "Win track", så kan du lave et rektangel deri med den størrelse som din plade nu kan være og så ellers prøve dig frem men et layout, og indrømmet det tager lidt tid at blive dus med programmet og du kan ikke gemme og udskrive i demo versionen, men det er meget sjovt at lege med når du først har fået styr på kommandoerne.

Med hensyn til analog flertogs drift så tror jeg det bliver lidt omstændigt på et anlæg af denne størrelse, så det jeg vil foreslå er at lave dit anlæg som du synes passer dig bedst og så på et tidspunkt investere i et digital startsæt, men jeg er ikke ekspert på området.

Gælder mig til at hører hvad du finder på og forhåbentlig se nogle billeder

hilsen Claus

Så må vi jo hælpe hinanden lidt med ideer osv.

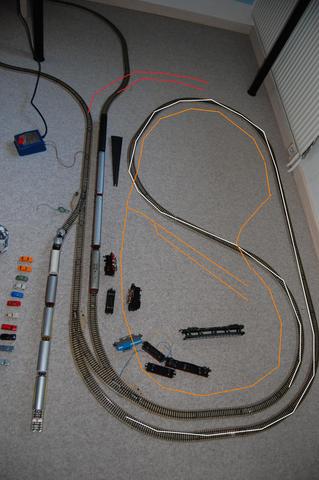

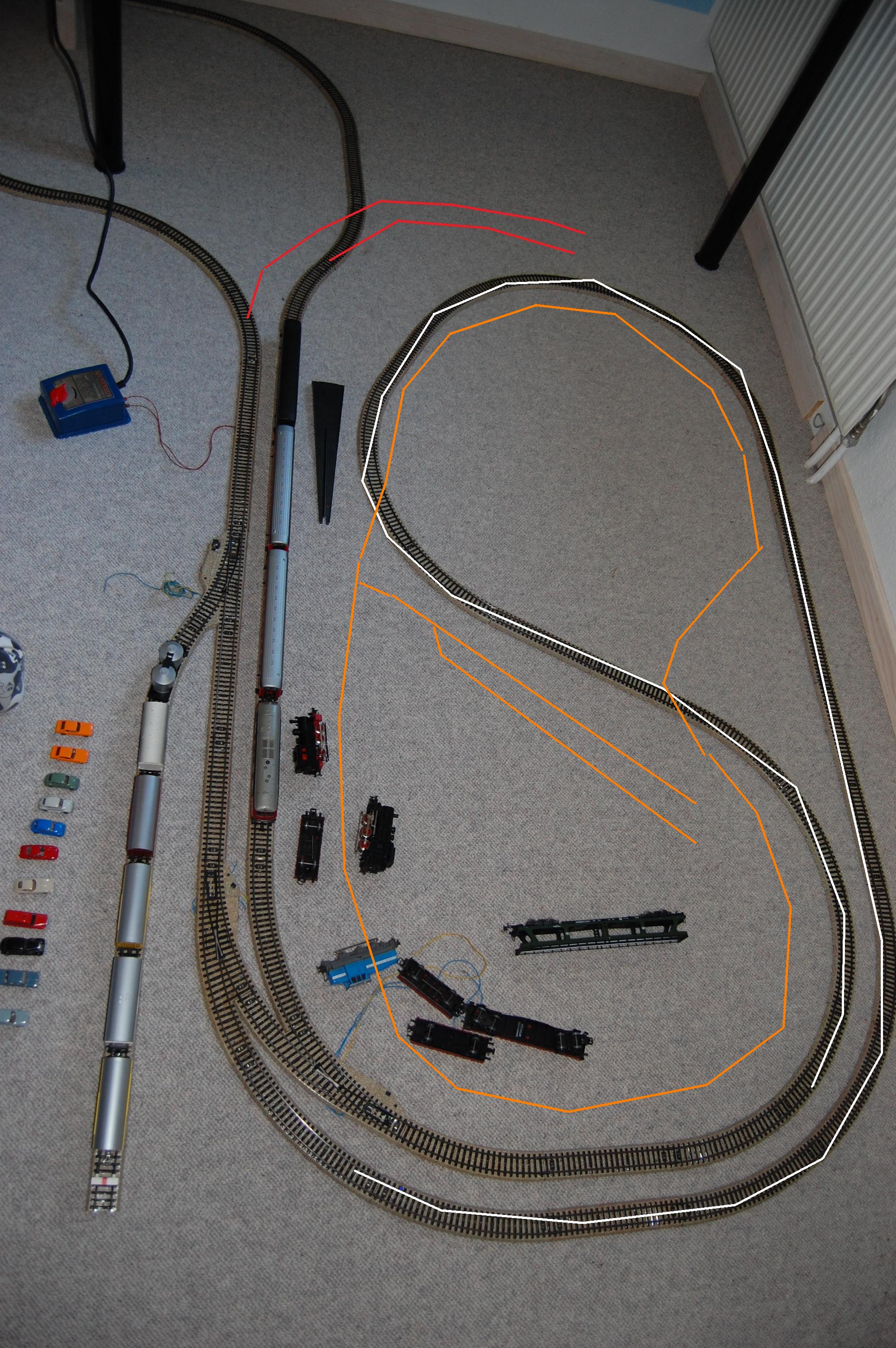

Her er et lidt skævt billede. Ved de røde streger, er det meningen skinnerne skal gå under og ned på plan -1.

Vil lave lidt mere afstand mellem de to parralle spor, så der kan være en paron.

Der mangler rangeringsanlæg og har også en ide med en ring til.

Hvid streg: Banen skal køre op til +1

Orange streg: ekstra ring og rangering.

Ved ikke om det kan lade sig gøre på den plads der er tilrådighed. :?:

Hej KB,

Jeg sidder lige og flikker på en plan til dig, men den bliver først færdig på mandag, da bruttonationalproduktet skal plejes her i weekenden (=arbejde) .

Jeg arbejder i øjeblikket med noget, der lidt ligner det du er i gang med. Den hylde som anlægget skal sættes fast på har jeg gjort 10 centimeter bredere (altså 50cm) og beholdt pladens mål på 122cm x 190cm. Er det OK?

Hilsen

Lars

"Litra P" skrev:

Hej KB,Jeg sidder lige og flikker på en plan til dig, men den bliver først færdig på mandag, da bruttonationalproduktet skal plejes her i weekenden (=arbejde) .Jeg arbejder i øjeblikket med noget, der lidt ligner det du er i gang med. Den hylde som anlægget skal sættes fast på har jeg gjort 10 centimeter bredere (altså 50cm) og beholdt pladens mål på 122cm x 190cm. Er det OK?HilsenLars

50 cm er lige i overkanten, da reolen jeg skal bruge er 40cm. Men 40 cm er vel også nok til 3 lag??

Ser frem til dit resultat.

"chansen" skrev:

Det er helt ok Jeg har ikke lavet så meget her i sommer, så det er lidt begrænset, men jeg ser lige om jeg kan tage et par nye billeder i løbet af weekenden.HilsenClaus

Noget nyt på billede fronten?

Yeps, så har jeg opdateret min hjemmeside http://www.modelbane.com, gå ind under billeder - status

Sig til hvis der er noget specifikt du leder efter ?

Hilsen

Claus

"chansen" skrev:

Yeps, så har jeg opdateret min hjemmeside http://www.modelbane.com, gå ind under billeder - status Sig til hvis der er noget specifikt du leder efter ?HilsenClaus

Virkelig flotte billeder.

Du savner ikke mulighed for at rangere?

Så blev jeg færdig med et forslag til dit anlæg - 50 centimeter er ikke ubetinget nødvendigt, men det giver et logisk sted at dele skyggebanegården og den synlige del af anlægget.

Håber jeg har ramt nogenlunde det du har brug for....

venlig hilsen

Lars

Jo der er ikke meget plads til at rangere på, men jeg kan ikke få det hele

Som Lars har foreslået, så har jeg også tænkt om man kunne lave det på en bagved liggende hylde, eller en ekstra side hylde. Men for mig er den direkte kørsel lidt vigtigere.

Min hylde/plade vipper ind over den reol som den sidder på, derved lægger den henhover en eventuel hylde, som derved vil blive knust. Det kunne løses ved at hængsle den anderledes, men så vil den ikke forsvinde ind i reolen som den gør.

Hilsen

Claus

Hvordan vil det være bedst og montere skinnerne? Tænker på om jeg skal bruge skruehullerne eller skal de limes fast, som nok ikke er så smart.

Der skal jo også gerne være et støjdæmpende underlag under skinnerne. Hvad skal jeg bruge der, kork?

Mht. skrue skinnerne fast, så går støjdæmpningen vel lidt af fløjten, da lyden jo vil forplante sig gennem skruen. Har dog lidt gummi stykker der passer til at montere under skinnerne og gennem skruehullet, men der er ikke nok til en hel bane af den kaliber. Kan de stadig fåes?

Nu sker der endelig noget. Eller det vil snart ske. Men noget helt andet. Har besluttet og skrotte det gamle M-grej og erstatte med nyt C spor. Køre 100% digital.

Pladen kan stadig kun have samme bredde, dog vil jeg kunne ligge lidt til i bredden, +20-30cm.

Men det flotte layout som LitraP har lavet for mig, vil så ikke være helt brugbar.

Desuden tror jeg den skal være lidt mere simpel i starten med mulighed for at bygge til.

Så hvis der er en der har lyst til at komme med bud på et layout, vil være lækkert. LitraP's forslag er helt klart et godt bud, men er jo i det gamle sporsystem.

Hej igen,

Anlægget er af begrænset størrelse, så jeg vil anbefale, at du lægger alle sporene på en gang, senest når du går i gang med at bygge landskab, skal de jo være der allesammen alligevel.

Den værste begrænsning på dit anlæg er nok længden på kun 190cm, den sætter den maksimale perronlængde ned (længste tog).

Hvor højt har du i øvrigt til loftet? Hvis du har 220cm til loftet og vil have anlægget til at flugte med en reol, der er 40cm dyb samtidig med at arbejdshøjden skal være 80cm, så kan dybden/bredden på anlægget blive maksimal 180cm (220-80+40).

Firkantede eller næsten firkantede anlæg er også svære at få til at se ud som en "modelbane".

Hvis jeg var dig ville jeg forsøge om det ikke er muligt at undgå R1 (radius 36cm) på anlægget. Der er meget nyere materiel, der ikke kan køre på dem eller kører dårligt på samme og optisk set bliver det også pænere at kigge på.

Se også dette klapanlæg for mere inspiration.

Venlig hilsen

Lars

Hej

Jeg har prøvet, som nybegynder i Wintrack, at lave et layout til vores kommende mini bane. Som det kan ses rammer skinnerne ikke hinanden, hvorfor kan jeg ikke helt regne, igen nybegynder i programmet :roll: . Der mangler så lidt mere spor, da jeg gerne vil have 2 ringe, så der kan køres to tog uden de kommer i konflikt

Kom meget gerne med lidt kommentare, ris som ros og gode ideer.

http://img514.imageshack.us/img514/8451/kba02.jpg

Citat:

Der mangler så lidt mere spor, da jeg gerne vil have 2 ringe, så der kan køres to tog uden de kommer i konflikt Kom meget gerne med lidt kommentare, ris som ros og gode ideer.http://img514.imageshack.us/img514/8451/kba02.jpg

Anlægget du har tegnet er en sammenfoldet dogbone og egentlig en rundbane uden krydningsmulighed. Der er på den givne plads ikke muligt, at give dette anlæg to niveauer, en dobbelsporet strækning og et overhalingsspor.

Der var en grund til, at jeg gav dig det gode råd, at benytte pladsen på reolen bag klappen i mit oprindelige forslag . Udover fordelen ved at (en del af) banens rullende materiel ikke skal tages af og pakkes i kasser, hver gang anlægget skal klappes op.

Venlig hilsen

Lars

"Litra P" skrev:

"KBAndersen" skrev:

HejJeg har prøvet, som nybegynder i Wintrack, at lave et layout til vores kommende mini bane. Som det kan ses rammer skinnerne ikke hinanden, hvorfor kan jeg ikke helt regne, igen nybegynder i programmet :roll:.

Når der lægges spor på skrå passer skinnerne ikke altid sammen. Løsningen er at bruge 24229 eller 24236 eller nogle af de mindre udligningsstykker, der i øvrigt ikke er for mange af i programmet. Mange gange kan man blivet tvunget til at ændre sporføringen adskillige skinner på begge sider af et "problemsted" før man har noget der passer og samtidigt ikke ser for dumt ud.

Citat:

Der mangler så lidt mere spor, da jeg gerne vil have 2 ringe, så der kan køres to tog uden de kommer i konflikt Kom meget gerne med lidt kommentare, ris som ros og gode ideer.http://img514.imageshack.us/img514/8451/kba02.jpg

Anlægget du har tegnet er en sammenfoldet dogbone og egentlig en rundbane uden krydningsmulighed. Der er på den givne plads ikke muligt, at give dette anlæg to niveauer, en dobbelsporet strækning og et overhalingsspor.Der var en grund til, at jeg gav dig det gode råd, at benytte pladsen på reolen bag klappen i mit oprindelige forslag . Udover fordelen ved at (en del af) banens rullende materiel ikke skal tages af og pakkes i kasser, hver gang anlægget skal klappes op.Venlig hilsenLars

Ok, så der skal bare fifles lidt mere for at få det til og passe sammen. Havde nok på fornemmelsen det ville gå hen og blive et problem med et niveau mere...

Nu er jeg som sagt total novice i Wintrack, men håber med lidt øvelse det bliver bedre og jeg kan få lagt det ud så det bliver vist i 3D. Men dertil er jeg ikke noget endnu, da jeg ikke lige kunne gennemskue hvorledes der gøres...

Vi tager nok og bruger hylden i anlægget også.... Skal bare lige finde ud af hvordan jeg kan koble skinnerne mellem de to plader så også pladen kan vippes op.

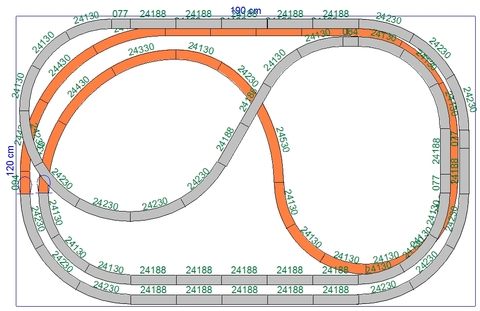

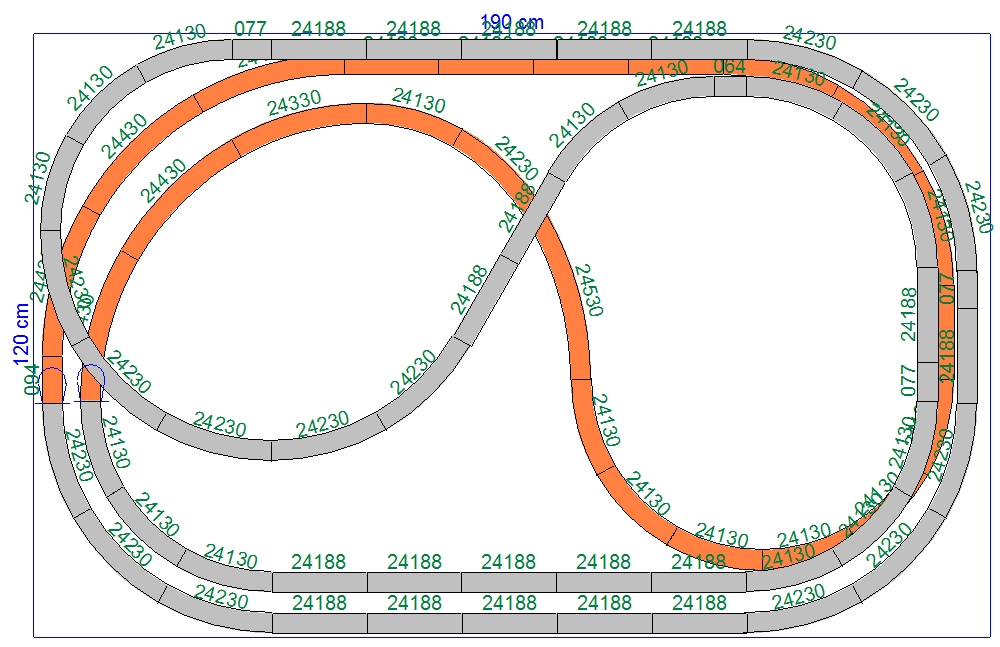

Nu har jeg fundet ud af lidt mere i Wintrack

Det med at lave stigninger driller lidt endnu.
