Nu er der endelig ved at ske noget med min hyldebane.
Forhistorie
Dem som har læst mine indlæg, ved at jeg har planlagt et lille hyldeanlæg i vores kontor. Den har nu så været planlagt i flere omgange, og var også i gang med at bygge den, men stoppede pga. flere ting.
Jeg har ikke super meget plads, kun 32 cm i dybden og så 278 cm i længden. Jeg havde troet jeg kunne få det op til ca. 50 i dybden, men det kommer til at fylde for meget ud i kontoret der ikke er særligt bredt.
Havde på den første bane jeg byggede brugt Minitrix skinner. Men dem har jeg nu solgt, jeg kunne slet ikke have den klik klak lyd fra sporskifterne. I stedet er der indkøbt Peco code 55.
Planlægning
Jeg har som skrevet ovenstående, håbet jeg kunne få plads til ca. 50 cm i dybden og derved få mulighed for en rundbane, i stedet for en pendulstrækning. Jeg fik planlagt banen, tidligere posted herinde. Men da jeg fik lavet en ”prøveramme” for at tjekke hvor meget den ville fylde, kunne jeg godt se at det ikke var muligt. Den ville fylde for meget ud i det lille kontor vi har.
Tilbage til tegnebrættet. Et rangeranlæg, var også med i overvejelserne, men jeg har ikke rigtigt kunne finde en ordentlig måde at afkoble på, uden at skulle bruge ”guds hånd”. Det blev så opgivet også.
Så var der kun pendulstrækningen tilbage, men det skulle laves på en anden måde end det første forsøg jeg lavede. Jeg lavede en liste over de krav jeg havde:
[list]Jeg ville kun have en station, da jeg ikke ville have 2 stationer på så kort en bane. Det skal være analogt, da alt det udstyr jeg har er analogt, og vil ikke skifte til digitalt, før jeg har mulighed for et større anlæg. Der skal være interaktion; dvs. at det ikke bare skal fungere af sig selv. Der er små børn i familien, som vil elske at få togene til at køre ved at trykke på en knapDer skal være god mulighed for at lave noget landskab. Ikke alt for meget sporSkal kunne laves på moduler, så det er til at flytte med[/list:u]
Sporplan
Jeg gik og tænkte og tegnede, og prøvede at lege med de forskellige sporskifte jeg nu havde fået købt, kom jeg frem til nedenstående sporplan.
Endestationen til højre har 3 spor, de 2 øverste beregnet til persontog, og det nederste beregnet til godstog.
I den anden ende, samles Linie 1 og Linie 2 i et stykke.
Hvordan fungere det så
Selve betjeningen foregår på den måde, at man til at starte med vælger om man vil køre på den øverste linie, eller den nederste linie. Vælger man den øverste linie, vil man kun få afgang fra spor 1 og 2, og vælger man den nederste, vil man kun få afgang fra spor 2 og 3. Ved at vælge Linie skifter der midterste sporskifte til den pågældende side.
Når der er valgt Linie, vil man skulle bestemme fra hvilket spor toget skal køre. Når det er valgt, skifter det sidste sporskifte, og toget vil køre. Når det rammer endestykket, vil det køre tilbage igen, bare af den anden linie.
Toget ankommer til indgangen til stationen, og her skal man så igen vælge hvilket spor toget skal ankomme på. Det er igen via et signal, og det pågældende valg, sætter sporskifterne i gang.
Selve funktionen med at kører frem og tilbage på endestykket i venstre side, sker via en reedkontakt. Det at vende strømmen, sker igennem et bistabilt relæ.
Jeg vil løbende opdatere tråden når der sker nyt. Jeg skal til og igang med at få installeret servoer til sporskifterene på stationen.
Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning
Bibihest
Indlæg: 1.300
Glæder mig til at se mere fra din bane du laver der
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen
a62213
Indlæg: 382

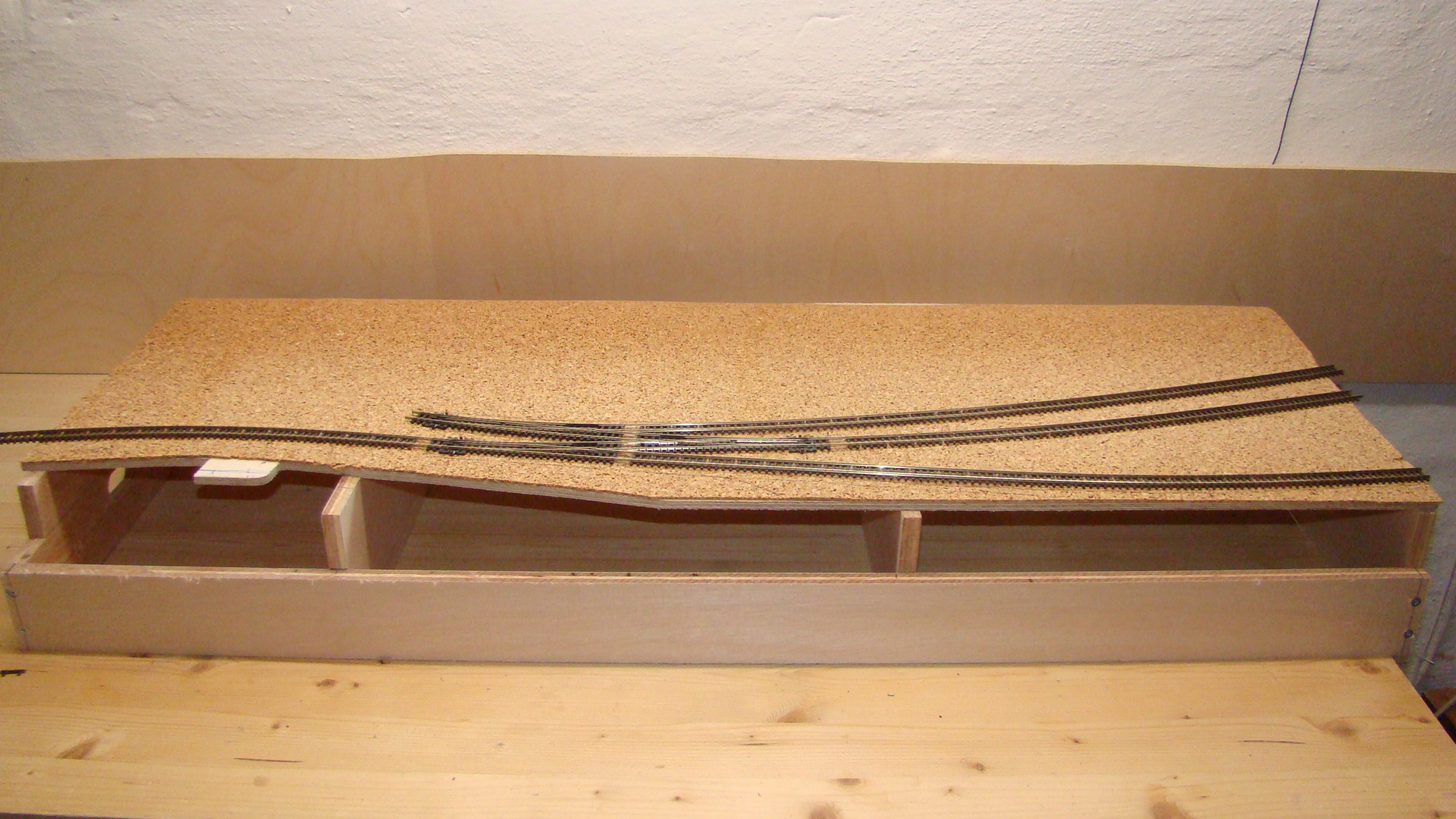

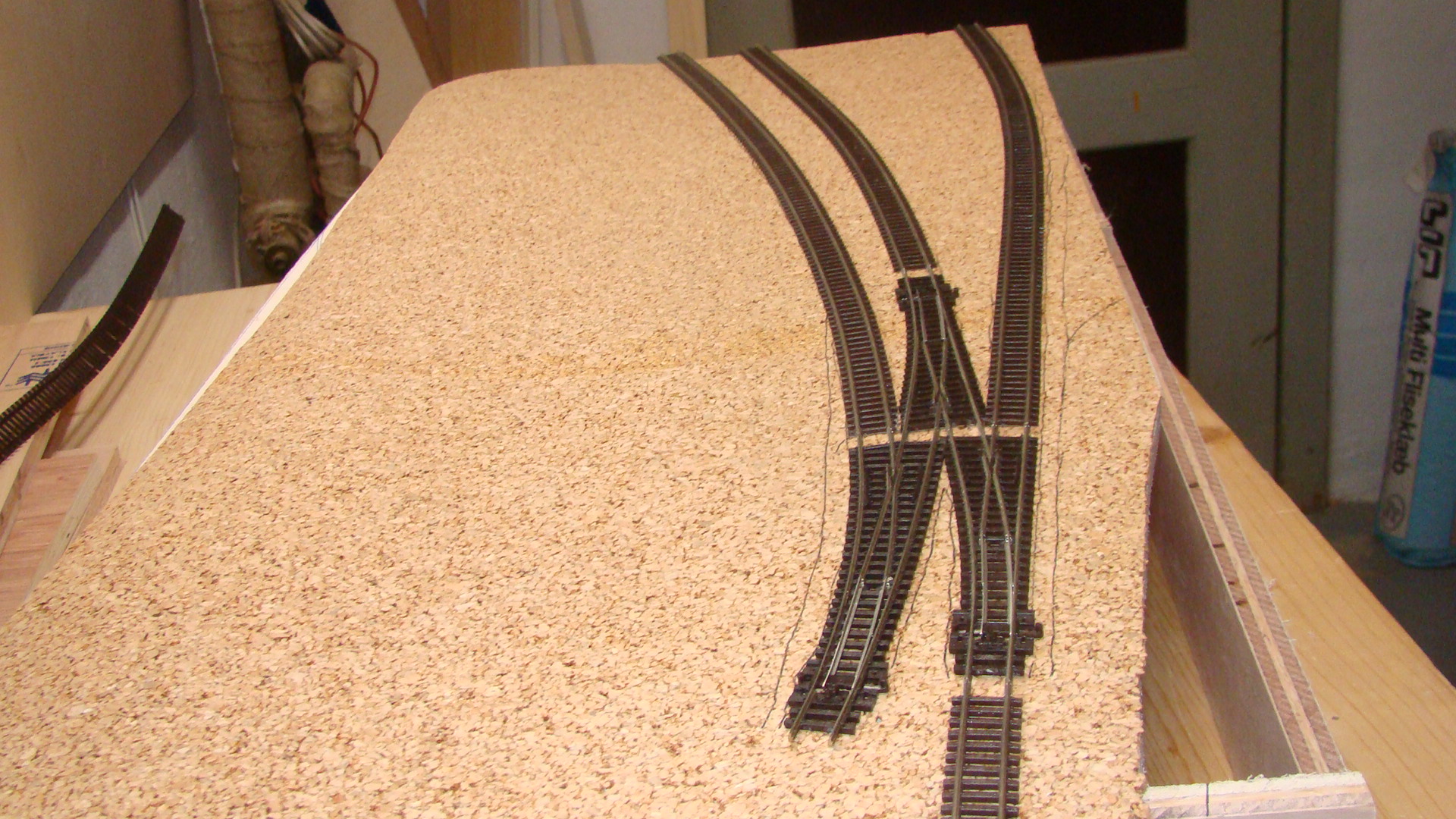

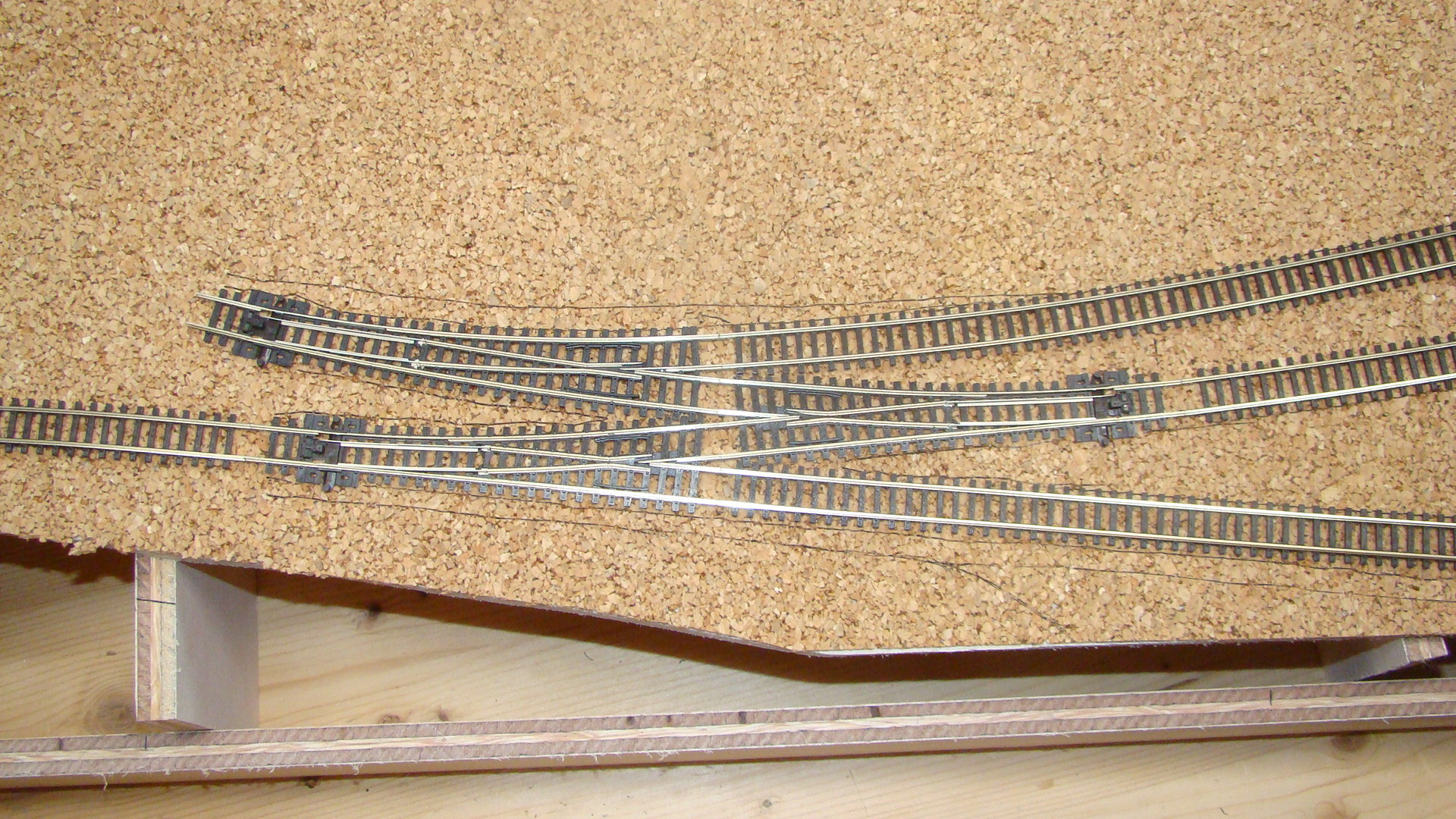

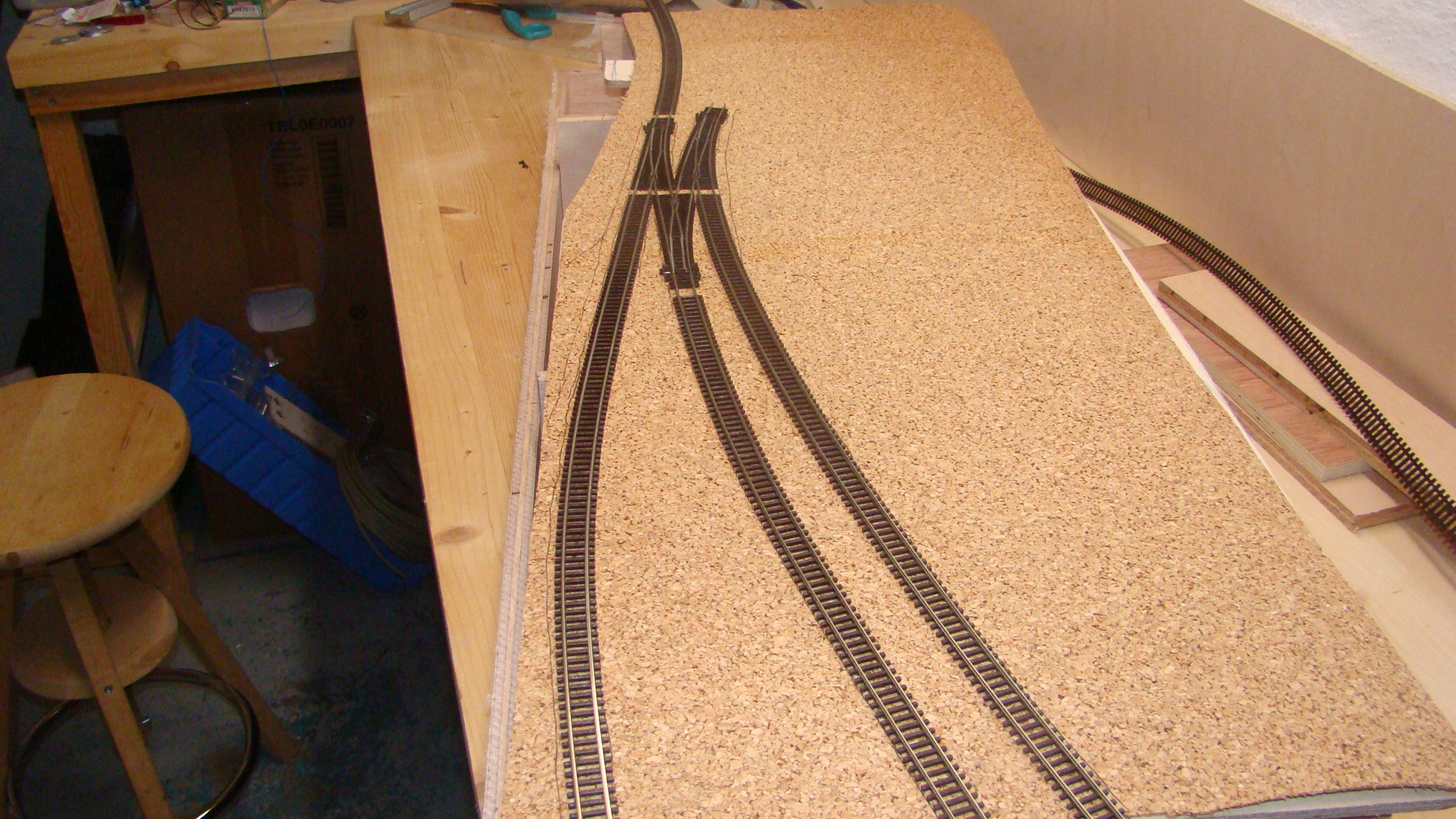

Lidt flere billeder.
Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning
KnudBe
Indlæg: 764
Det ser godt ud. Det er noget i samme retning mine tanker går; med moduler og lange slanke strækninger.
Jeg har bare valgt digitalt...
Og så er jeg ikke kommet helt så langt endnu. Jeg er stadig i spekulationsmode
Mvh
Knud
Modelbane: Spor N - Roco/Fleischmann digital (Z21) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk
a62213
Indlæg: 382
Tak Knud,
Og spekulationsmode er også et godt sted at være! Jeg har i hvert fald synes det har været hyggeligt at gå og tumle med hvordan sporplanen skulle være.
Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning
a62213
Indlæg: 382
Så er der lidt nye billeder.

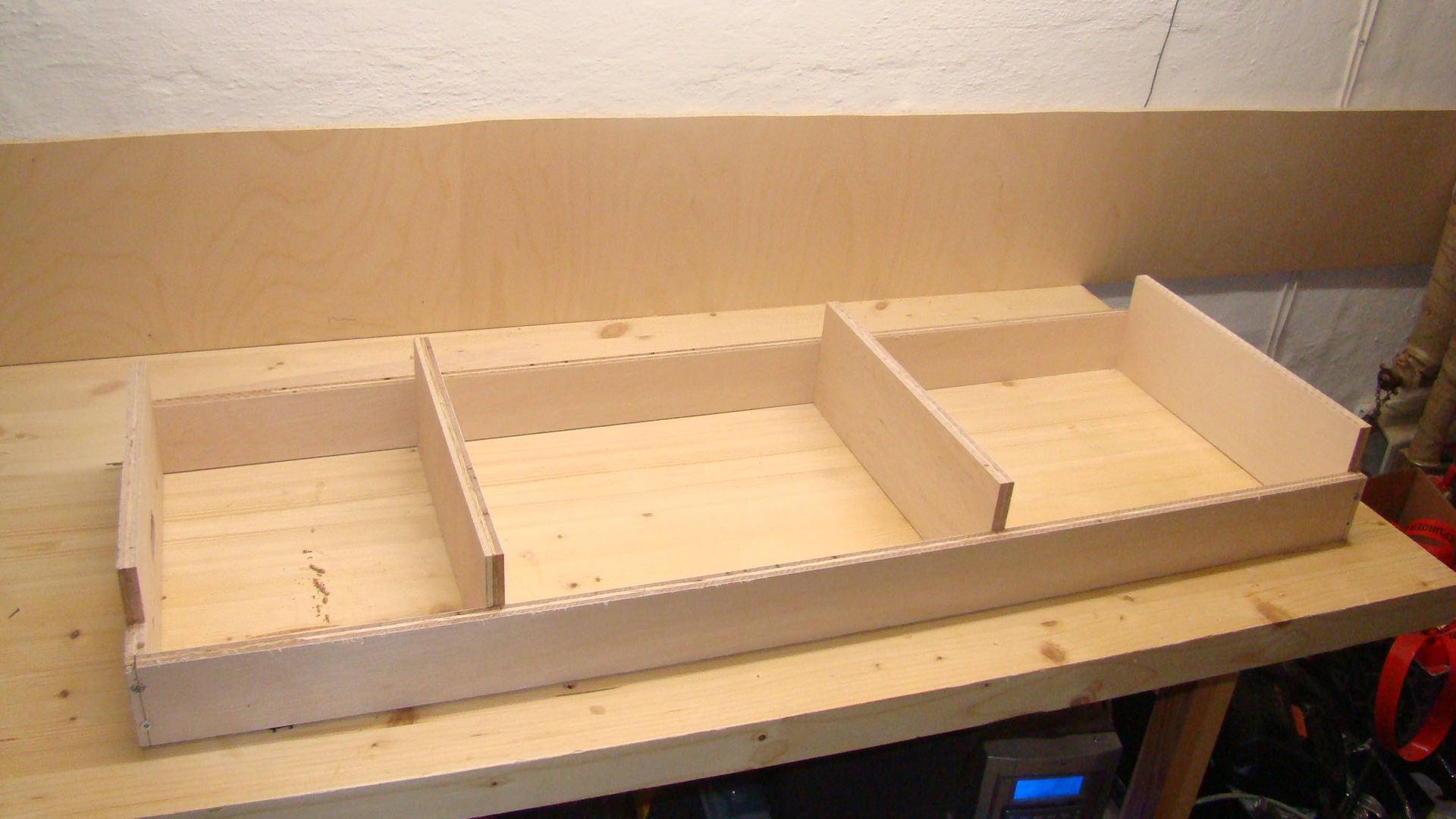

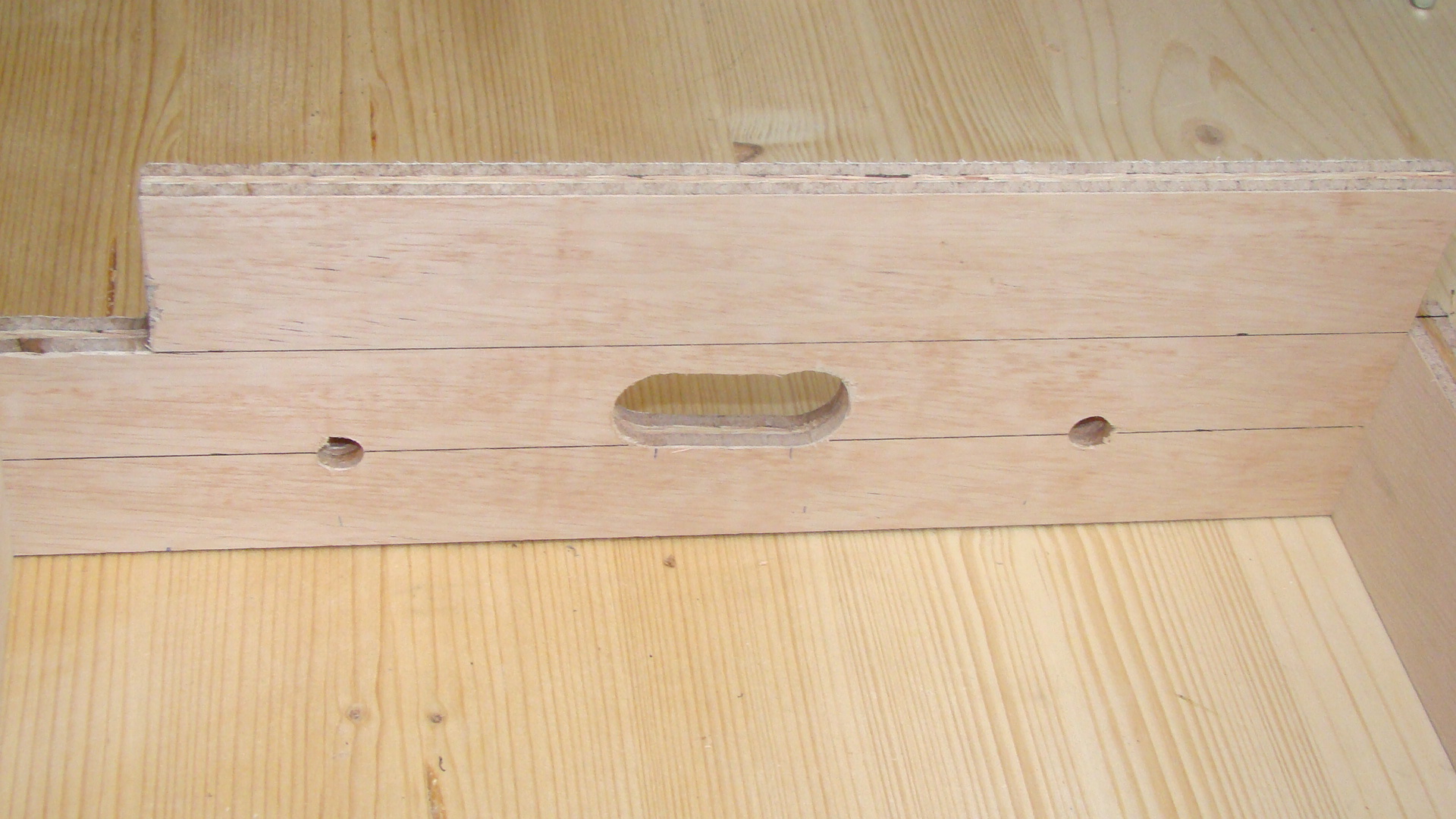

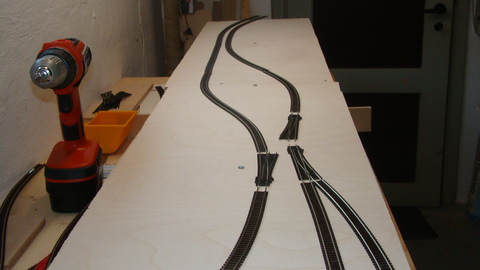

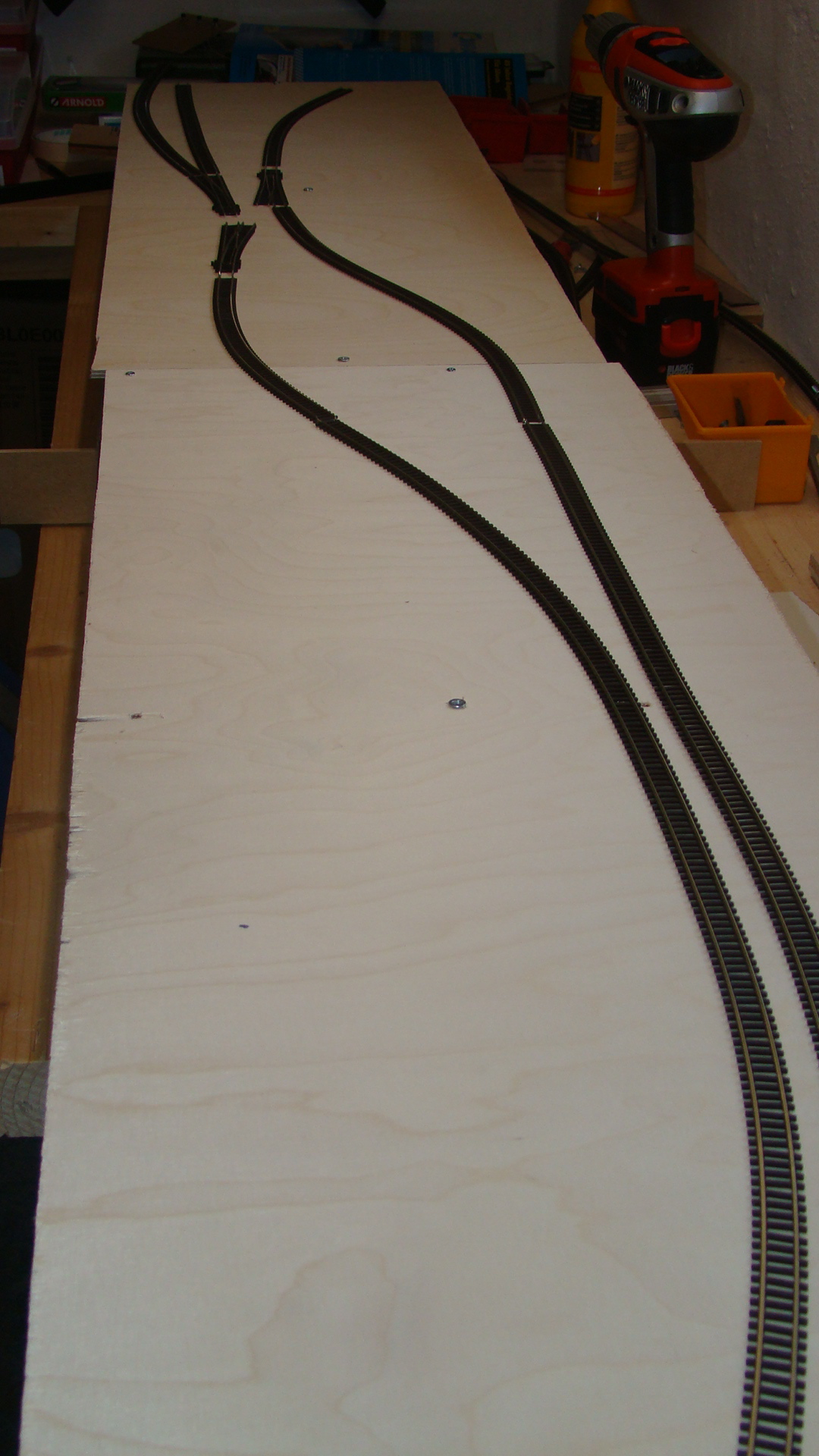

Jeg har fået lavet de 3 modulkasser færdige. Selve pladen hvor sporet skal ligge er bare "læst" skruet fast. Synes det er lettere at arbejde med sporlayoutet på selve modulerne. Når jeg har fået besluttet mig helt, bliver der tegnet op og savet væk af det træ der ikke skal være der.
Har været i tænkeboks med hensyn til stationsmodulet, om der skal være 3 eller 4 spor. Har ikke helt besluttet mig. Men valgte at få lidt flere skiftespor, så når de er ankommet skal jeg have besluttet mig så jeg kan komme videre.
Overvejer også en enkeltstående strækning som skal ligge langs bagkanten, men det må tiden lige vise...
