Hej alle..

Jeg er på jagt efter et lille system..

Jeg mangler noget der kan lave en puls fra en kontakt.

Hvis man nu har et tog til at holde på en kontakt så den er sluttede heletiden, så er det jo ikke godt for en sporskift.

Så jeg mangler et lille "simpel" dieagram der laver en fast kontakt spænding om til en kort inpuls..

Man skulle vist kunne bruge en kondensater i serie men kontakten. men den skal jo aflades igen, når kontakten skifter stilling..

Nogen der når nogle ideer...

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

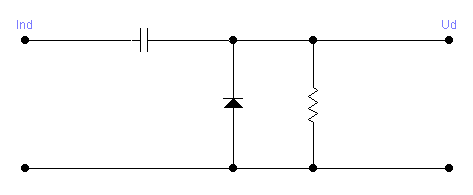

Den simple løsning:

Impuls

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Takker..

Ikke for at være vansklig..

Men her du nogle værdier ???

C =

D = 1N4001

R =

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.752

PB

"Fizban" skrev:
Takker..Ikke for at være vansklig..Men her du nogle værdier ???C =D = 1N4001R =

Du skal bruge formlen T (tau) = R x C. T er opladning/afladningstiden i sekunder. Typisk er det rigeligt med en puls på ½ sekund, så vælger du en kondensator - evt. en værdi, du har liggende i skuffen. Nu har du så kun R tilbage at beregne.

Eks.

T = ½sek.

C = 100uF

R = T/C = 0.5 / 0.0001 = 5000 ohm. Så hvis du vælger en 4700 ohm = 4.7k ohm, er det ikke helt ved siden af.

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.310

PB

Hej!

Hvordan får du afladet den kondensator - hvad skal der ind? Der skal vel være en trækspole på et sporskifte i den anden ende.

Det halve sekund skal vel være kondensatoren og trækspolen du regner på. En tidskonstant giver kun 63% op eller afladning. Fuld op eller afladning er tilnærmelsesvis efter 5 tidskonstanter.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.752

PB

"Gert Frikke" skrev:
Hej!Hvordan får du afladet den kondensator - hvad skal der ind? Der skal vel være en trækspole på et sporskifte i den anden ende.Det halve sekund skal vel være kondensatoren og trækspolen du regner på. En tidskonstant giver kun 63% op eller afladning. Fuld op eller afladning er tilnærmelsesvis efter 5 tidskonstanter.Selvfølgelig - Normalt ville jeg også sætte en transistor (BC547) efter dette kredsløb, men det passer meget godt sammen - og så er der også lige kondensatorens +/- 20% tolerance, der kan ændre det, men den bedste metode her er, at beregne det vha. T = R x C, og så lige lave et par prøveopstilinger bagefter - bare sådan for lige at se det enkelte kredsløb efter.Gert

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.310

PB

Hej!

Der er da noget i det det citerer mig for - hele sidste afsnit - som har jeg bestemt ikke skrevet.

Det er vist dit eget svar i stedet.

men jeg kan stadig ikke se afladevejen. Den kan være gennem det du hægter på input, men det er da ikke lige gennemskuleligt.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

OK Cool

Prøv at beskrive/tegne ledningsføringen, komponenter, ting og sager omkring knappen.

Prøv også at beskrive, hvad der skal være på den anden side. Du nævner et sporskifte. Skal det trækkes direkte, eller er der noget imellem?

Eller er det så simpelt, at du kun har en knap og et sporskifte, og at knappen er af den type, som kan stå tændt hele tiden, indtil man selv slukker for den?

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

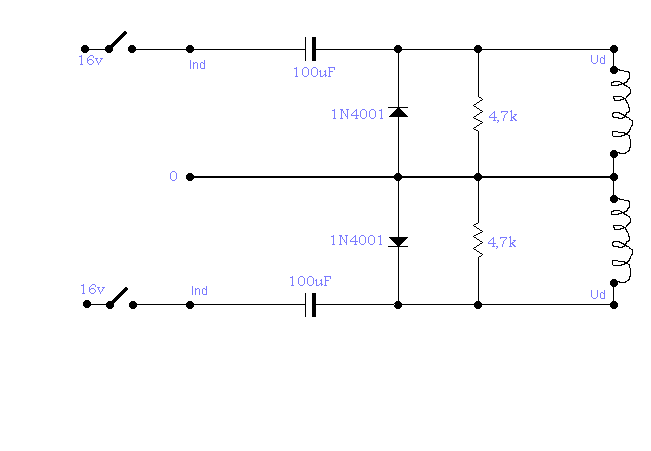

Det jeg skal bruge den til er noget i stil med dette.

Kontakten er en kontakt i skinnerne "eller ligenende" hvor toget kan holde på kondstandt. og det er sporskifted jo ikke glad for.

Så det var sådan noget som dette jeg skulle bruge ..

Men jeg kan godt følge Gert ..

Hvordan bliver kondensatoren afladt igen.. jeg kan heller ikke lige se det.

impuls

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.310

PB

Hej!

Flyt de 4k7 over på indgangen - så bliver den afladevejen - spolen er opladevejen.

Opstillingen skal forsynes med DC - hvilken polaritet vil du have på indgangen? Det er bestemmende for, hvilken vej kondensatorerne og dioderne skal vende . Jeg vil tro at de 100 µF er vel lidt. 470µF eller 1 mF ville jeg uniddelbart finde mere passende, men det kan man prøve sig frem med - den skal ikke være større end nødvendigt.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

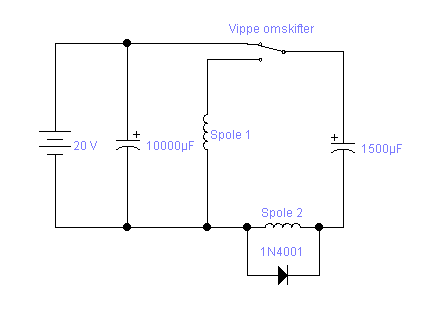

Siden det åbenbart er vippeomskiftere, du vil bruge, kan kredsløbet se således ud:

impuls_192 v2a

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

Men du kan også lave dette fra Jernhesten.dk:

Billede

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Takker for det hele .. jeg tror jeg har det jeg skal bruge .. mange tak..

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top
