K skinner på f. eks. en havn

Hej!

Mit bedste bud: lav noget "brostensplade" ud af en printplade. Du vil dog altid have et problem med synligt metal i overfladen - selv om du maler den færdige plade, så skal der jo stadig være lidt uden maling til at skabe forbindelsen.

Måske kunne du lave noget tilsvarende med en kulfiberplade - de er mig bekendt også rimeligt ledende.

Unægteligt lettere med toskinne!

Gert

Jeg forestillede mig egentligt at jeg ville bruge noget tyndt gråt pap eller brostenspapir som Merete benytter: http://www.modelbane-piger.dk/husbyggeren/CDrom/papir/fortov/fortovpapir.htm og lade midterlederpunkterne trykke op igennem.

Martin

Hvis Du har en drejeskive så kigge skinnestumperne ( 7287 ) - der må være mulighed i den retning

Præcis den løsning med brostenspapir har jeg anvendt på havnesporet på min bane. Papiret er blot trykket ned over punktkontakterne på c-skinnerne og derefter er der forsigtigt skåret ud til hjulflangerne. Det hele er fæstnet med lidt tyk lim. På blot en meters afstand kan man næsten ikke se punktkontakterne. På allersidste foto i artiklen om bygning af havnekranen på min hjemmeside, kan resultatet anes.

Hej,

Jeg har også haft problemer med havnespor (som ikke er færdigt endnu). Jeg endte med at fjerne punktkontakterne, da det ikke var nødvendigt at køre helt ud med maskinen.

Det undrer mig at Märklin eller andre ikke producerer strømførende plader med forskellige mønstre. Man kunne forestille sig flere forskellige, alle lavet jern som er fosfateret, cromatiseret eller hvad det nu hedder, i den rigtige farve. Muligvis kan man pålægge et tyndt lag indfarvet kobber:

A) Jernbaneoverskæringer med plade der ligner asfalt med skinne der holder asfalten.

B) Jernbaneoverskæringer med plade der ligner brosten (også til havnen) også med skinne.

C) Jernbaneoverskæringer med plade der ligner grus, igen med skinne.

D) Overgange der ligner mørke planker, bredde til skovvej.

E) Overgange der ligner mørke planker, bredde til fodgænger, til skovsti eller banegård.

F) Overgange imellem perroner der ligner mørke planker, bredde for passage af biler.

G) Som F), men den kan afkoble vogne!

Man skal kunne forlænge i al fald A og B.

Venligst

PED

Hej

efter at have skrevet ovenstående, ser jeg under FORHANDLERE og MODELBYG en smuk overskæring, lige som vi kunne bruge den;- bare strømførende

http://www.model-byg.dk

Hr. PED / Du er inde på noget af det jeg går roder efter

Hvordan mon vi kan finde noget farvet, ledende materiale

Jeg kan huske en inde fra klubben, der sagde, at han kendte noget fra Tyskland, så jeg spørger ham næste gang han kommer, og så skal jeg komme tilbage, hvis det giver bid.

Den gamle Märklin-mester Bernd Schmidt plejede at daekke puko'erne helt til med pap, og saa hamre nogle rund-hovede messingsoem igennem, mellem svellerne, igennem en -mellem plade og skinne- liggende strip metal-folie. Det er nok med 1 soem for hver 2 punktkontakter.

Omkring Bernd Schmid og søm, så er det illustreret i Märklin Magazin Profi-Tips på side 102.... En rigtig god bog som kan anbefales.

Hvordan mon man kommer tæt på den side - kan Du kunsten at scanne ind og vise os novicer det !!!

Hej Steff,

Her er der en række eksempler på hvordan strømtilførslen i "midten" kan løses (inklusive søm-metoden):

http://stummi.foren-city.de/topic,26817,150,-vegetationszonen-neue-pics-...

http://stummi.foren-city.de/topic,43951,4aa920d2bc72a4804f00713419245503...

http://stummi.foren-city.de/topic,43951,4aa920d2bc72a4804f00713419245503...

Hilsen

Lars

Hej!

Man kan da lave en printplade med et dørkplademønster, bræddemønster eller brostensmønster. Kobberet vil da kunne forbindes til midterlederen og alt det, der ikke er kobber , kan males i en passende farve.

Uanset hvad man gør, vil der jo være en lille flade med bart metal til at danne kontakten til slæbeskoen.

Sådan ville jeg gøre - hvis jeg kørte 3 skinne.

Gert

[u]Billeder fra Stummis[/u] / Det var en god ide / Det er fantastisk hvad der bliver lavet, men også at man bruger så lang tid på at få det på nettet .....

[u]Printplader[/u] / Hvordan forestiller Du Dig, at brostenmønstret skal laves / findes det i "massiv" overflade, for printplader er for mig en masse små huller med lidt ledende materiale

( har forsøgt at fremhæve Stummis & printplade, så det bliver spændende, hvordan det dukker frem )

Hej!

Printplade fås normalt som en glasfiberplade belagt med kobber over det hele. VHA fototeknik og en lysfølsom lak kan man så overføre et mønster til pladen. Efter fremkaldelse er der f. eks kun lak tilbage der hvor der ingen belysning har været. Bagefter ætses det bare kobber væk.

På den måde kan man lave dørkplader, brosten med forhøjde fuger i kobber, brædder og meget andet. Eller vognsider med brædder.

Gert

dengang vi havde k-skinner i klubben og skulle lave overkørsel eller læssespor fyldte vi sporet op og sømmede messingsøm ned i det og loddede en ledning på underanlægget og satte denne til midterlederen og det fugerede fint

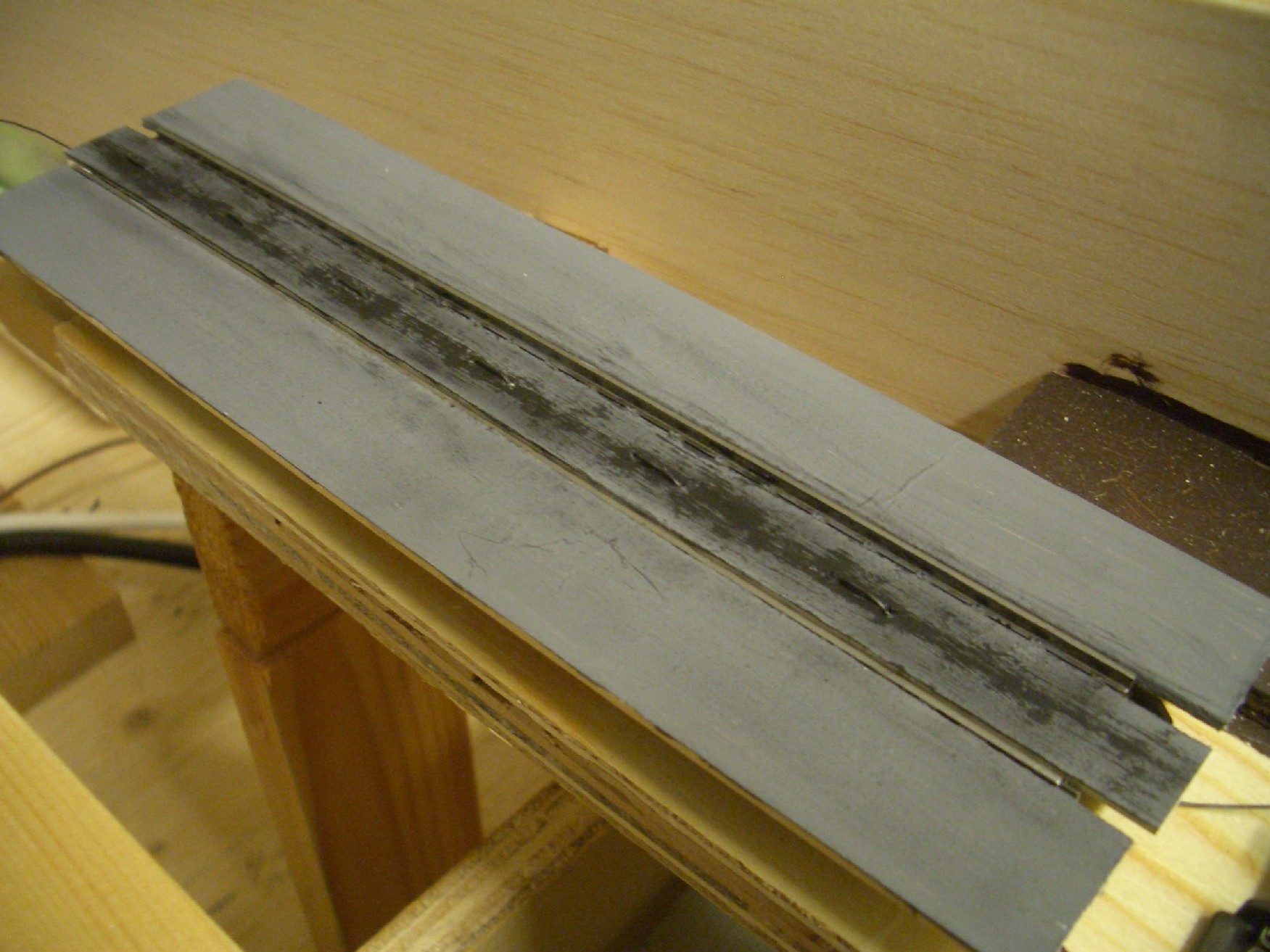

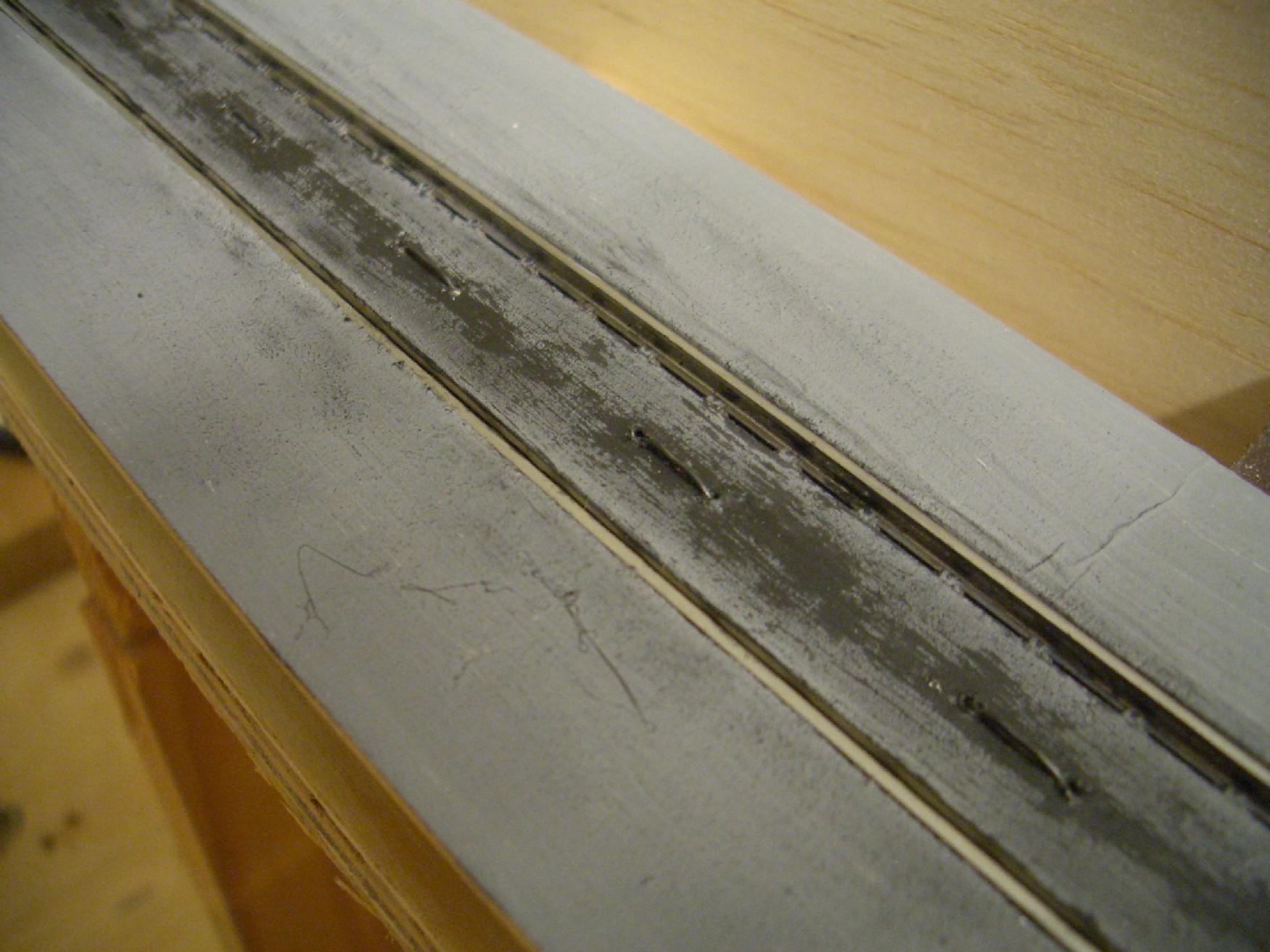

Jeg har lavet et lille forsøg med noget sort ståltråd på en C-skinne. Jeg bruger samme type trå over min kulgrav, hvor det fungerer fint. 1mm pap mellem skinnerne og 1,5 mm pap ved siderne.

Hej Morten

Må vi se et billede af din kulgrav - jeg er meget nysgerrig på hvordan du har fikset dette med tråden hen over graven.

Martin

"martindahl" skrev:

Hej Morten Må vi se et billede af din kulgrav - jeg er meget nysgerrig på hvordan du har fikset dette med tråden hen over graven.Martin

Du kan se den her til højre for Sølvpilen

http://www.sporskiftet.dk/node/1642

Og her før den blev patineret og monteret

http://www.sporskiftet.dk/node/1642t=90

Cool

Hvad har du brugt som tråd over graven? Jeg formoder det skal være lidt stift og stabil.

Martin

"martindahl" skrev:

Cool 8)Hvad har du brugt som tråd over graven? Jeg formoder det skal være lidt stift og stabil.Martin

Ståltråd fra Silvan såmænd. Det findes i en sort udgave, og det er ikke maling der gør den sort. Den ligner farven på de gamle M-skinner.

Tak for meldingen.

Det må være den tråd man bruger til at holde isolering på plads med du bruger ...

Martin

"martindahl" skrev:

Tak for meldingen. Det må være den tråd man bruger til at holde isolering på plads med du bruger ...Martin

jeps. Omkring spirorør. det var det jeg oprindeligt købte det til
