Intelibox - transformator

Hej!

Hvis du trækker 70Amp igennem en intellibox, så er den vist total nedsmeltet.

En trafo på max 18V og 70 VA passer til en intellibox. Den har inbygget strømbegrænser, så en transformator med større effekt får den ikke til at yde mere.

Gert

Jeg ville på ingen måde belaste en intelliboks med en transformator. Intelliboksen er beregnet til at drive et togsystem og ikke til at trække transformatorer.

Klaus

Tak Gert Det var lige hvad jeg skulle bruge af info. ang den Intellibox !! Ved du hvor stor en en trafo en Roco drejeskive behøver for at køre ordentlig ??

Hej igen.

ROCO siger 14V AC uden effektangivelse i deres katalog.

Jeg ville finde en lille transformator der kan afgive omkring 1A (eller 14VA som det ofte er angivet) til formålet. Det må være rigeligt.

Gert

Man kan vel ikke regne med, at IB'en kan "trække" mere end 3-4-5 lok's alt efter type.

Sådan 3-4-5 lok's vil vel "trække" et sted mellem 1-2A, igen alt efter type - så 70A DET er i overkanten, hvis det er 70 AMPERE du mener !

Jeg har selv en meget stor -17V/15A - trafo, men har delt afgangen op i 5 grene med overbelastningssikring på 3A på hver gren - én af grenene bruges så til IB'en - 1 til skiftespor (de gamle M-Märklin) og resten er til ??? ja, hvad der måtte komme af AC-behov. Hver gren har en RØD/GRØN LED, som viser om der er kortslutning i grenen (RØD) eller ikke (GRØN) - ligeledes kan hver gren afbrydes med en trykkontakt.

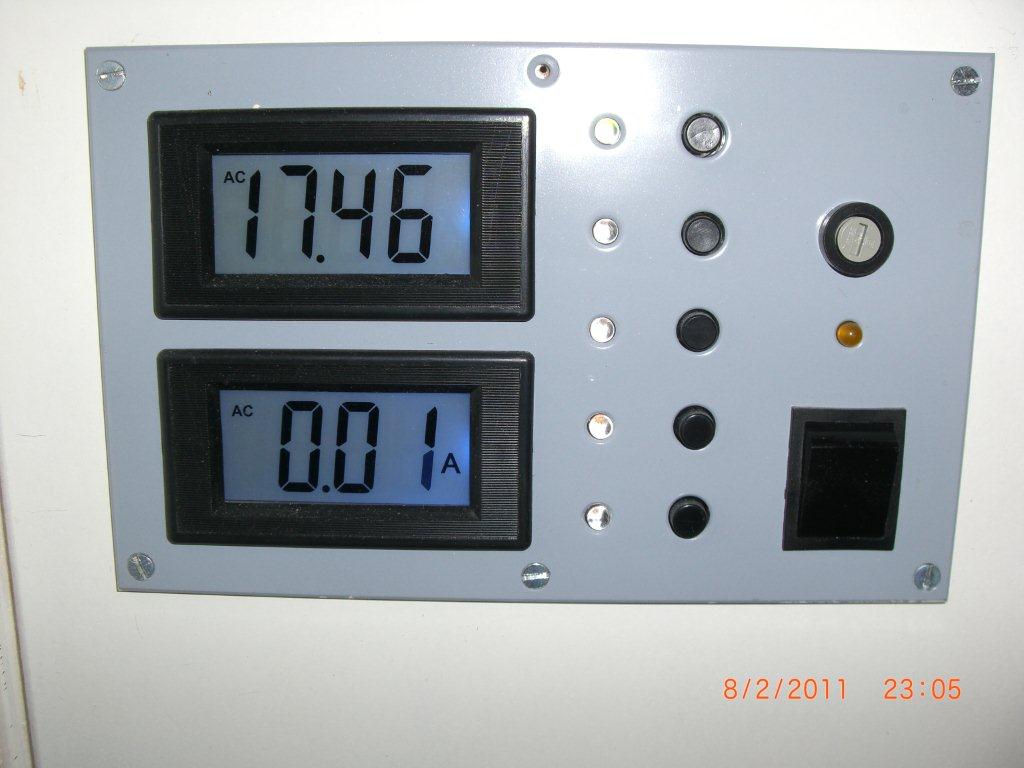

Der er digitale metre til at se spænding og samlet forbrug i alle 5 grene - se billedet (lidt fortegnet - sorry) - det er lidt svært at se lyset fra LED'erne - vel pga. blitzen vil jeg tro.

Det er vel aldrig nogen skade at have en god stor trafo - uden det dog behøver at blive til et "svejseværk".

Hej Moppe

Jeg tror at jeg formuleret mig forkert !! Jeg mener det sådanne ,vilken transformator jeg kan tilade mig at tilslutte min Intllibox ,unden det går galt !! Jeg har set på to mulighder :

150VA =17 V 8,8 A

eller

70VA =12 - 15V 4,66A

Jeg har set dem hos Uhlenbrock !! Da jeg bruger AC skinner vil jeg meget gerne ha så meget power som muligt uden den smelter ned. !!!Og vilken Booster er bedst til den Intllibox ??

Bare transformatoren kan levere strøm nok, går det ikke galt. Det er bedre at den kan levere for meget, end for lidt.Vi starter med at kigge i manualen til Intellibox:Maximum current load3 A to the rails1 A to the I2C Bus0,2 A to LocoNet B output0,5 A to LocoNet T outputDet vil sige at 70VA transformeren lige kan slæbe den.Køber du 150VA transformeren får du ikke mere strøm at gøre med ud til skinnerne.

Tag en Uhlenbrock. Vi har vidst tidligere her i gruppen erfaret at det er bedst at bruge boostere af samme fabrikat som producenten af styreenheden, når det drejer sig om 3-skinen drift - Er det ikke rigtigt Steff?

Klaus
