Hjælp til digitalisering af Märklin MY 1106

Hejsa

Jeg er ved at digitalisere mit gamle Märklin MY 1106 lokomotiv, og har brug for lidt hjælp.

Jeg har købt en Tams LD-W32+K dekoder og forbundet ledningerne på føglende måde:

Rød = Slæbesko

Brun = Stel

Sort = Motor (med det lille filter imellem)

Grøn = Motor spole

Blå = Motor spole

Orange = stel til lys

Gul = lys i den ene ende

Grå = Lys i den anden ende

Lyset vrker fint og skifter når jeg skifter retning, men når jeg skruer op så lokomotivet skal køre så kommer der bare en lille pibelyd fra dekoderen og lokomotivet bevæger sig ikke. Sad Nogen forslag...

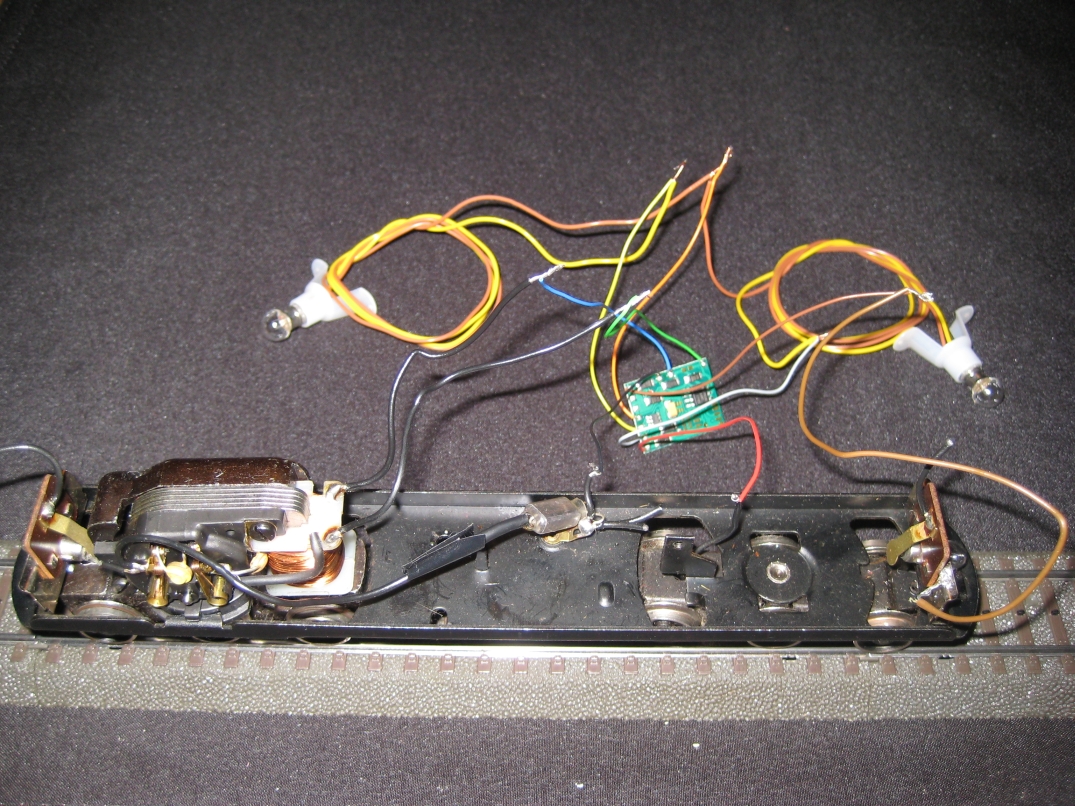

IMG_3856

__________________

/Erik
Rookie, Dansk epoke III med Märklin C-skinner og CS

Like 0 kan lide
Top


SC

Mekaniker

Indlæg: 466

PB  Blog

Hej.

Jeg kender ikke lige ledings farverne på tarms decoder. Men må jeg foreslå at gå ind på digitaltog.dk os se unde ombygninger og så under märklin. Hvis jeg var dig for at få de bedste køre enskaber ud at dit tog og ikke mindst MEST GLÆDE så sæt en 5 polet motor i den.

__________________

Søren

3 Skinne, C skinner. Epoke lidt af det hele.
ECOS 1 og ECOS 2 og Touch Cab

Like 0 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.158

PB  Hjemmeside

"SC" skrev:
Hej.Jeg kender ikke lige ledings farverne på tarms decoder. Men må jeg foreslå at gå ind på digitaltog.dk os se unde ombygninger og så under märklin. Hvis jeg var dig for at få de bedste køre enskaber ud at dit tog og ikke mindst MEST GLÆDE så sæt en 5 polet motor i den.

Umiddelbart er farverne rigtigt loddet til, men

1. Fjern eller skift kondensatoren til en med lavere værdi!

2. Fjern eller skift drosselspolen (den på den sorte ledning) til en med en anden værdi.

Om støjsikring, se:

http://www.digitaltog.dk/Digital/Stojsikring.PDF

Fejlfinding derudover:

1. Kan hjulene på mortorbogien drejes let rundt?

2. er kul og børste skiftet?

Jeg er ikke nødvendigvis enig i, at det kræver en 5-polet motor, at få en gl. Märklin MY til at køre fint, men en udskiftning af magneten til permanent magnet hjælper rigtig meget, og giver adgang til et større dekoderudvalg.

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


ervar

Indlæg: 77

PB

Hejsa og tak for jeres svar.

Her er det så min uvidenhed udstilles :oops: Hvad er kondensatoren?

/Erik

__________________

/Erik
Rookie, Dansk epoke III med Märklin C-skinner og CS

Like 0 kan lide
Top


ervar

Indlæg: 77

PB

Hejsa

Så kører min MY'er igen Laughing out loud Det er en fornøjelse at se lokomotivet trille afsted igen efter mange år i kassen.

Dog skal den nogle ganle lige hjælpe igang. Er det fordi motoren kun er 3 polet?

/Erik

__________________

/Erik
Rookie, Dansk epoke III med Märklin C-skinner og CS

Like 0 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.158

PB  Hjemmeside

"ervar" skrev:
HejsaSå kører min MY'er igen Laughing out loud Det er en fornøjelse at se lokomotivet trille afsted igen efter mange år i kassen.Dog skal den nogle ganle lige hjælpe igang. Er det fordi motoren kun er 3 polet?/Erik

Nej det skyldes sikkert:

1. beskifte spor eller punktkontakter = dårligt strømoptag

2. Beskidte hjul = dårligt strømoptag

3. Slidt slæbesko. Den er helt "død", hvis det ydre "sølvblanke" lag er slidt igennem til kobber/messing = dårligt strømoptag

4. At du ikke har renset kobberfladerne på motorankeret

http://digitaltog.dk/maerklin_digital/Maerklin_motor/Maerklin_motor.htm

5. Slidt børste/kul

6. oversmurt motor/tandhjul, så det hele flyder i olie = ringere strømoptag

Kondensator = de små elektronikdimser, som sidder mellem motorens tilslutninger / loddeflige. En kondensators opgave er at udjævne fejlstrømme. De gamle har en for stor/forkert værdi til digital drift.

http://digitaltog.dk/Digital/Stojsikring.PDF

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com
