Holde kreds søges

Hej hejsa ..

Jeg søger lige 2 kredsløb..

1) Skal trikkes af en kontakt. og holde et relæ. "første tryk, relæ går on, anden tryk relæ går off, osv, osv,

Det hele med en tryk knap, og gerne med en LM555 hvis det kan.. man ander er også velkommen..

2) Skal være et kredsløb lidt ligesom det andet, bare med en reset knap på.

Altså 2 knapper i stedet for 1...

Det hele til 5 eller 12v gerne 12v...

Jeg håber en lige kan flække noget sammen.......

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 641

PB  Hjemmeside

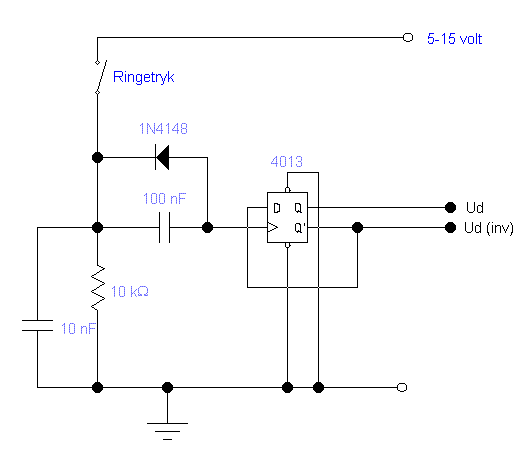

Billede

Det er ganske vist med en CMOS 4013, men så får du hele 4 stk i kun én kreds Wink

De to forbindelser med boller på er Set hhv. Reset. Så det er bare at gå i gang med at lege.

Forsyningen står ganske vist til 5 volt, men det er ingen hindring at på op til 15 volt.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

Lige en elektronik klaphat der spørger...

Hvad skal det bruges til?

Kunne jo være man selv kunne bruge det Smile

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Det skal brues til ::

1) Ex. har du nu en styre pult hvor du ikke har knapper der kn holde sig selv.

Eller du ikke har andet en tryk (ring tryk) knapper. og gerne vil have dem til at holde et relæ. så er dette jo en løsning..

2) har jeg planer om skal bruges smmen med noget skinne kontakter.

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

"Fizban" skrev:
Det skal brues til ::1) Ex. har du nu en styre pult hvor du ikke har knapper der kn holde sig selv. Eller du ikke har andet en tryk (ring tryk) knapper. og gerne vil have dem til at holde et relæ. så er dette jo en løsning..

Vil det sige, at det kan holde et monostabilt relæ? For selv jeg er dum til elektronik så holder et bistabilt relæ da når du har trykket på kontakten?

Og kan det bruges til et bistabilt relæ, hvor du i stedet for 2 knapper, kun vil bruge 1 ?

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 641

PB  Hjemmeside

"a62213" skrev:
Vil det sige, at det kan holde et monostabilt relæ? For selv jeg er dum til elektronik så holder et bistabilt relæ da når du har trykket på kontakten? Og kan det bruges til et bistabilt relæ, hvor du i stedet for 2 knapper, kun vil bruge 1 ?

Ja til begge - dog med det forbehold, at kredsen i sig selv ikke kan trække relæet. Man bliver nødt til at bruge en transistor eller lign. til at trække relæet igennem. CMOS kan kun levere SVJH 10 mA (på buffertyper lidt mere), og da et relæ skal bruge 30-40 mA, vil relæet ikke blive trukket.
