Hjælp!!!!

Jeg har fået lov til at få et rum til en midlertidig bane. Der er plads til en bane på 160x160cm. Men jeg kan ikke finde ud af at lave en ordentlig sporplan. Jeg har en fandens masse R1-kurver og desværre kun buede skiftespor dem vil jeg gerne have brugt så mange som muligt af og jeg vil helst ikke ud at købe ret mange skinner. Jeg kunne godt tænke mig en del sidespor da jeg har rimelig meget materiel. Jeg ville blive glad hvis der var en her på sporskiftet der havde en tegning liggende som kan hjælpe mig ud af mit problem.

p.s det er C-skinner.

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.482

PB  Blog  Hjemmeside

160 x 160 er ikke ret meget, men jeg har lavet denne sporplan med en station, rundbane og en "masse" sidespor. Jeg har dog ikke taget højde for hvor meget B-vogne o.l. rager ind i kurvens inderside.

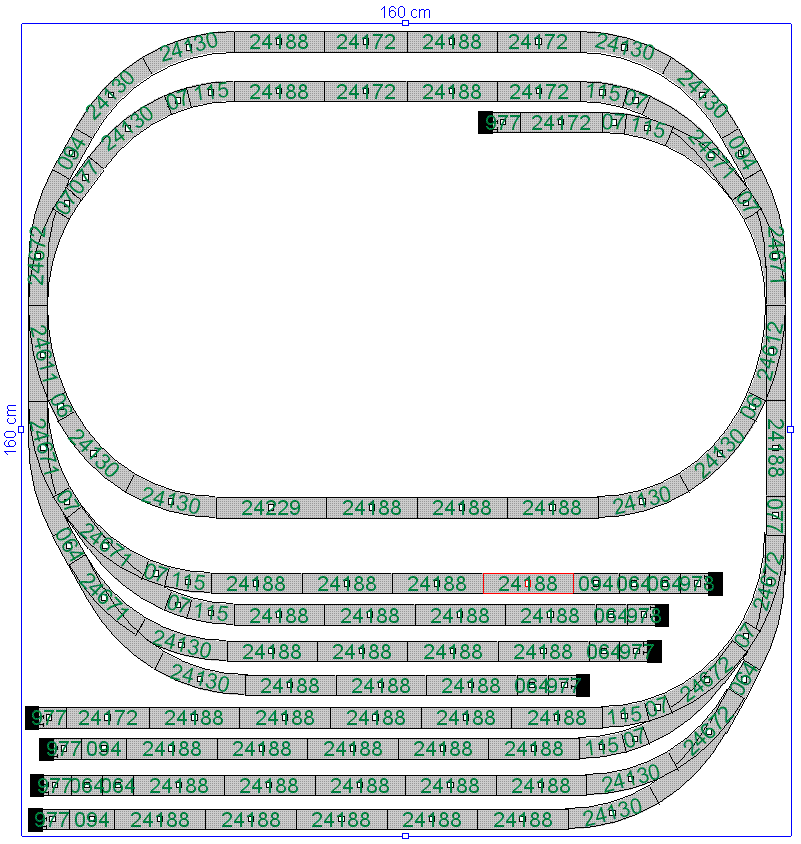

160x160

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


Platfod

Skoleelev og opvasker

Indlæg: 38

PB

Hej Horsecreek

Du har ret i at det ikke er meget plads det syntes jeg også men det er det eneste der er mulighed for indtil engang næste år og det er bedre end at have togene stående i papkasser (det har mit gjort i meget lang tid).

Jeg syntes det er en god plan du har lavet men der er rigtig mange sidespor og jeg skulle ud og købe alle dem. Men jeg har lavet en selv med færre sidespor. Jeg har brugt Horsecreeks sporplan ovenfor som inspiration.

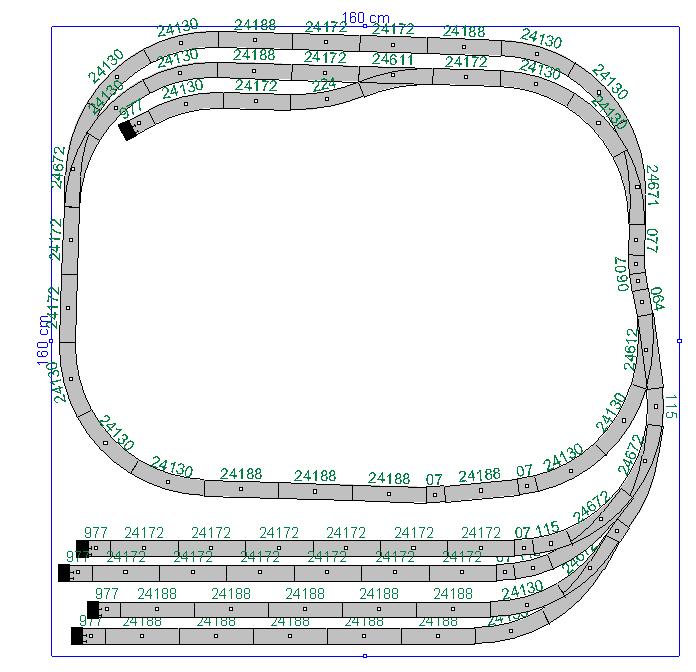

Sporplan1 160x160

Like 0 kan lide
Top


Cyrus44

Indlæg: 30

PB

Hva med i 2 etager?

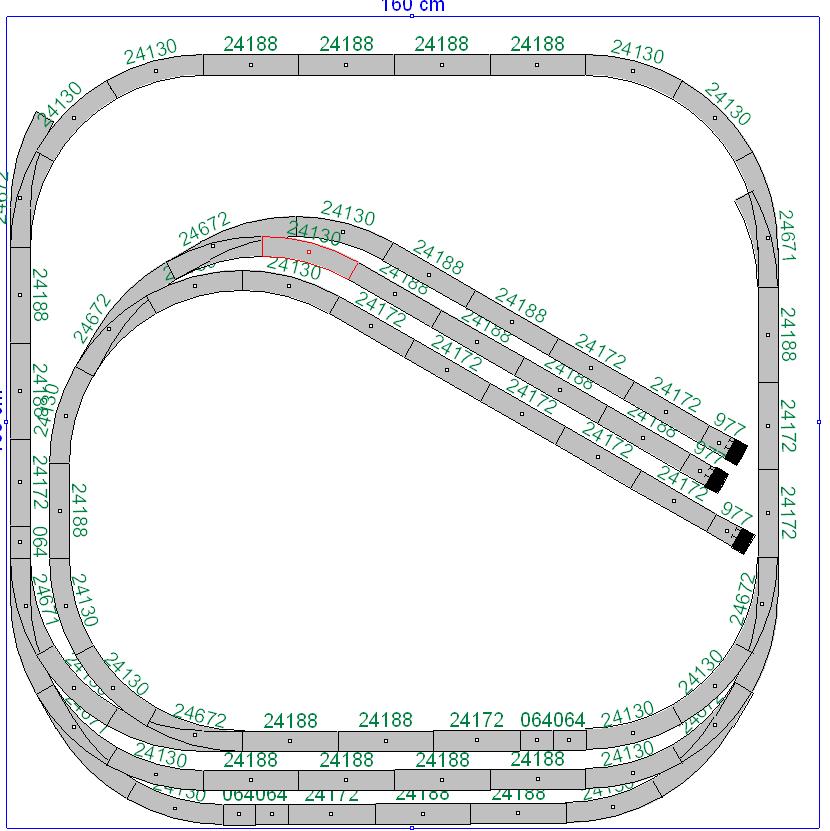

lag2

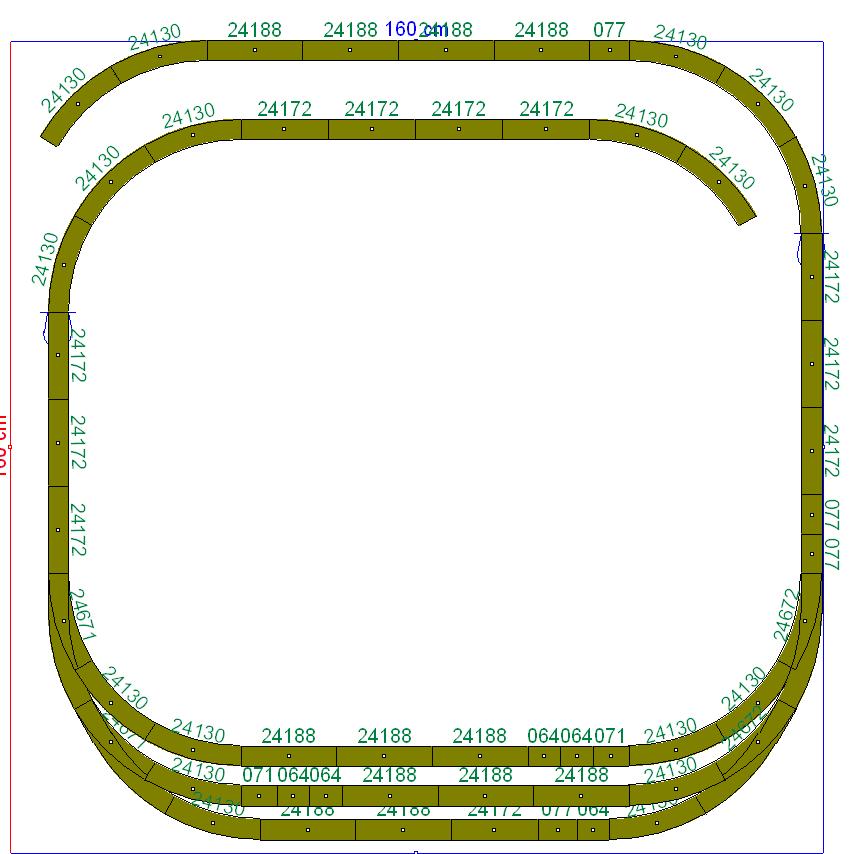

lag1

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Og hvad med at lade være med at "klistre" sig til siderne på bordet og få plads til en hæderlig station også?

Laughing out loud

Kommentarer modtages gerne.

Hvis I vil se planen med numrene på, må I lige vente et par dage. Jeg er på ferie i Sverige og kobler op med mobiltelefon, så jeg sender ikke store filer. Wink

MVH:Per

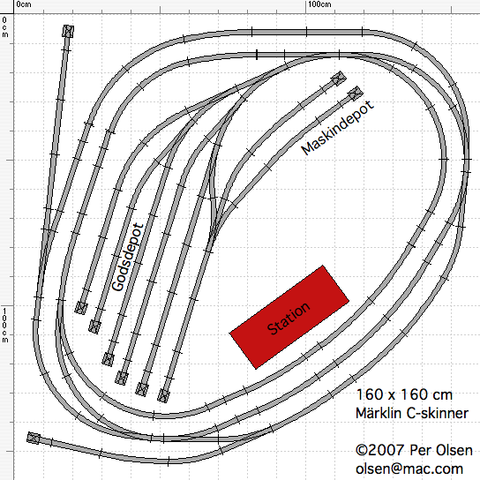

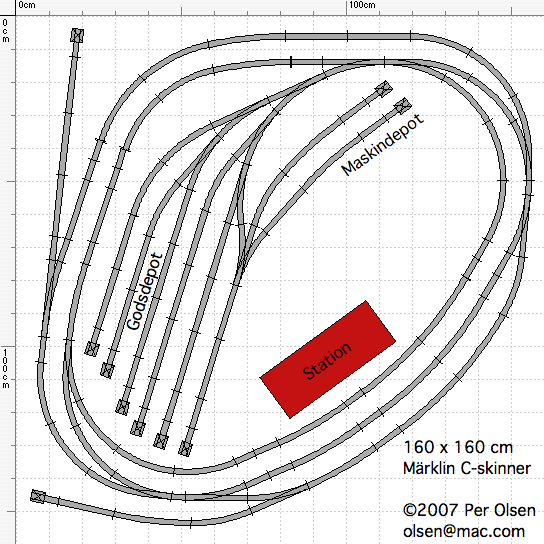

Billede 11

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


Platfod

Skoleelev og opvasker

Indlæg: 38

PB

Det er nogle fine sporplaner i har lavet men jeg kan desværre ikke bruge dem da jeg ikke kan gå rundt om banen så jeg skal have et hul midt i pladen.

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Hej Platfod

Det var jo en ret væsentlig information du glemte at give os. Wink

Men her kommer da bare en variant, hvor der er lavet et rundt hul med diameter på 70 cm midt i pladen.

MVH:Per

Billede 1

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 920

PB  Hjemmeside

Meget smukke planer, med MEGET smukke kurver, Per!

Desvaerre lidt for "Scalextric-agtige"... Maaske en enkelt-sporet bane med vigespor i hver sin side ville goere sig bedre?!

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

-> Henrik

Jeps ... men jeg tog det lidt som en udfordring at få noget "stort" på så lille et areal.

Der er faktisk plads til en MY/MZ og to B-vogne på perronsporene.

Måske en enkeltsporet strækning kunne give lidt mere plads ... det kan være at jeg prøver det.

MVH: Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

UNDSKYLD!!!

Jeg kunne ikke lade være med at lave to skinnecirkler igen .. jeg blev så begejstret over, at det kunne lade sig gøre. Laughing out loud

Nå men denne gang er det ikke en dobbeltsporet strækning, men to forskellige strækninger. Den yderste cirkel er uden R1 (dog med kurvesporskifter ... ligger den yderste radie ikke mellem R1 og R2?).

Stationen er gjort længere, og kan nu uden problemer tage et lokomotiv og 3 B-vogne. Ja faktisk kan det yderste spor tage et fuldt MA-lyntog (170 cm)!!! Det vil dog nærmest nå at ankomme igen før det er afgået. Wink

Der skulle være lidt køre- og rangerpotentiale i den her ... jeg får næsten lyst til at lave sådan en mikrobane. Desværre kan jeg nok ikke overtale fruen til at få nyt sofabord. Wink

MVH:Per

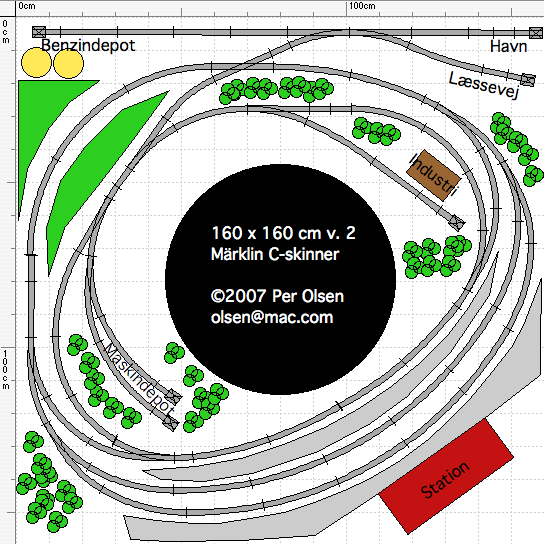

Billede 2

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


killerp

Fotograf

Indlæg: 2.238

PB  Hjemmeside

"PerOlsen" skrev:
UNDSKYLD!!!Desværre kan jeg nok ikke overtale fruen til at få nyt sofabord. ;-)MVH:Per

Så må du prøve med spisebordet, der passer den også bedre i størelsen Laughing out loud Laughing out loud

Men et meget fint ex. på hvor meget tog, der kan være på begræset plads, ros til dig Per

__________________

Peter

Gavflaben fra Falster

(Falsterbanen)

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 920

PB  Hjemmeside

"PerOlsen" skrev:
Nå men denne gang er det ikke en dobbeltsporet strækning, men to forskellige strækninger. Den yderste cirkel er uden R1 (dog med kurvesporskifter ... ligger den yderste radie ikke mellem R1 og R2?).

Igen en meget smuk plan, omend med mere rund-raeseri Wink

Kruvesporskiftet er R1 ogsaa i yderkurven. Ligesom det gamle M-sporskifte bestaar yderkurven helt noejagtigt af 30º R1 med et 77,4mm ret skinnestykke for den ene ende.

Kun K-kurvesporskiftet anvender en "udefinerlig" yderkurve der vel naermest maa vaere parabolisk... (den endelige geometri er dog "identisk" med den opnaaet med 30º R1 og 64,5mm ret skinenstykke for enden)

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Mon vi kan få Platfod til at fortælle, hvordan det går med den lille bane?

MVH:Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


Platfod

Skoleelev og opvasker

Indlæg: 38

PB

Det kan i da godt.

Der er ikke sket ret meget da jeg er ved at renovere knallert og jeg har lige været på ferie.

Jeg valgte den plan jeg postede ovenfor.

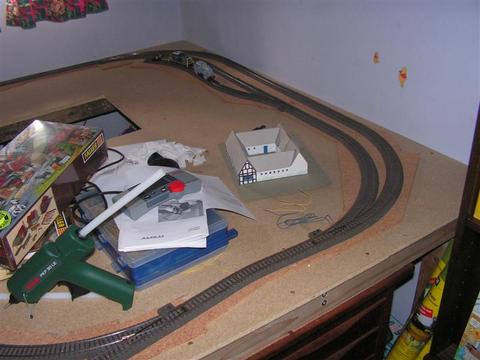

PICT0003 (Medium)

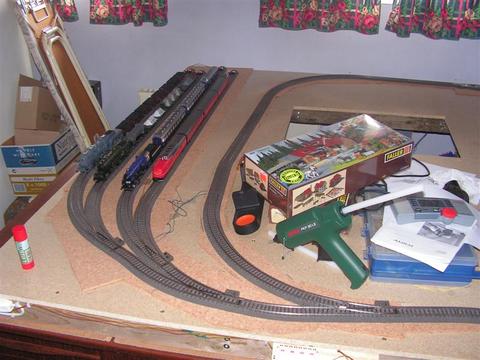

PICT0001 (Medium)
