Gadelampe semulator

Hej!

Vi harlavet et system til vores klub med nogle ret simple hjemmsbyggede timere. de kan styres centralt og virker både ved tænd og sluk.

Hejsa .. er det noget du har nogle tegninger på ??

Hej

Ja da. Vender tilbage.

Gert

Jeg har indbygget timere i de fleste af mine huse m.m. Jeg bruger de populære NE555, de er billige og der er masser af diagram-eksempler på nettet.

De kan bruges både til forsinket lys eller til at tænde/slukke for lyset i huse.

Mange af mine huse har flere timere så lyset tænder og slukker på forskellige tidspunkter i forkellige vinduer.

Jørgen

Hejsa!

har sendt pm.

Gert

Øv - hvorfor ikke her ?

Jeg kunne da også godt ha' tænkt mig at se det !

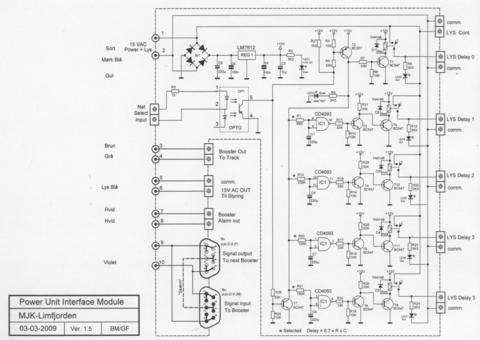

her er så diagrammet

Gert

Hej Gert.

Tak for det.

MVH

Voice_dk

Hejsa!

Velbekommen.

De stik og forbindelser, der er vist i nederste venstre hjørne, er lyset uvedkommende - vi bruger også det samme print som et forbindelsesled til vores strømforsyning/booster.

Det samme gælder ledningsfarverne - de passer kun i vores klubsammenhæng.

Gert

Hej Alle.

Måske er det en hjælp for jer.

Delay 1. = R1 X C1 X 0.7 = 68 KOHM X 220 uF X 0.7 = 68000 X 0.000220 X 0.7 = 10.40 (SEK)

Delay 2. = R13 x C6 X 0.7 = 100 KOHM X 220 uF x 0.7 =100000 X 0.000220 X 0.7 = 15.40 (SEK)

Delay 3. = R20 X C7 X 0.7 = 120 KOHM X 220 uf X 0.7 =120000 X 0.000220 X 0.7 = 18.48 (SEK)

Delay 4. = R21 X C8 X 0.7 = 150 KOHM X 220 uF X 0.7 =150000 X 0.000220 X 0.7 = 23.10 (SEK)

CD4093.: Pin 14 = +12 Volt og Pin 7 = Gnd

T2 og T7 styre opladningen og afladning af RC led via R27 + Opto1.

MVH

Voice_dk

Hej!

Ja det er da lidt supplerende info. Vi har "standadiseret" mange komponenter til "hvad vi har meget af", idet vi har været så heldige at få en del stumper. Mange af værdierne er rimelig ukritiske - og man behøver bestemt ikke bruge 220 µF (dem har vi mange af!) i timingen - man kan bare tilpasse modstanden til kondensatoren.

Vi har lavet en del enheder til brug i de forskellige "forsyningsafsnit" med lidt forskel i timingen på de forskellige enheder.

Gert

Hej Gert.

Hvis det er muligt, så vil jeg godt besøges jeres klub en dag.

Næste gang jeg er i området. – hvis det er muligt.?

Jeg synes der er supper godt, at der kommer nogle ideer frem i dette sporskifte forum,

Som andre kan bruge hjemme eller i klubben.

Hvis der er andre, som har nogle sjove løsninger med elektronikken evt. med diagrammer

Så give visdommen videre, til de andre bruger på dette forum uanset om i køre 2 eller 3 skinne.

MVH

Voice_dk

Hej!

Du skal være velkommen - bare giv mig et praj.

Gert

Er fuldstændig enig. det kunne være godt med en "elektronik batabase" hvis det er muligt.

det er jo mange gange det samme folk skal bruge vil jeg gætte på.

Det findes mange sider hvor man kan finde mange ting. men det er mest de alm. ting.

så det kunne være godt med nogle links eller en side hvor man kan smide det mere specielle ting man har lavet.

Gert Frikke >>

Tak det diagrammet jeg vil se om det er noget jeg/vi kan bruge.. men det tror jeg da helt bestemt...

Er der en der ligeb har noget PC styring til lys i huse og andre artikler på banen. så men evt. kan pc styre sine huse og biler med lys og andet???

her tænker jeg på hvis man har et interface der kan modtage fra nogle knapper og så styre der på nogle udgange(manuel) og så den kan sættet til at køre (automatisk)

//Fizban

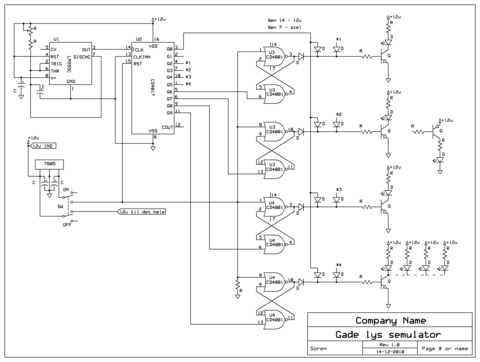

Jeg er kommet frem til denne løsning..

Nogen der har nogle ideer til hvad man måske eller kan smide på den.

Eller nogen der mener at det absolut ikke virker.

Jeg hører gerne din mening.

Hvorfor ikke bare 4 x NE555'ere?

Jørgen

Hvad er det præcist du ønsker at opnå med dit kredsløb?

Som jeg ser det, tænder alle udgange, når du sætter strøm til. Når den første impuls fra din 555'er kommer, slukker det hele igen, hvorefter lysene koblet til øverste output tænder, slukker igen ved næste puls, hvorved nummer 2 tænder og sådan fortsætter det til du når ned til Q6.

Jeg tror bare at der et noget galt med din FF, for når du tænder, sætter du 5 volt ind på clear benet på din FF (lyset er slukket), når du når op forbi Q6 til og med Q8 sætter du en puls ind på "set nenet på din FF og den har nu 2 signaler ind, hvilket er "ulovligt" og laver 0 på begge udgange - ergo intet lys tænder.

Klaus

Der er kun 5 volt på clear når du afbryder.

Clear er bin 1 og 8 på 4001

Og mit mål er lige det du skriver..

Først tænder alle. så blinker de en efter en. og så tænder de en efter en.

Og når du så sætter måske 20 lamper til på de 4 udgange. og blender dem.

Så tror jeg det ser meget relistisk ud.

Kan du lave et diragram der kan det samme med 4 x 555'ere ??

Jeg syntes ikke lige jeg kan.

da de først skal tænde og slukke. og blinke en efter en. og der efter tænde en efter en..

Med 555 ville man nok kunne få dem til at tænde efter heanden, og det er så det.

Men jeg er åben for forslag.

Når jeg ser gadelys tænde, tænder de alle på samme tid.

Jeg ser sjældent at de alle tænder, for at gå ud og så kommer igen langsomt....

Klaus

Så vidt jeg husker så gjorde de sådan i gamle dage. noget i den stil. i dag er der jo nymodens pære i. men i gamledage skulle de jo lige blive varme for de lyste optimal. men det var ikke min plan at lave. da man ikke rigitg kan se effekten ved det sådan rigtig.

så jeg lavede så de giver et blink og så blinker de lidt forskellig og så tændere de.

Jeg ved ikke, men jeg tror de vil se godt ud. men skal lige ha laved en prøve udgave. her en gang..

så skal jeg nok ligge en lille video op. (Hvis det virker)

Det er sådan TAMS LC (et eller andet) virker.

Klaus

Sådan husker jeg det også.
