Funktionsdekoder i Märklin DoSto steuerwagen 43586

Hejsa.

Jeg har en Märklin styrevogn 43586, som jeg er i gang med at konvertere til 2-skinne drift.

http://www.maerklin.de/de/service/suche/details.html?art_nr=43586

Spørgsmålet går på elektronikken, jeg vil gerne have en funktionsdekoder installeret, så jeg kan tænde og slukke kørelys, destinationsskilt og indvendig besysning. Selvfølgelig skal der også være retningsskift. Der sidder et print i vognen i forvejen, det hænger sammen med destinationsskiltet, så jeg vil mene at en funktionsdekoder skal monteres i forbindelsen mellem sporet og omtalte print.

Konverteringen er foregået ved at jeg har fjernet slæbeskoen og vippekontakten (den der bestemmer retningen). Jeg ville så benytte funktionsdekoderen til det formål i stedet, derudover vil jeg have den til at levere strøm til den indvendige belysning.

Så spørgsmålet må være: Vil jeg uden videre kunne montere en funktionsdekoder i vognen? Eller skal jeg være opmærsom på nogle jævnstrøm, vekselstrøm ting? Siden vognen fungerede fint på mit 3-skinne anlæg, som også var digitalt, så tænker jeg at det må kunne lade sig gøre, da vi i den digitale verden ikke taler om vekselstrøm og jævnstrøm.

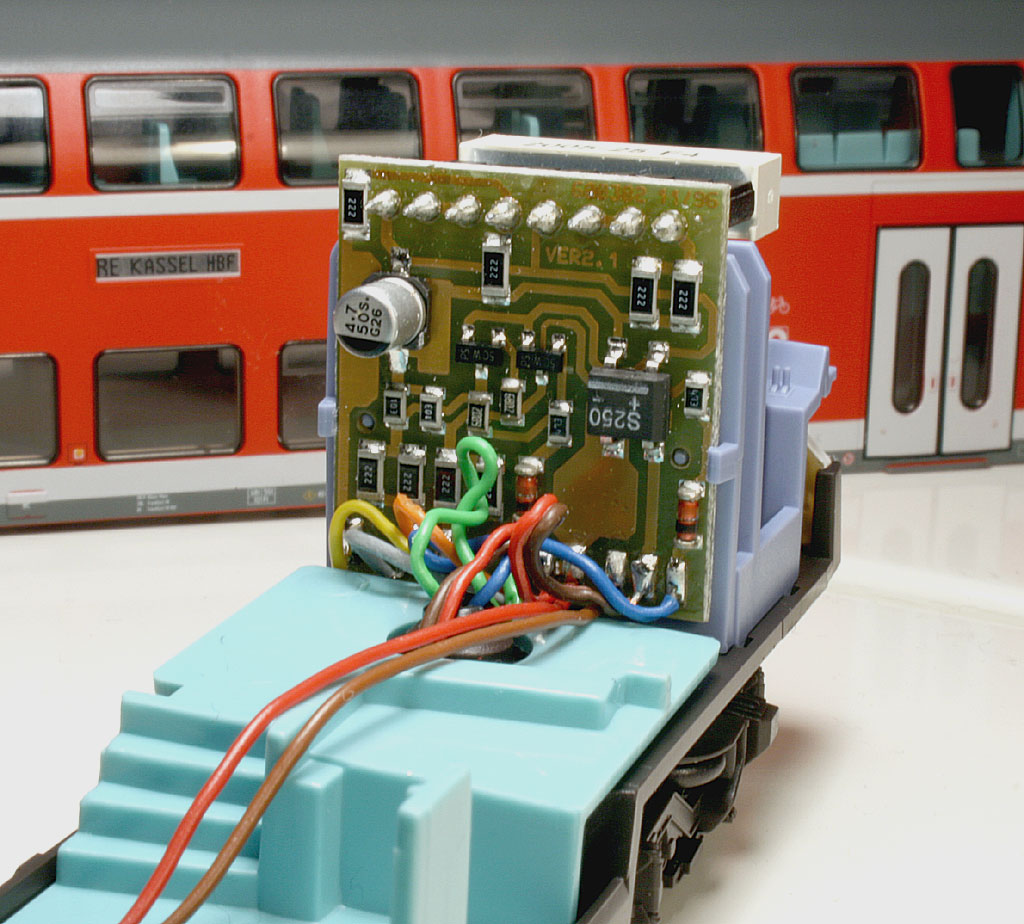

I kan se printet på billedet. Den brune og den røde ledning, der går ud af billedet ender i et stik beregnet på indvendig belysning.

Med venlig hilsen

Søren

M43586b

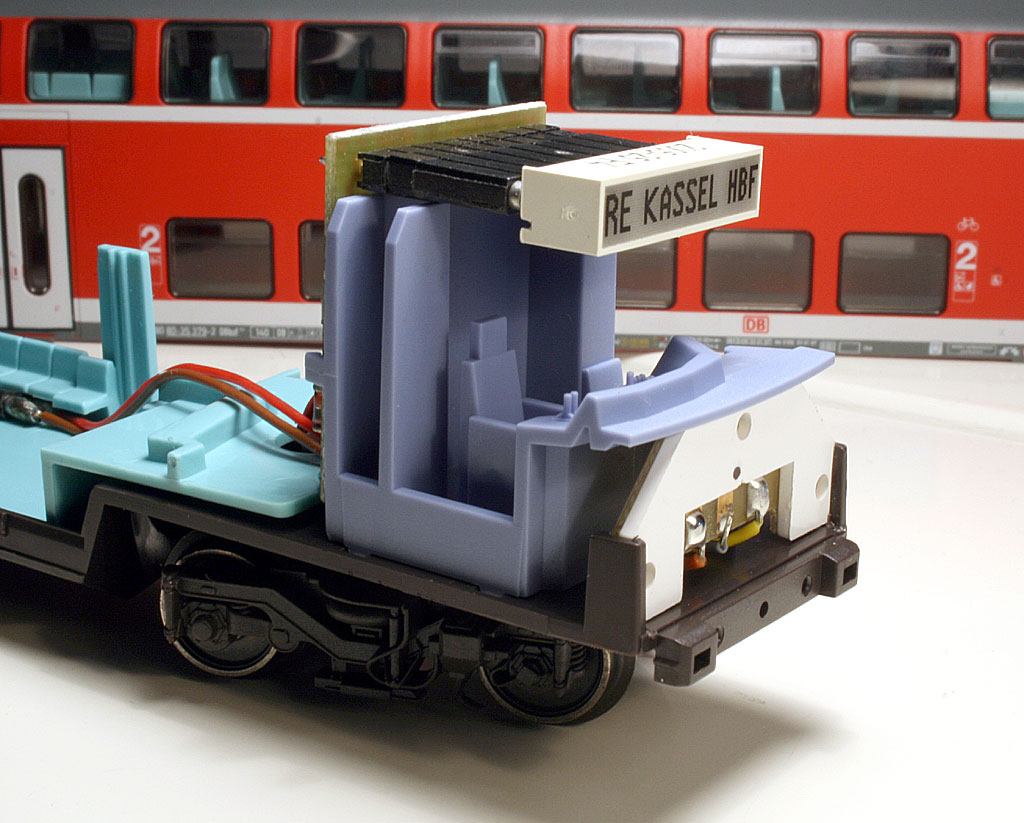

M43586a

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"MY1201" skrev:
Så spørgsmålet må være: Vil jeg uden videre kunne montere en funktionsdekoder i vognen?
Ikke sådan "simpelt", det kræver lidt udredning af forbindelserne på printet, hvis du vil kunne styre alle lysene individuelt.
"MY1201" skrev:
Eller skal jeg være opmærsom på nogle jævnstrøm, vekselstrøm ting? Siden vognen fungerede fint på mit 3-skinne anlæg, som også var digitalt, så tænker jeg at det må kunne lade sig gøre, da vi i den digitale verden ikke taler om vekselstrøm og jævnstrøm.
Den digitale verden taler altid i vekselspænding, derfor har du den sorte firkantede (mærket med + og -)komponent til højre på printet og den grå "tønde" til venstre. Efter dem er der ren jævnspænding som lysdioderne kan lide.
"MY1201" skrev:
I kan se printet på billedet. Den brune og den røde ledning, der går ud af billedet ender i et stik beregnet på indvendig belysning.

Og alle de andre ledninger ?

De to transistorer (små sorte sataner med 3 ben) midt på printet lugter lidt af noget konstantstrømsgeneratorer til belysningen, men det kan være andet.

Er man heldig er det let, ellers kommer det til at taget et par timer.

Bor du i nærheden af mig, vil jeg godt kaste et nøjere blik på den. Det kan ikke være så svært at få lavet.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

Hej Klaus.

Tak for dit svar.

"moppe" skrev:
Den digitale verden taler altid i vekselspænding, derfor har du den sorte firkantede (mærket med + og -)komponent til højre på printet og den grå "tønde" til venstre. Efter dem er der ren jævnspænding som lysdioderne kan lide.
Det var den konvertering jeg tænkte dekoderen måske kunne overtage.
"moppe" skrev:
"MY1201" skrev:
I kan se printet på billedet. Den brune og den røde ledning, der går ud af billedet ender i et stik beregnet på indvendig belysning.
Og alle de andre ledninger ?

Ledningerne: Orange, gul og grå går til frontpladen med dioderne. Den grå er monteret i midt mellem den orange og den gule på printet med dioderne, og det kunne se ud som om at den grå ledning leder noget "-" hvor de to andre leder "+" afhængig af om det er det røde eller hvide lys der skal vises. Ja; det hvide er jo faktisk gult.

Ledningerne: Blå og grøn kommer fra vippekontakten under boggien. Den vippekontakt har jeg pillet af, da dekoderen skal overtage den funktionalitet.

Den røde ledning kommer fra slæbeskoen og den brune kommer fra en stelforbindelse ved hjulene. Det var min plan at lade vognen samle den "røde strøm" op fra den ene boggie og den brune fra den anden boggie. Jeg ville så blot skulle vende hjulsættet på den ene boggie.

Med venlig hilsen

Søren

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"MY1201" skrev:
Det var den konvertering jeg tænkte dekoderen måske kunne overtage.
Det er netop den konvertering der goså foregår inde i dekoderen, så jeg, den skal den overtage.
"MY1201" skrev:
Ledningerne: Orange, gul og grå går til frontpladen med dioderne. Den grå er monteret i midt mellem den orange og den gule på printet med dioderne, og det kunne se ud som om at den grå ledning leder noget "-" hvor de to andre leder "+" afhængig af om det er det røde eller hvide lys der skal vises. Ja; det hvide er jo faktisk gult.Ledningerne: Blå og grøn kommer fra vippekontakten under boggien. Den vippekontakt har jeg pillet af, da dekoderen skal overtage den funktionalitet.Den røde ledning kommer fra slæbeskoen og den brune kommer fra en stelforbindelse ved hjulene.

Prøv lige at tage printet ud af holderne (de 2 tapper i hver side skal vippes ud, samtidig med at print incl destinationsskilt tages af).

Tag så et billede (gerne i højere opløsning) af printet lige forfra med ledningerne strukket ud, så man tydeligt kan se forbindelserne til ledninger og så man tydeligt kan se de intenre forbindelser på printkortet (printbanerne).

Så skal jeg komme med et kvalificeret bud på, hvad du skal forbinde hvor og hvad du skal fjerne, så alle lys bliver styret individuelt.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"moppe" skrev:
Så skal jeg komme med et kvalificeret bud på, hvad du skal forbinde hvor og hvad du skal fjerne, så alle lys bliver styret individuelt.

Give me your best shot! He! He!

Med venlig hilsen

Søren

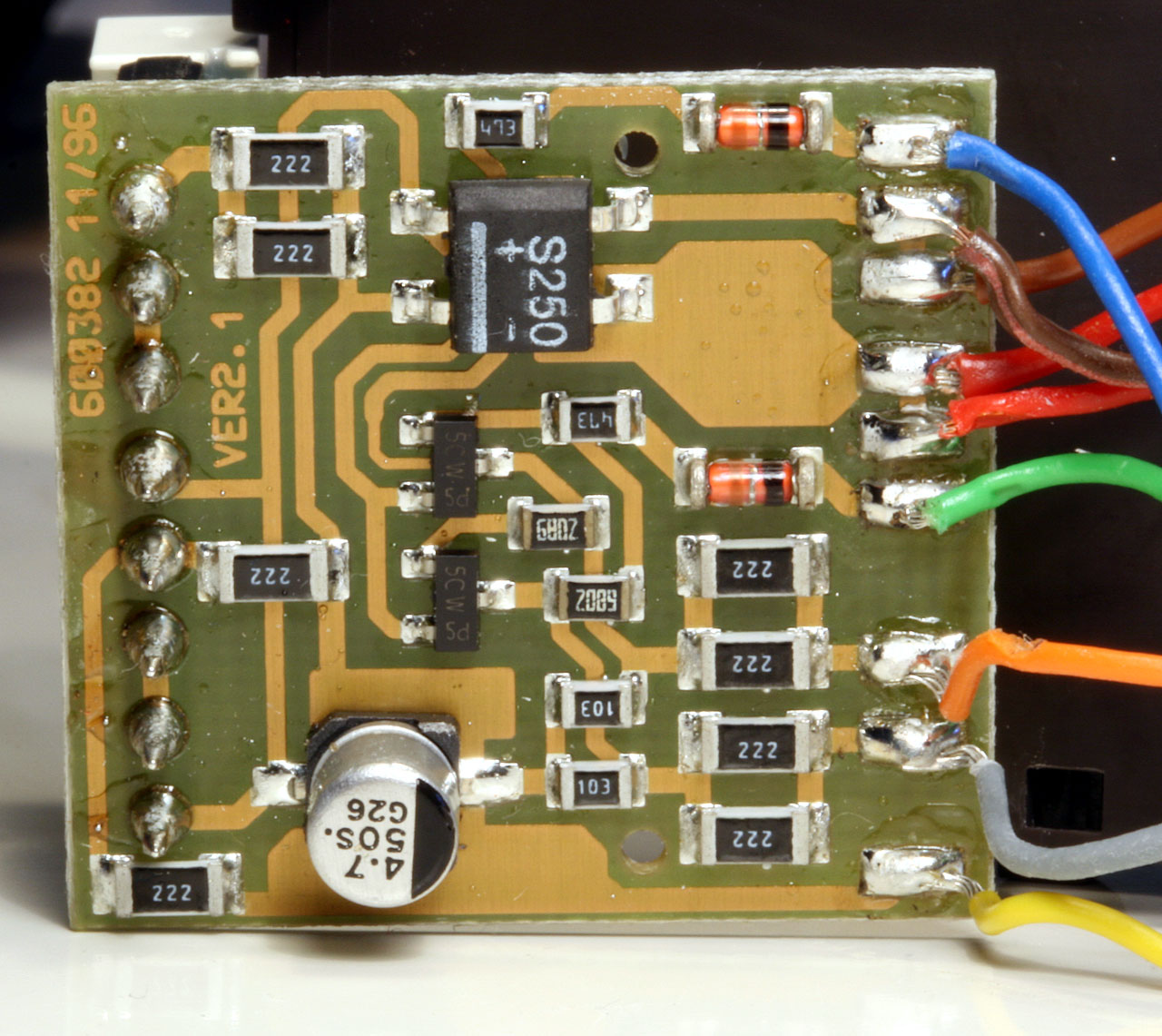

M43586print

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"MY1201" skrev:
Give me your best shot!

BANG

Interiørlys kører direkte på strømoptaget kan jeg se, så de skal flyttes.

Nå, men til at starte med skal du nok lige have vendt lysdioderne til frontlyset.....

Så skal du have fjernet de flest komponenter på printkortet, kun modstandene mærket "222" skal blive tilbage.

Den blå ledning fra funktionsdekoderen der kommer med plus forsyningen, skal monteres på forbindelsen ud til destiantionsskiltet, længest til venstre.

På det 5. ben fra venstre lodder du den ene ledning til interiørlyset fast, den anden skal have fat i en funktionsudgang fra dekoderen.

Der, hvor den gule ledning sidder på i dag, sætter du funktionsudgangen på der skal styre destinationsskiltet.

Frontlysene er lidt af en "bitch", enten skal du vende dioderne om, ellers skal du til at ændre i printet ude foran. Ud fra dette print styrer man dem på plusforsyningen, men med en funktionsdekoder styrer man næsten altid med minus. Kan du vende dioderne om, er det lettest, ellers skal du have lavet så plusforsyningerne der går gennem 2 stk modstande mærket "222" har peranent fat i den fælles plus (det kræver 2 små lus, hvor transistorne sidder i dag) og så skal du have seperaret den fælles minus omme på printet med dioderne og monteret udgangene på funktionsdekoderne direkte på printet ude foran.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

Jeg kommer til at tænke på om det måske var nemmere at lave et helt nyt print? Jeg kunne skære et nyt print og montere et stik til topskiltet. Det kunne godt være det var nemmere. Smile

Med venlig hilsen

Søren

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"MY1201" skrev:
Jeg kommer til at tænke på om det måske var nemmere at lave et helt nyt print? Jeg kunne skære et nyt print og montere et stik til topskiltet. Det kunne godt være det var nemmere. Smile

Det havde jeg nok gjort. Nok mest fordi jeg er tilhænger af at kunne "bygge tilbage".

Uanset hvad, skal du have enten vendt dioderne, eller skære printbaner på front/slutlyset.

Bygger du nyt print skal du blot bruge 4 stk 1kohms modstande

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


bahnfan.net

Systemudvikler

Malling

Indlæg: 1.017

PB  Hjemmeside

"moppe" skrev:
"MY1201" skrev:
Jeg kommer til at tænke på om det måske var nemmere at lave et helt nyt print? Jeg kunne skære et nyt print og montere et stik til topskiltet. Det kunne godt være det var nemmere. Smile
Det havde jeg nok gjort. Nok mest fordi jeg er tilhænger af at kunne "bygge tilbage".Uanset hvad, skal du have enten vendt dioderne, eller skære printbaner på front/slutlyset.Bygger du nyt print skal du blot bruge 4 stk 1kohms modstandeKlaus

Jeg er også tilhænger af at kunne bygge tilbage. Har du lyst til at lave et diagram, der viser hvordan et nyt print kan se ud? Jeg kan ikke vende dioderne på selve printet med dioder, da der er mikroskopiske små.

Med venlig hilsen

Søren

__________________

Med venlig hilsen
Søren

Moderne tyske tog i H0, 2-skinne, digital, køreplaner. Samler desuden modeller fra Trix.
Besøg min blog om tyske tog på engelsk: http://railway.zone/

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"MY1201" skrev:
Jeg er også tilhænger af at kunne bygge tilbage. Har du lyst til at lave et diagram, der viser hvordan et nyt print kan se ud? Jeg kan ikke vende dioderne på selve printet med dioder, da der er mikroskopiske små.

Hvad skal du lave torsdag aften ?

Vi kunne mødes på "min modelbane" og bygge om der.....

Ellers er det næsten så let som det kan være.

Fælles plus til alle "pærer". Fødes ud gennem gennem en 1kohms modstand til de 2 halvdele af destinationsskiltet og til frontbelysningen (rød og hvid). Interiørlys sættes direkte til plussen.

Minussiden af "pærene" sættes til de forskellige udgange på funktionsdekoderen, som selvfølgelig forsynes direkte fra skinnerne.

Så kræver det bare lidt hexeri på frontbelysningsprintet.

Klaus
