Gert Frikke

Indlæg: 2.305

PB

epoke III dagslyssignaler

Hej!

Jeg leger lidt med selv at bygge noget der ligner danske epoke III dagslyssignaler.

Jeg har tidligere leget med signalhoveder (se det lille billede på alle mine indlæg).

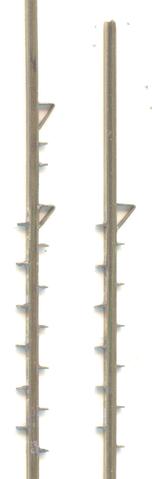

Nu har jeg lavet et par master - en kort og en lang. De er ikke helt færdigafpudsede, men jeg synes nok at resultatet ligner noget i den rigtige retning.

Selve masten er et 2 mm messing H-profil og er meget tæt på den rigtige størrelse - i hvert fald efter de master jeg har kunnet finde af denne type. Mange ude i virkeligheden er nu af den nyere såkaldte "gittertype". Der må selvfølgelig indgås nogle kompromis'er når man laver sådan noget.

jeg synes at i skulel se dem og hører gerne jeres dom.

Gert

2 master

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Litra P

Indlæg: 1.737

PB

"Gert Frikke" skrev:
Hej!Jeg leger lidt med selv at bygge noget der ligner danske epoke III dagslyssignaler.Jeg har tidligere leget med signalhoveder (se det lille billede på alle mine indlæg).Nu har jeg lavet et par master - en kort og en lang. De er ikke helt færdigafpudsede, men jeg synes nok at resultatet ligner noget i den rigtige retning. Selve masten er et 2 mm messing H-profil og er meget tæt på den rigtige størrelse - i hvert fald efter de master jeg har kunnet finde af denne type. Mange ude i virkeligheden er nu af den nyere såkaldte "gittertype". Der må selvfølgelig indgås nogle kompromis'er når man laver sådan noget.jeg synes at i skulel se dem og hører gerne jeres dom.Gert

Knivskarpt lavet Cool 8) Cool Hvordan er resten blevet til, altså alt det der fnidder (Laughing out loud) uden om H-profilet?

Vil sikkert interessere andre epoke III fans end mig Laughing out loud.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Jamen trinnene er da lavet messingstumper, og det er loddet det hele. Det er ikke udpræget let at lave! De er lavet for at udvikle færdigheder i at kunne lave sådan noget.

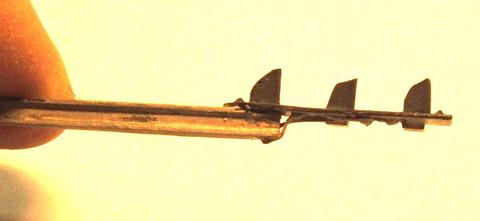

Signalhovederne er lavet med henblik på at få en rimelig tynd bagplade, rimeligt vellignende skygger og ikke alt for meget stikkende bagud fra bagpladen. Samtidig skulle det være nogle vellysende lysdioder. Et billede af det færdige hovede set fra siden er vedheftet.

Billedetaf masterne er lidt misvisende pga skygger - jeg smed bare masterne i scanneren.

Gert

sidewiev small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Det ser rigtig godt ud.

Ser du en fordel ved at bruge messing frem for et plast H-profil, hvor du limer trin på? (sådan som fx Jørnebanen gør).

Jeg er selv igang med at klippe et signalhoved ud af en plast plade efter Jørnebanens opskrift.

Hvordan har du lavet dine signalhoveder? Hugget eller filet ud af metalplade?

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Ja nu kan jeg godt lide at arbejde i messing og lodde tingene sammen - så det blev valgt til dette forsøg. Signalhovederne er lavet i 0,5 mm dobbeltsidet print med forbindelserne til dioder og formodstande lagt ud som printbaner på bagsiden. Skyggerne er lavet af 0,2 mm kobberfolie (til rådighed værende materiale - men for blødt).

Jeg synes selv at de er acceptable, men ret sene at lave.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Kresten

Indlæg: 1.023

PB

Jeg er også dybt imponeret. Og har også oplevet, at jo mere man øver sig med lodning (og lytter til jer erfarne...), jo bedre bliver resultatet. Men ja, det tager tid... Smile

Men ligesom Niels/nipe vil jeg også gerne vide, hvordan du udskærer eller hugger (det kræver vel et hugge-værktøj ?) dine signalhoveder, så de bliver både ens og symmetriske ?

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Ikke den store hokus-pokus. Omridset er lavet i print på forsiden. Så er de bare klippet ud og filet til efter kobberet på forsiden, da det lige entop er ætset ud så det har den rette størrelse.

Dioder og modstande på bagsiden af signalet, er alle af SMD typen.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

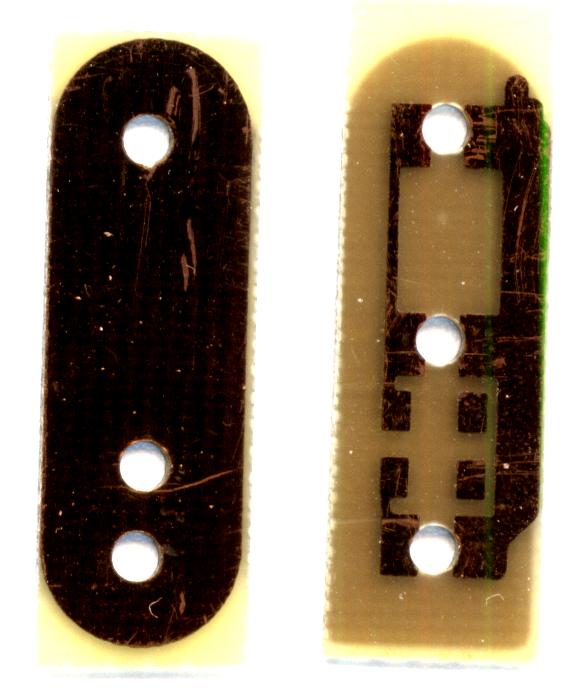

Her er et billede af bagpladerne lige klippet ud af printarket, men ikke klippet færdig/afpuset i enderne og siderne. Hullerne til lamperne er dog boret - placeringen af hullerne er også markeret i ætsningen.

Som man kan se, er det nu forholdsvis overkommeligt at få dem tilpasset.

Gert

bagplade udklippet

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Det lyder fint med signalhovede i tynd printplade.

Kan 0,5 mm fås i almindelig handel?

Jeg har surfet [u]lidt[/u] og finder enten uspecificeret tykkelse eller 1,5mm++

Du har kobber på forsiden også - for at kunne lodde skyggerne på. Er der andre grunde?

Jeg vil nok prøve enkeltsidet og så lime skyggerne på.

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Ja så kan jeg nemlig lodde skyggerne og forstærkningsljernene på, men det giver mig også signalpladens afgrænsninger - lige til at skære/file/slibe/klippe efter. 0,5 mm print er meget let at arbejde i. Så er jeg også sikker på, at der ikke kommer lys ud forkerte steder på fronten. Centeropmærkningen for hullerne er ligeledes ætset ud, så det erlet at placere hullerne til lamperne rigtigt. Printteknologien er også en arbejdsform jeg er vant til og let kan udføre.

Skyggerne er dog ikke lette at lodde på så de sidder korrekt! Det samme med forstærkningsjernene.

Men sådan en løsning har jeg altså leget med. Hermed mine erfaringer bragt videre.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Jeg tror, at print er en fordel for mig, da jeg så fortråder og placerer de #%&§! dioder i een proces.

Så jeg må på jagt efter tyndprint

Tak for del i dine erfaringer

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

jeg anvender for øvrigt den type LED, som er vist på billedet. De giver et pænt lys og en ollevelse af "optik" i lampen. Det er ikke den mindste, men til gengæl slås jeg ikke emd firkantet lys eller andre fænomener.

Gert

LED til signal

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Kresten

Indlæg: 1.023

PB

Citat:
Her er et billede af bagpladerne lige klippet ud af printarket, men ikke klippet færdig/afpuset i enderne og siderne. Hullerne til lamperne er dog boret - placeringen af hullerne er også markeret i ætsningen. Som man kan se, er det nu forholdsvis overkommeligt at få dem tilpasset.

Tillad mig at bede dig - på baggrund af min uerfarenhed udi det elektroniske - om at skære det ud i pap (eller print, om du vil):

- Anvender du også langsom blænd op/blænd ned på disse signaler, som du tidligere har skrevet om for vejoverskæringer ? I givet fald er den elektronik vel placeret væk fra signalet ?

- Når jeg ser på den ætsede side af signalet (det til højre) er jeg i tvivl om komponentplaceringen. Jeg ville umiddelbart antage, at de to fritsiddende loddeøer er "til-ledninger" med SMD-modstand over til de to parallelt placerede øer, som er i forbindelse med LED'erne. Derved lyser de to øverste LED'er samtidigt. Er det korrekt ?

- Strengt taget kan man vel undvære dioder - men hvor placerer du dem i dit print layout ?

- Den diode, du anvender - er det f.eks. sådan en her: http://elektronik-lavpris.dk/product_info.php?products_id=79526 ? Dem har jeg tidligere brugt - og også anbefalet til Peter fra Freja at anvende i hans vejoverskæringssæt.

__________________

Kresten

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej Kresten!

Ind og udblending ligger i styreelektronikken - det kan man vælge at lave.

Dioderne sidder parallelt - men hver sin vej således, at de skiftes til at lyse ved at ændre polariteten på forsyningsspændingen. De skal aldrig lyse samtidig, så derfor er der kun een ledning til 2 lamper. Og een fælles formodstand, som ganske rigtigt sidder på printet.

Jeg har ingen dioder ud over lysdioderne. Skal signalet forsynes fra en AC forsyning, skal der monteres dioder til at styre polariteten, men de monteres under signalet - eller hvor man finder det praktisk.

Jeps - det er sådanne dioder jeg har brugt - og de er gode.

Håber at det er fyldestgørende.

Gert
