Deltagere og tovholder/supervisor til PIC-projekter ????????

Jeg har spurgt før, og nu prøver jeg igen.

Er der ikke nogen, som kunne tænke sig at være med til en "studiekreds" omkring PIC's i forbindelse med modelbane ?

Der bliver så også brug for en tålmodig og pædagogisk person som tovholder og supervisor ... men det findes vel også herinde - ikk' ?

... kom nu frem fra busken !

Jeg er selvlært mht. PIC's og kan få mindre projekter til at virke tilfredsstillende ... og reelt ved jeg jo ikke om jeg arbejder "rigtigt" med designet, og der er måske andre, som har det på samme måde.

Kommunikation med digitalstrømmen er i hvert fald en uigennemskuelig opgave for mig pt.

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Nu er jeg selv til PICs - så jeg vil foreslå:

at der er én, som overtager initiativet mht AVR og sørger for at det kører videre - skaffer en supervisor og nogle flere deltagere.

at I spørger WebMasteren om I kan få oprettet en tråd til AVR-usvikling

at jeg selv arbejder videre på at få en PIC-gruppe igang

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 258

PB

PIC – AVR :?:

Jeg var godt nok indstillet på PIC idet jeg periferisk har snuset til det for år tilbage og har ( et eller andet sted ) noget hardware liggende ( foto ), men derimod intet software. Så vidt jeg husker, var det noget med en BASIC STAMP / Micro basic som compiler, eller er det helt ved siden af.

I bund og grund er det nok PIC der trækker mest, og spændende om der kan blive noget ud af det trods alt. Uanset hvad det bliver, må jeg stadig tilhøre ”novicerne”.

Ksor – fornuftigt at få det ”splittet” op i PIC / AVR her og nu i to grupper.

Mvh,

Torben

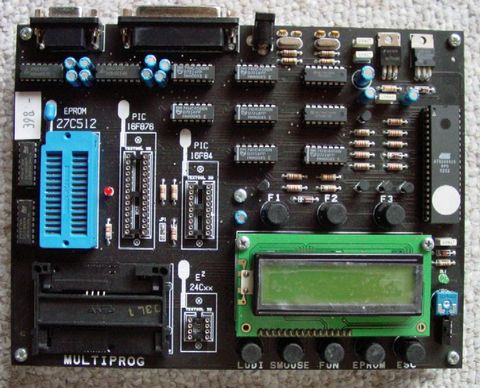

PIC brænder reduceret

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.918

PB

"TBS" skrev:
PIC – AVR :?: Jeg var godt nok indstillet på PIC idet jeg periferisk har snuset til det for år tilbage og har ( et eller andet sted ) noget hardware liggende ( foto ), men derimod intet software. Så vidt jeg husker, var det noget med en BASIC STAMP / Micro basic som compiler, eller er det helt ved siden af. I bund og grund er det nok PIC der trækker mest, og spændende om der kan blive noget ud af det trods alt. Uanset hvad det bliver, må jeg stadig tilhøre ”novicerne”.Ksor – fornuftigt at få det ”splittet” op i PIC / AVR her og nu i to grupper. Mvh,Torben

Jeg er også til AVR - men dog kun på sidelinjen - har desværre ikke tiden til mere end det. Som platform kan evt. anbefales Atmel STK boards. Jeg købte en stabel af dem til undervisningsbrug hos Ingeniørhøjskolen i Århus (Bogladen) for nogle år siden (STK500) til ~330kr/stk. Det skulle efter sigende også kunne lade sig gøre som privatperson. Se evt mere her: http://www.tekniskboglade.dk/Bogliste_Elektroteknik1.htm

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


drdisk

IT Administrator

Indlæg: 50

PB

"frede2300" skrev:
Hvor meget hardware er der så udenom sådan et af dine projekter?

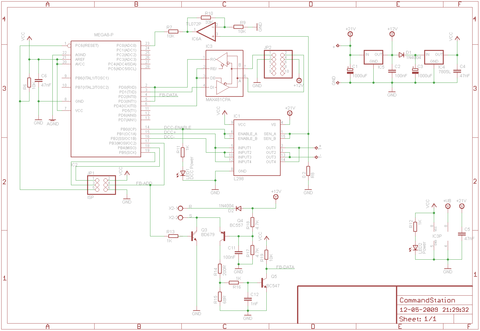

Her er diagrammet til min Lenz kompatible Command Station.

Den indeholder følgende

X-Bus interface

RS feedback bus

DCC/MM udgang

4 Amp. Booster

Bruger en atmega8 så jeg har 8 megabyte til rådighed, det er for lidt hvis jag skal implenterer hele lenz xpressnet protokol, så jeg skifter nok til en atmga328p så har jeg 32 megabyte til rådighed.

Lige nu er der implenteret følgende

Support XpressNet 3.0 command specification

Support all NMRA DCC and Marklin Motorola (MM)

Use any XpressNet throttle

Run up to 70 locomotive at the same time

High priority update on state change

Support up to 31 throttles

0-9999 locomotive address

Painless short and long locomotive addresses

14,,28,128 speed steps

Build-in power supply and 4 Amp booster

Booster driver output and overload monitor input

Control light (FL), and F1 to F12

Support Operations Mode programming

Support decoder programming

Mangler

Double Heade

Multi-unit

commandstation

__________________

John Kristiansen
H0, dansk epoke III, IV og V.

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 258

PB

"ksor" skrev:
Nu er jeg selv til PICs - så jeg vil foreslå:at jeg selv arbejder videre på at få en PIC-gruppe igang

Det vil være fint med mig.

I givet fald, vil du mene at f.eks. Basic Stamp vil være en mulighed eller……… ?? :roll: (KISS)

Er der for øvrigt nogen der kender til Eagle Light CAD, som kan downloades gratis, til f.eks. PCB design.

http://www.cadsoft.de

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 593

PB  Hjemmeside

"Mikael" skrev:
"Snuden" skrev:
Det lyder enormt spændende, må vi ikke høre noget mere om det?
Jo gerne. Jeg skal bare lige hjem og grave efter mine håndskrevne notater og diagrammer for at friske min egen hukommelse lidt op.

Nu har jeg gravet og gravet, og så gravet noget mere. Jeg kan desværre ikke finde mine noter fra dengang, så jeg bliver en eller anden dag nødt til at rekonstruere diagrammet ud fra det prototypeprint, jeg har liggende.

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 593

PB  Hjemmeside

"TBS" skrev:
Er der for øvrigt nogen der kender til Eagle Light CAD, som kan downloades gratis, til f.eks. PCB design. http://www.cadsoft.de

Det tror jeg vi er mange, der gør. Diagrammet fra drdisk ovenfor er lavet i Eagle, så vidt jeg kan se. Jeg selv har brugt det i en del år efterhånden. Eagle har en lidt anderledes tilgang til hvordan man gør tingene, set i forhold til de fleste Windows-programmer. Det kan godt være lidt tungt at komme i gang med i begyndelsen, men det hjælper hen ad vejen. Heldigvis har de både en god manual, og ikke mindst en god tutorial til at starte på. Det kræver blot at man rent faktisk læser noget af dokumentationen :twisted:

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 258

PB

Fino.

Tak for info.

Smile

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Personlig kunne jeg godt tænke mig et PIC-projekt, som kunne tilsluttes pc eller IB så jeg via de færdige styringsprogrammer kunne skifte spor og signale med et klik på de pågældende - eller smartere som egentlig sporveje, men jeg kan ikke lige se, hvordan valget af sporvej skal ske på skærmen.

Har nogen af jer prøvet sådan noget ?

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


frede2300

Software udvikler

Indlæg: 1.129

PB

"ksor" skrev:
Personlig kunne jeg godt tænke mig et PIC-projekt, som kunne tilsluttes pc eller IB så jeg via de færdige styringsprogrammer kunne skifte spor og signale med et klik på de pågældende - eller smartere som egentlig sporveje, men jeg kan ikke lige se, hvordan valget af sporvej skal ske på skærmen.Har nogen af jer prøvet sådan noget ?

Jeg tror du må forklare lidt nærmere? Hvis du har en pc med rocrail eller windigipet og en IB - så mangler du vist kun en dekoder til signalet/sporskiftet. Det kan nok ikke betale sig at lave sin egen sporskiftedekoder, med mindre du har meget specielle ønsker til funktionaliteten.

__________________

H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 593

PB  Hjemmeside

"ksor" skrev:
Personlig kunne jeg godt tænke mig et PIC-projekt, som kunne tilsluttes pc eller IB så jeg via de færdige styringsprogrammer kunne skifte spor og signale med et klik på de pågældende - eller smartere som egentlig sporveje, men jeg kan ikke lige se, hvordan valget af sporvej skal ske på skærmen.Har nogen af jer prøvet sådan noget ?

Jeg kan heller ikke helt gennemskue hvordan du mener du vil styre det. Men ja, jeg har prøvet noget lignende. Tidligere i tråden omtalte jeg kort min togvejsstyring. Det lyder ret meget som om det er noget af det samme som du efterlyser.

Min styring kobles til en IB via Loconet, hvor den så lytter efter sporskifte-/signalkommandoer og tilbagemeldinger. Hvis der bliver sendt noget i visse adresseområder, så reagerer min styring ved at aktivere togveje. Den udsender sporskifte- og signalkommandoer for den pågældende togvej, hvorefter den venter på passende tilbagemelding om at toget er kørt, så togvejen kan frigives igen. Aktivering af to togveje, der potentielt kan få tog til at kollidere, kan selvfølgelig ikke lade sig gøre, så togvej 2 bliver sat i kø således at den først bliver aktiveret når den første togvej er frigivet igen. Forudsat at man har programmeret de indbyrdes afhængigheder korrekt i microcontrolleren :twisted:

Desværre (for dig) har jeg brugt en AVR i stedet for en PIC.

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

--> frede2300

Ja, der er jo netop sådan en dims jeg kunne tænke mig at bygge !

Om det kan "betale sig" ... hvad kan betale sig i forbindelse med hobby ?

Og så var det jo NETOP ideen at lære noget PIC-programmering ... så, ja, det betaler sig da så rigeligt (forudsat jeg kommer igang !)

--> Mikael

Ja, jeg vil bruge PICs - så det er bare ærgerligt, men ellers noget i den stil.

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


frede2300

Software udvikler

Indlæg: 1.129

PB

ksor, nej det er jo også rigtigt. Jeg glæder mig til at høre hvordan det skriver frem med projektet.

Jeg har netop modtaget et Arduino udviklingsboard med atmega 328 så jeg vil starte op i en ny tråd.

__________________

H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Nu lader det til at den anden gruppe er kommet igang !

Kan vi da ikke skaffe nok til en gruppe for PICs også ?

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Nu fik jeg da fundet PIC_Starter kit'et frem og hentet nyt software fra Microchip - der var selvfølgelig en del, der skulle opdateres, da der er 5-6 år siden jeg sidst legede med det.

Men utroligt sjovt at arbejde med ... når det virker !

KOM NU FREM AF BUSKEN, så vi kan få nogle projekter igang !

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


futlgb

Elektriker og Lokomotivfører

Indlæg: 96

PB  Hjemmeside

Hej

Jeg har på denne side fundet en masse gode ideer omkring PIC benyttelse og programmer til vores futtog:

http://www.tinet.cat/~fmco/home_en.htm

Jeg har prøvet at lave servopoint, som virker fint.. Jeg benytter hans PIC programings program og Vellers hardware. Og i vores klub er vi ved at installere servopoint dekodere (let ombygget) til alle vores 50 LGB sporskifter (9 grams servoer, pris E-bay 16kr, servopoint dekoder m. tilbagemelding til lysdioder og sportavle styring (et knaps tryk) incl adresse styring, pris ca. 50kr. per sporskifte), det ser fedt ud at sporskiftets tunger bevæger sig langsomt...

Laughing out loud

__________________

Med venlig
Fut fut
Futlgb
Til store tog uden lup! www.dgmf.dk og Brandhøjbanen – Mini-jernbane med damp, el og motordrevne lokomotiver. (brandhojbanen.dk)
1:10 5 tommer, 1:22,5 + Lenz 3,6 + WinDigiPet 9 + Lenz trådløse telefoner + Massoth Navigatorer + Mobiltelefonerne
Og for børnene: Roco`s gamle mus

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 593

PB  Hjemmeside

"Snuden" skrev:
"Mikael" skrev:
"Snuden" skrev:
Det lyder enormt spændende, må vi ikke høre noget mere om det?
Jo gerne. Jeg skal bare lige hjem og grave efter mine håndskrevne notater og diagrammer for at friske min egen hukommelse lidt op. Er der nogen speciel del du er interesseret i (hardware, det valgte koncept for togstyring og -sikring, eller den underliggende softwareopbygning)? Eller bare en lettere gennemgang uden at gå helt ned i detaljen?
Jeg vil gerne høre noget om hardwaren, gerne med diagrammer. Jeg vil også gerne høre noget om softwaren, kildekoden hvis du vil af med den?

Nå, det tog lige en del længere tid end jeg lige først troede det ville. Mine notater har forputtet sig et eller andet sted, hvor de absolut ikke vil se dagens lys igen. Så nu har jeg taget mig sammen og genskabt diagrammet ud fra min prototype. Det har også den fordel, at jeg kan få fremstillet nogle ordentlige print, for min fætter har mere eller mindre bestilt en til sin bane.

Her er diagrammet:

http://www.ejberg.dk/external/sporskiftet/routectrl.png

Koden giver i sin nuværende tilstand ikke så meget mening for andre, da den er lavet specifikt til min modelbane. Den skal renses en del op for at være alment brugbar, og det gør jeg ikke bare lige for sjov. Det kan være det kommer på et senere tidspunkt, hvis interessen er stor nok.

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 474

PB

En svensker har bygget signalstyring med PICs - og jeg har endelig genfundet linket - til inspiration:

http://home.swipnet.se/perz/sm.html

__________________

mvh niels peter

DK-2720

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

(Ups, dette kom i første omgang i en forkert tråd)

Efter en del støj-problemer, har jeg nu endelig fået mit første HELT selvkonstruerede projekt færdigt - det har dog intet med modeljernbane at gøre, men er en kombineret TÆLLER og HASTIGHEDSMÅLER (RPM) til min drejebænk - og den virker lige efter hensigten, og er lavet med en PIC16F828 !

Nu vil jeg prøve om jeg kan gennemskue noget af det IB'en udsender til skiftesporene.

I første omgang vil jeg bare vise det IB'en udsender på en LCD-skærm, og LCD'en har jeg fået til at virke.

Jeg har dog aldrig prøvet at lave "noget til kommunikation", men jeg kan se, at flere ar de større PICs allerede HAR "kommunikation indbygget", men kan det bruges til kommunikation med IB'en, så man slipper for at konsentrere sig om kommunikationshastighder, start- og stopbits - eller skal der kodes "helt fra bunden af" ?

Har nogen af jer evt. nogle flowcharts, som viser, hvordan en sådan kommunikation foregår ?

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


frede2300

Software udvikler

Indlæg: 1.129

PB

Det lyder spændende! Standarderne finder du her

http://www.nmra.org/standards/DCC/standards_rps/DCCStds.html

__________________

H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Ups, ja, det fik jeg ikke sagt - mine loks kører på "new motorola" - gør skiftesporene så også det eller hva' ?

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


frede2300

Software udvikler

Indlæg: 1.129

PB

Det kommer an på hvilke sporskiftedekodere du benytter.

__________________

H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..

Like 0 kan lide
Top


ksor

8210 Århus V

Indlæg: 439

PB  Blog  Hjemmeside

Jamen, det er jo det, jeg vil lave med PICs !

Og det vil vel være en fordel at vælge samme kommunikationsstandard, nemlig "new motorola".

Kan jeg få lave "noget", som kan tyde, hvad IB'en udsender - ja, så har jeg vel en dekoder, men jeg kan ikke rigtig få startet på dette, at kommunikere med IB'en.

__________________

Mvh
KSor,
8210 Århus V

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"ksor" skrev:
Og det vil vel være en fordel at vælge samme kommunikationsstandard, nemlig "new motorola".Kan jeg få lave "noget", som kan tyde, hvad IB'en udsender - ja, så har jeg vel en dekoder, men jeg kan ikke rigtig få startet på dette, at kommunikere med IB'en.

Hvorfor opfinde det dybe hjul en gang til og give sig til at spilde en masse tid på at tyde "new motorola", når du med IB'en kan vælge at køre DCC til dine sporskiftere. DCC er fint veldokumenteret - du skal "blot" implementere det i PIC'en.

Alternativt er der her færdige dekodere med printlayout, program til PIC'en både som hex og assembler fil - ja, det hele:

http://www.merg.org.uk/resources/dcc.htm#Filesfordownloading

(kig efter "Accessory decoder (ACC2)")

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 474

PB

Du kan finde 'beskrivelsen' af M-formatet her:

http://home.arcor.de/dr.koenig/digital/motorola.htm

- - -

Du skal overveje om det er indsatsen værd.

Alternativt til MERG, kig hos RocRail ( http://www.rocrail.net ) eller Paco ( http://www.tinet.cat/~fmco/lokmaus_en.html som moppe har linket til i anden tråd ) og byg videre på deres konstruktioner.

Konceptet med en egentlig bus - loconet eller expressnet, der stadig er 'levende' er mere rigtig end at aflure en gammel protokol

__________________

mvh niels peter

DK-2720

Like 0 kan lide
Top
