martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Dahløre station på moduler

Hej

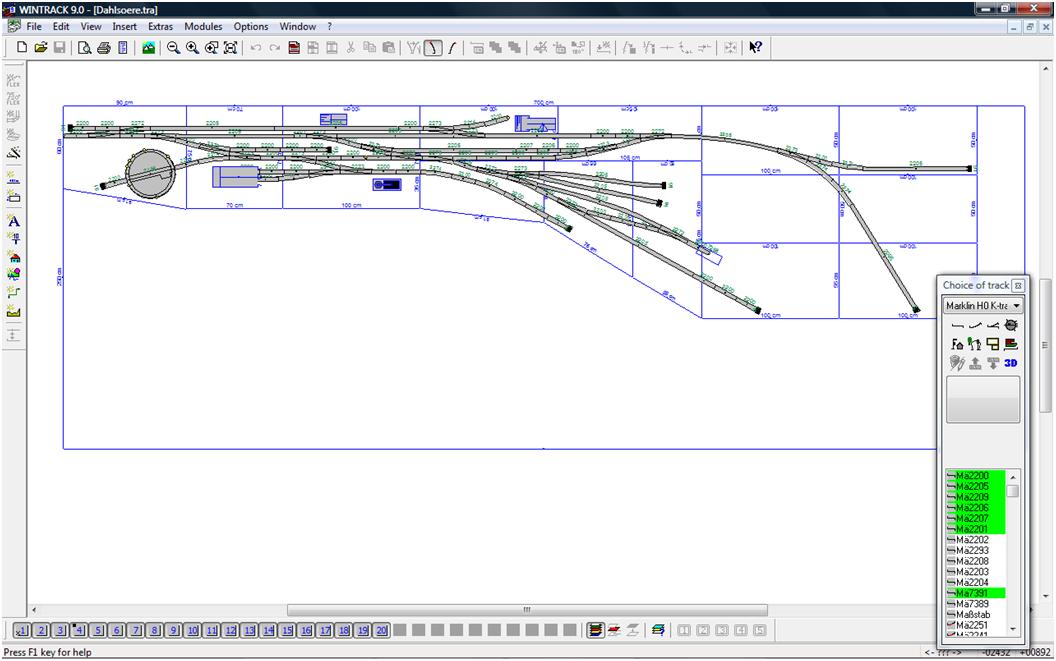

Jeg har kastet mig ud i et lille spændende projekt med at bygge en mindre station på 3-skinne-moduler. Det ser ud til at der skal bygges 13 moduler.

Jeg forestiller mig en station omkring år 1960 +/- et par år. Stationen får et havnemiljø ude til højre med spor ud til kulhavnen og syd derfor et spor ud på molen.

Der bliver en lille færgehavn (den firkantede kasse rundt om sporet skal illustrere broklappen) og for de passagerer der vælger at gå om bord på færgen er der lagt spor ud på den sydlige mole.

Ellers er det vist ganske traditionelt med stationen øverst i midten af billedet med pakhus til venstre herfor. Nederst i venstre side befinder vandtårnet, vandkran, kulgrav, dobbelt remise og drejeskiven muligvis med udgang til en rundremise.

Jeg ligger ud med at bygge fra venstre og de første 3 moduler er under opbygning (dvs. maling).

Jeg vil forsøge at berige denne tråd med byggeprocessen og givet støde ind i diverse problemer som jeg håber dette forum vil hjælpe mig med løsning af.

Martin Wink

Dahloere

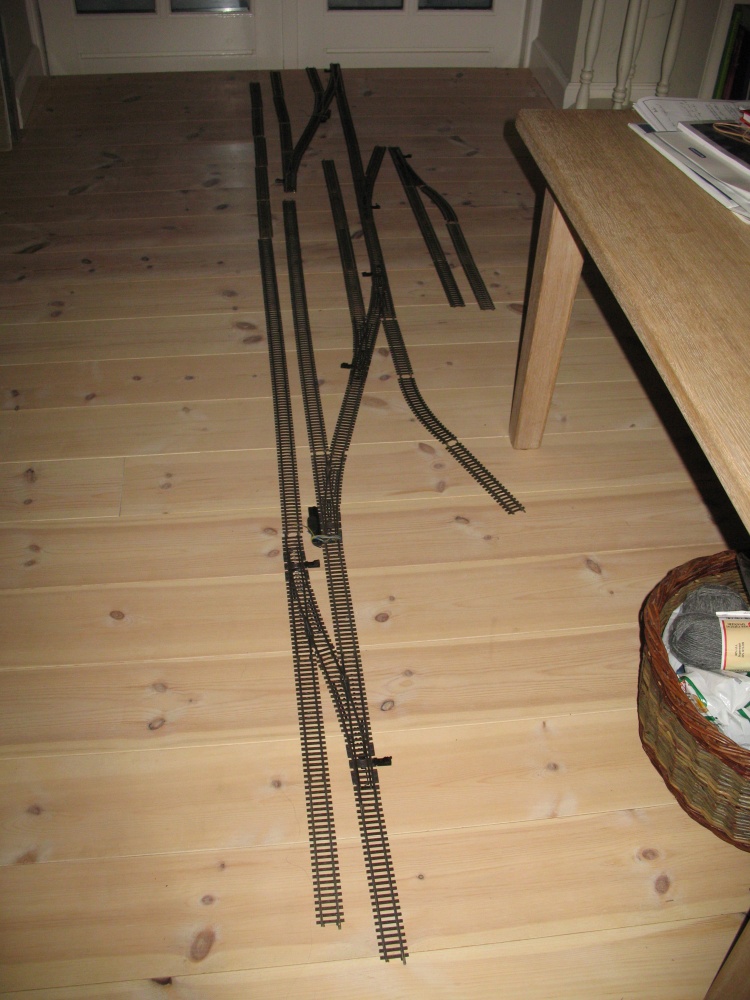

IMG_6234_90gr_small

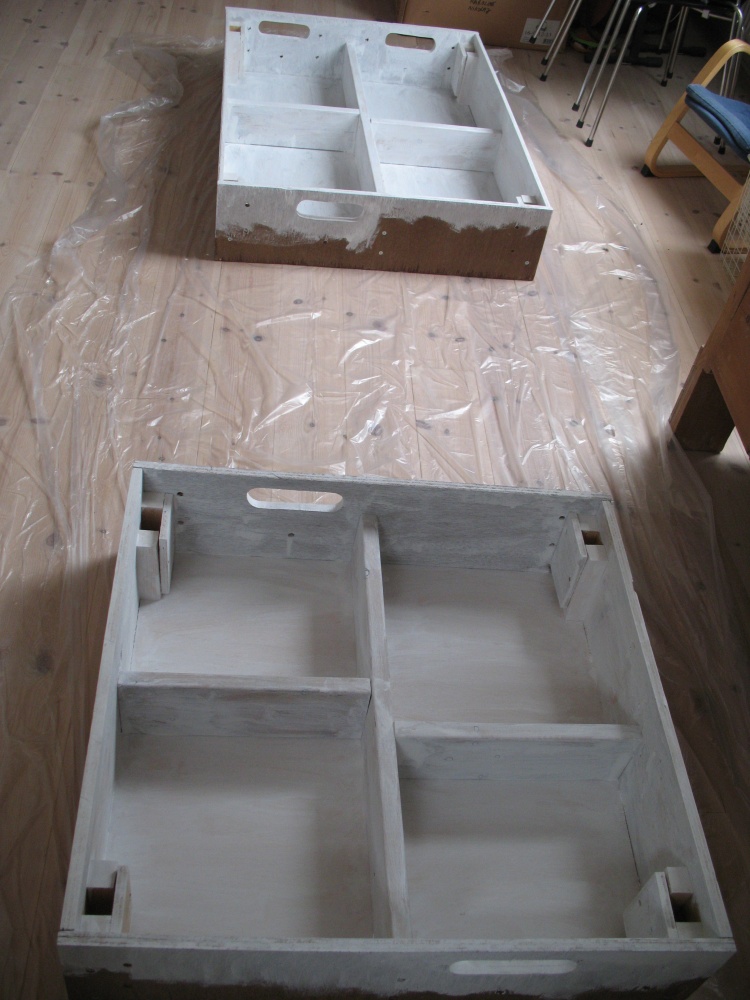

IMG_6279_90gr_small

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Klaus_H

Transportforsikring

Indlæg: 625

PB  Hjemmeside

Spændende....er den klar på Søndag?

__________________

3Modul.dk
3-skinne H0, K og C-skinner, Ecos2, Primært dansk epoke III-VI og "the best of the rest" (f.eks. Big Boy UP 4006)

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Klaus_H" skrev:
Spændende....er den klar på Søndag?

Ja, det synes jeg da også ...

Godt nok er jeg ledig for tiden, men at nå dette til på søndag er på ingen måder muligt. Malingen tørrer ikke hurtigt nok.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Triangel

Bane Danmark

Odense

Indlæg: 266

PB

Spændende ser det ud... men får du ikke et problem på modul 3 - 4 (set fra venstre) ??? jeg tænker på at du skal til at skære igennem tungerne på et sporskifte.

__________________

Med venlig hilsen

Peter

Modeltog tilsalg: http://sporskiftet.dk/forum/modeljernbaner/k%C3%B8b-salg-og-bytte/vogne-til-salg

http://museumstog.dk
http://omjk.dk

Tegner modeltog i Solid Works.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Triangel" skrev:
Spændende ser det ud... men får du ikke et problem på modul 3 - 4 (set fra venstre) ??? jeg tænker på at du skal til at skære igennem tungerne på et sporskifte.

Det er godt set. Det er faktisk derfor jeg starter med at bygge 3 moduler. Opbygningen kommer til at starte fra adskillelsen mellem modul 3 og 4 således at sporskiftet bevares i sin helhed og der justeres ud mod venstre.

Der vil jo nok blive et par enkelte justeringer der skal gennemføres for at det samlet vil kunne lade sig gøre at bygge. Der er INGEN sporskifter der skal skæres i stykker andet end selve det sted hvor de normalt bliver samlet med andre skinner.

Mine overvejelser går pt. på hvordan jeg skal lave sporskifterne med hensyn til drevene ...

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


kylle

altmuligt

Dianalund

Indlæg: 443

PB

Der vil jo nok blive et par enkelte justeringer der skal gennemføres for at det samlet vil kunne lade sig gøre at bygge. Der er INGEN sporskifter der skal skæres i stykker andet end selve det sted hvor de normalt bliver samlet med andre skinner.

Mine overvejelser går pt. på hvordan jeg skal lave sporskifterne med hensyn til drevene ...

Martin ;-)[/quote]

momteres på undersiden af modulerne Tongue bare husk at få ilagt afstivninger så de ikke kommer i vejen ,

Christian

__________________

http://3modul.dk/

Like 0 kan lide
Top


nipe

Vanløse

Indlæg: 469

PB

Kan en hårtørrer hjælpe på malingen - så du kan blive klar til søndag?

- - -

Som kylle skriver, så kan afstivninger udfordre lidt.

Jeg har tegnet sporforløb på en løs topplade og savet ud under sporskifter til 'servicering' nedefra - af drev og skifte mekanismen.

Derefter har jeg limet toppladen på modulkassen.

Selvom der er afstivning kan jeg stadig komme til drevet - men det er altså lettere at save inden samlingen.

- - -

Vi ses søndag

__________________

mvh niels peter

3mo-duler, DK-2720

Like 0 kan lide
Top


kylle

altmuligt

Dianalund

Indlæg: 443

PB

"nipe" skrev:
Kan en hårtørrer hjælpe på malingen - så du kan blive klar til søndag?- - -Som kylle skriver, så kan afstivninger udfordre lidt.Jeg har tegnet sporforløb på en løs topplade og savet ud under sporskifter til 'servicering' nedefra - af drev og skifte mekanismen.Derefter har jeg limet toppladen på modulkassen.Selvom der er afstivning kan jeg stadig komme til drevet - men det er altså lettere at save inden samlingen.- - -Vi ses søndag

det første modul gjorde jeg den fejl at samle helt først , ok var lidt i tvivl om sporforløb , så da planen blev udført sad der nogle afstivninger meget uheldigt , det kan ses på søndag , de næste moduler er lavet som

Niels peter har beskrevet , det gør tingene meget lettere .

og hvis det kniber med tørringen , så er det ned på mit jop med dem , vi har lige varmet en enhed op til de 35 grader Tongue så jeg er sikker på at de godt kan nå at tørre Laughing out loud

Christian

__________________

http://3modul.dk/

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

"kylle" skrev:
det første modul gjorde jeg den fejl at samle helt først , ok var lidt i tvivl om sporforløb , så da planen blev udført sad der nogle afstivninger meget uheldigt , det kan ses på søndag , de næste moduler er lavet som Niels peter har beskrevet , det gør tingene meget lettere .
Ja, jeg har godt spottet de problemer og har samlet alle 3 moduler på forhånd UDEN skelen til hvor sporskifterne går. Jeg håber det kommer til at passe og ellers må jeg save lidt i afstivningerne.
"kylle" skrev:
og hvis det kniber med tørringen , så er det ned på mit jop med dem , vi har lige varmet en enhed op til de 35 grader Tongue så jeg er sikker på at de godt kan nå at tørre Laughing out loud Christian

Det er da et tilbud der vil frem i verdenen ...

:idea: :idea:

Jeg skal male et par omgange mere før jeg er klar til gennemtørring og det nås vist ikke lige til weekenden.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


kylle

altmuligt

Dianalund

Indlæg: 443

PB

Jeg skal male et par omgange mere før jeg er klar til gennemtørring og det nås vist ikke lige til weekenden.

Martin ;-)[/quote]

det er da utroligt som du slår krumspring og finder på undskyldninger for at prøve på at slippe Laughing out loud Laughing out loud Laughing out loud

Christian

__________________

http://3modul.dk/

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"kylle" skrev:
det er da utroligt som du slår krumspring og finder på undskyldninger for at prøve på at slippe Laughing out loud Laughing out loud Laughing out loud Christian

Laughing out loud Laughing out loud Laughing out loud Laughing out loud

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Ja, modulerne nåede at tørre inden modulkøredagen og det kostede da også lidt ekstra brænde :twisted:

Det vi kom lidt fra er drevene til at skifte mine k-sporskifter. Jeg vil jo gerne have fingrene i nogle drev og jeg kan se at de drev fra http://www.conrad.de (Artikel-Nr.: 240617 - 62) ser tiltalende ud også rent prismæssigt. Nogle der har erfaringer med disse drev til k-sporskifter?

Det næste der herefter står på er styringen af drevene - hvad skal der til? Kan mine Märklins k83'er eller Viessmann 5211'er benyttes eller skal man benytte f.eks. ESU's SwitchPilot servo eller nogle andre billigere?

Jeg har efterhånden læst mig til meget her på Sporskiftet og en af de ting jeg læser er at der kan være problemer med at kode SwitchPilot'en på Intelliboksen.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

"martindahl" skrev:
Det vi kom lidt fra er drevene til at skifte mine k-sporskifter. Jeg vil jo gerne have fingrene i nogle drev og jeg kan se at de drev fra http://www.conrad.de (Artikel-Nr.: 240617 - 62) ser tiltalende ud også rent prismæssigt. Nogle der har erfaringer med disse drev til k-sporskifter?

Har du købt nogle drev?

Jeg vil meget gerne høre om dem hvis du gør.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Horsecreek" skrev:
"martindahl" skrev:
Det vi kom lidt fra er drevene til at skifte mine k-sporskifter. Jeg vil jo gerne have fingrene i nogle drev og jeg kan se at de drev fra http://www.conrad.de (Artikel-Nr.: 240617 - 62) ser tiltalende ud også rent prismæssigt. Nogle der har erfaringer med disse drev til k-sporskifter?
Har du købt nogle drev?Jeg vil meget gerne høre om dem hvis du gør.

Nej, jeg har endnu ikke købt drevene. Jeg havde håbet på lidt informationer om drevene før jeg kastede moneter sydover.

Lige nu forsøger jeg at få lavet nye tegninger for min modul-bane på mit værelse der pludseligt er blevet alt for lille.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

"martindahl" skrev:
Lige nu forsøger jeg at få lavet nye tegninger for min modul-bane på mit værelse der pludseligt er blevet alt for lille.
Laughing out loud Det er vist noget der sker for de fleste modeltogsværelser.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Horsecreek" skrev:
"martindahl" skrev:
Lige nu forsøger jeg at få lavet nye tegninger for min modul-bane på mit værelse der pludseligt er blevet alt for lille.
Laughing out loud Det er vist noget der sker for de fleste modeltogsværelser.

Laughing out loud Laughing out loud Crying Crying Laughing out loud Laughing out loud Crying Crying

Jeg troede ikke jeg skulle nå dertil med næsten 40 m2 værelse. Det gik først galt da modulerne kom i spil ...

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Der har været lidt stille i denne tråd og dermed også mit byggeri af stationen.

Modulkasserne er bygget og grundmalet.

Jeg har lige haft fødselsdag og det indbragte 3 ESU Switchpilots og 12 af Conrad's servoer samt et Heljan vandtårn. Tak til min søde familie Wink

Nu er jeg ved at være klar til at komme videre med mit byggeri.

Med hensyn til servoerne og deres montage under Märklin k-sporskifterne er jeg på meget tynd is. Hjææælllllppppp ...

Er der nogen i dette fantastiske forum der har billeder og montage-beskrivelse af dette setup?

Et par spørgsmål:

- Kan man lave hul under k-sporskiftet således at der kan monteres en skifte-anordning nedefra?

- Hvilken type tråd bruges til at gå fra servo til sporskifte?

- Hvordan monterer man servo'en så drejeanordningen har plads til skifte?

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Hej Martin

Jeg har ikke selv erfaringer at dele ud af, men måske kan du bruge nedenstående link til noget :?:

http://www.eisenbahnclinic.com/servo.htm

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej Dennis

"DennisTR" skrev:
Hej MartinJeg har ikke selv erfaringer at dele ud af, men måske kan du bruge nedenstående link til noget :?: http://www.eisenbahnclinic.com/servo.htm

Fedt link du har fundet til mig. Det skal jeg have nærlæst.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


DennisTR

Lokomotivfører

Tølløse

Indlæg: 1.132

PB  Blog  Hjemmeside

Så lidt Smile Jeg har selv gået med overvejelser om at bruge servoer da jeg kørte K-skinner, men det blev aldrig til noget. Og dette link var det eneste jeg kunne finde i min linksamling....

__________________

Hilsen Dennis

Mit anlæg under opbygning, besøg min blog http://www.sporskiftet.dk/blogs/dennistr

DSB strækning og privatbane, H0 epoke III, Tillig Elite code 83 og Roco LINE.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"DennisTR" skrev:
Så lidt Smile Jeg har selv gået med overvejelser om at bruge servoer da jeg kørte K-skinner, men det blev aldrig til noget. Og dette link var det eneste jeg kunne finde i min linksamling....

Jeg er slet ikke i tvivl om at jeg skal bruge servoer. De grimme magnetklodser der godt nok kan sættes ned under sporskiftet er bare ikke fede. Desuden kan jeg jo lave et sporskifte-skift til en lidt anden pris end med Märklin egen "klods".

Jeg er solgt og godt på vej.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

I forhold til servoerne kommer jeg til at benytte mig af to metoder.

Dennis - dit fine link bliver den ene metode og vil givet blive benyttet på de fleste sporskifter.

Jeg kommer dog også til at bruge noget af Märklins underføring af drev i form af en lille kasse på siden af sporskiftet. Jeg har nogle afstivninger under modulerne der ligger lidt i vejen for placeringen af servoen.

Tak for input så langt. Jeg skal nok ligge lidt billeder op når jeg får noget monteret.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

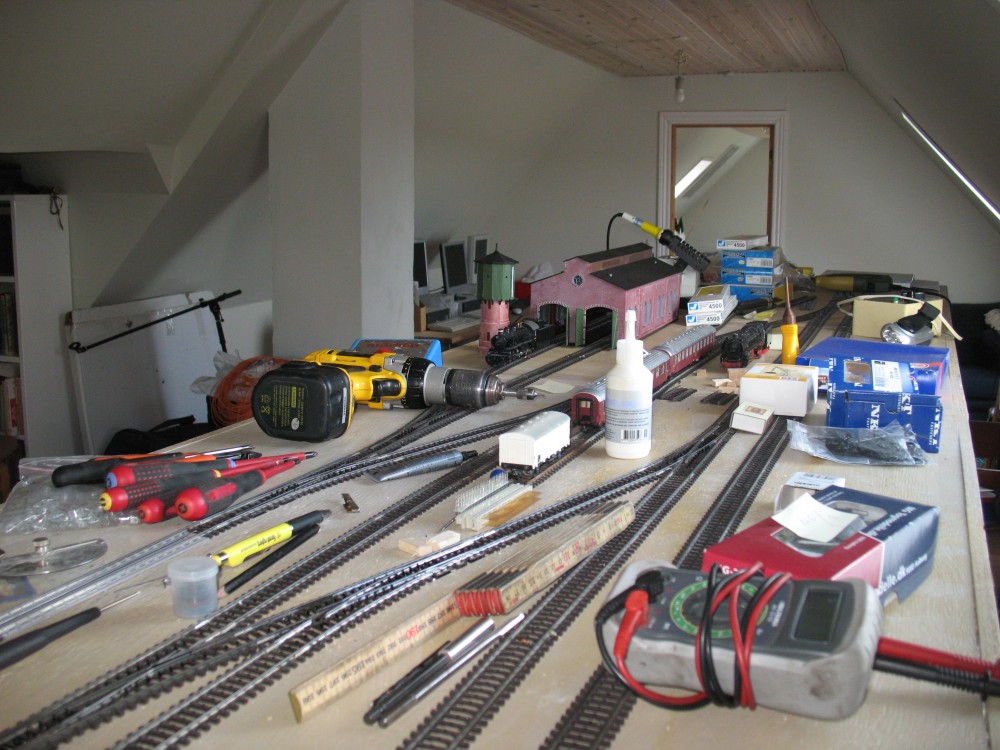

Her er et billede af Dahløre station der er opstillet med de første 3 af 13 moduler som stationen kommer til at bestå af.

Forrest i billedet kan man se en grå dims - kulgraven - der skal monteres under skinnerne og får en midterleder af pianotråd eller hvad jeg kan finde af passende materiale. Sporet er et udtræksspor der slutter på et kommende moduler en meter fra sporskiftet.

Den næste kasse man kan se er Epokemodellers kulkranen der endnu ikke er pakket ud. Her skal der bygges en kulgård.

Herefter regner jeg med at Heljans vandtårn skal stå og ved siden af kommer der en vandpost.

Den store kasse er en dobbeltsporet remise (også fra Heljan). Den kommer passende til at ligge tæt på drejeskive, vandposten, kulgården og kulgraven.

Bagerst i billedet kan anes en tynd hvid kasse der indeholder et semaforsignal - her opstillet som et U-signal. Jeg er meget usikker på om jeg skal have U-signaler. I-signalet kan man ikke se på billedet, men gemmer sig bag den store kasse. Det er jeg til gengæld helt sikker på skal være der. Det kommer godt nok til at stå tæt på første sporskifte ind til stationen, men jeg vil gerne have det med på min stationsopstilling. Det kan være at der på hjemmebanen kommer et forsignal et sted på den faste del af min bane.

Der ligger lidt skinner, sporskifter og endnu en kulgrav løst ovre til højre. Banetjenesten har endnu ikke fået ryddet op på arealerne.

Fortsættelse følger ...

Martin Wink

IMG_7146Small

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Jeg har brug jeres input og hjælp til min bane på modulerne ...

Jeg har planer om at stationen skal kunne indgå i mit stationære anlæg på loftet, men at jeg kan tage modulerne med til køredage.

Jeg laver en del tilbagemeldinger på stationen på de skinnestykker der falder naturligt for det.

Det betyder at jeg når jeg kobler modulerne til det stationære anlæg kan styre det fra WinDigipet og udnytte alle tilbagemeldingerne til at trigge eller vise status på hvor tog befinder sig. So far so gut ...

Nu er det jo sådan at jeg, når jeg skal køre med andre, vil have en sportavle (æske på siden af modulet) der kan vise besatte spor, mulighed for at dreje sporskifter (mine servoer) og vippe signaler og dermed sætte sporvej samt dreje drejeskive. Dette kræver en form for intelligens på min station der ikke skal forholde sig til togkørsel, men kun stationshåndtering. Togkørslen styres fra en central boks (som ikke er min og som jeg som udgangspunkt ikke har råderet over) og håndkontrollen er en iPod eller iPhone med softwaren TouchCab.

Kunne det tænkes at en IB eller SPROGII kunne bruges som den intelligente del uden at nogen af de digitale styrebokse ødelægges?

Hvordan kan denne udfordring løses?

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

"martindahl" skrev:
Med hensyn til servoerne og deres montage under Märklin k-sporskifterne er jeg på meget tynd is. Hjææælllllppppp ...Er der nogen i dette fantastiske forum der har billeder og montage-beskrivelse af dette setup?Et par spørgsmål:- Kan man lave hul under k-sporskiftet således at der kan monteres en skifte-anordning nedefra?- Hvilken type tråd bruges til at gå fra servo til sporskifte?- Hvordan monterer man servo'en så drejeanordningen har plads til skifte?

Jeg har lyttet meget til hvad der er sagt herinde og servo'er er absolut vejen frem. Wow - tænk at jeg først finder ud af det nu.

Det endte med at jeg brugte en pianotråd på 0,8 mm der bukker der hvor jeg vil have det og ellers holder formen. Fedt.

Det er lidt småt der hvor man borer et hul i k-sporskiftet, men det kan lade sig gøre. Jeg besluttede at bore med "finger"-maskinen for ikke at ramme forkert eller lægge pres på det tynde og smalle gods.

Når først jeg havde skåret klodserne jeg skulle bruge tog det ikke meget mere end 10-15 minutter og lave et samlet servo-drevet sporskifte.

Den venstre servo er lavet om da den ikke duede. Kan nogle se hvorfor?

Martin Wink

IMG_7275Small

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


stenlille banen

skole

Indlæg: 959

PB

"martindahl" skrev:
Hej
"martindahl" skrev:
Med hensyn til servoerne og deres montage under Märklin k-sporskifterne er jeg på meget tynd is. Hjææælllllppppp ...Er der nogen i dette fantastiske forum der har billeder og montage-beskrivelse af dette setup?Et par spørgsmål:- Kan man lave hul under k-sporskiftet således at der kan monteres en skifte-anordning nedefra?- Hvilken type tråd bruges til at gå fra servo til sporskifte?- Hvordan monterer man servo'en så drejeanordningen har plads til skifte?
Jeg har lyttet meget til hvad der er sagt herinde og servo'er er absolut vejen frem. Wow - tænk at jeg først finder ud af det nu.Det endte med at jeg brugte en pianotråd på 0,8 mm der bukker der hvor jeg vil have det og ellers holder formen. Fedt.Det er lidt småt der hvor man borer et hul i k-sporskiftet, men det kan lade sig gøre. Jeg besluttede at bore med "finger"-maskinen for ikke at ramme forkert eller lægge pres på det tynde og smalle gods.Når først jeg havde skåret klodserne jeg skulle bruge tog det ikke meget mere end 10-15 minutter og lave et samlet servo-drevet sporskifte.Den venstre servo er lavet om da den ikke duede. Kan nogle se hvorfor?Martin Wink

hvad er ideen i at buge servoer til sporskifterne? i stedet for drev?

__________________

mvh, simon / stenlillebanen
______________________________________________

 H0 3-skinne drift Digital styring ECoS I

http://rc-elektronik.dk/

Like 0 kan lide
Top


jimmyoldtimer

Indlæg: 1.384

PB  Hjemmeside

"stenlille banen"</p> <p></p> <p></p> <p>hvad er ideen i at buge servoer til sporskifterne? i stedet for drev?[/quote][quote skrev:

Simon!!

Servoen gør at sportungen skifter langsomt,som i virkeligheden!

Hilsen

Jimmy

__________________

Hilsen Jimmy. Østjylland

www.jimmyoldtimerstogside.dk

ROCOLINE DCC digital H0 Dansk DSB epoke 3,4,og lidt 5,Vil bygge større anlæg i lag,stationært!

Like 0 kan lide
Top


stenlille banen

skole

Indlæg: 959

PB

"jimmyoldtimer" skrev:
[quote="stenlille banen"hvad er ideen i at buge servoer til sporskifterne? i stedet for drev?
Citat:
Simon!!Servoen gør at sportungen skifter langsomt,som i virkeligheden!HilsenJimmy[/quote]

ok men det kommer vist and på hvilken servo man køber

__________________

mvh, simon / stenlillebanen
______________________________________________

 H0 3-skinne drift Digital styring ECoS I

http://rc-elektronik.dk/

Like 0 kan lide
Top


Lars Skjærlund

Kokkedal

Webmaster

Indlæg: 3.397

PB  Blog  Hjemmeside

"stenlille banen" skrev:
ok men det kommer vist and på hvilken servo man køber

Nej - en servo er en motor, så den kan både køre langsomt og hurtigt; det er servostyringen, der bestemmer hastigheden.

__________________

MVH
Lars

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej Simon

"stenlille banen" skrev:
hvad er ideen i at buge servoer til sporskifterne? i stedet for drev?

Hvis du spørger mig er det:

1. Billigere drev

2. Pænere diorama uden Märklins "kæmpe-drev"

3. Præcis langsom drej af sporskifte

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


stenlille banen

skole

Indlæg: 959

PB

"martindahl" skrev:
Hej Simon
"stenlille banen" skrev:
hvad er ideen i at buge servoer til sporskifterne? i stedet for drev?
Hvis du spørger mig er det:1. Billigere drev2. Pænere diorama uden Märklins "kæmpe-drev"3. Præcis langsom drej af sporskifteMartin Wink

ok det er nok rigtigt at det er en del billigere http://www.redbaron-rc.dk/catalog/index.php?cPath=40_53&osCsid=fb46fe3722dbf2a13af3f4b37e5d7252

__________________

mvh, simon / stenlillebanen
______________________________________________

 H0 3-skinne drift Digital styring ECoS I

http://rc-elektronik.dk/

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Det skrider stille og roligt fremad med mine første 3 stationsmoduler. Skinner og sporskifter er lagt og testet så selv en Heljan Pr kan klare at køre her uden at afspore.

Jeg vil have nogle vingesignaler sat op og påtænker at der kommer et indkøringssignal (se billede i første indlæg i denne tråd) helt ude til venstre i billedet. Jeg ved godt at signalet burde står et par meter før transversalen ind til stationen, men sådan bliver det ikke.

Jeg påtænker at der skal opsættes nogle udkørselssignaler og her vil jeg da spørge jer gode folk hvor I ville placere disse.

Martin Wink

IMG_7543small

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

Nu kender jeg ikke meget til Glyngøre, men som jeg ser det, er det fire spor man kan få udkørsel fra spor 0-3. udkørselssignalerne ville jeg stille som vist på min tegning.

Men kan evt. flytte U1-3 om på den anden side af bygningen, hvis de stadig kan ses.

Dahløre U-signaler

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

"Horsecreek" skrev:
Nu kender jeg ikke meget til Glyngøre, men som jeg ser det, er det fire spor man kan få udkørsel fra spor 0-3. udkørselssignalerne ville jeg stille som vist på min tegning.Men kan evt. flytte U1-3 om på den anden side af bygningen, hvis de stadig kan ses.

Tak for inputtet.

U0 ser jo meget fornuftigt ud, det var egentligt også sådan jeg havde forestillet mig det.

U1, U2 og U3 formoder jeg du forestiller dig på den anden side af spor 0 (der hvor du har skrevet det). Altså 3 signaler der står helt ved siden af hinanden.

Hvis vi lige glemmer huset ... Vil signalerne stå bedre længere mod venstre? og i givet fald hvor langt?

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

"martindahl" skrev:
U0 ser jo meget fornuftigt ud, det var egentligt også sådan jeg havde forestillet mig det.U1, U2 og U3 formoder jeg du forestiller dig på den anden side af spor 0 (der hvor du har skrevet det). Altså 3 signaler der står helt ved siden af hinanden.
Jep, en sådan opstilling var vist meget udbredt dengang.
"martindahl" skrev:
Hvis vi lige glemmer huset ... Vil signalerne stå bedre længere mod venstre? og i givet fald hvor langt?
Ikke ret meget, signalerne skal kunne ses fornuftigt fra spor 1, men ikke meget længere mod venstre end på tegningen, for så bliver det meget langt fra spor 3.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Horsecreek" skrev:
"martindahl" skrev:
U0 ser jo meget fornuftigt ud, det var egentligt også sådan jeg havde forestillet mig det.U1, U2 og U3 formoder jeg du forestiller dig på den anden side af spor 0 (der hvor du har skrevet det). Altså 3 signaler der står helt ved siden af hinanden.
Jep, en sådan opstilling var vist meget udbredt dengang.
"martindahl" skrev:
Hvis vi lige glemmer huset ... Vil signalerne stå bedre længere mod venstre? og i givet fald hvor langt?
Ikke ret meget, signalerne skal kunne ses fornuftigt fra spor 1, men ikke meget længere mod venstre end på tegningen, for så bliver det meget langt fra spor 3.

Super og tusind tak for tilbagemeldingen. Det virker jo meget lovende. Jeg mangler dog et enkelt signal, men det fikser jeg nu nok på et eller andet godt tidspunkt.

Det kommer til at se hamrende godt ud med vingesignaler på mine moduler. Nogen der kender afstanden fra skinne til signalmast?

Jeg har også fået bygget mig en vandpost og en kvægfold så det begynder at ligne noget på mine moduler. Pt. overvejer jeg meget om jeg vil benytte lagerbygningen fra Heljan (jeg har den allerede). Det er den bygning der skal stå på spor 0.

Drejeskiven skal jeg have besluttet mig for og det er lidt af en udfordring. Den skulle jo helst kunne vende min N-maskine ...

Jeg er nu ret tæt på at kunne starte med at bygge sportavlen i en kasse udenpå et af modulerne (faktisk det 3 fra venstre).

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.800

PB

"martindahl" skrev:
Nogen der kender afstanden til skinne til signalmast?Martin Wink

Uden at kunne dokumentere det umiddelbart, er det vel fritrumsprofilet, der afgør det?

__________________

Bjarne

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej Bjarne

"bl" skrev:
"martindahl" skrev:
Nogen der kender afstanden fra skinne til signalmast?Martin Wink
Uden at kunne dokumentere det umiddelbart, er det vel fritrumsprofilet, der afgør det?

Det tror jeg du helt sikkert har ret i. Jeg var nu mere ude efter et mere præcist mål fra skinne (eller specifikt sted på fritrumsprofilen) til signal-masten.

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.800

PB

Jeg tror ikke, der findes et præcist mål, da det vel også afhænger at det omgivende terræns udformning, træer, i forbindelse med kurver, etc.

Det eneste, jeg umiddelbart kunne finde, står i "Banernes Bygning og Udstyrelse": "Faste genstande ved sporet som f.eks. signalmaster o.lign., broer, bygninger, perroner, ramper o.s.v. skal holdes fuldstændig udenfor profilet".

Så du kan vist roligt bruge fritrumsprofilet som målestok.

__________________

Bjarne

Like 0 kan lide
Top


Lars Skjærlund

Kokkedal

Webmaster

Indlæg: 3.397

PB  Blog  Hjemmeside

"bl" skrev:
Så du kan vist roligt bruge fritrumsprofilet som målestok.

Det ville jeg nu ikke gøre: Signalerne stod tit meget længere fra sporet end krævet af fritrumsprofilen - jeg har faktisk aldrig set signaler, der stod så tæt på sporet som fritrumsprofilen tillader.

På Brabrand station, aktuel i en anden tråd, stod udkørselssignalerne 5-10 m. fra sporet.

__________________

MVH
Lars

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Det kan godt være der hersker mere anarki på dette område end jeg havde regnet med.

Jeg fandt dette billede der lige akkurat viser at vingesignalerne stod op ad banen og nok kun lige akkurat udenfor fritrumsprofilen: http://www.denstoredanske.dk/@api/deki/files/25676/=471676.501.jpg

Nå, men det giver mig endnu en gang kunstnerisk frihed til at placere signalerne som jeg vil.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

Jeg har en lavet en tegning med et fritrumsprofil til vores moduler, jeg kan ligge det op i løbet af i morgen.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


Purellum

Indlæg: 507

PB

Cool

Citat:
Martin Dahl skrev:Jeg er nu ret tæt på at kunne starte med at bygge sportavlen i en kasse udenpå et af modulerne (faktisk det 3 fra venstre).

Betyder det at du snart kommer efter stik, ledning og input ??? Laughing out loud

Jeg havde nemlig planlagt, at til de andre der har bestilt ledning, kunne du få lov at hjælpe med at rulle af,

og nu har de snart ventet på deres ledning i et godt stykke tid :oops:

Per.

Cool

__________________

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej Per

"Purellum" skrev:
8)Betyder det at du snart kommer efter stik, ledning og input ??? Laughing out loud Jeg havde nemlig planlagt, at til de andre der har bestilt ledning, kunne du få lov at hjælpe med at rulle af,og nu har de snart ventet på deres ledning i et godt stykke tid :oops: Per. Cool

Ja, det gør det ... Tongue

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

"Horsecreek" skrev:
Jeg har en lavet en tegning med et fritrumsprofil til vores moduler, jeg kan ligge det op i løbet af i morgen.
Og det kan findes her

http://www.sporskiftet.dk/node/3017t=945

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


kylle

altmuligt

Dianalund

Indlæg: 443

PB

Hej Martin

Prøv at få fat i " De danske jernbaners signal og sikkerhedssystemer gemmen 150 år " udgivet af banebøger , der er en masse info og gode billeder , er også ved at " grave" noget andet frem til på lørdag

Christian

__________________

http://3modul.dk/

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej Christian

"kylle" skrev:
Hej Martin Prøv at få fat i " De danske jernbaners signal og sikkerhedssystemer gemmen 150 år " udgivet af banebøger , der er en masse info og gode billeder , er også ved at " grave" noget andet frem til på lørdag Christian

Spændende bog. Det er vist en antikvariat eller biblioteket man skal have fat i for at få fat i den bog.

Uha, hvor er jeg nysgerrig - det må gerne snart blive lørdag ... Wink

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Jeg fandt lidt inspiration her: http://www.htmj.dk/TipsTricksIndx.htm under "Arm signaler i virkeligheden".

Og stort tak til kylle for det spændende materiale - her er gode og meget brugbare informationer.

Tak til Purellum for at det nu bliver muligt at få trukket ledninger og med store stik kan adskille modulerne fra hinanden samt kunne lave "koblingsmekanismen" til sportavlen.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hej

Så skete der igen lidt på Dahløre station ...

Jeg fandt en drejeskive der passer til mit behov - en Heljan 89031 til to-skinne-brug.

Jeg har ombygget den til tre-skinne-brug - se her.

Nu er drejeskiven lagt i på Dahløre station og der skal herefter lægges skinner - se her.

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Horsecreek

Lokomotivfører

Indlæg: 1.470

PB  Blog  Hjemmeside

"martindahl" skrev:
Så skete der igen lidt på Dahløre station.

Nydeligt. Smile

Jeg ser frem til at du tager den med til en køredag.

__________________

Intet modeljernbaneanlæg er så perfekt, at det ikke giver inspiration til det næste.

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Horsecreek" skrev:
"martindahl" skrev:
Så skete der igen lidt på Dahløre station.
Nydeligt. Smile Jeg ser frem til at du tager den med til en køredag.

Taaakkkk for rosen, det luner og inspirerer til at arbejde videre ... Wink

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
